FY-экономичная Серия DDS функцияГенератор сигналов произвольной формыИспользование прямого цифрового синтеза (DDS),FPGA дизайнВнутри14 широко используемых сигналовВ то же время пользователь может также редактировать выход 8 бит, 256 точекПользовательских функций произвольный волновой сигналВ;Простой и удобный в использовании,Высокая стабильность сигнала,Низкий уровень искаженийСВыходная мощность 1 Вт,Широкополосный измерения частотыИСчетчикДругое функции. Выходной сигнал может регулировать амплитуду и смещение постоянного тока. FY-Economic для достижения простоты использования, отличных технических показателей и идеального сочетания многих функциональных характеристик, чтобы помочь пользователям быстрее завершить работу. Это идеальное оборудование для электронной техники, лаборатории, производственной линии, обучения и научных исследований. Его также можно использовать в качестве поддерживающего модуля для промышленного оборудования.

Оглядываться агентство! Может быть для дилера от имени на доставку!

-Прибор имеет следующие отличные технические и функциональные характеристики:

Три загружаемых 256 произвольной формы памяти

Сборные 14 видов сигналов, пользователи могут настроить форму волны 3

Выходной сигнал мощности 1 Вт

Имеет преимущества небольшого объема, нескольких функций, удобной переноски

Частота Высокая точность частоты точность может достигать в порядок 10-6

Высокочастотное Разрешение: Полный диапазон частот 10 МГц

Нет предела диапазона: полный диапазон изменения частоты, прямой цифровой набор

Высокая точность выходного сигнала, рассчитанная на функцию синтеза формы волны, высокая точность, небольшие искажения

Мульти*Форма волны: синус, квадратная волна, треугольная волна, Пила зубная волна,Пользовательская определенная форма волны (произвольная форма волны), широко используемый пульс, шум,ЭКГ-сигнал.

Характеристики хранения: можно хранить 10 групп параметров состояния инструмента, установленных пользователем, можно вызвать снова

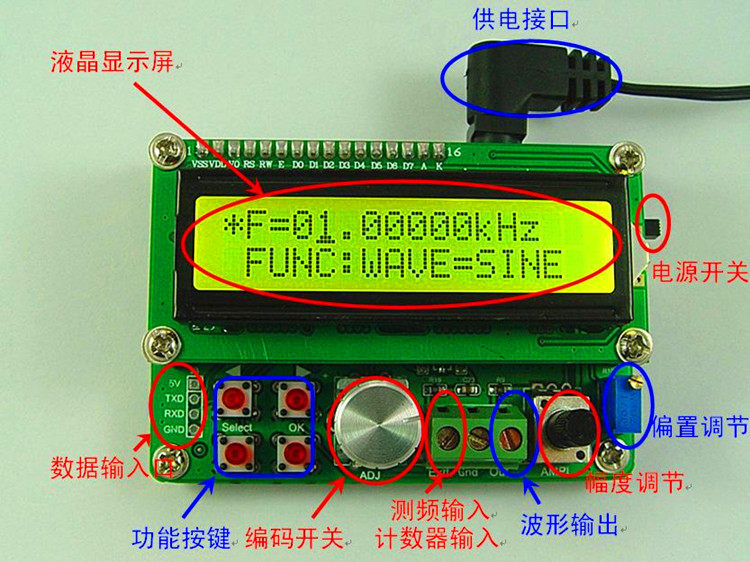

Режим работы: все основные операции, LCD1602 жидкокристаллический дисплей на английском языке, прямой цифровой набор или ручка непрерывной регулировки

Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность, длительный срок службы

Измерение частоты: 20 МГц Частотный метр с функцией внутреннего/внешнего измерения частоты сигнала

-Технический индекс

Выходной сигнал

Синусоидальная волна, прямоугольная волна (dutycycle adjustable), треугольная волна, sawtooth wave,Произвольная форма волны, пульс, шум, ЭКГ и другие формы волны.

Выход амплитуда0,5 ~ 8Vp-p (без нагрузки)

Выходное сопротивление 10Ω ± 10%

Смещение постоянного тока 3 в; ±

Частотный диапазон 0,01 Гц ~ 50 кГц

Частота Разрешение0,01 Гц (10 МГц)

Точность частоты ±5 × 10-6

Стабильность частоты ± 2× 10-6/3Час

Степень искажения синусоидальной волны ≤ 0.8% (Контрольная частота 1 кГц)

Треугольная линейный градусов ≥ 98% (0,01 Гц ~ 5 кГц)

Квадратный волновой подъем осеннее время 3.8us; & le

Квадратный волновой рабочий цикл диапазон 1% ~ 99%

Счетчик функция

Диапазон подсчета 0-65535

Диапазон измерения частоты 1 Гц ~ 20 МГц

Входная амплитуда 5Vp-p ~ 20Vp-p

Другое показателей

Режим отображения LCD1602 жидкокристаллический дисплей на английском языке

Хранение и передача в M0-M9 (M0: по умолчанию)

Размеры 83 мм (Длинный) ×60 Мм(Широкий) ×24 мм (высокий)

Функция подсказки зуммера может быть установлена для открытия или закрытия программой

Процесс производства листаТехнология поверхностного монтажа, крупномасштабная интегральная схема,Высокая надежность и длительный срок службы.

Операционные характеристикиВсе кнопки, ручка непрерывной регулировки

Температура окружающей среды: 0 ~ 40CВлажность: < 80%
