Usb роутер с ЧПУ ARGEDO 3 оси 3/4 2 нм комплект шагового двигателя приводом 360 Вт 36 В 10 А



I. Что находится в упаковке?

3 оси:

1 x ARGEDO 4 Axis Mach3 USB Breakout Board с usb-кабелем 1 x контроллер Jog Handler с кабелем 3 шагового драйвера ARGEDO с одной осью TB6600 3 шагового двигателя ARGEDO Nema23 1 x ARGEDO 36 V/10A импульсный источник питания Инструкции и программное обеспечение Mach3 с лицензией (мы отправим их вам по электронной почте)



4 оси:

1 x ARGEDO 4 Axis Mach3 USB Breakout Board с usb-кабелем 1 контроллер Jog Handler 4 шаговый драйвер ARGEDO с одной осью TB6600 4 шагового двигателя ARGEDO Nema23 1 x ARGEDO 36 V/10A импульсный источник питания Инструкции и программное обеспечение Mach3 с лицензией (мы отправим их вам по электронной почте)



II. Описание:

Это набор шагового двигателя с ЧПУ, который может работать с программным обеспечением Mach3. Вы можете использовать этот набор CNC для создания маршрутизатора с ЧПУ, лазерного маршрутизатора и так далее. Если вы хотите построить 3-осевой станок, вы можете выбрать 3-осевой комплект с ЧПУ; если вы хотите построить 4-осевой станок, вы можете выбрать 4-осевой комплект с ЧПУ.

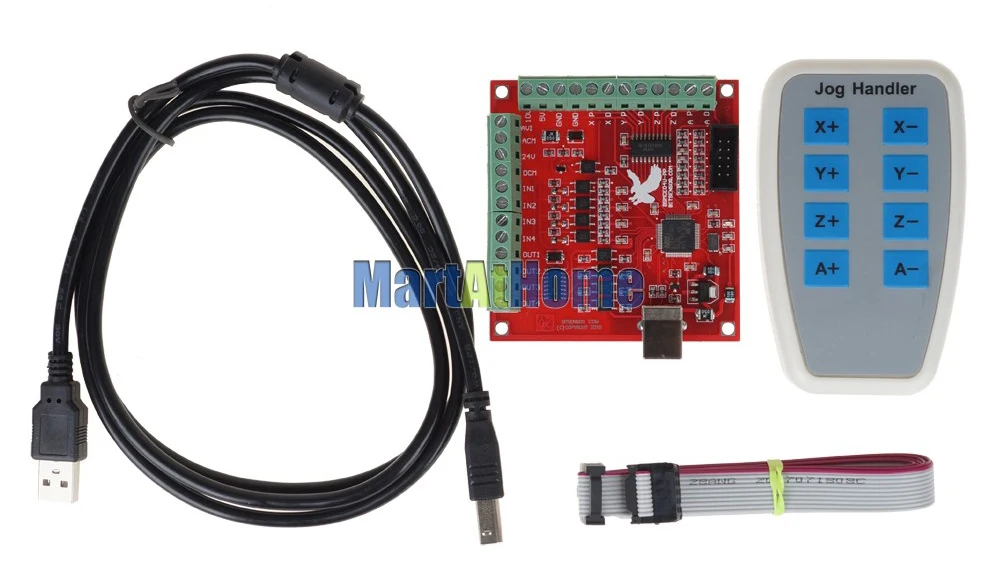

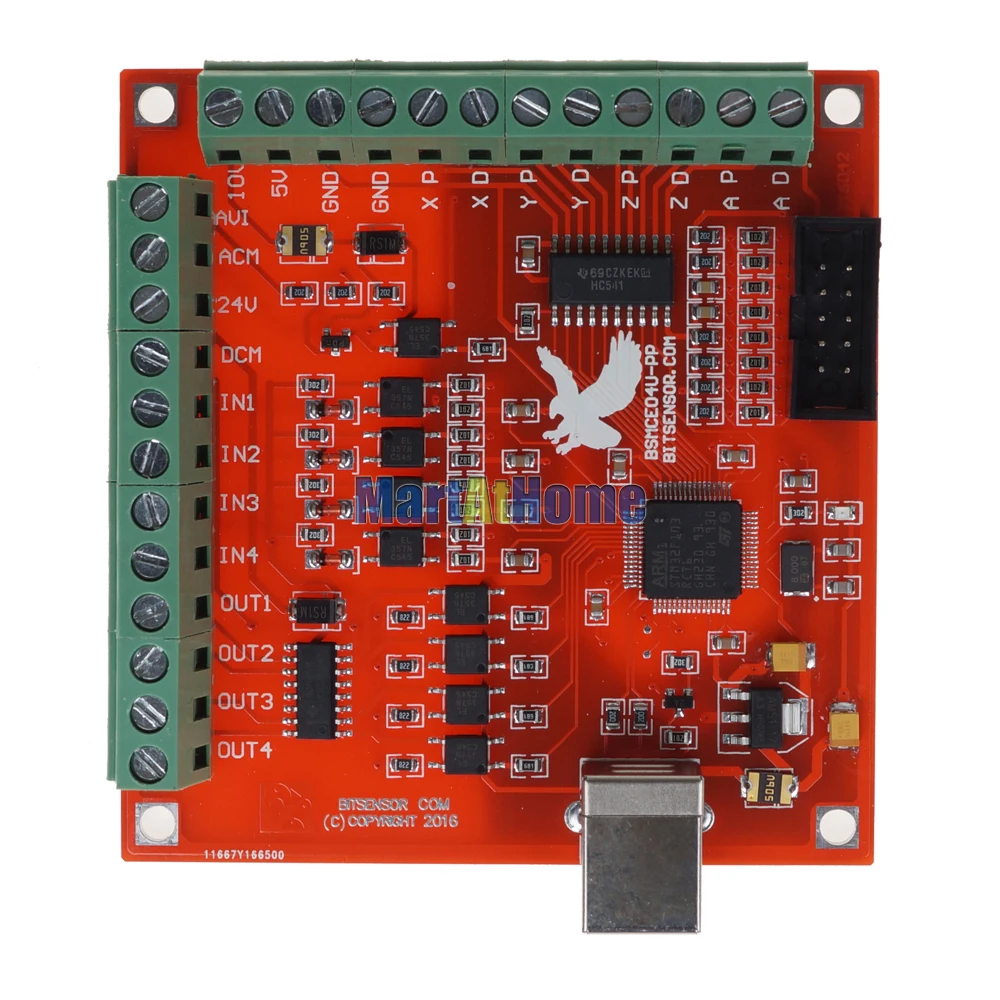

Часть 1: Mach3 USB Breakout Board с обработчиком Jog



Характеристика:

Поддержка 4-осевой связи, вы можете подключить четыре шагового двигателя или серводвигателя; Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя; Поддержка автоматического зонда Поддержка аварийного ввода Поддержка концевого выключателя Поддержка подключения электронного маховика Необходимо использовать внешний источник питания постоянного тока 24 В, чтобы изолировать USB и внешний порт и сделать систему более стабильной. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя. 4 входа общего назначения, вы можете подключить концевой выключатель, эстоп переключатель, зонд переключатель, обратно к нулю и другие устройства 4. Изолированный выходной интерфейс релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другими устройствами; 1 светодиодный индикатор состояния, укажите Статус подключения на плате.

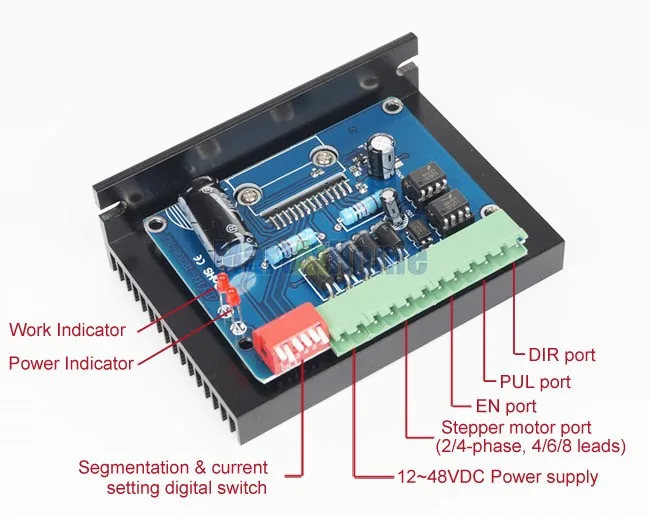

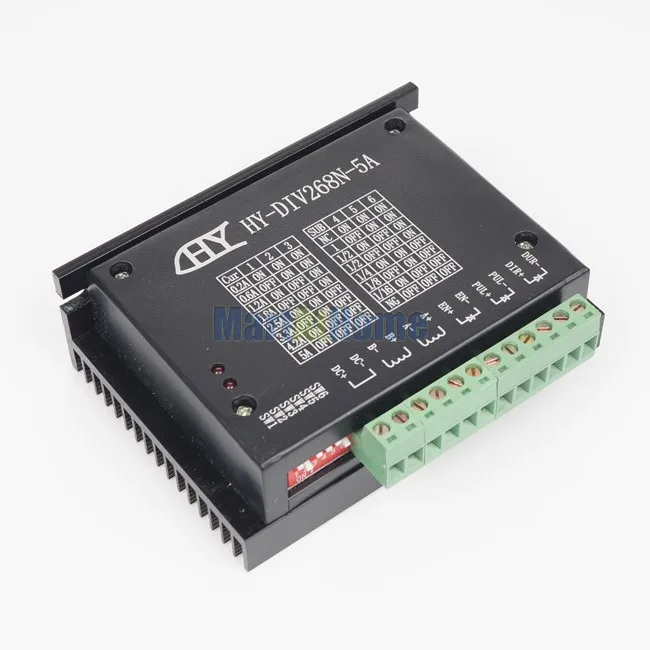

Часть 2: Шаговые драйверы с одной осью

Обзор:

Это высокопроизводительный микрошаговый драйвер, основанный на новейшей оригинальной высокой эффективности TOSHIBA TB6600HG IC. TB6600HG принимает однокристальный PWM биполярный синусоидальный измельчитель для обеспечения низкой вибрации и высокой эффективности. Более того, новый дизайн с технологией BiCD0.13 (50 в) на чипсете также обеспечивает максимальный выходной ток 5.0A и выходное напряжение 50 В. Следовательно, если диапазон тока шагового двигателя находится в пределах 0,2-5 ампер, все 2 фазы или 4 фазы Nema17, Nema23, шаговые двигатели Nema24 и Nema34 прекрасно работают с этим шаговым драйвером нового типа TB6600HG.



Особенности:

1) Среднее Управление током, двухфазный синусоидальный выходной ток привода;

2) Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В;

3) оптически изолированный вход/выход сигнала;

4) защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания;

5) 4 сегментации файлов и автоматические возможности полупотоковой передачи до 16 сегментов;

6) настройки фазы вывода файла;

7) Высокая скорость запуска;

8) высокоскоростной Крутящий момент;

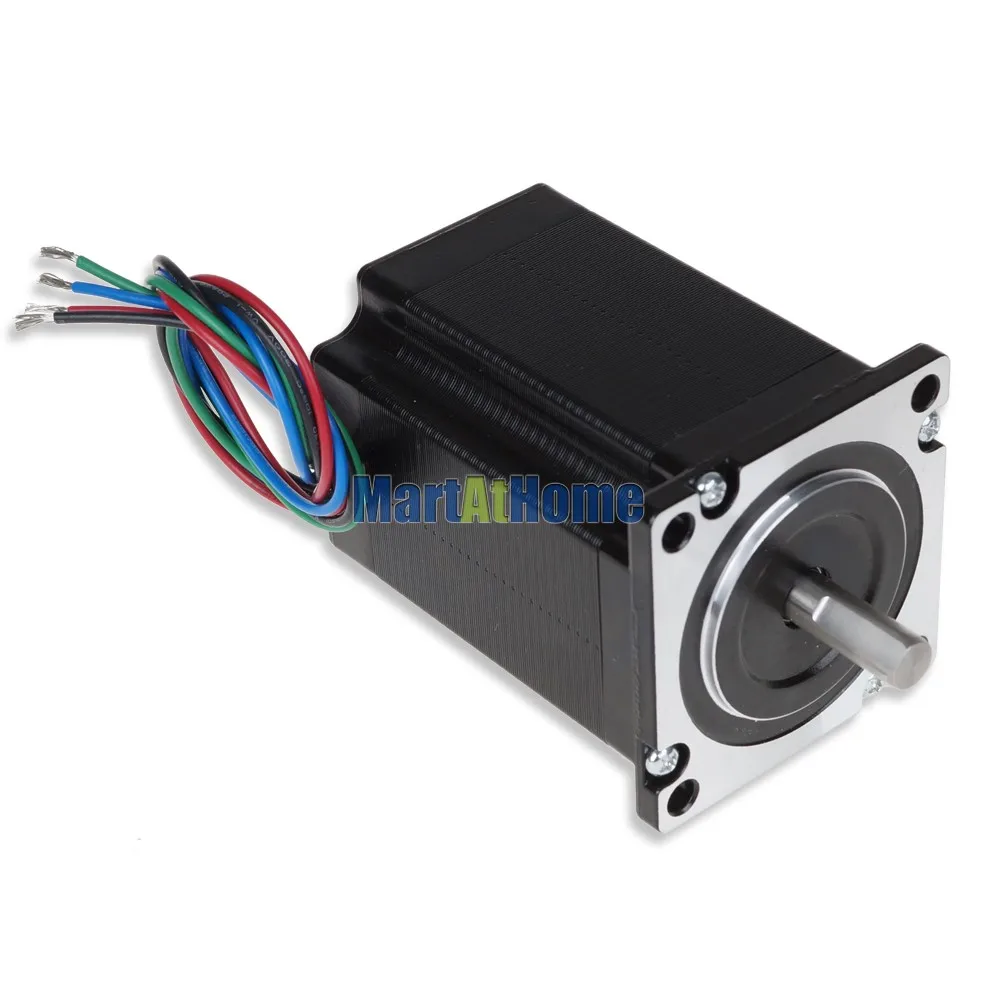

Часть 3: NEMA 23 шаговые двигатели

Характеристика:

Модель: 57U1876-447 Nema 23 шаговый двигатель Двухфазный гибридный тип Угол шага: 1,8 ° Удерживающий крутящий момент: 2 нм Фазовый ток: 4.7A Фазовое сопротивление: 1,25 Ом Индуктивность фазы: 4,0 MH Крутящий момент: 200 gcm Инерция ротора: 82 г-см3 2; Класс изоляции: B Номера провода свинца: 4 Вес: 0,34 кг Длина: 48 мм Вал: 5 мм Низкий уровень шума Работает плавно Высокий крутящий момент Хорошая функция ускорения

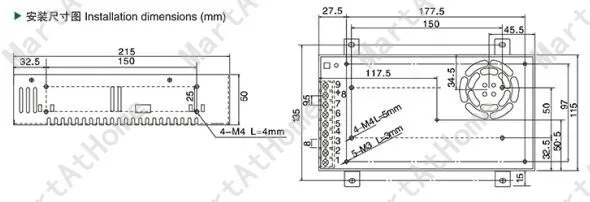

Часть 4: 36В 10А источник питания

Особенности:

Входное напряжение:110В/220В,Переключаемый Выходное напряжение:Постоянный ток 36 В Выходной ток:0 ~ 10A Вес нетто: 800 грамм Размер: 220*115*50 мм Материал корпуса: металлический корпус/алюминиевый корпус Соответствие безопасности: CCC/Rohs Высокая цена-эффективная, надежность с промышленными стандартами Встроенная защита от перенапряжения, перегрузки по току и короткого замыкания Рабочая температура: 0 ~ 40C Температура хранения:-20 ~ 60C Влажность окружающей среды: 0 ~ 95% без конденсации
