Плата разработки ADF4350 USB2.0 чип управления 35M 4 4G источник радиочастотного сигнала

Плата разработки ADF4350 USB2.0 чип управления 35M 4 4G источник радиочастотного сигнала

ADF4350 макетная плата USB2.0 чип управления 35M-4,4G радио

Источник частотного сигнала поддерживает официальное программное обеспечение

ADF4350 * 1

Линия USB * 1

Предоставление: схематической схемы (PDF), официального программного обеспечения ПК и другой информации; Обратите внимание, что модуль не предоставляет соответствующий источник на данный момент;

Модуль Особенности:

1. Модуль ADF4350 является старшим инженером для сборки и полностью относится к официальной версии дизайна; Внешний вид PCB красивый, разумный макет и дизайн, с изысканными материалами;

2. Диапазон выходной частоты: 137M-4,4G

3. Режим питания: блок питания 5 В, может непосредственно использовать источник питания USB;

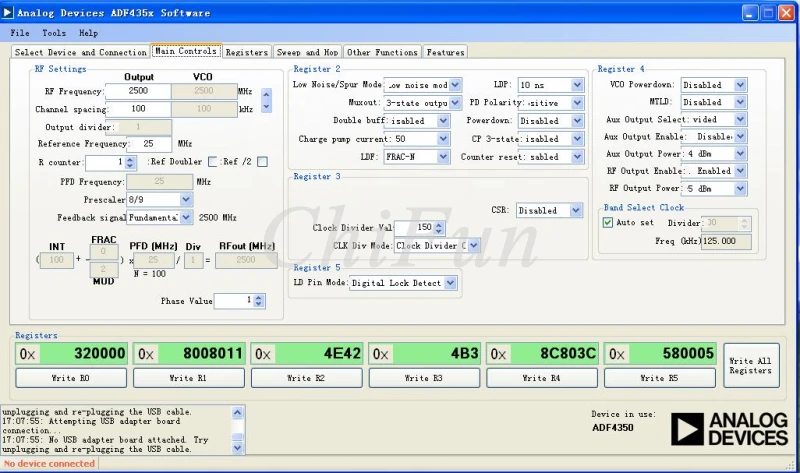

4. Режим управления: три линии SPI, Оригинальное программное обеспечение для ПК ADI, может достичь всех функций, включая частоту точки, частоту развертки и частоту прыжков.

5.USB2.0communications, полностью совместим с официальным программным управлением ПК;

6. Обратитесь к дизайну официального модуля;

7. Плата управления полностью отделена от модуля ADF4350 и может управляться другими чипами;

8.ADF4350 модуль корреляционного управления I/O полностью внешний;

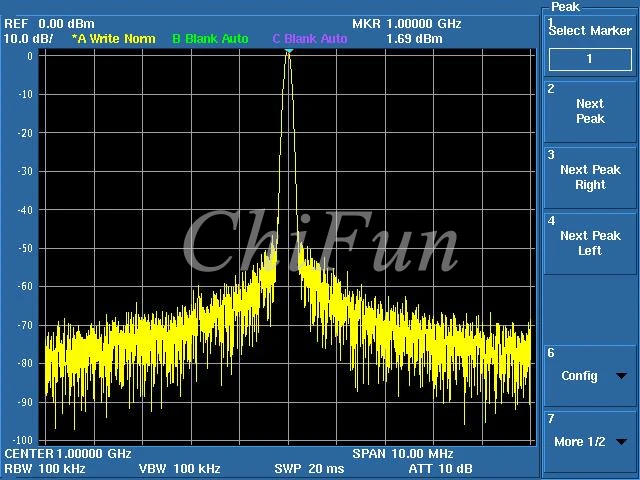

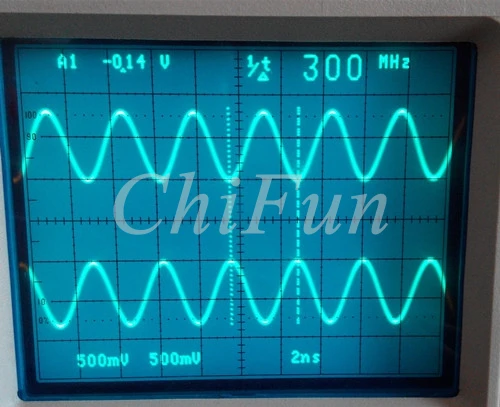

Модуль измерения сигнала:

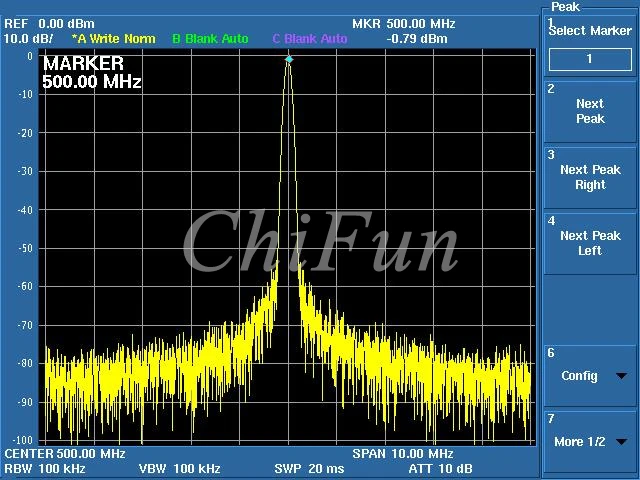

500 МГц

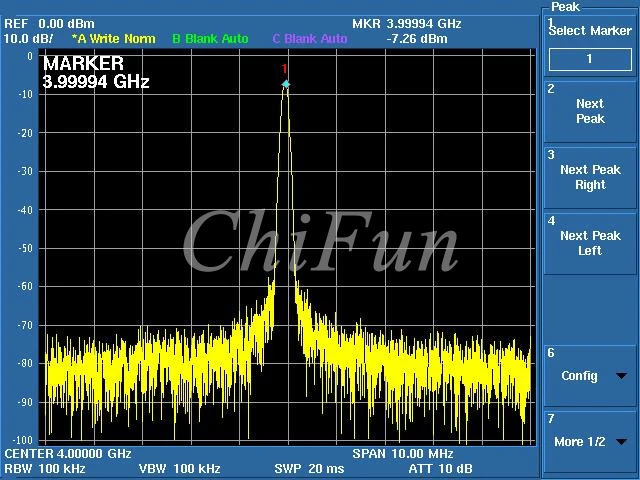

4 ГГц

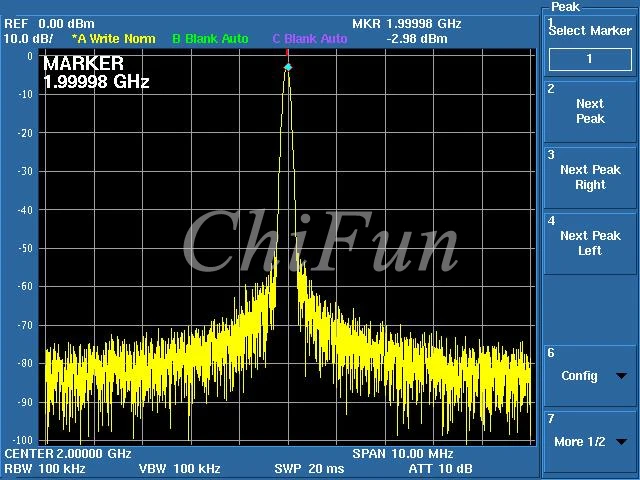

2 ГГц

200 МГц

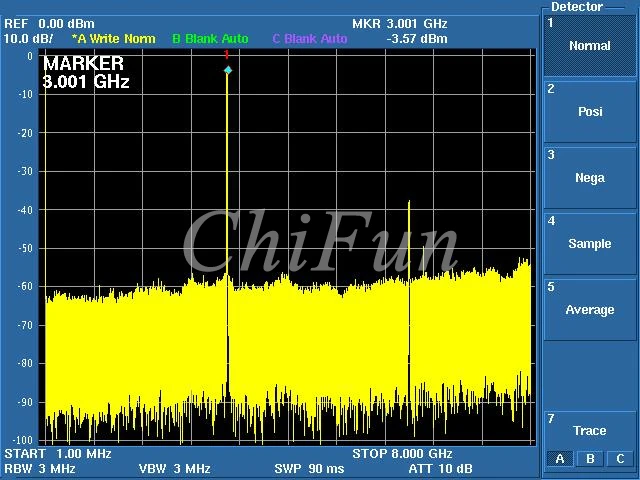

3 ГГц

1 ГГц

Модуль Применение:

1 беспроводная инфраструктурная система-CDMATD-SCDMAWiMAXGSMPCSDCSDECT

2 Тесты оборудование
3 Беспроводная локальная сеть (LAN), оборудование для кабельного телевидения
4 поколение часов

ADF4350 сочетает в себе внешний контурный фильтр и частоту внешней привязки для достижения фракционного деления частоты N или целочисленного деления частоты фазоблокированный контур (PLL) Частотные синтезаторы.

ADF4350 имеет интегрированный осциллятор с контролем напряжения (VCO) с основным выходным диапазоном частот 2200 МГц до 4400 МГц. Кроме того, с помощью цепи деления частот 1/2/4/8/16 пользователь может производить частоты выхода RF как низко как 35Mhz/137,5 MHz. Для приложений, требующих изоляции, выход RF может отключаться. Функция отключения звука может управляться как пин-кодом, так и программным обеспечением. Также предоставляется вспомогательный РЧ-выход, который может быть отключен, когда он не используется.
