1. Модель ADF4355 * 1

2. USB линия * 1

3. Предоставление: схематическая схема (PDF) предоставляет базовые драйверы STM32 ADF4355,Исходная программа не предоставляется.

Характеристики модуля:

1. Модуль ADF4355 является старшим инженером для сборки и полностью относится к официальной версии дизайна; внешний вид PCB красивый, разумный макет и дизайн, с изысканными материалами;
2., OДиапазон частот utput: 250 м-6,8 г, разрешение частоты-1 кГц;
3. Режим питания: блок питания 5 В, может напрямую использовать источник питания USB;
4, цветной дисплей, управление сенсорным экраном, может реализовать частоту развертки.
5, модуль имеет функцию сохранения, вы можете хранить заданные параметры.

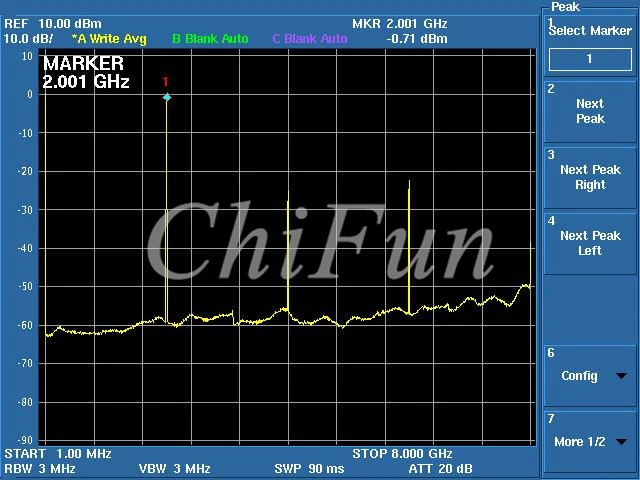

Модуль измеренной формы волны

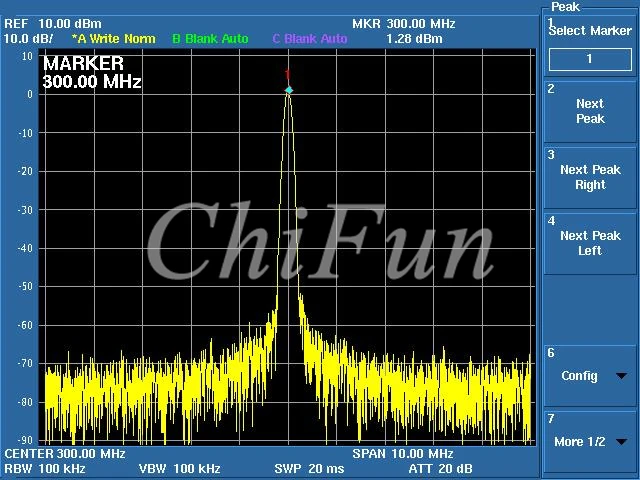

300 м

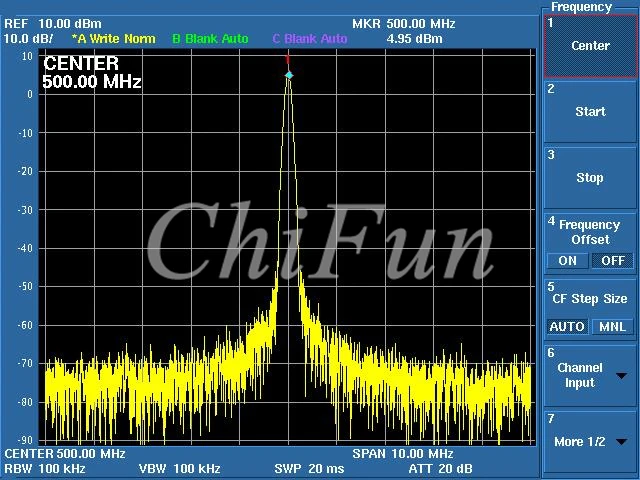

500 м

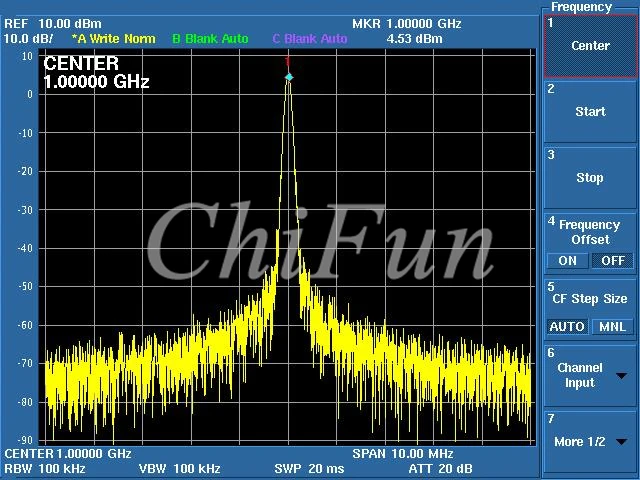

1 г

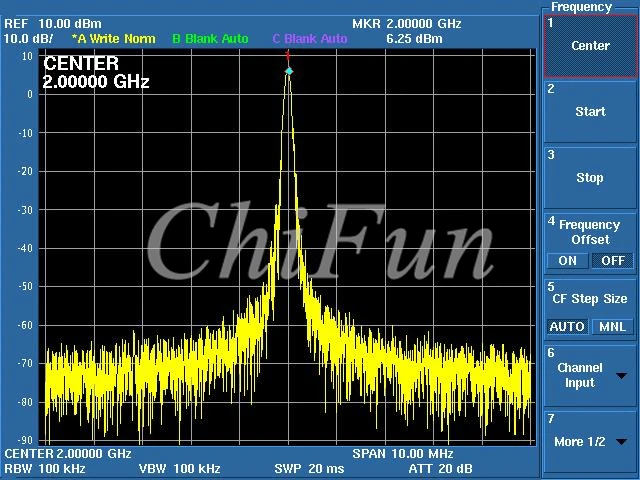

2G

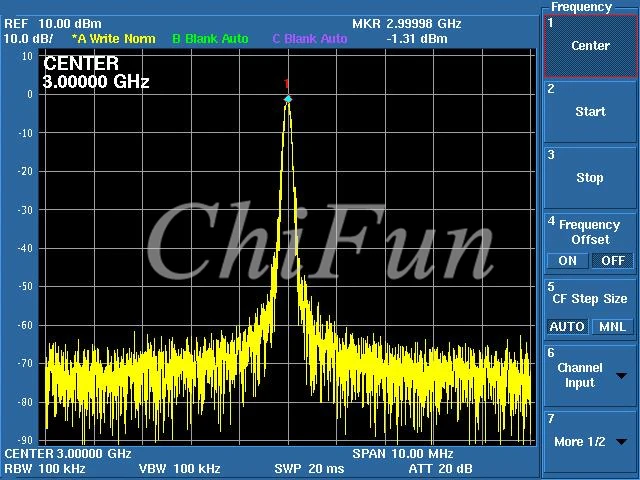

3G

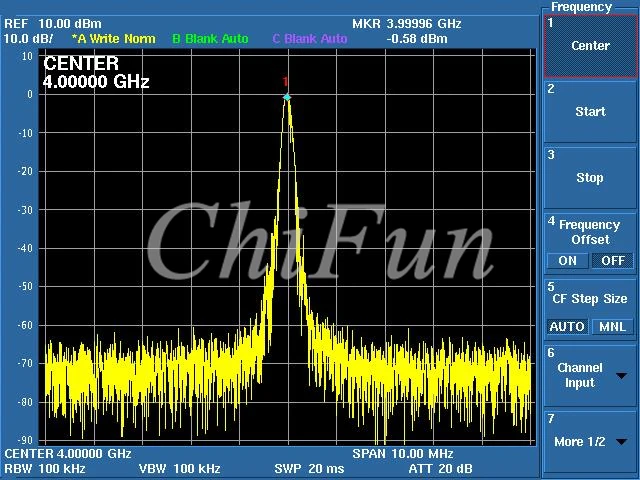

4G

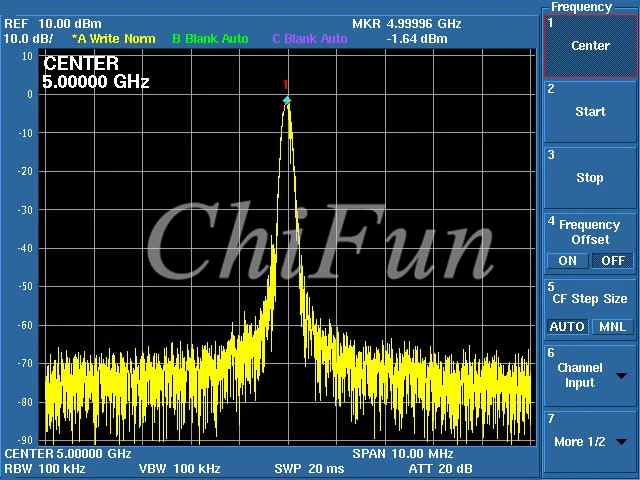

5 г

6 г

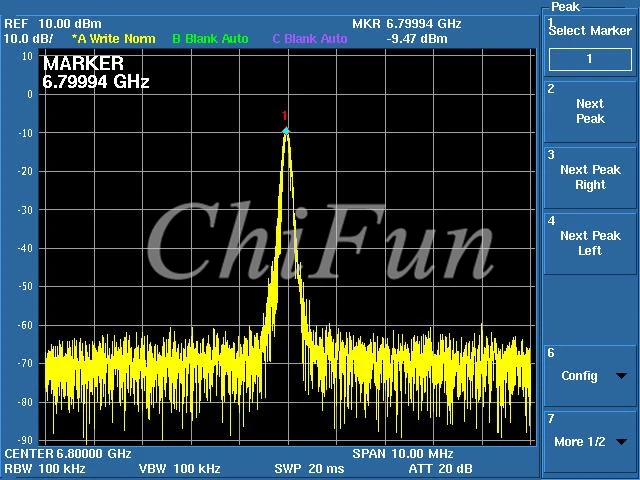

6,8 г

2G

Применение модуля:

Презентация чипа:

ADF5355 сочетает в себе внешний контурный фильтр и внешнюю опорную частоту, когда он может быть реализован с фракционным N частотным делением или целочисленным N частотным делением, фазоблокированным контуром (PLL) частотными синтезаторами. Серия разделителей может достигать рабочих частот от 54 МГц до 6800 МГц.
ADF5355 имеет интегрированный VCO с основным выходным частотным диапазоном от 3400 МГц до 6800 МГц. Кроме того, частоту VCO можно разделить на 1, 2, 4, 8, 16, 32 или 64 частотное деление, так что пользователь может производить выходную частоту RF до 54 МГц. Для приложений, требующих изоляции, выход RF может отключаться. Функция отключения звука может управляться как пин-кодом, так и программным обеспечением.
Все регистры на чипе управляются простым трехпроводным интерфейсом. ADF5355 использует аналоговые и цифровые источники питания от 3,15 в до 3,45 в и работает от 4,75 в до 5,25 в зарядного насоса и источников питания VCO. Кроме того, ADF5355 имеет встроенный режим энергосбережения оборудования и программного обеспечения.
