ER11 250 Вт высокоскоростной бесщеточный моторизованный Шпиндельный двигатель

Патрон ER11 может быть изменен в соответствии с требованиями обработки, поддержка 1, 1,5, 2, 2,5, 3, 3,175, 4, 4,5, 3,5, 5, 5,5, 6, 6,5, 7,0 мм характеристики, по умолчанию ER11 3,175.

Характеристики бесщеточного двигателя: 1, нет кисти, низкое взаимодействие, бесщеточный двигатель для удаления кисти, самое прямое изменение заключается в том, что нет электрической искры, генерируемой при ходьбе двигателя, таким образом, значительно уменьшает помехи электрической искры на дистанционном радиооборудовании. 2, низкий уровень шума, плавная работа, бесщеточный двигатель без электрической щетки, когда операция трения значительно уменьшается, плавный ход, шум будет намного ниже, это преимущество для стабильности оборудования является отличной поддержкой.

3, длительный срок службы, низкая стоимость обслуживания, меньше износа кисти, бесщеточный двигатель в основном на подшипнике, с механической точки зрения, бесщеточный двигатель почти не требует обслуживания двигателя, (срок службы щеточного мотора более 10 раз) при необходимости, До тех пор, пока вы можете произвести очистку и техническое обслуживание. В следующем сравнении вы знаете преимущества бесщеточного двигателя относительно мотора кисти.

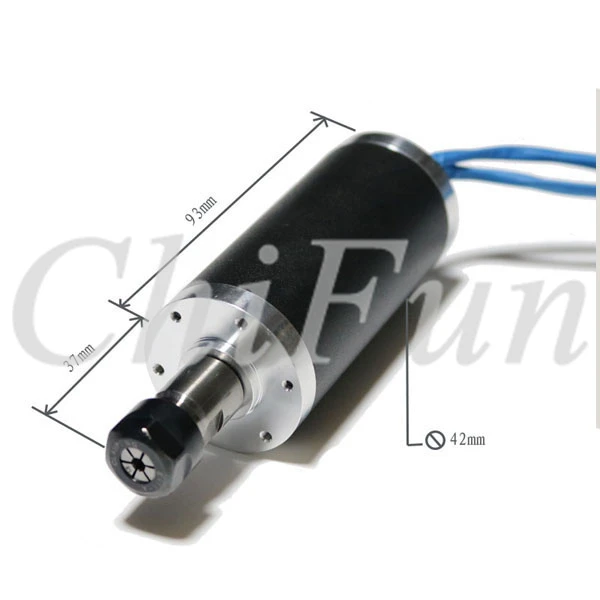

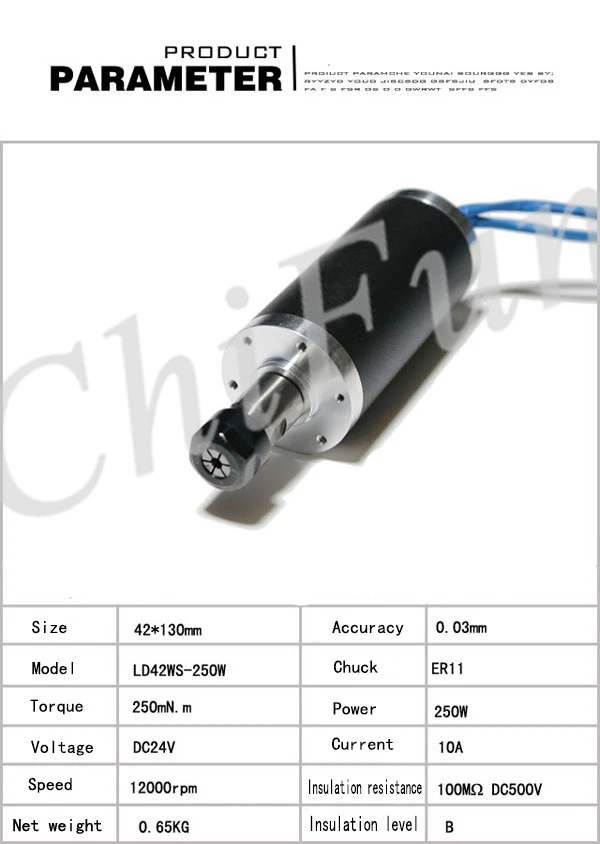

Параметры высокоскоростного бесщеточного моторизованного шпинделя: Мотор шпинделя: Новый бесщеточный двигатель постоянного тока (импортные подшипники) Модель: LD42WS-250W Рабочее напряжение: 24VDC требует бесщеточного привода, и двигатель может работать Мощность: 250 Вт Скорость: 12000р/мин Крутящий момент: 0,5294 (N. m) Сопротивление изоляции:> 2 триллиона Ом Диэлектрическая прочность изоляции: 400 В Диаметр: 42 мм Длина патрона: длина ножевого стержня 37 мм, Диаметр патрона: 16 мм Общая длина двигателя: 130 мм (включая зажимные детали и двигатели) Вес нетто шпинделя: 0,65 кг Шпиндель радиальный runout 0,01-0,03 или около того Он используется для гравировки металлических или неметаллических материалов. Шпиндель отличается высокой скоростью, низким уровнем шума, низким нагревом и может работать в течение длительного времени.











    Бесщеточная панель для вожденияПараметры производительности: 1 Рабочее напряжение: 12v-----36в 2. Рабочий ток: менее 15 А 3. Мощность привода: менее 500 Вт 4-скоростное напряжение: 0,1 в ---- 5 В 5 Рабочая температура:-40 --- 85 градусов по Цельсию 6. Рабочая температура: менее 90% относительной влажности 7 Защита от перегрузки по току: Да 8, блокирующая Защита: да 9, управление направлением: Да 10. Включение управления: Да 11, сигнал скорости: Да

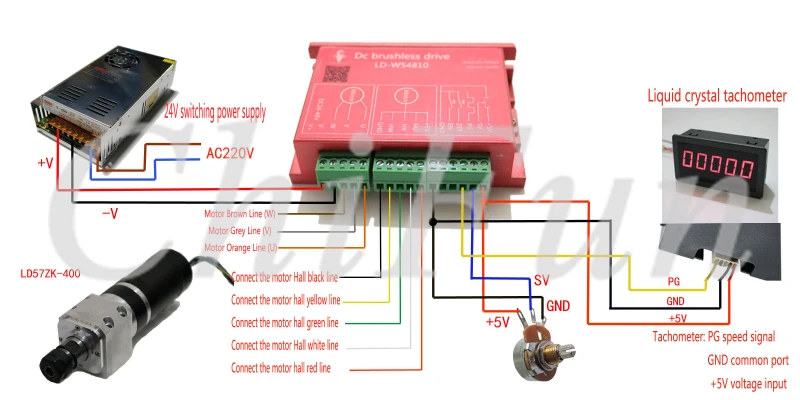

Руководства и инструкции по применению (показаны на диаграмме выше)

1. Метод левой проводки:

Выход питания

VCC (положительный источник питания)

GND (отрицательный источник питания)

MC (моторная фазовая линия W)

МБ (моторная фазовая линия V)

МА (моторная фазовая линия U)

2. Правильный метод подключения:

Мотор Holzer line Hall

GND Holzer линия отрицательная

HC Holzer line

Hb Holzer line

Ha Holzer line

5 V Holzer линия катода

Набор терминалов управления

Терминал управления GND

Регулятор скорости VR 0-5 в (соответствующая скорость двигателя 10%-100%)

ZF положительное управление инверсии (5 В или заземление может изменить направление вращения двигателя)

M импульсный выход скорости (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот)

EL enable control terminal (5 В или GND, нормальная работа, 5 В, остановка наземного двигателя)

5 V терминал управления 5 V
