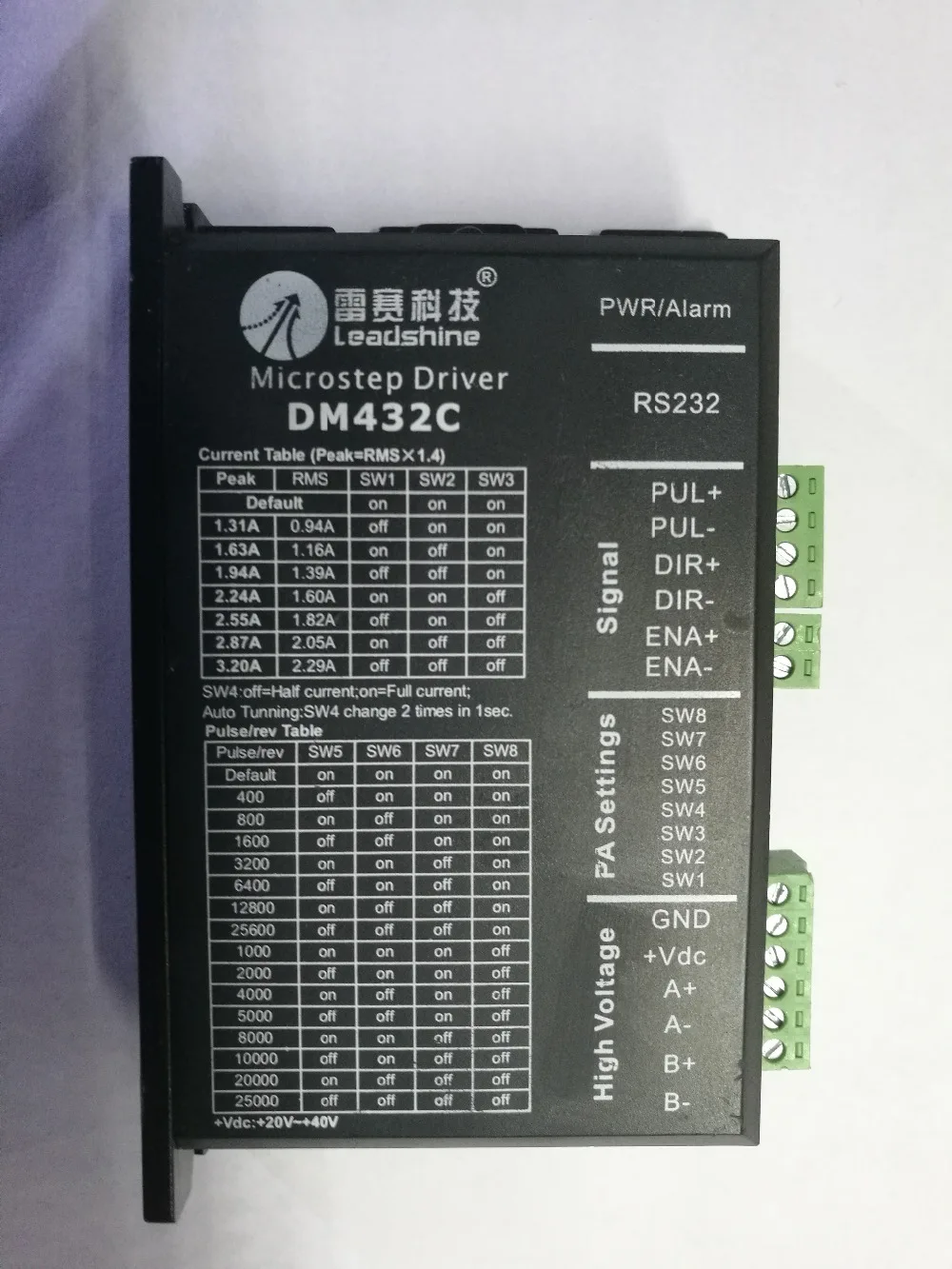

Бесплатная доставка почти новый двухфазный микрошаговый привод Leadshine DM432C 40 В

Бесплатная доставка почти новый двухфазный микрошаговый привод Leadshine DM432C 40 В

Особенности

-Защита от резонанса, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
-Технология автоматической идентификации и параметров двигателя, предлагает оптимальные ответы с различными двигателями
-Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
-Программируемые разрешения Microstep, от полного шага до 51200 шагов/оборотов
-Напряжение питания до + 40 В постоянного тока
-Выходной ток программируемый, от 0.5A до 3.2A
-Частота импульсного ввода до 200 кГц
-TTL совместимый и оптически изолированный вход
-Автоматическое снижение холостого тока
-Подходит для детей в возрасте от 2-phase и 4-фазами
-Поддержка режимов PUL/DIR и CW/CCW
-Защита от перенапряжения, перегрузки по току, фазовых ошибок

Приложений

Подходит для широкого спектра шаговых двигателей, от NEMA размера 14 до 23. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокоточные X-Y столы, этикетировочные машины и так далее. Его уникальные особенности делают DM432C идеальным решением для приложений, которые требуют низкой скорости гладкости.

Электрические характеристики (Tj = 25OC/77OF)

Параметры

DM432C

Мин

Типичное

Макс

Блок

Выход ток

0,1

-

3,2 (2,3 RMS)

А

Напряжение питания

+ 20

-

+ 40

Постоянный ток

Логический сигнал ток

7

10

16

MA

Импульсная Входная частота

0

-

200

КГц

Сопротивление изоляции

500

MO

Механические характеристики (единица измерения: мм [дюйм])

Разъем P1 конфигурации

Pin Функция

Детали

PUL +

Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежный ответ длительность импульса, должно быть больше, чем 2,5 & micro; Невысокий массивный каблук. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA.

Опора

Дир +

Дир сигнала:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к драйверу обратит направление движения.

Дир

Ена +

Включает сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНеподключенным (включено).

Разъем P2 конфигурации

Pin Функция

Детали

+ Постоянного тока

Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения.

GND

Мощность местах.

A +, A-

Двигателя двигателем постоянного тока однофазный A

B +, B-

Двигателя двигателем постоянного тока однофазный B
