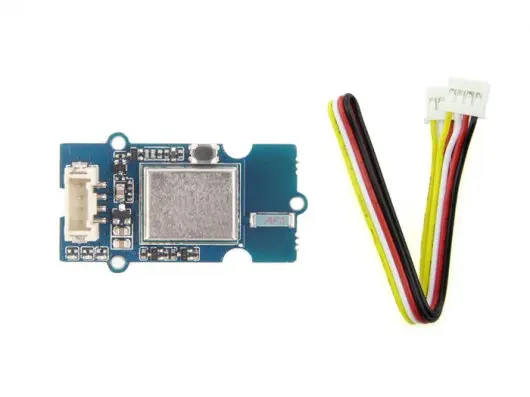

4-контактный разъем рощи

802,11 b/n протокол (2,4G)

Wi-Fi прямое подключение, программное обеспечение

Поддерживает три режима: STA и + STA

Встроенный протокол TCP / IP

LwIP

Встроенный 32-разрядный программируемый контроллер

Встроенный датчик температуры

Протокол последовательной связи

Управление QoS с несколькими очередями

Время пробуждения составляет менее 2 мс

Металлические экраны

Встроенная керамическая антенна

Переключатель сброса

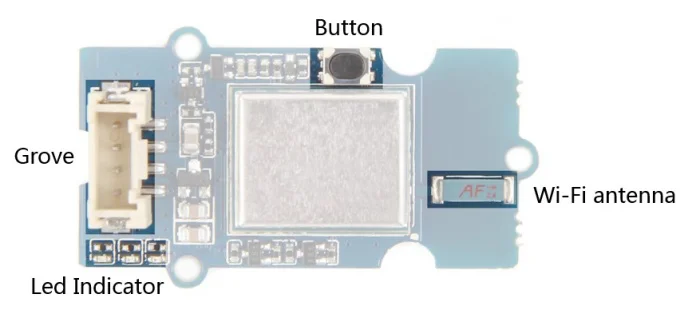

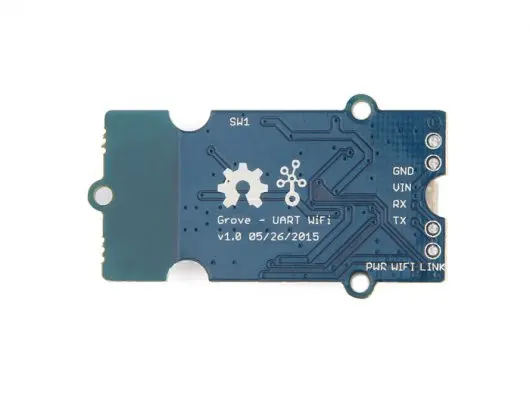

На следующем рисунке представлена схема аппаратного блока этого модуля:

L роща-4-контактный разъем связи, может быть легко полученЩит для рощей

L Wi-Fi Встроенная керамическая антенна

Кнопка-Многофункциональная кнопка

Переключатель сброса

Установите модуль, чтобы войти в режим UART-нужно удерживать кнопку до тех пор, пока красный свинец

Светодиодный индикатор L-светодиодный индикатор

Левый синий светодиод, пользователь может использовать команду для управления, AT + LEDON, AT + LEDOFF

Средний красный светодиод, когда соединение Wi-Fi успешно или входит в режим UART

Справа зеленый светодиод, индикатор питания

Входное напряжение L: 3,3/5 В

Скорость передачи данных по умолчанию: 115200

На основе ESP8266 ESP-06 SoC

L на прошивке: esp_iot_sdk_v1.1.0 + Seeed модификации

Набор команд L AT

L SDIO 1,1/2,0, SPI, UART

L Пять режимов сна: Выкл, DEEP_SLEEP, sleep, WAKEUP, ON

L статическое энергопотребление

L + 19.5dBm Выходная мощность 802.11b режим

Ток режима сна L

L WPA / WPA2 PSK и WPS драйвер

Размер L: 25.43x20.35 мм

Умный дом L

Сенсорная сеть

L носимое оборудование

L мониторинг ребенка

Веб-камера L

Промышленный беспроводной контроль

Умная розетка L

Приложения для определения местоположения

В этом разделе Вы можете пройти через несколько простых, пусть ваш Wi-Fi Grow-UART работает.

Мы сделаем простое приложение как демонстрация, сканер точки доступа, отсканируем, какие горячие точки находятся рядом с вами. Сначала нужно подготовить Материал:

L Seeeduino Lite

L Гроув-oled-дисплей 1,12'

Если это ваше первое использование Seeeduino Lite, вы можете перейти к Seeeduino LiteВикиПолучите больше информации. Seeeduino Lite-это UNO-совместимая плата для разработки с открытым исходным кодом. Если вы не использовали макетную плату, вы можете нажатьЗдесьПолучите подробные обучающие программы и начните путешествие.

Seeeduino Lite имеет два интерфейса рощи для подключения Гроув-UART Wi - Fi и Гроув-oled-дисплей 1,12 ', соответственно.

L Grow-UART Wi-Fi к последовательному порту

L Grow-oled-дисплей 1,12 'подключен к порту I2C

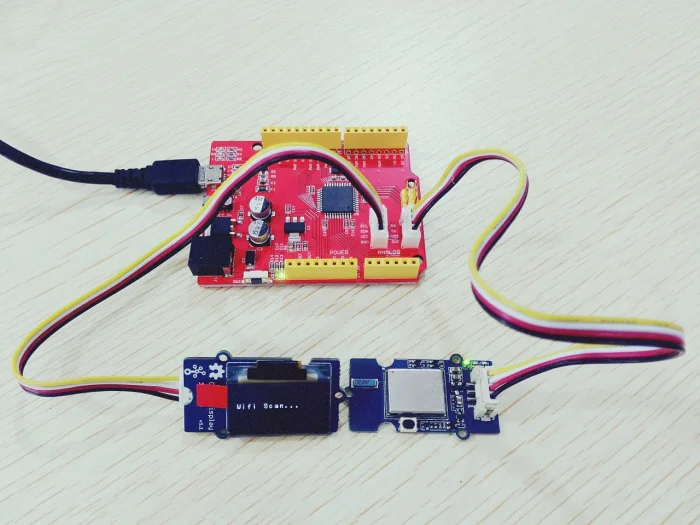

Как показано ниже:

Нажмите наЗдесьЗагрузите тестовый код.

Вам нужно что-то сделать с вашей IDEНебольшие настройки

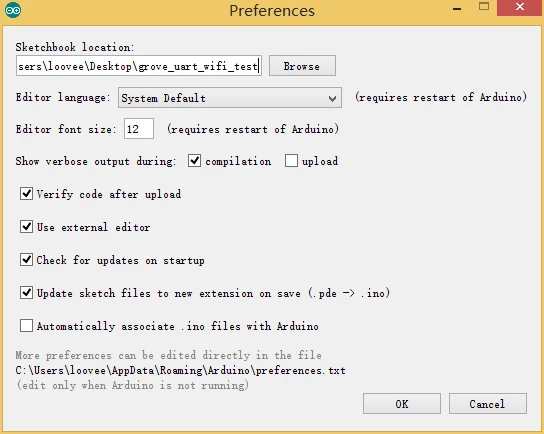

Откройте IDE, нажмите файл> предпочтения и установите путь к Sketchbook, укажите код, который мы только что загрузили:

Нажмите OK, чтобы завершить настройки, закрыть и повторно открыть IDE, нажмите файл> Sketchbook, выберите grove_uart_wifi_test, вы можете открыть тестовый код:

Нажмите «инструменты»> «панель», чтобы выбрать Seeeduino Lite и выбрать правильный серийный номер, нажмите «загрузить», чтобы записать код на плату. Если у Вас возникли ошибки в сборке, нажмитеЗдесьПолучить помощь.

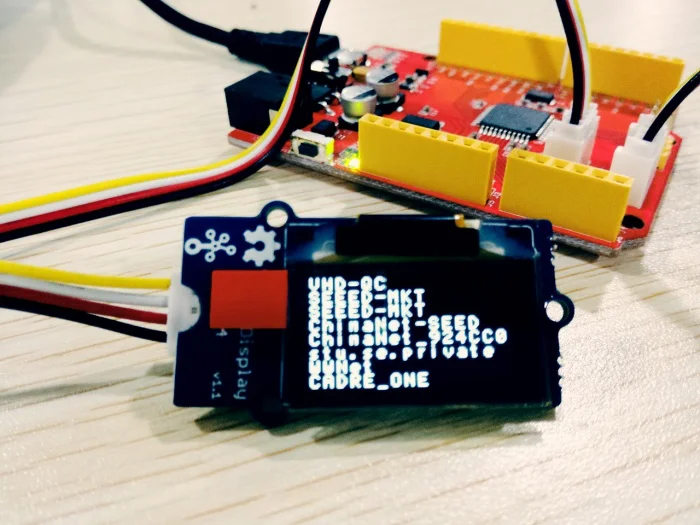

Когда тестовый код правильно сожжен для Seeeduino Lite, вы можете увидеть ближайшие горячие точки на экране.

Мы уже сожгли прошивку, когда модуль заводской. Если вы хотите изменить прошивку и обновить ее до модуля, вы можете получить подробные обучающие программы в этом разделе. Сначала нажмитеЗдесьПолучите исходный код для заводской прошивки.

Вам нужно подготовить некоторые материалы/модуль для этой работы.

L USB к последовательному модулю, если у вас нет правильного модуля, мы рекомендуем использоватьUartSBee V5, Этот пример является UartSBee V5 как демонстрация

L некоторые линии DuPont

Usb-кабель для передачи данных, т. Е. Кабель для передачи данных по телефону Эндрюс

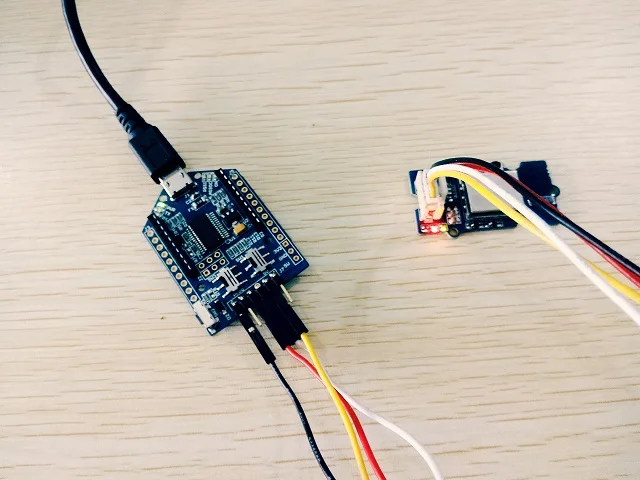

Подключите Grave-Uart Wifi к UartSBee V5 через DuPont Line.

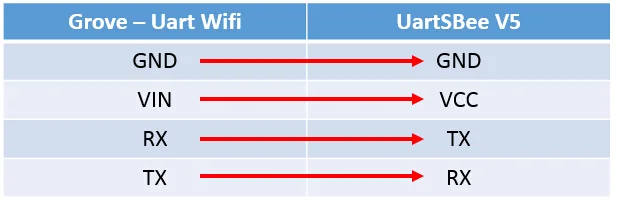

Специфическое Соединение:

LИнструменты для загрузки вспышки

LБин файлы прошивки

Убедитесь, что вы загрузили файл встроенного программного обеспечения, а также инструмент сжигания.

L нажмите кнопку сброса, пока не загорится красный свет, и модуль переходит в режим обновления прошивки

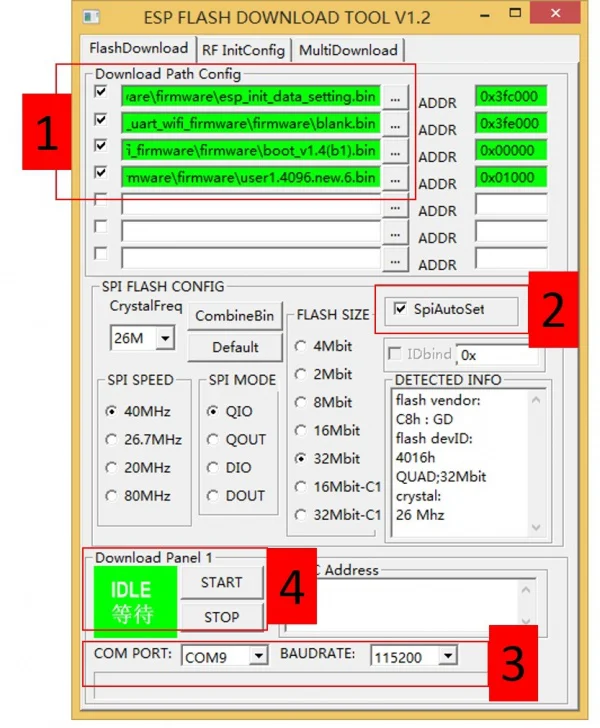

Настройка инструмента для сжигания

1. Выберите и загрузите несколько файлов bin для прошивки

2. Выберите SpiAutoSet

3. Выберите подходящий серийный номер и скорость передачи данных

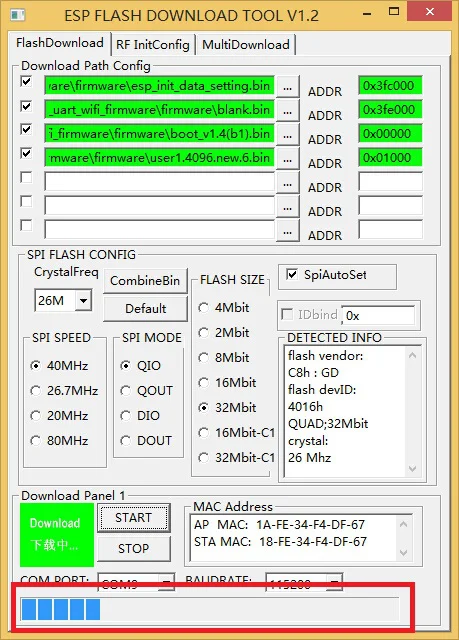

Нажмите «Пуск», чтобы начать запись прошивки.

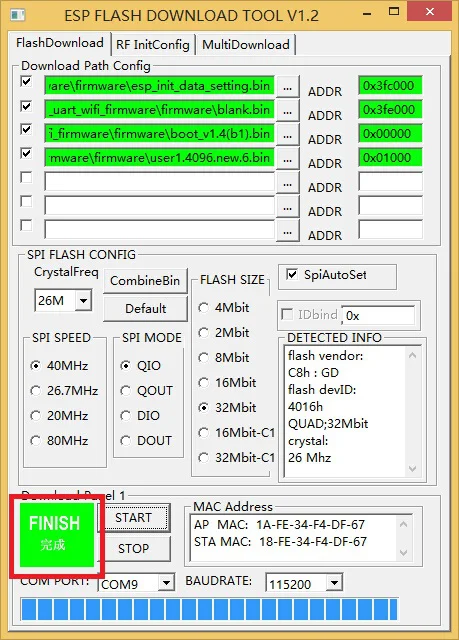

По завершении доступны следующие советы:

Вы можете использовать набор инструкций ESP для ESP8266 и набор пользовательских инструкций, предоставленный Seeed.

Команда

Описание

AT

Тест

AT + RST

Во время сброса

AT + GMR

Проверьте информацию о версии

AT + GSLP

Перейти в режим глубокого сна

ATE

Включение/отключение команды palindrome

AT + RESTORE

Заводская установка

AT + UART

Серийные настройки

AT + UART_CUR

Настройки последовательного тока (не сохранены в flash)

AT + UART_DEF

Последовательные настройки по умолчанию (сохранить в Flash)

AT + SLEEP

Режим сна

AT + RFPOWER

Установите мощность передачи RF

AT + RFDD

Установите мощность передачи RF на 3,3 В

Команда

Описание

AT + CWMODE

Режим WiFi

AT + CWMODE_CUR

Текущий режим WiFi

AT + CWMODE_DEF

Режим WiFi по умолчанию

AT + CWJAP

Подключение к горячим точкам

AT + CWJAP_CUR

В настоящее время подключен к точке доступа

AT + CWJAP_DEF

По умолчанию для точки доступа

AT + CWLAP

Список всех доступных горячих точек

AT + CWQAP

Отсоедините точку доступа

AT + CWSAP_CUR

Установите текущий размягчитель

AT + CWSAP_DEF

Установите softAP по умолчанию

AT + CWLIF

Список соединений в состоянии softAP

AT + CWDHCP

Включение/выключение DHCP

AT + CWDHCP_CUR

Временно включить/выключить DHCP

AT + CWDHCP_DEF

По умолчанию вкл/выкл DHCP

AT + CWAUTOCONN

Загрузка автоматически подключается к горячим точкам

AT + CIPSTAMAC_CUR

Временно Установите адрес

AT + CIPSTAMAC_DEF

Установите адрес по умолчанию

AT + CIPAPMAC

Установите адрес softAP

AT + CIPAPMAC_CUR

Временно Установите адрес softAP

AT + CIPAPMAC_DEF

Установите адрес softAP по умолчанию

AT + CIPSTA

Установите ip-адрес

AT + CIPSTA_CUR

Временно Установите ip-адрес

AT + CIPSTA_DEF

Установите IP адрес по умолчанию

AT + CIPAP

Установите ip-адрес softAP

AT + CIPAP_CUR

Временно Установите ip-адрес softAP

AT + CIPAP_DEF

Набор по умолчанию для ip-адреса softAP

AT + CWSTARTSMART

Включите Умные Настройки

AT + CWSTOPSMART

Выключите Умные Настройки

Команда

Описание

AT + CIPSTATUS

Получите Статус подключения

AT + CIPSTART

Установите TCP соединение или зарегистрируйте UDP порт

AT + CIPSEND

Отправка данных

AT + CIPSENDEX

Отправка данных, если он содержит

AT + CIPSENDBUF

Запись данных в буфер отправки TCP

AT + CIPBUFRESET

Сброс идентификатора сегмента

AT + CIPBUFSTATUS

Просмотр состояния буфера отправки TCP

AT + CIPCHECKSEQ

Проверьте, был ли отправлен определенный сегмент

AT + CIPCLOSE

Отключение TCP / UDP соединений

AT + CIFSR

Получите локальный IP адрес

AT + CIPMUX

Установите режим мульти-соединения

AT + cipсервер

Настроен как сервер

AT + CIPMODE

Установите режим передачи

AT + SAVETRANSLINK

Сохраните режим передачи для вспышки

AT + CIPSTO

Установите таймаут TCP сервера

AT + CIUPDATE

Обновление прошивки по сети

AT +

Ip адрес или имя

Команда

Описание

AT + LEDON

Откройте светодиод

AT + LEDOFF

Выключите светодиод
