4 канальный генератор сигналов AD9959 500MSPS модуль DDS трехфазный источник сигнала

4 канальный генератор сигналов AD9959 500MSPS модуль DDS трехфазный источник сигнала

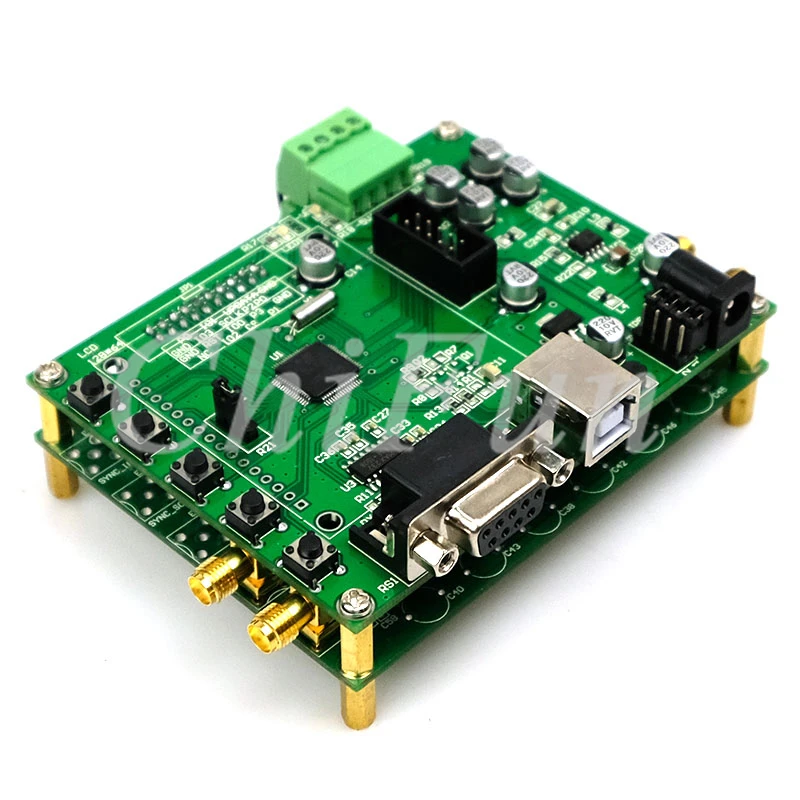

AD9959 4 канала + плата управления + Оригинальное программное обеспечение для управления ПК

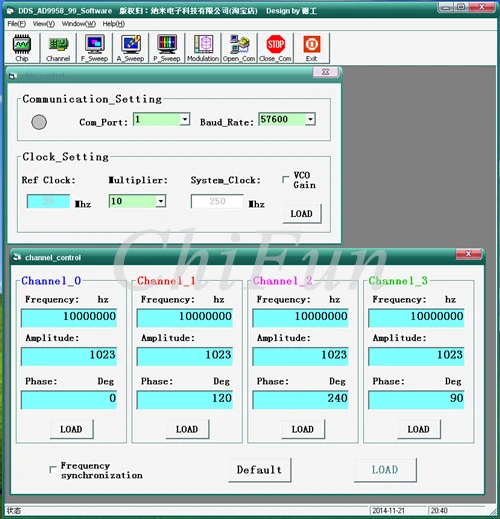

Примечание: наше Оригинальное программное обеспечение для ПК разработано на основе перспективы применения, более проста в использовании, чем официальное, теперь может реализовывать многоканальную частоту, амплитуду, фазовый контроль и ASK, PSK, FSK 2 заказа, 4 заказа, 8 заказов, 16 функций модуляции заказов, И реализации линейного многомодового типа развертки (Ramp FSK), важно иметь функцию сохранения.

Список товаров:

Модель AD9959 * 1

Модуль управления * 1

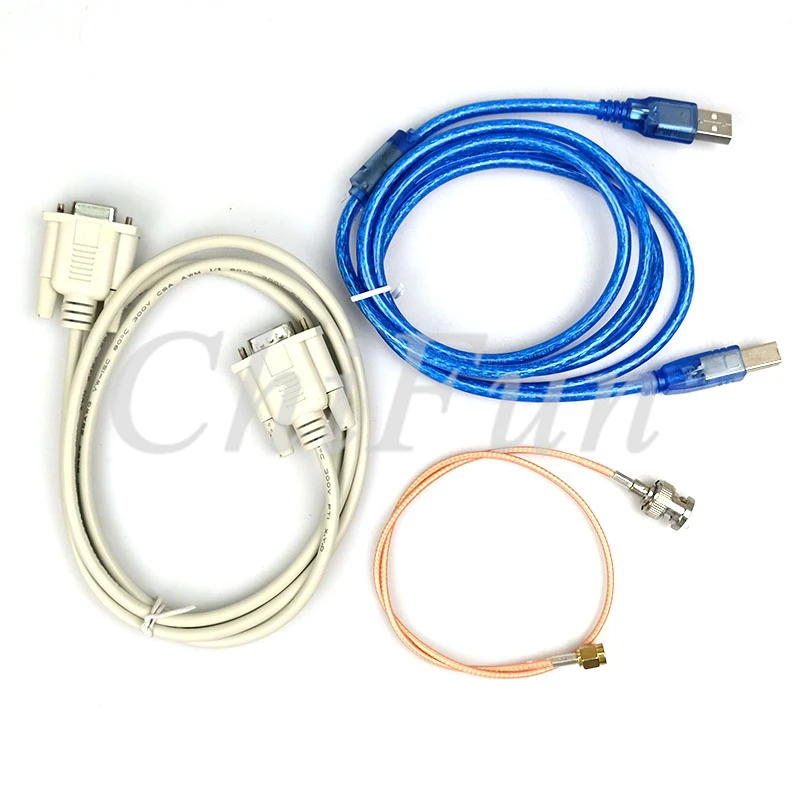

USB линия * 1

Предоставьте программу STM32. Примечание: Это старая версия программы, не совместима с последней версией программного обеспечения для управления ПК, поэтому не используйте эту программу для замены программы MCU board

Характеристики модуля:

1, AD9959:4 канала, 500 Мбит/с, обладает высокой 200 м синусоида выход;

2, 4 канала независимая частота, амплитуда и фаза регулируемая;

3, 32 бит аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц, контрольная панель управления точность определения его местонахождения составляет 1 Гц;

4, 14 бит фазы, фазы разрешение 0,022 градусов, контрольная панель фазы точность 1 градусов;

5, 10 бит амплитуда регистр, амплитуда 1024, прекрасно регулируется;

6, 2 заказа, 4 заказа, 8 заказов, 16 заказов, ASK, PSK, FSK, мощная функция модуляции;

7, линейная частота, амплитуда и фазовая функция развертки;

8, Независимый Программируемый выходной ток DAC;

9, Высокоскоростная связь SPI;

10, Оригинальное программное обеспечение для управления ПК, плата управления использует 32 бит MCU:STM32F103, интерфейс имеет USB2.0 и последовательный порт; Программное обеспечение для ПК и драйвер USB поддерживают любую версию операционной системы Windows;

11, модульная конструкция, вы можете использовать свой собственный контроль модуля управления;

12. Обеспечивает базовый источник драйвера AD9959, очень прост в использовании и трансплантации к любому MCU:

Void AD9958_CSR (неподписанные данные char);

Void AD9958_FR1 (неподписанные длинные данные);

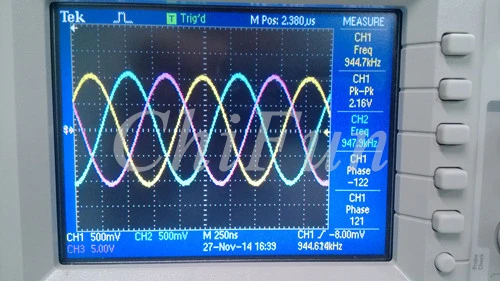

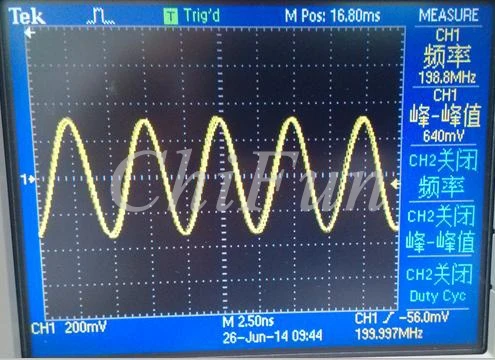

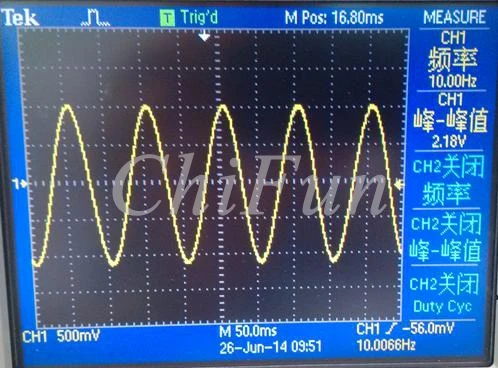

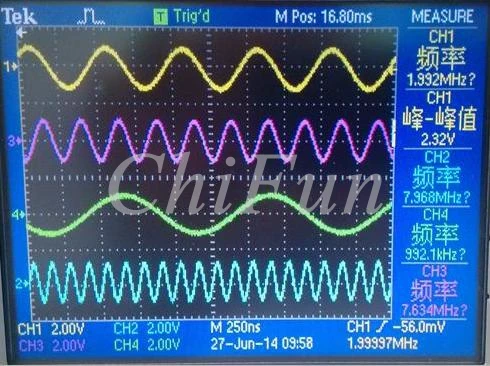

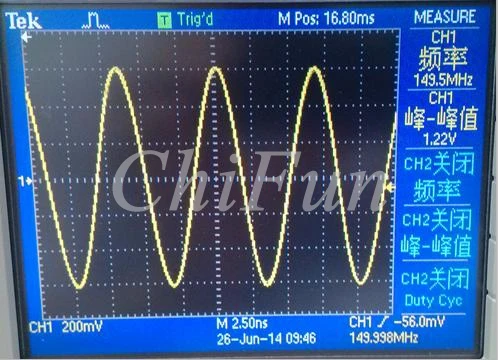

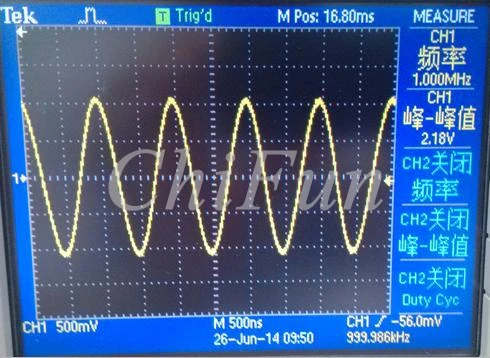

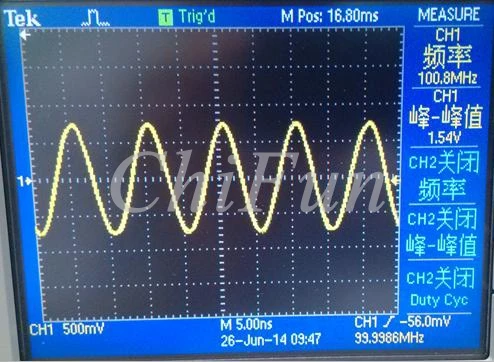

Модуль измеренной формы волны:

Применение модуля:

1, локальный осциллятор;
2. Испытательное оборудование;
3. Синхронные часы, Высокочастотный источник сигнала;
4, трехфазный источник сигнала (модуль AD9959);
5, AD9959 модуль обучения;

Параметры производительности модуля:

1. Блок питания панели управления: USB коммуникация: USB к блоку питания, внешний блок питания 5 В к источнику питания AD9959; RS232 связь: внешний блок питания 5 в к AD9958/59 и блок питания платы управления;

2. Высокоскоростной операционный усилитель используется для пара выходов. После соответствия сопротивления используется фильтр post 200M;

3. Выходная частота 0 --- 200 м, разрешение 1 Гц;

4 выходной диапазон 0 - 2VPP1M Высокая устойчивость, 0-1VPP50 ou,

Плоский диапазон: 0-100 м 0,4 дБ

100 м --- 150 М1 дБПлоскость

Амплитуда может быть реализована с помощью верхнего компьютерного программного обеспечения, и величина 1024 сцены хорошо регулируется;

5. Независимая фазовая регулировка, 1 градусное тонкое фазовое разрешение, IQ и другие сигналы могут быть генерированы.
