DIY гравировальный станок/ER11 300 Вт 230mN. m комплект регулятора двигателя шпинделя/MACH3

DIY гравировальный станок/ER11 300 Вт 230mN. m комплект регулятора двигателя шпинделя/MACH3

Для достижения контроля кода M3, S, DIY гравировальный станок, Первый управляющий!

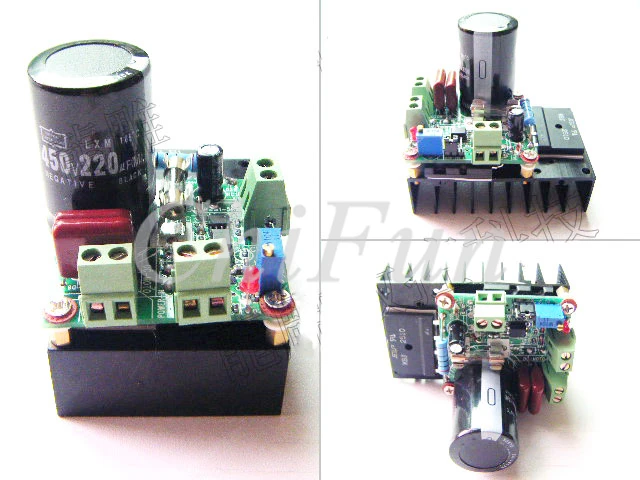

Введение регулятора скорости двигателя постоянного тока:

I. Использование:

Привод от 5 В до 110 В постоянного тока, контроль скорости двигателя постоянного тока. Такие как насосы постоянного тока, вентиляторы, гравировальные машины, шпиндель и другие инструменты скорости двигателя постоянного тока для точного регулирования скорости.

Два, характеристики:

1. Может поддерживать вход переменного и постоянного тока. Нет проблем с полярностью мощности.

2. Диапазон напряжения. Поддержка постоянного тока 15-160 в вход. Поддержка переменного тока для входного сигнала 12-110 В.

3. Большие радиаторы, оборудованные монтажными отверстиями.

4. Контроль мощности. Ток 10 А может быть поддержан.

5. В дополнение к плате может быть сгенерирована внутри регулирования скорости PWM, но также может поддерживать скорость входного сигнала PWM, внешние входные требования PWM: уровень 3,5-12 В VPP, частота 1 K-10 кГц, применимая к скорости управления шпинделя MCH3.

6. Поддерживает широкий спектр двигателей. В основном для всех двигателей постоянного тока на рынке, чтобы войти в Управление скоростью привода. Если сопротивление постоянного тока двигателя больше 2, сопротивление постоянного тока ou может быть. Обратите внимание, что данный привод не ускоряет работу двигателя постоянного тока с сопротивлением постоянного тока менее 2 Ом.

7. Оснащен предохранителем, обеспечивает лучшую защиту.

8. Есть индикатор питания, более удобный в использовании.

Введение мотора шпинделя с воздушным охлаждением 300 Вт:

Новый 300 Вт тихий высокоскоростной двигатель шпинделя гравировального станка. Оригинальный высокоскоростной шпиндель постоянного тока ER11. С принудительным воздушным охлаждением, он может работать в течение длительного времени. Двигатель широко используется в высокоточных высоких требованиях к оборудованию, таких как компьютерная гравировальная машина, штамповочная машина и т. д. Также были оценены большинством пользователей. Высокая точность, высокая скорость, низкий уровень шума-это самая большая особенность.

Основной параметр

Рабочее напряжение:12-48VDC

Мощность:300 Вт

Скорость вращения:3000-12000р/мин

Крутящий момент: 230mN. m

Сопротивление изоляции:> 2Метом

Диэлектрическая прочность изоляции:400 В

Диаметр:52 мм

Длина патрона:48 мм

Диаметр патрона:16 мм

Длина двигателя: 175 мм

Радиальная подача шпинделя0,01-0,04О.

Используется для гравировки металлических или неметаллических материалов

Этот товар включает в себя: Шпиндельный двигатель 300 Вт, один патрон ER11, один патрон гайки.

Патрон по умолчанию соответствует модели 3,17 мм и может быть оснащен моделью 3 мм/4 мм/6 мм. Контактное описание. Если нет инструкций по контактам, всегда нажимайте зажим по умолчанию

Углеродная щетка двигателя может быть заменена

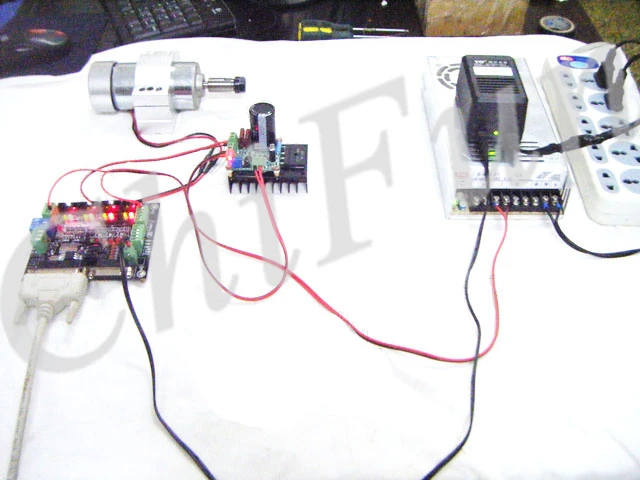

Следующая цифра: governor и 300 W с воздушным охлаждением шпинделя двигателя, схема тестирования хода:

Характеристики высокоскоростного моторизованного шпинделя с воздушным охлаждением 300 Вт

ЭтоХарактеристики и процесс двигателя шпинделя ER11:

Стержень инструмента изготовлен из специальной высококачественной стали,Полная шлифовкаВысокая точность. Весь набор концентрической точности находится в пределах 0,02 мм.

Как дляПоворотный баланс. Высокая точность, ER стержень ножа через процесс специальной обработки установки производства. (процесс установки компании. Оригинал) не некоторые отдельные производители с клеем, винтами, такими как сверхвысокотемпературный метод установки. Таким образом, шпиндель моторный резак бар абсолютный фиксированный клей, винт, ультра высокая температура, вызвавшая ножевой стержень, черная ржавчина, точность деформации, эффекты и внешний вид поверхности и т. д.

Чтобы уменьшить высокую скорость работы двигателя и вызвать нагрев, обновленная версия добавила принудительное воздушное охлаждение, специальное производство прессформы, вентилятор работает плавно, шум очень мал.

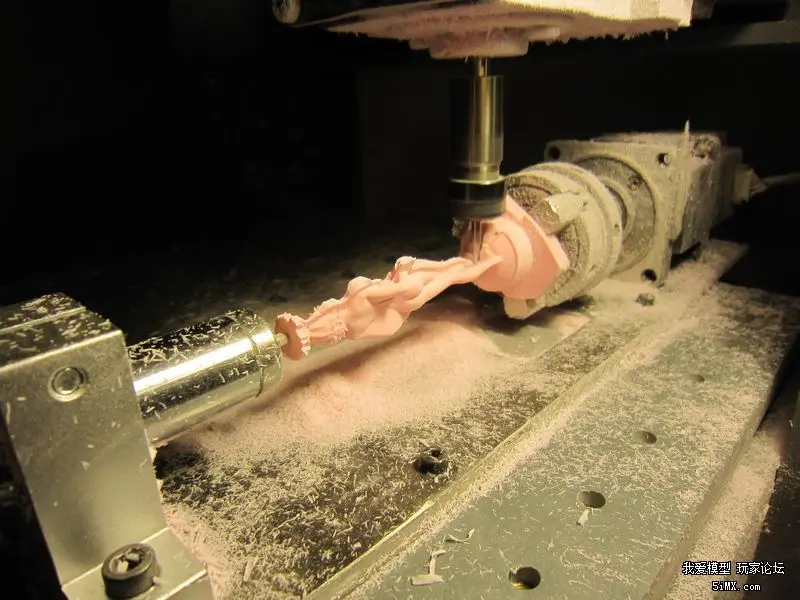

Этот Шпиндельный двигатель используется в гравировальных машинах
