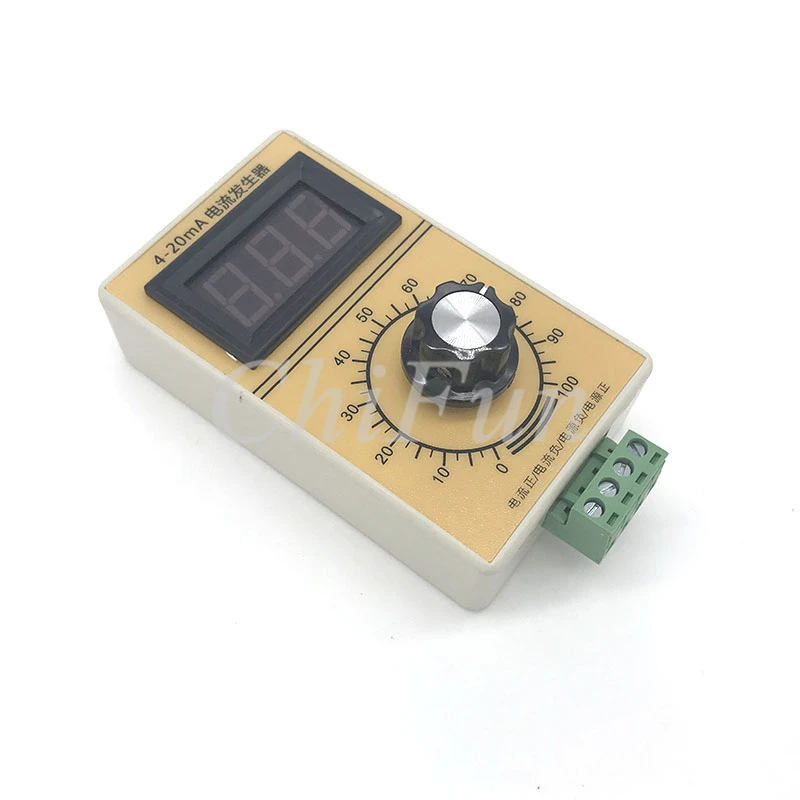

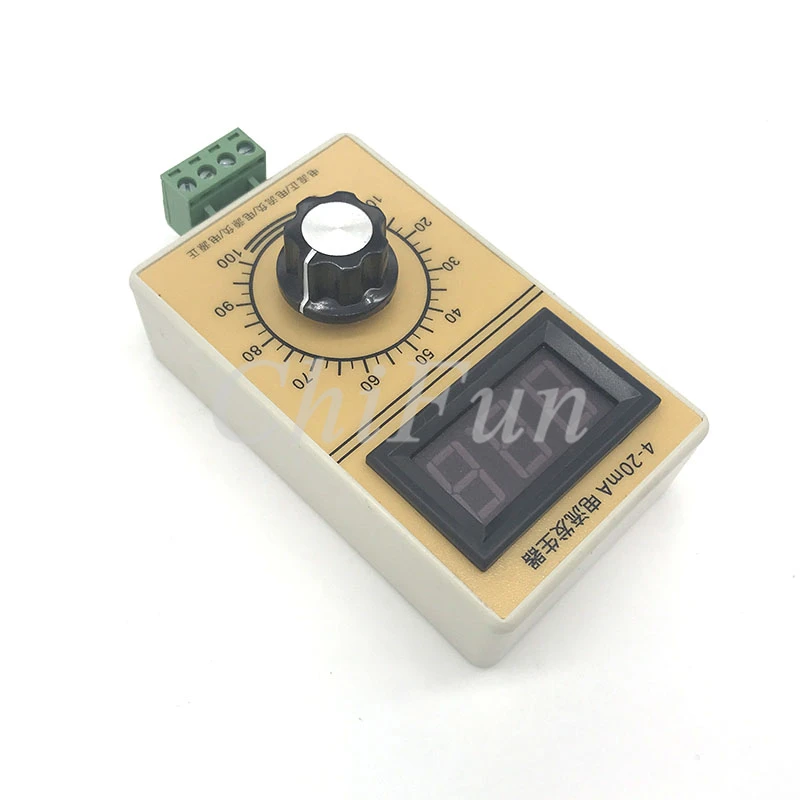

Схема подключения:1. Ток на выходе положительного этапа 2. Ток на выходе отрицательного этапа 3. Мощность отрицательного 4. Мощность положительного
Во-первых, функциональные особенности1, простая и простая в использовании, удобная проводка, управление ручкой, регулировка отклика сразу же после выхода, без задержки.2. Диапазон напряжения питания Широкий: входная мощность 5-28 В постоянного тока, и источник питания рекомендуется как 12-24 В постоянного тока.3. Функция защиты идеальна: с защитой от обратного подключения входного напряжения, обратным источником питания, этот инструмент не работает, не будет гореть из-за обратного подключения.4, Стандартный Выходной диапазон тока: через ручную регулировку потенциометра продуктов, может производить 4-20 мА выходной ток, для текущего аналогового выхода 4-20 мА случаев.5. Текущее регулирование очень стабильное: использование потенциометра проволочной обмотки для регулировки тока, плавная регулировка, чтобы избежать общего потенциометра углеродистой пленки, часто производит сопротивление, мутацию и другие ошибки.6, с измерителем тока, точный дисплей.7. С циферблатом, он может быстро найти и распознать состояние работы оборудования в соответствии с шкалой.8, вы можете зафиксировать значение выходного тока: выходной ток может быть автоматически отрегулирован в соответствии с постоянным клиентом, в заданной точке, также может быть использован в качестве источника постоянного тока, В качестве источника постоянного тока ток на выходе не более 20 мА.9, Золотое соотношение, легко захватывается, будет работать в некотором удовольствие.10. Тестовый выход является нормальным, вы можете использовать мультиметр (ток постоянного тока) короткий доступ к терминалам «текущий положительный и отрицательный ток», сравнить значение дисплея и показания мультиметра являются последовательными.11. Продукция используется для: генерации источника сигнала, регулировки клапана, управления преобразователем частоты, отладки ПЛК, Тестирования Инструмента, светодиодный тест, аналоговый передатчик.
Два, инструкции по подключениюВ соответствии с полем генератор тока источника питания со стороны пользователя, мы предлагаем схема с двумя 10440 батарей (регулятор напряжения 3,7 V * 2, 7 Размер батареи) С помощью двустороннего клея на аккумуляторной коробке, приклеенной к задней части продукта. Свойства продажи добавили вариант 7 батарейный блок + двусторонний клей, пожалуйста, свяжитесь с покупателем для покупки.
Три, о 4-20 мА выходной импеданс тока проблема соответствия Внутреннее сопротивление выходного сигнала должно соответствовать следующим требованиям В соответствии с формулой: I = U/R (ток = напряжение, деленное на сопротивление) Таким образом, ваше напряжение питания, разделенное на внутреннее сопротивление сигнала, равно максимальному току, который вы можете генерировать в конце приема сигнала. Кроме того, наш генератор тока имеет определенное внутреннее сопротивление. Таким образом, формула получена: Напряжение питания/(сопротивление сигнала клиента + внутреннее сопротивление нашего генератора тока) = Выход постоянного тока Так как источник питания нашего модуля 4-35 В напряжение, если напряжение питания низкое и внутреннее сопротивление клиента больше, постоянного потока, генерируемого модулем, будет недостаточно. Вот соответствующие требования к сигналу для нашего модуля: 24 В источник питания, сопротивление сигнала не должно быть больше 1000 Ом. 12 В источник питания, сопротивление сигнала не должно быть больше 500 Ом. 5 в источник питания, сопротивление сигнала не должно быть больше 200 Ом. Если внутреннее сопротивление вашего сигнала больше, чем вышеуказанные параметры, вы можете улучшить напряжение питания или уменьшить внутреннее сопротивление сигнала этих 2 способы решения источник постоянного тока в постоянный ток питания проблемы. Следует отметить, что напряжение питания не может быть увеличено до более 28 в
