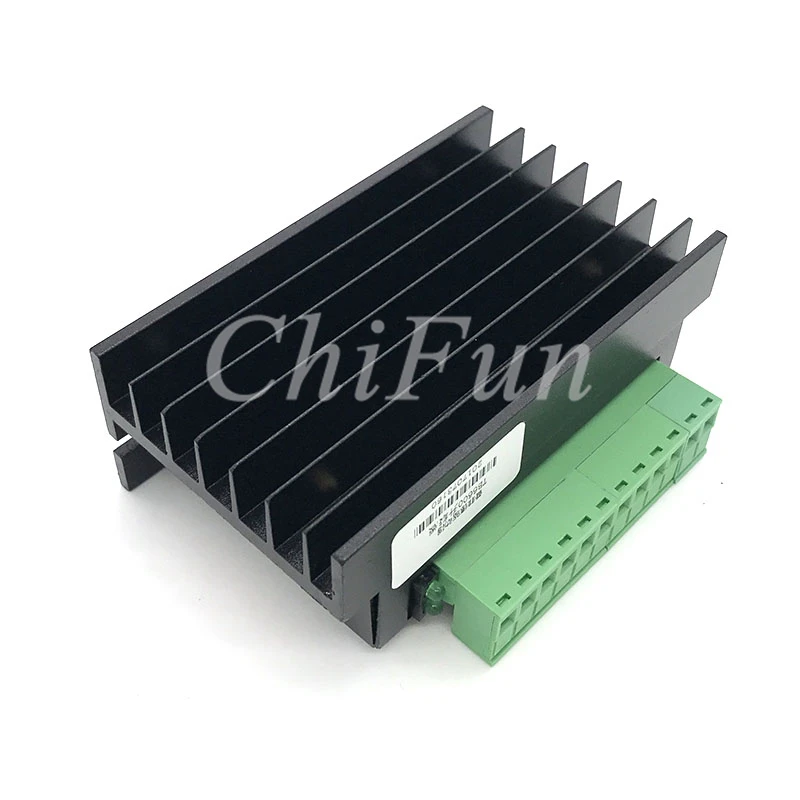

3 шт./лот 42/57/86 Драйвер шагового двигателя TB6600 обновленная версия 32 деление 4.0A

3 шт./лот 42/57/86 Драйвер шагового двигателя TB6600 обновленная версия 32 деление 4.0A

Модернизированная версия шагового двигателя TB6600 является основным шаговым приводом двигателя с 8 режимами управления (1, 2, 4, 8, 16, 32, 6), текущий файл управления (0.5A, 1A, 1.5A, 2A, 2.5A, 3A, 3.5A, 4A), Драйвер не имеет шума, небольшой вибрации, стабильных рабочих характеристик. Источник питания 9 v-40 V DC

Размер: 95*56*33 мм

Особенности:Этот диск представляет собой обновленную версию TB6600, разделенную на тридцать два сегмента для приложений, имеющих высокое подразделение.

Подходит для шагового двигателя:"42, 57, Eight6" Тип 2 фазы, четыре фазы (4 линии, 6 линий, 8 линий)

1, 9 V-42 V DC источник питания;

2, H Мост биполярный привод постоянного тока;

3 Максимальный выходной ток 4.0A является необязательным на восемь;

4, самое большое 32 разделения 6 режимов сегментации являются необязательными;

5 входных сигналов высокоскоростная фотоэлектрическая изоляция;

6, Стандартный одноимпульсный интерфейс Yang;

7, функция автономного обслуживания;

8, полузакрытое шасси, может адаптироваться к более строгим условиям;

9 обеспечивают энергосберегающую полуавтоматическую функцию блокировки тока;

10 Встроенная температурная защита и защита от перегрузки по току.

11, 201 г

Описание определения проводного терминала:

Входной сигнал

1 CP +: положительный входной импульсный сигнал.

CP-импульсный сигнал: отрицательный входной терминал.

DIR +: двигатель является терминалом обратного управления.

DIR-: двигатель имеет отрицательный конец обратного управления.

Управление двигателем EN +: автономный положительный конец.

Будет EN-: Мотор off-line контроль отрицательного терминала.

Подключение обмотки двигателя:

1 A +: A + фазовое обмоточное соединение.

A-: A-соединен с обмоткой двигателя.

B +: B + соединен с обмоткой двигателя.

B-: B-соединен с обмоткой двигателя.

Подключение рабочего напряжения:

Источник питания постоянного тока VCC: (Примечание: 10 в <VCC <42 в).

GND: отрицательный источник питания постоянного тока.

Входной сигнал терминал оптопара метод изоляции подключения:

Интерфейс входного сигнала соединен двумя способами:Пользователь может использовать обычный метод анода или общий метод катодного соединения в соответствии с потребностями.

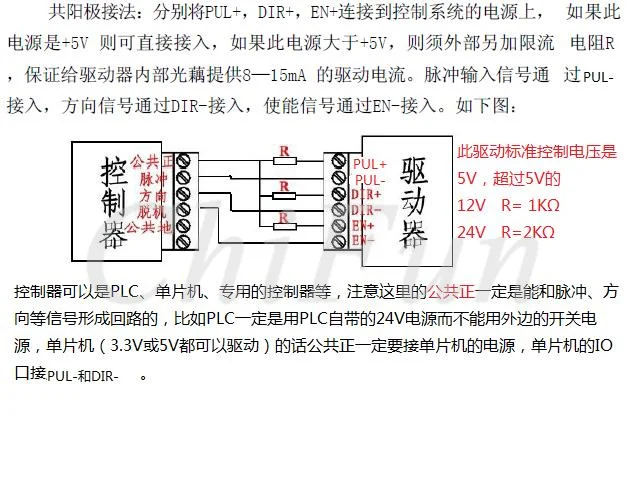

1. Обычное Анодное Соединение: CP +, DIR +, EN +, подключенное к системе управления источником питания, если источник питания + 5 В может напрямую получить доступ, если мощность больше + 5 В, то она должна быть внешней плюс ограничитель тока резистора R, обеспечивая 8 15 мА управляющего тока для привода внутреннего соединения. Импульсный входной сигнал подключается через CP-. В этот момент DIR-and EN-активны на низких уровнях.

2. Общий метод подключения к катоду: Подключите CP-, DIR-и EN-соответственно к земле системы управления (SGND, Изолируйте от источника питания); импульсный входной сигнал + 5 В добавлен CP +; в это время DIR + и EN + активны на высоком уровне. Значение подключения ограничительного резистора тока R такое же, как и обычный метод подключения анода.

Примечание:RU конец не подключен, когда EN действителен, Ротор двигателя находится в свободном состоянии (автономном состоянии), затем вы можете вручную повернуть вал двигателя, чтобы сделать регулировку для вас. Как только ручная регулировка завершена, EN отключен, чтобы продолжить автоматическое управление.

Настройки разделения:

Настройка тока:
