Портативный MT190 многомодовый ультразвуковой толщиномер с 100 h рабочее время

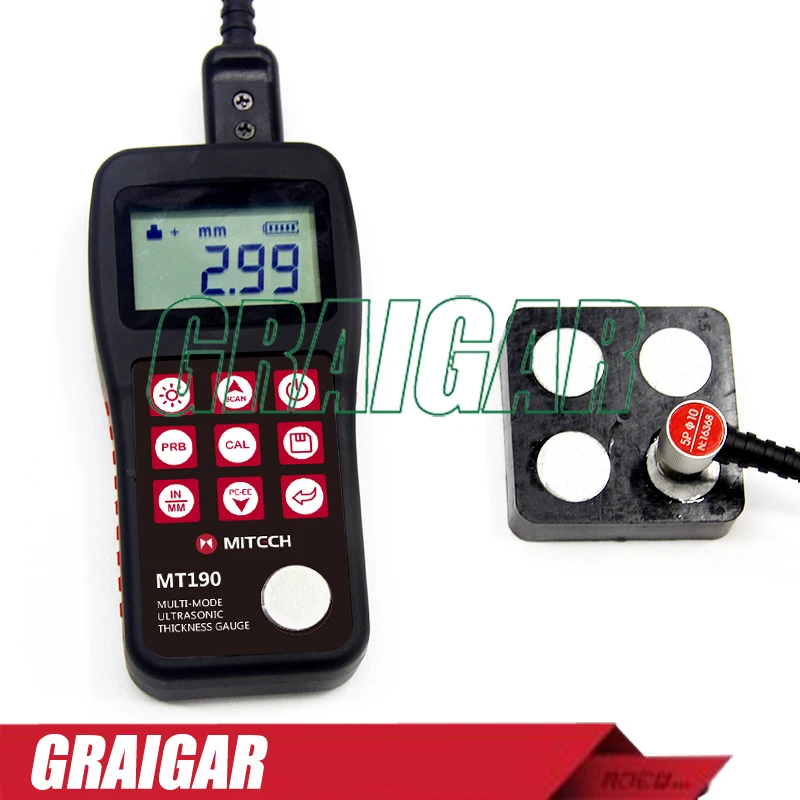

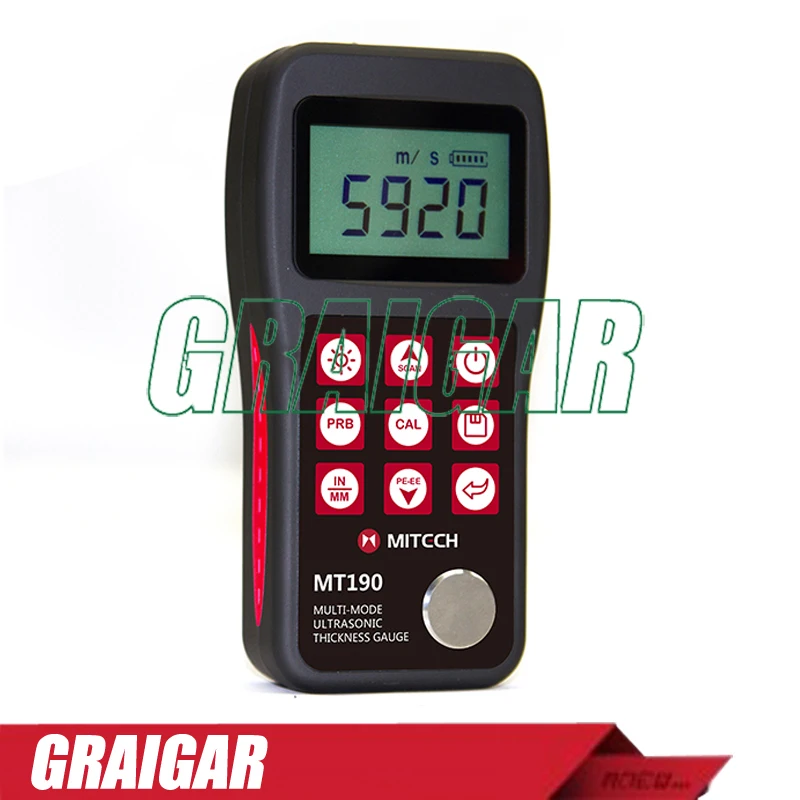

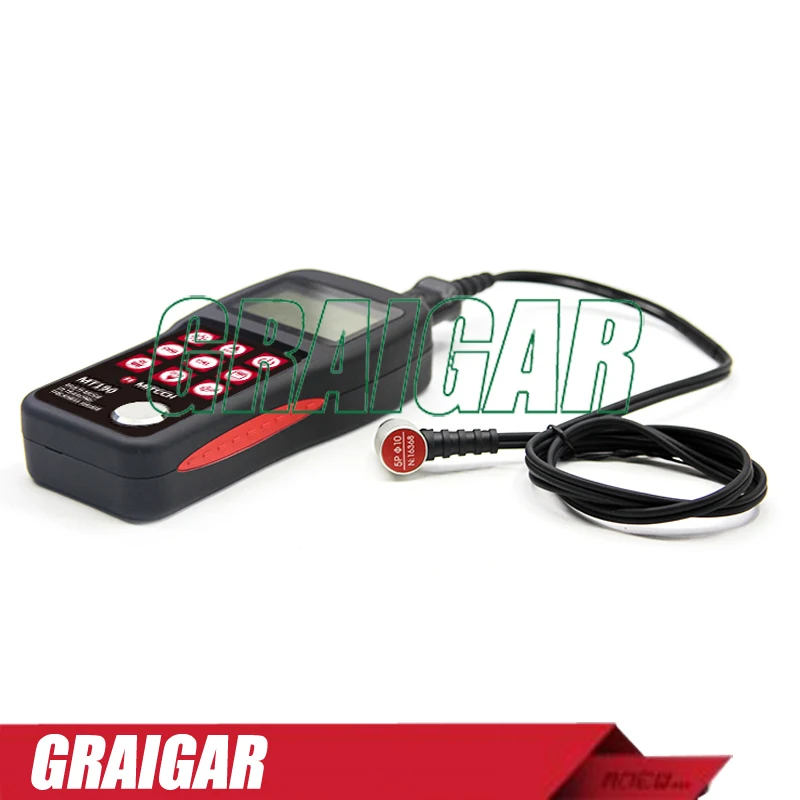

Miteh MT190 многомодовый Ультразвуковой толщиномер, на основе ультразвукового измерительного принципа, он может выполнять измерения толщины на широком диапазоне материалов, включая металлы, пластик, керамическое стекло и другие ультразвуковые хорошо проводящие материалы. Он также Способен измерять скорость звука объекта с известной толщиной. По сравнению с традиционным методом измерения, преимущество ультразвукового толщиномер состоит в том, что он может закончить измерение только в том случае, если он контактирует с одной стороны измеренной заготовки. Его уникальная производительность, способная для тестирования толщины через покрытие обеспечивает эффективное решение для тестирования заготовки покрытой поверхности или коррозионных материалов. Он может проверить заготовку непосредственно без необходимости избавления от поверхностного покрытия. Широко используется для мониторинга различных трубопроводов и сосудов под давлением, степень коррозии в нефтегазовой, химической, металлургической, судостроительной, авиационной, аэрокосмической и так далее. Он также используется для точного измерения различных пластин и деталей обработки. Это необходимый профессиональный Прецизионный инструмент для повышения эффективности производства и качества, а также экономии затрат.

Цифровой ультразвуковой толщиномер определяет толщину части или структуры, точное измерение времени, необходимого для короткого ультразвукового импульса, генерируемого преобразователем для перемещения через толщину материала, отражайте с задней или внутренней поверхности и возвращайте на преобразователь. Измеренное двустороннее время перевозки делится на два, чтобы учесть траекторию движения вниз и назад, а затем увеличивается на скорость звука в материале. Результат выражен в хорошо известных связях: H = v× t/2

Где: H-толщина испытательного элемента.

V-скорость звука в материале.

T-измеренное время перевозки.

Рабочая температура:-20 ℃ ~ + 60 ℃;

Температура хранения:-30 ℃ ~ + 70 ℃

Относительная влажность ≤90%;

Окружающая среда должна избегать вибрации, сильного магического поля, коррозионной среды и тяжелой пыли.

Мульти-режим: импульсный-эхо режим и эхо-режим.

Способен выполнять измерения на широком диапазоне материалов, включая металлы, пластик, керамика, композиты, эпоксиды, стекло и другие хорошо проводящие материалы ультразвуковой волны.

Модели преобразователей доступны для специального применения, в том числе для грубой зерновой материал и высокотемпературных применений.

Функция зонда-ноль, функция калибровки звука-скорости

Двухточечная функция калибровки.

Одноточечный режим и режим сканирования. Семь измерений в секунду в одноточечном режиме и 16 в секунду в режиме сканирования.

Индикатор состояния соединения, показывающий состояние соединения.

Единицы измерения: метрический/имперский блок выбирается.

Информация о аккумуляторе показывает остальную емкость аккумулятора.

Функция автоматического сна и автоматического отключения питания для сохранения срока службы батареи.

Дополнительное программное обеспечение для обработки данных памяти на ПК.

Измерительная труба и трубки.

При измерении части трубы для определения толщины стены трубы, ориентирование преобразователей важно. Если диаметр трубы больше, чем приблизительно 4 дюйма, измерения должны быть сделаны с помощью преобразователя, ориентированного таким образом, чтобы зазор на поверхности тела был перпендикулярным (под прямым углом) к длинной оси трубы. Для меньших диаметров труб необходимо выполнить два измерения, один с перпендикулярным зазором, другой с зазором, параллельным длинной оси трубы. Меньшее из двух отображаемых значений следует затем принимать в качестве толщины в этой момент.

Измерительный горячими поверхностями

Скорость звука через вещество зависит от его температуры. По мере нагревания материалов скорость звука через них уменьшается. В большинстве применений при поверхностных температурах менее 100 ℃, специальные процедуры не должны быть замечены. При температурах выше этой точки скорость звука измеряемого материала начинает иметь заметный эффект при ультразвуковом измерении. При таких высоких температурах рекомендуется, чтобы пользователь выполнял калибровку на образце известной толщины, которая находится на температуре материала, которую необходимо измерить, или около. Это позволит манометру правильно рассчитать скорость звука через горячий материал.

При измерении на горячих поверхностях может также потребоваться специальный высокотемпературный преобразователь. Эти преобразователи построены с использованием материалов, которые могут выдерживать высокие температуры. Даже в этом случае рекомендуется оставить зонд в контакте с поверхностью в течение короткого времени, как это необходимо для получения стабильного измерения. В то время как преобразователь соприкасается с горячей поверхностью, он начнет нагреваться, и через тепловое расширение и другие эффекты, может начать отрицательное воздействие на точность измерений.

Измерительный инструмент для удаления слоистых материалов.

Ламинированные материалы уникальны в том, что их плотность (и поэтому скорость звука) может значительно отличаться от одного предмета к другому. Некоторые ламинированные материалы могут даже демонстрировать заметные изменения скорости звука на одной поверхности. Единственный способ надежно измерить такие материалы-выполнить калибровочную процедуру на образце известной толщины. В идеальном случае этот образец должен быть частью того же предмета, который измеряется, или, по крайней мере, из той же партии ламинирования. Путем калибровки каждого тестового элемента индивидуально, эффект изменения скорости звука будет минимизирован.

Дополнительное важное внимание при измерении ламинатов заключается в том, что любые включенные в комплект воздушные зазоры или карманы могут привести к раннему отражению ультразвукового луча. Этот эффект будет замечен как резкое снижение толщины в другой обычной поверхности. Хотя это может мешать точному измерению общей толщины материала, это обеспечивает потребителю положительную индикацию воздушных зазоров в ламинате.

Пригодность материалов

Ультразвуковые измерения толщины основаны на прохождении звуковой волны через измеряемый материал. Не все материалы хорошо передают звук. Ультразвуковое измерение толщины является практичным в широком спектре материалов, включая металлы, пластмассы и стекло. Материалы, которые трудно включить некоторые литые Материалы, бетон, дерево, стекловолокно и некоторые резиновые.

Контактной жидкости

Для всех ультразвуковых применений требуется некоторое средство, чтобы соединить звук от преобразователя до испытательного элемента. Обычно в качестве средства используется высокая вязкая жидкость. Звук, используемый при ультразвуковом измерении толщины, не пропускает воздух эффективно.

В ультразвуковом измерении может использоваться широкий спектр материалов для установки. Пропиленгликоль подходит для большинства применений. В сложных условиях, когда требуется Максимальная передача звуковой энергии, рекомендуется глицерин. Однако на некоторых металлах глицерин может повысить коррозию путем поглощения воды и, таким образом, может быть нежелательным. Другие подходящие соединения для измерений при нормальных температурах могут включать воду, различные масла и смазки, гели и силиконовые жидкости. Для измерения при повышенной температуре Потребуется специально разработанная высокотемпературная муфта.

Имманентное ультразвуковое измерение толщины-это возможность того, что прибор будет использовать второй, а не первый Эхо с задней поверхности материала, измеряемого в стандартном импульсном эхо-режиме. Это может привести к толщины, которая в два раза больше, чем должна быть. Ответственность за правильное использование инструмента и распознавание этих типов явлений лежит исключительно на потребителе инструмента.
