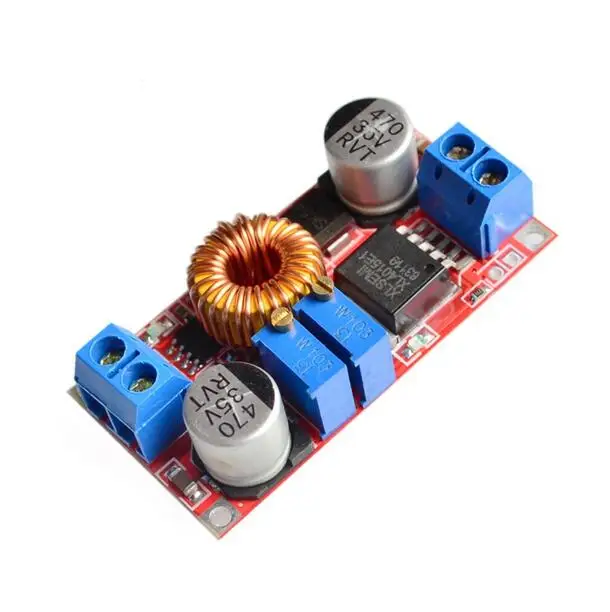

Постоянный ток постоянное давление большой 5 А литий ионный аккумулятор зарядный

Постоянный ток постоянное давление большой 5 А литий ионный аккумулятор зарядный

Свойство модуля

Неизолированный понижающий модуль

Метод выпрямления

Асинхронное выпрямление

Входное напряжение

5 В-32 в

Выходное напряжение

0,8 В-30 в

Выходной ток

Регулируемый максимум 5A

Эффективность преобразования

95% (самый высокий)

Частота переключения

300 кГц

Выходная пульсация

50 мВ (макс.) 20 м полоса пропускания

Регулирование нагрузки

+ 0.5%

Регулирование напряжения

+ 2.5%

Рабочая температура

-40 градусов C до + 85 градусов C

Размер

51*26,3*14 (Д * Ш * В) (мм)

Особенности продукта:

В этом модуле используется импортный высококачественный чип, высокая эффективность (до 95%), в то время как тепло небольшое, максимальный ток может достигать 5А, В то же время с оригинальным усилителем TI для контроля выходного тока, выход очень стабильный.

* Этот модуль использует низкий ESR оригинальный SANYO фильтр конденсатор может сделать пульсацию напряжения так же низко, как 50мв!

С помощью этого модуля машинного патча, пайки оплавления и каждого модуля до отгрузки после испытания на старение в течение двух часов, чтобы обеспечить высокую надежность.

Теплый совет: большинство модулей только для того, чтобы предоставить Описание введения или отправить информацию, нет технической консультационной поддержки, пожалуйста, позаботьтесь о новичках.

* Этот модуль является понижающим модулем, который можно регулировать с помощью модуля выше, что синее Регулируемое сопротивление для изменения выходного напряжения. Разница в давлении на входе и выходе составляет 1 в, минимальное выходное напряжение 0,8 В.

Этот модуль отмечен выше входом (вход, вход + (отрицательный) вход-(выход), выход + (положительный, отрицательный) выход) должен быть правильно подключен, В противном случае это может привести к повреждению модуля.

Метод зарядки аккумулятора:

1. Необходимо определить плавающее напряжение аккумуляторной батареи и зарядный ток, Модуль входного напряжения;

2. Отрегулируйте потенциометр, Отрегулируйте выходное напряжение до 5 В.

3 Используйте мультиметр 10 А Блок тока для измерения выходного тока короткого замыкания, регулируя потенциометр постоянного тока, чтобы сделать выходной ток до заданного значения тока зарядки;

4. Зарядный ток лампы по умолчанию составляет 0,1 заряда тока (значение постоянного тока).

5 для регулировки выходного напряжения потенциометра постоянного напряжения для поплавкового напряжения;

6. Подключите аккумулятор.

(1, 2, 3, 4, 5 шагов для входного источника питания модуля, выход не подключен к батарее

Светодиодный метод постоянного тока вождения:

1. Убедитесь, что вам нужно управлять светодиодным рабочим током и максимальным рабочим напряжением;

2. Отрегулируйте потенциометр, Отрегулируйте выходное напряжение до 5 В.

3 Используйте мультиметр 10 А Блок тока для измерения выходного тока короткого замыкания, регулируя потенциометр постоянного тока, чтобы сделать выходной ток до предварительно определенного рабочего тока светодиода;

4. Отрегулируйте потенциометр, чтобы сделать выходное напряжение до максимального рабочего напряжения светодиода;

5. Подключение к светодиодам, испытательная машина.

(1, 2, 3, 4 шага для входного источника питания модуля, выход не подключен к светодиодной лампе
