S5300PCI-EX1 платформа разработки основные характеристики оборудования:
FPGA: EP4CGX30CF23C8 (опционально EP4CGX50CF23, EP4CGX75CF23, pin полностью совместим), скорость устройства также опционально-6,-7 высокоскоростных устройств. FPGA предоставляет PCI-E жесткий IP, для достижения протокола PCI-E 1,1 физический слой и протокол соединения данных, пользователям нужно только разработать протокол PCI-E TLP (слой передачи данных) и слой приложения, упрощает дизайн пользователя. Physical layer и data link layer по жесткой IP реализации, не занимает FPGA ресурсы, стабильные и надежные.
64-битный модуль SDRAM 100 МГц: Стандартный чип памяти SDRAM 32 м, может обеспечить 32 м, 64 м, 128 м байт емкости памяти, может достичь 100 (скорость устройства-8) /133 (скорость устройства-7) Тактовая частота МГц, для достижения минимальной скорости считывания и записи 800 Мб/сек.
120 пользователь GPIO вход и выход: Поддержка ввода-вывода напряжения 3,3 V, 2,5 V, 1,8 V и 1,5 V, поддержка LVDS вход и выход.
JTAG и как порт загрузки: Поддержка QUARTUS 11,0 онлайн-отладка и функция загрузки сборника, устройство конфигурации EPCS16 для удовлетворения максимальных требований к конфигурации EP4CGX70.

Основные характеристики программного обеспечения платформы разработки S5300PCI-EX1:
PCI-EX1 жесткий IP: реализованный на внутреннем оборудовании FPGA, не занимает FPGA ресурсы, для достижения протокола PCI-E физический слой и слой передачи данных, стабильный и надежный, слой передачи данных и интерфейс слоя приложения с использованием интерфейса AVALON ST.
Уровень передачи данных PCI-E: полный дизайн исходного кода VHDL для достижения уровня передачи данных протокола PCI-E (TLP слой), поддержка чтения памяти, записи памяти, чтения памяти DMA, записи памяти DMA, DMA полное чтение памяти, чтение памяти и другие типы форматов пакетов TLP, Размер загрузки данных для поддержки 8-128 байт автоматически изменяется, интерфейс с использованием интерфейса AVALON ST, непосредственно подключен к жесткому IP интерфейсу FPGA PCI-E.
Инструкция по применению слой: полный VHDL исходный код дизайн, поддержка 64-разрядных FIFO интерфейс входа и выхода, 32-битный SLAVE памяти карты чтения и записи интерфейс, поддержка внешнего прерывания входного сигнала.
Интерфейс чтения и записи памяти SDRAM: полный дизайн исходного кода VHDL, контроль ввода и вывода данных для передачи SDRAM, передачи данных и функций кэша.
Драйверы и тестовые программы: платформа разработки драйверов и приложений с помощью платформы разработки VC6, инструменты разработки DDK для поддержки, драйверы и приложения, полный дизайн исходного кода, поддержка чтения и записи DMA, отображение памяти чтение и запись, функция прерывания ввода. Драйвер поддерживает тест производительности чтения и записи DMA, тест проверки данных DMA и функцию хранения данных. Драйв и процедуры тестирования с использованием структуры драйвера WDM, поддержка WIN2000, XP, WIN7 и других операционных систем.

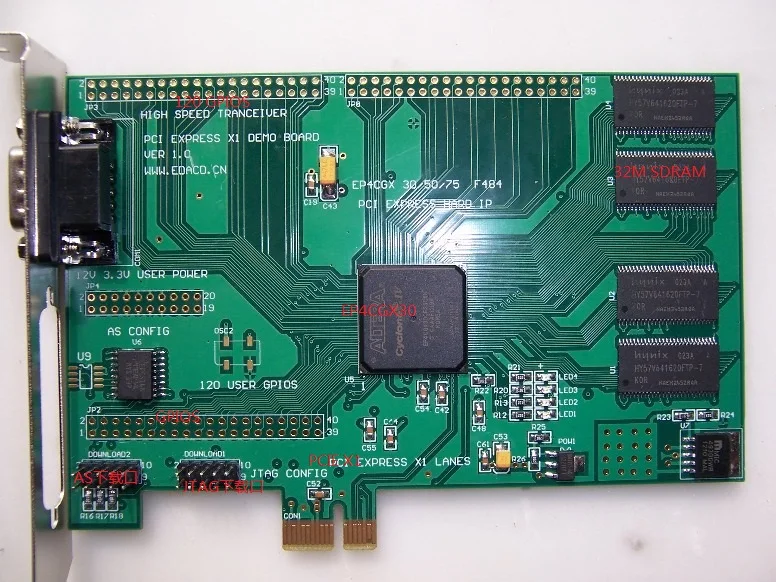

Схема внутреннего порта Высокоскоростной платформы разработки данных S5300 PCI-E следующая:


Набор платформы разработки S5300 PCI-EXPRESSX1 включает в себя следующее:
S5300 PCI-E x1 Разработка платформы аппаратных плат один;
Бортовой 32 M байт SDRAM;
ALTERA BYTEBLASTER2 загрузка линии one;
ALTERA QUARTUS2 11,0 установка платформы разработки CD;
DDK и DRIVERWORKS driver development tools CD;
FPGA внутренний исходный код дизайна и использования руководство и описание;
Полный дизайн исходного кода драйвера, руководство по эксплуатации и описание;
S5300 схема схемы и PCB дизайн библиотеки;

Производительность и совместимость, тестирование стабильности
Плата разработки PCI-E протестирована на следующем ПК-совместимом и работает нормально:
Тест производительности с использованием максимального цикла передачи, каждый DMA Размер блока 512 K байт, в соответствии со средним потоком 60 секунд, рассчитано на количество секунд для переноса количества DMA блок расчета. Влияние производительности PCI-E в дополнение к размеру блока DMA, полезная нагрузка PCI-E (нагрузка данных) также влияет на производительность чтения и записи. Общий набор микросхем ПК поддерживает 128 байт DMA считывания и записи, 128 байт полезной нагрузки DMA скорость чтения и записи 82%, небольшое количество микросхем ПК поддерживает 256 байт DMA чтение и запись, вы можете открыть внутри CMOS, улучшить производительность чтения и записи, 256 байт полезной нагрузки DMA скорость чтения и записи 91%.
DMA нагрузка данных составляет 128 байт производительности:
CPU операционная система DMA считывание (хост-память на карту) DMA запись (карта на хост-память)
CORE-I3 XP 121 M байт/second 176 M байт/second
Ядро E7200 XP 113 M байт/сек 165 M байт/сек

DMA нагрузка данных 256 байт производительности:
CPU операционная система DMA считывание (хост-память на карту) DMA запись (карта на хост-память)
CORE-I3 XP 156 M bytes/s 187 M bytes/second
AMD965 XP 142 M байт/сек 192 M байт/сек


S5300 PCI-EX1 Разработка платформы Применение:
Промышленный сбор данных, a/d, d/a преобразование данных, обработка данных
Высокоскоростное получение видео с высоким разрешением, 1080 P отображение видео в реальном времени;
Высокоскоростная буферизация данных, высокоскоростное шифрование данных
Высокоскоростной Промышленный контроль;
