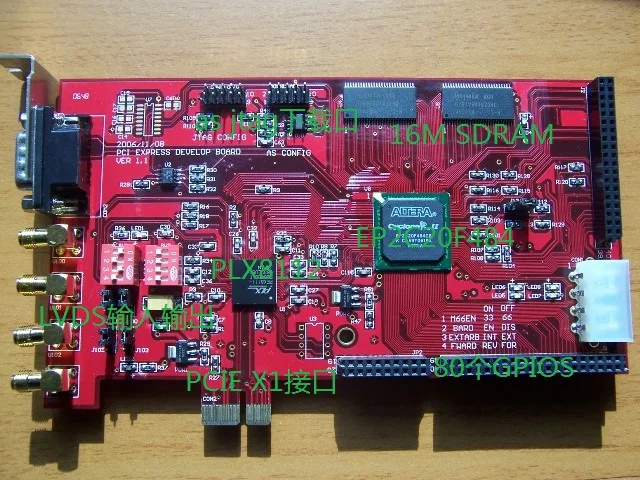

Макетная плата S2500 с использованием интерфейса PCI-E x1, для удобства пользователей, для разработки собственных, обеспечивает 80 доступных FPGA IO

Вход и выход, максимальный 32-канальный интерфейс LVDS Вход и выход, интерфейс LVDS может подойти для 460 Мбит/с, пользователь может дизайнерских приложений

Карты, такие как внешний A / D сбор данных, обработка данных изображения и другие системные приложения, без необходимости интерфейса PCI-E

В
Чип интерфейса PCI-E с использованием PLX PLX8111BB66BC, полностью поддерживает протокол PCI-E 1.0A, максимальный внешний интерфейс

Поддержка 66 м Рабочая частота, 32-разрядный шина, Поддержка Максимальная 266 Mбайт/сек взрыв Пике высокая скорость передачи данных.
Чип core FPGA использует новый циклонный чип ALTERA компании 2 FPGA серии FPGA, модель EP2C20F484C8, емкость

20000 logic macrocells, эквивалент стандартного 600000 logic gate, скорость-8, после того, как система сбора скорости может быть достигнута

100 МГц, может поддерживать развитие системы NIOS2 с ядром сопк ALTERA, создание среды NIOS2, собранной после выполнения

Линейные файлы могут быть загружены через интерфейс PCI к флэш-памяти макетной платы;
Бесплатные инструменты для разработки ALTERA QUARTUS2 6,0 CD;
Бесплатные драйверы и инструменты разработки драйвера NTDDK;
Макетная плата поддерживает загрузку AS и JTAG, с бесплатной платой разработки ALTERA
BYTEBLASTER 2 скачайте кабель для пользователей;

Рабочие параметры:
Интерфейс внешней шины FPGA поддерживает 8,16,32,64 битную шина передачи данных, может быть напрямую и ЦП, SDRAM, FIFO, SRAM

, Внешний интерфейс чип и другое оборудование напрямую подключены.
Ниже представлена плата разработки FPGA, внутренний интерфейс ядра IP:
Шина PCI 2,3 стандарт, 32-разрядный автобус, полностью VHDL исходный код предназначена для обеспечения;
Поддержка стандарта частоты работы шины PCI 66M;
Поддержка чипа PCI bus, чтение, настройка записи;
Поддержка PCI bus IO чтения, IO записи;
Поддержка PCI bus BUS MASTER read, BUS MASTER read;
Поддержка внутренних разъемов DMA и генерации внешних входов шины;
Поддержка PCI ввода-вывода пространства, Размер 256 байт;
Поддерживает пространство памяти PCI, размер 4M байт;
Поддержка доступа к разъему PCI, длина соединения от 8 до 128, Длина двух слов;
Пользователь может определить свой собственный идентификатор устройства и номер производителя;

1 FPGA внутренний 16C450 последовательный порт, полностью VHDL ядро предусмотрено;
1 группа 4MX32 бит SDRAM, 66M / 100M Рабочая частота, максимальная емкость для поддержки 64-битного SDRAM интерфейса, полностью VHDL

Предоставлен базовый код интерфейса SDRAM;
Входные и выходные функции интерфейса LVDS, обеспечивающие до 16 пар входных и 16 пар выходных функций, входную частоту интерфейса LVDS

До 480 Мбит/с, выход может достигать 360 Мбит/с, FPGA поставляется с приемопередатчиком, без поддержки внешнего интерфейса, подходит для

Высокоскоростная функция передачи данных;
4 Светодиодный индикатор состояния, обеспечивающий возможность отлаживания и тестирования;

Внешний Стандартный 32-битный шины данных, обеспечивая dma передача данных потенциала;
С помощью 2,54 мм 100-контактный разъем, обеспечивает 80 GPIO вход и выход, с
Домашние хозяйства могут сконструировать свои собственные платы A / D, вставленные на платформе разработки, внешний автобус
Рабочая частота интерфейса может достигать 100 МГц;
Вышеуказанные функции оснащены интерфейсом PCI для доступа и работы, что обеспечивает драйвер Windows 2000 / XP WDM и тестирование

Исходный код программы. Тестовая программа может проверить функциональность и производительность интерфейсов, таких как SDRAM и DMA передача данных для платформы разработки.

Набор платформы разработки S2500 включает в себя:
S2500 PCI-E x1, платформа разработки, аппаратная плата;
ALTERA BYTEBLASTER2 загрузка линии 1;
ALTERA QUARTUS2 6,0 платформа разработки, установка CD;
WIN2K / XP DDK и драйвер, инструменты для разработки
Компакт-дисков;
Внутренний код FPGA, используйте руководство и описание;
Полный драйвер, дизайн исходного кода, используйте руководство и описание;
Проектная схема PCI-E;
Схема S2300 и дизайн печатной платы;

Область применения:
Сбор данных, a / d, d / a трансформация данных, обработка данных
Многоканальное расширение 232/485, без внешнего 16c550, 1C6 может обеспечить до 12 последовательных портов,
Многоканальный цифровой ввод/выход, может быть расширен до 64 дороги;
Буферизация данных Pci, шифрование данных;
Промышленное управление;

Производительность и совместимость, тестирование стабильности
Макетная плата PCI-E протестирована на следующем ПК-совместимом и питается нормально:
Тест производительности, используя максимальный цикл передачи, каждый DMA Размер блока 512K байт, в соответствии со средним потоком 5 секунд, рассчитан на 1

Сколько времени занимает DMA блок передается.
Материнская плата памяти процессора, чипсет, операционная система DMA, чтение DMA, запись
P4 2,66G 512M DDR 915P 533 FSB WIN2000 / XP 182M байт/сек 217M байт/сек

Запись DMA (как PCI, так и память) выше, чем чтение DMA (как память к PCI-E), потому что PCI-E записывается в DMA

Линия 4K байт (82801FB) Глубина кэша, и DMA читает, потому что вам нужно читать память и ждать данных от памяти до

Передача PCI-E, таким образом, производительность низкая, другая шина PCI-E для интерфейса шина передачи данных без совместного использования, полоса пропускания для оборудования

Чтобы вставить несколько карт, когда интерференция не будет мешать передачи данных, в то время как шина PCI для интерфейса шины передачи данных, несколько карт

Будет разделять полосу пропускания, снижать производительность;
