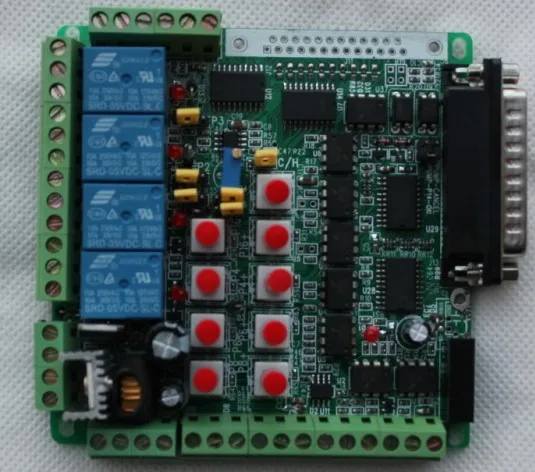

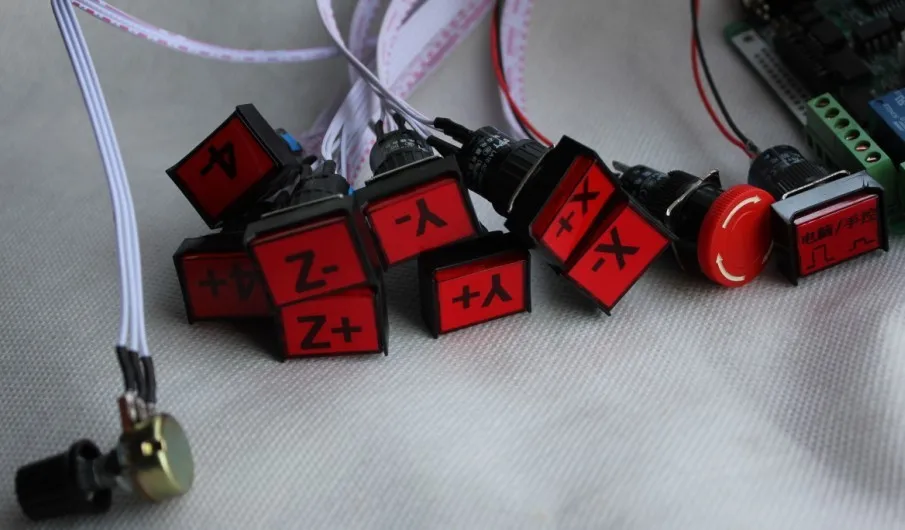

Хорошие новости, изоляционный интерфейс платы теперь имеет 8 кнопок руководство (X + X-, Y + Y-, Z + Z-, 4 + 4-), компьютерный/ручной переключатель управления и ручной потенциометр скорости подачи сделаны из внешней формы, в процессе может перемещать управление вращением двигателя, более удобный и гуманизированный. В пересчете на фотографии заключаются в следующем:

I. Краткое описание:

Плата интерфейса основана на Соединенных ШтатахMACH3Предназначен для приложений программного обеспечения. УMACH3Все функции параллельных портов. Самое высокое может быть достигнуто6Оси рычажный механизм управления. Он в основном используется в интерфейсе управления цифровым управлением станков. Такие как гравировальный станок с ЧПУ, гравировальный станок с лазерной гравировкой, станок для резки пламени, токарный станок с ЧПУ, шлифовальный станок с ЧПУ. Пенопластовые станки, деревообрабатывающие гравировальные машины и другое счетное оборудование, по низкой цене, полнофункциональные, простые в использовании характеристики.

Два, характеристики производительности:

ОдинСверхвысокоскоростной чип используется для усиления и изоляции сигнала, поэтому он безопасен, более стабильный и надежный.

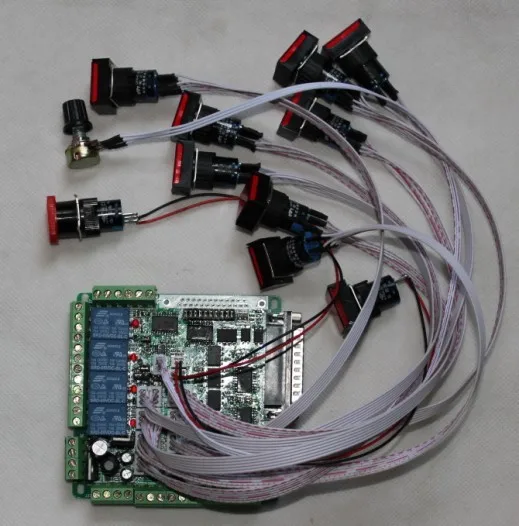

2.Платы, установленные9Кнопка Ручного Управления, компьютер, ручное управлениеXYZA4Положительное вращение и скорость двигателя вала, а также Кнопка аварийной остановки, используются для аварийного отключения. Эта функция очень удобна, когда вся машина переключается.

Примечание: после того, как машина работает нормально. Создайте ящик для этой платы интерфейса. Выключатель подключен к свинцовому выключателю, соответствующий выключатель и индикаторная лампа выставлены за пределами шкафаMACH3Плата интерфейса идеально подходит. Поместите драйвер двигателя и источник питания вместе в чехол. Стандартная коробка NC может быть завершена. На рынке есть переключатели и индикаторы (сиденья), и есть много стилей. Это полная система ЧПУ после того, как она сделана.

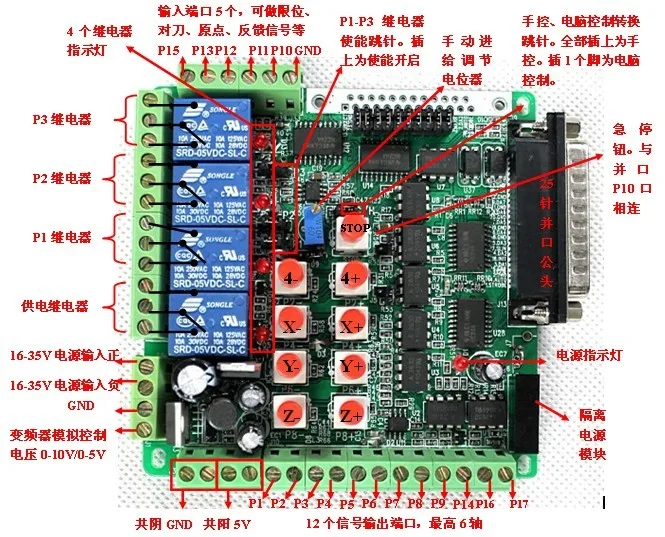

ТриПлата оснащена4Дорога релейный выход. Их можно подключить к главный выключатель питания. Главный переключатель вала, переключатель охлаждающего насоса, переключатель соленоидного клапана. Том случае, если он будет проводиться как5Управление осью, из-за параллельных портовых ресурсов компьютера, только2Доступны два реле. Том случае, если он будет проводиться как6Управление осью, из-за параллельных портовых ресурсов компьютера, только1Мощность, общий выключатель питания, реле можно использовать. Каждая операция реле включает соответствующие настройки пропуска. Когда соответствующее реле вытягивается, светильник индикатора будет включен.

4.Оборудование0-10VИли(0-5 ВОпционально)Аналоговый выход функция. Полезная модель удобна для подключения периферийного преобразователя частоты и управления регулированием скорости главного вала преобразования частоты. Периферийный лазерный драйвер также может использоваться для контроля мощности лазерного излучения.

5.Питающее напряжение входного сигнала. Просто введите все в пути12V-35VИсточник питания постоянного тока, с источником питания, обратной функцией.

ШестьДля того, чтобы открытьMACH3Параллельный порт все12Бар выходной сигнальной линии. В общей сложности Инь или Ян (поддержка5V) Подключение, выход к шаговому моторному масляному приводу, серводвигатель. Самое высокое может быть достигнуто6Оси связь. Используется двойной дифференциал10 мПолоса пропускания оптопары изолирована. На пластине также расположен отсек для изоляции зазора воздуха. Фактор безопасности еще больше улучшен. Может лучше гарантировать безопасность вашего компьютера и вашего компьютера.

7.Для того, чтобы открытьMACH3Параллельный порт все5Метод подключения к общей линии. Среди4(LuP11.12.13.15Двойной дифференциальный в комплекте10 мПолоса пропускания оптопары изолирована, это4Интерфейс Цепи используется для ввода сигнала штифта главного вала кодирования диска, или входной штифт сигнала диска ручного колеса кодирования и т. Д., И Высокоскоростная и высокая передача сигнала.1(LuP10) Используется в обычной оптической изоляции муфты. Это5Входной сигнал дороги может быть подключен к пределу, настройке инструмента, источнику, внезапной остановке, диску кодирования, входному сигналу и тому подобное.

8.Параллельный порт сигнала целое усиливающее часть Профессиональный изолированный источник питания, нет необходимости повторно подключатьUSBПодходит для питания, более удобен в использовании.

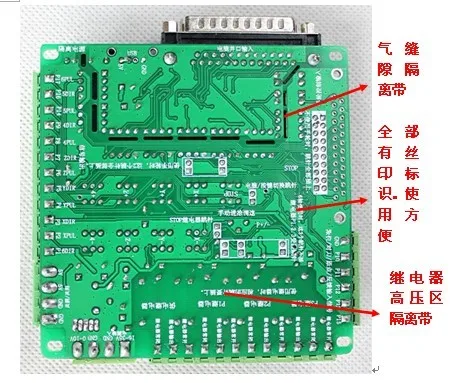

ДевятьЗадний экран платы интерфейса имеет отметку каждого функционального интерфейса, что более удобно в использовании.

ДесятьОн оснащен интерфейсом ручного колеса и может быть соединен с нашим специальным ручным колесом

Длина и ширина печатной платы составляет 100*100 мм, обеспечивая параллельный порт.
