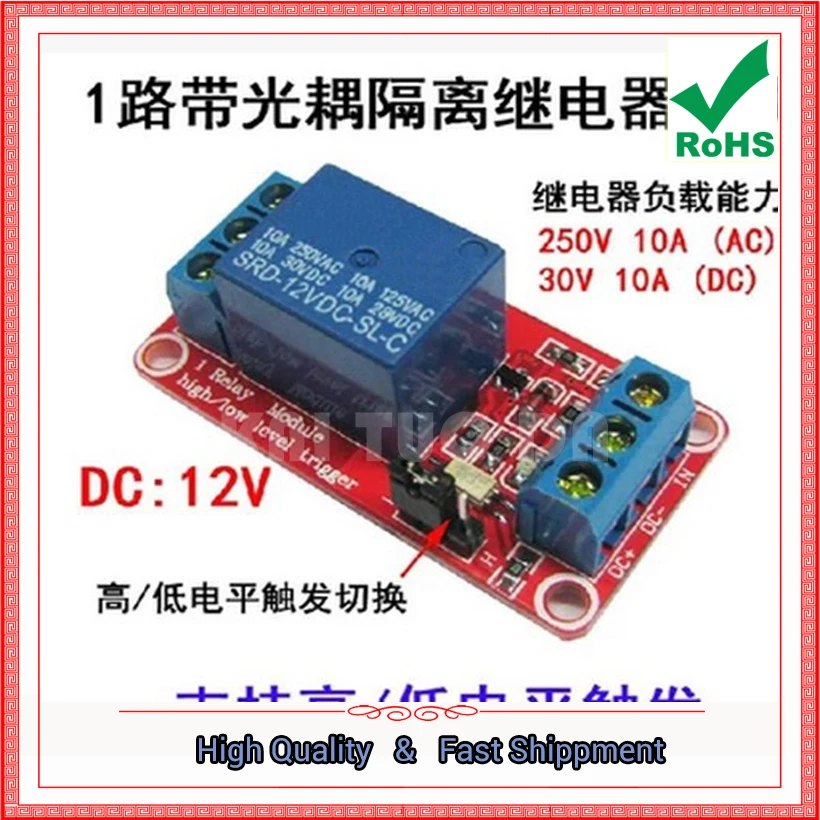

1-полосный (одноканальный) релейный модуль с платой реле оптопары триггер

1-полосный (одноканальный) релейный модуль с платой реле оптопары триггер

Описание модуля:
1. Модуль использует подлинное реле высокого качества, обычно открытый интерфейс Максимальная нагрузка: 250 В/10 А, 30 В/10 А постоянного тока;
2. Использование изоляции патча оптопары, способность привода, стабильная производительность; Триггер тока 5ма;
3. Рабочее напряжение модуля составляет 12 В

4, модуль можно установить с помощью jumper high или low trigger;
5. Отказоустойчивая конструкция, даже если линия управления выключена, реле не будет двигаться;
6, индикатор питания (зеленый), индикатор состояния реле (красный)
7. Дизайн пользовательского интерфейса, все интерфейсы могут быть напрямую подключены через клеммные провода, очень удобно
8, Размер модуля: 50 мм * 26 мм * 18,5 мм (Д * Ш * В)
9, с 4 фиксированный Болт отверстия, отверстия 3,1 мм интервал: 44,5 мм * 20,5 мм
Два интерфейса модуля:
1, DC +: Затем источник питания положительный (напряжение в соответствии с требованиями реле 12 В)
2, DC-: подключение к источнику питания отрицательное
3, в: может быть реле высокого или низкого уровня
Релейный выход:
1, нет: реле, как правило, открытый интерфейс, реле тянет перед подвеской, после соединения с COM коротко
2, COM: общий интерфейс реле
3, NC: реле нормально закрытый интерфейс, реле перед подключением к короткой связи, тянуть после подвески

Высокий и низкий триггер Выберите сторону:

1. Перемычка и низкая короткая, когда триггер низкий;

2. Когда джемпер и высокие шорты высоки, триггер высокий.
