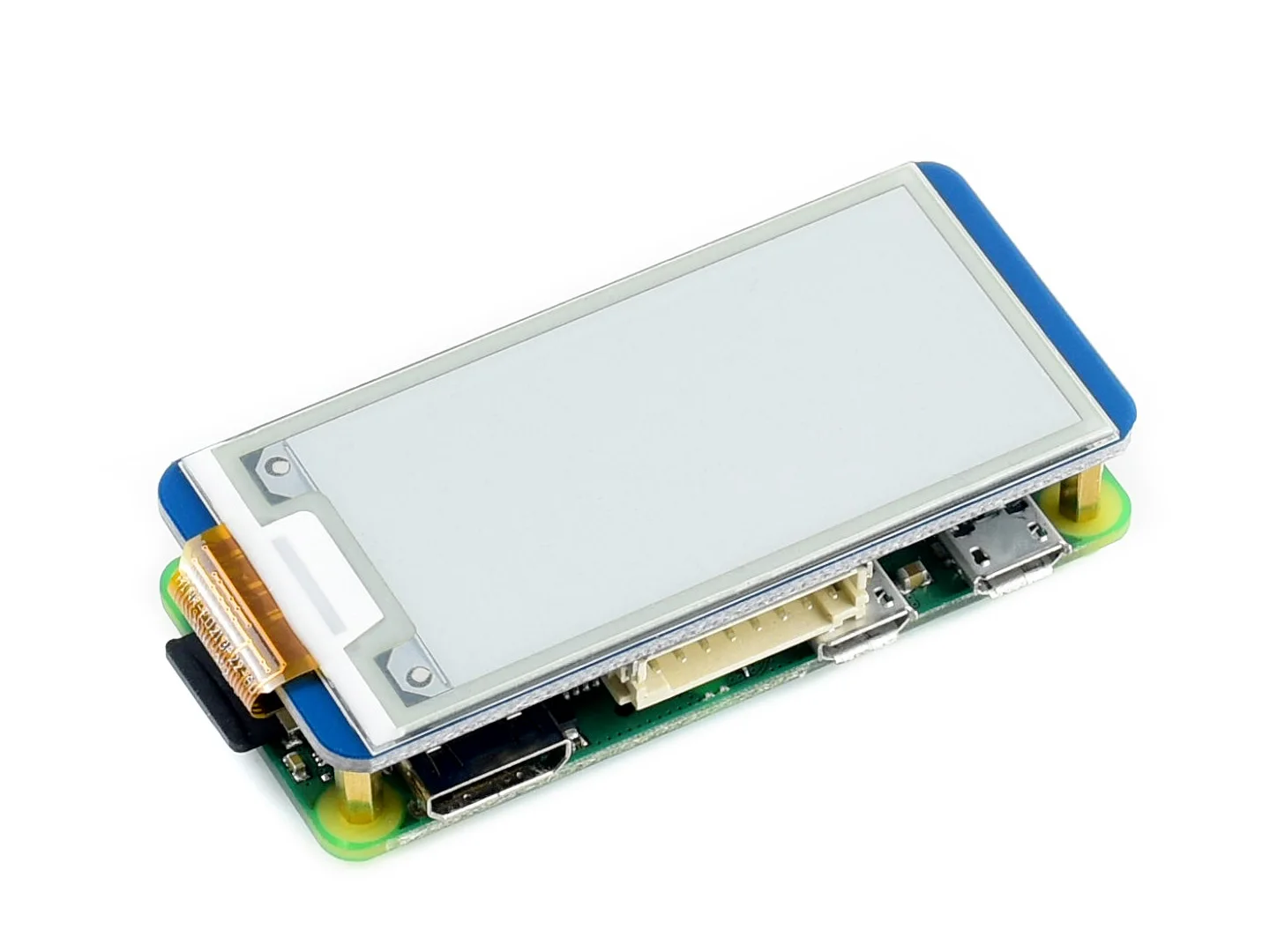

Waveshare 2 13 дюйма E Ink Дисплей шапка для Raspberry Pi 4 черный/белый два Цвета электронной

250x122, 2,13 дюймов E-Ink дисплей шляпа для Raspberry Pi, SPI интерфейсОбзор

Это E-Ink display HAT для Raspberry Pi, 2,13 дюймов, разрешение 250x122, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает частичное обновление.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

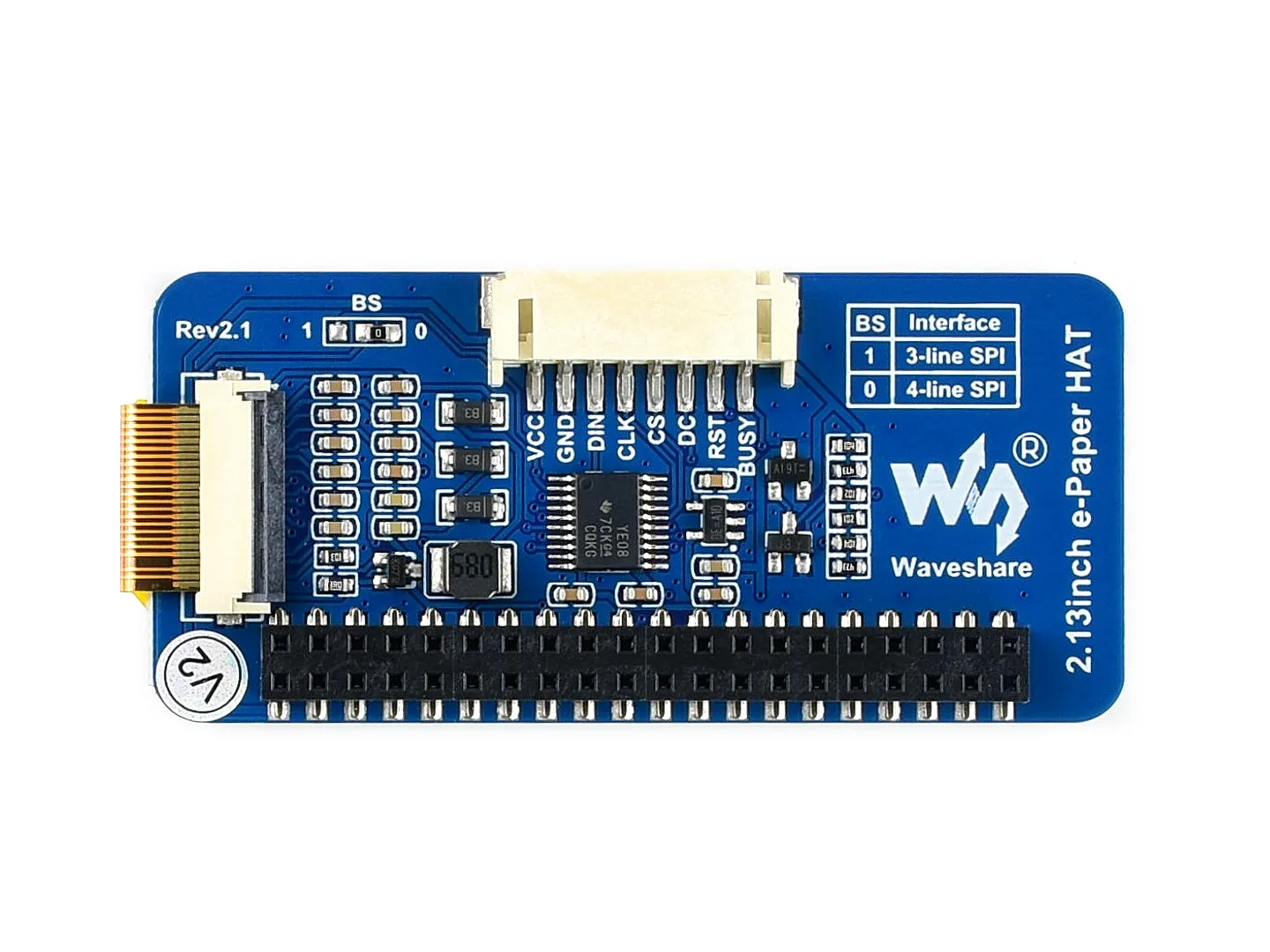

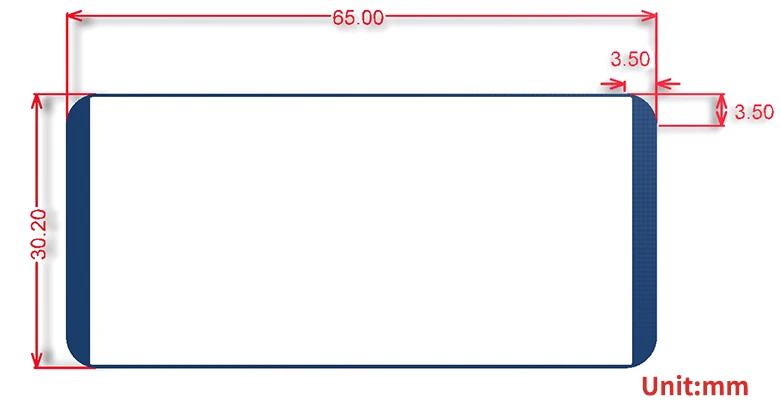

ОсобенностиНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияСтандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson NanoИнтерфейс SPI, для подключения к другим платам контроллера, таким как Arduino/Nucleo и т. д.Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCUПоставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)Технические характеристикиРабочее напряжение: 3,3 V/5VИнтерфейс: SPIРазмер контура: 65 мм × 30,2 ммРазмер дисплея: 23,71 мм × 48,55 ммТочка шаг: 0,194 × 0,194Разрешение: 250 × 122Цвет дисплея: черный, белыйСерый уровень: 2Частичное обновление: 0,3 sВремя полного обновления: 2sМощность обновления: 26,4 МВт (typ.)Мощность в режиме ожидания: <0,017 МВтУгол обзора: >170 °ИнтерфейсСимволОписаниеVCC3,3 V/5VGNDНаземныйNCNCDINSPI MOSI pinCLKSPI SCK pinCSВыбор чипа SPI, низкая активностьПостоянный токВыбор данных/команд (высокий для данных, низкий для команды)RSTВнешний сброс, низкий уровень активностиЗанятВыходное напряжение, высокая активностьРазмеры Ресурсы для развития

Вики:Флуоресцентный

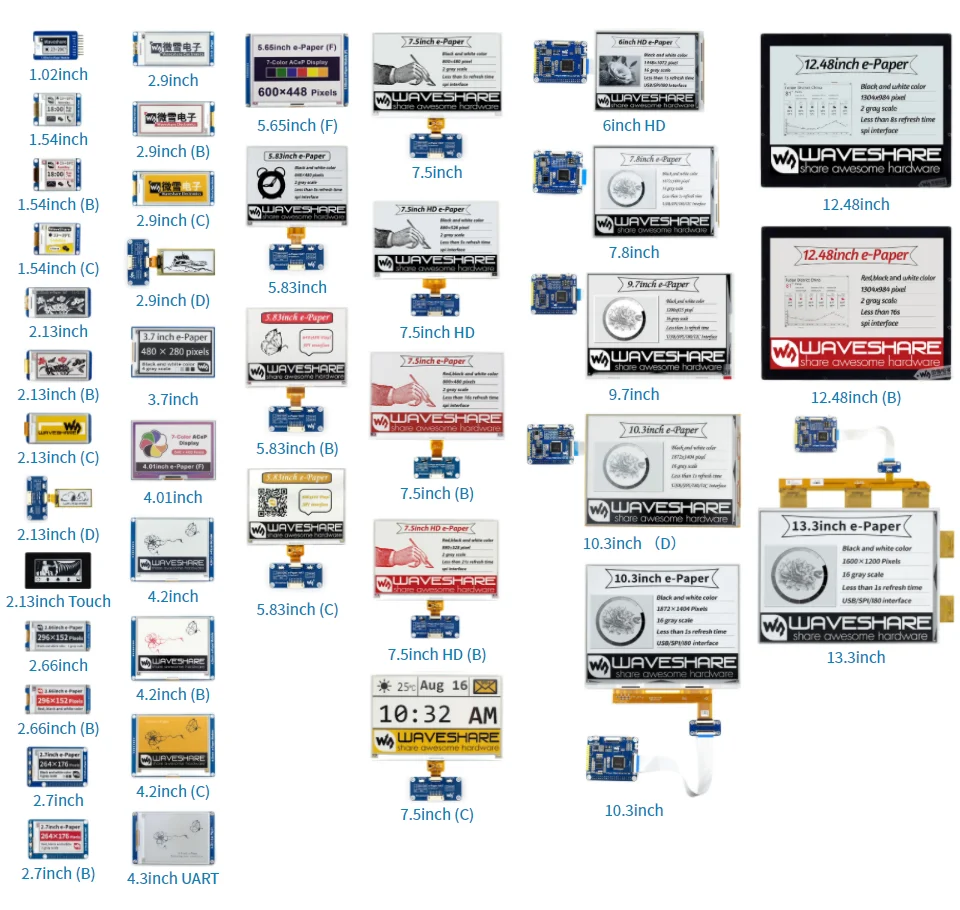

Руководство по выборуНомер деталиЦветаСерые весыРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновление1.PI HEAD-ER2.FLEXI-BLEИнтерфейс1,02 дюймовый модуль электронной бумагиЧерный, белый2.128 × 8021,76 × 14,0042,0 × 27,02.√SPI1,54 дюймовый модуль электронной бумагиЧерный, белый2.200 × 20027,60 × 27,6048,0 × 33,02.√SPI1,54 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.200 × 20027,60 × 27,6048,0 × 33,08SPI1,54 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2.152 × 15227,51 × 27,5148,0 × 33,027SPI2,13 дюймов электронная бумага шляпаЧерный, белый2.250 × 12248,55 × 23,7065,0 × 30,22.√√SPI2,13 дюймовый e-Paper HAT (B)Красный, черный, белый2.212 × 10448,55 × 23,7065,0 × 30,215√SPI2,13 дюймовый e-Paper HAT (C)Желтый, черный, белый2.212 × 10448,55 × 23,7065,0 × 30,215√SPI2,13 дюймовый e-Paper HAT (D)Черный, белый2.212 × 10448,55 × 23,7059,2 × 29,22.√√√SPI2,13 дюймовый сенсорный e-Paper HATЧерный, белый2.250 × 12248,55 × 23,7069,15 × 38,902.√√SPI2,66 дюймовый модуль электронной бумагиЧерный, белый2.296 × 15230,704 × 60,08837,0 × 83,56√SPI2,66 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.296 × 15230,704 × 60,08837,0 × 83,515SPI2,7 дюймовый e-Paper HATЧерный, белый4.264 × 17657,29 × 38,1985,0 × 56,06√SPI2,7 дюймовый e-Paper HAT (B)Красный, черный, белый2.264 × 17657,288 × 38,19273,5 × 56,015√SPI2,9 дюймовый модуль электронной бумагиЧерный, белый2.296 × 12866,89 × 29,0589,5 × 38,02.√SPI2,9 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2.296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовый e-Бумага шляпа (D)Черный, белый2.296 × 12866,90 × 29,0679,0 × 36,72.√√√SPI3,7 дюймовый e-Бумага шляпаЧерный, белый4.480 × 28047,32 × 81,1258,0 × 96,53.√√SPI4,01 дюймовый электронный бумажный модуль (F)7 цветов2.640 × 40086,40 × 54,0098,5 × 70,015√SPI4,2 дюймовый e-Бумага модульЧерный, белый4.400 × 30084,80 × 63,60103,0 × 78,54.SPI4,2 дюймовый e-Бумага модуль (B)Красный, черный, белый2.400 × 30084,80 × 63,60103,0 × 78,515SPI4,2 дюймовый e-Бумага модуль (C)Желтый, черный, белый2.400 × 30084,80 × 63,60103,0 × 78,515SPI4,3 дюймовый e-Бумага UART модуляЧерный, белый4.800 × 60088,00 × 66,00118,0 × 75,01,5UART5,65 дюймовый электронный бумажный модуль (F)7 цветов2.600 × 448114,9 × 85,8138,5 × 100,5<35SPI5,83 дюймовый e-Paper HATЧерный, белый2.648 × 480119,232 × 88,320125,4 × 99,55√SPI5,83 дюймовый e-Paper HAT (B)Красный, черный, белый2.648 × 480119,232 × 88,320125,4 × 99,520√SPI5,83 дюймовый e-Paper HAT (C)Желтый, черный, белый2.600 × 448118,8 × 88,26125,4 × 99,526√SPI6 дюймов e-Бумага шляпаЧерный, белый16800 × 600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I806 дюймов HD e-Paper HATЧерный, белый161448 × 1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I807,5 дюймовый e-Бумага шляпаЧерный, белый2.800 × 480163,20 × 97,92170,2 × 111,25√SPI7,5 дюймов HD e-Бумага шляпаЧерный, белый2.880 × 528163,24 × 97,94170,2 × 111,25√SPI7,5 дюймовый e-Бумага шляпа (B)Красный, черный, белый2.800 × 480163,20 × 97,92170,2 × 111,216√SPI7,5 дюймов HD e-Бумага шляпа (B)Красный, черный, белый2.880 × 528163,24 × 97,94170,2 × 111,221√SPI7,5 дюймовый e-Бумага шляпа (C)Желтый, черный, белый2.640 × 384163,20 × 97,92170,2 × 111,216√SPI7,8 дюймовый e-Бумага шляпаЧерный, белый161872 × 1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/
I809,7 дюймовый e-Бумага шляпаЧерный, белый161200 × 825202,8 × 139,43218,8 × 156,4<1√√USB/SPI/
I8010,3 дюймовый e-Бумага шляпаЧерный, белый161872 × 1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/
I8010,3 дюймовый e-Бумага шляпа (D)Черный, белый161872 × 1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/
I8012,48 дюймовый модуль электронной бумагиЧерный, белый2.1304 × 984252,98 × 190,90280,0 × 229,5<8√SPI12,48 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.1304 × 984252,98 × 190,90280,0 × 229,5<16√SPI13,3 дюймовый e-Бумага шляпаЧерный, белый161600 × 1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/
I80Обычно это занимает около 0,3 s для частичное обновлениеPi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

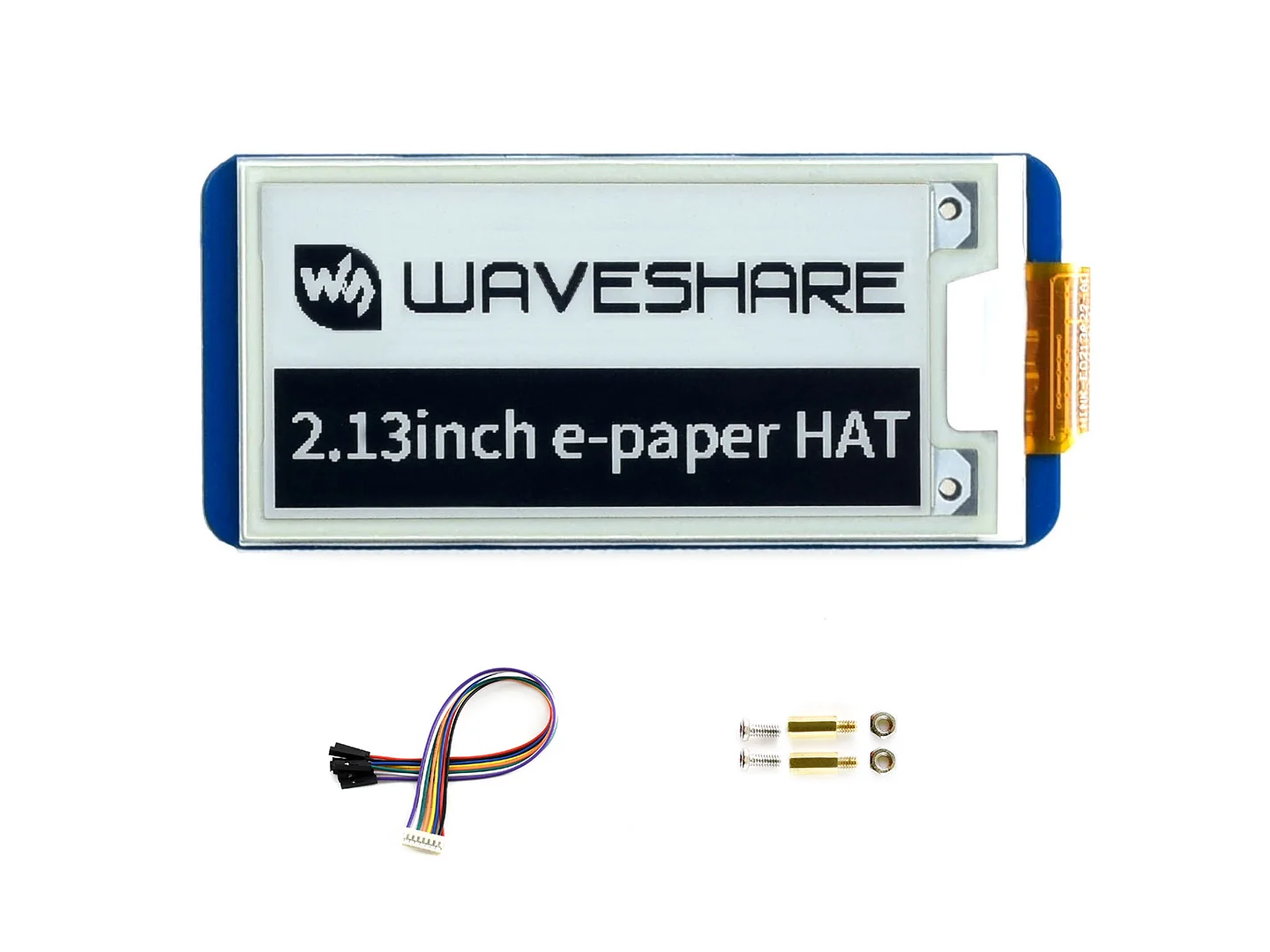

Посылка

Вес:0,014 кг

2,13 дюймовый e-Paper HAT x1Набор винтов RPi (2 шт.) x1PH2.0 20 см 8pin x11.2.3.
