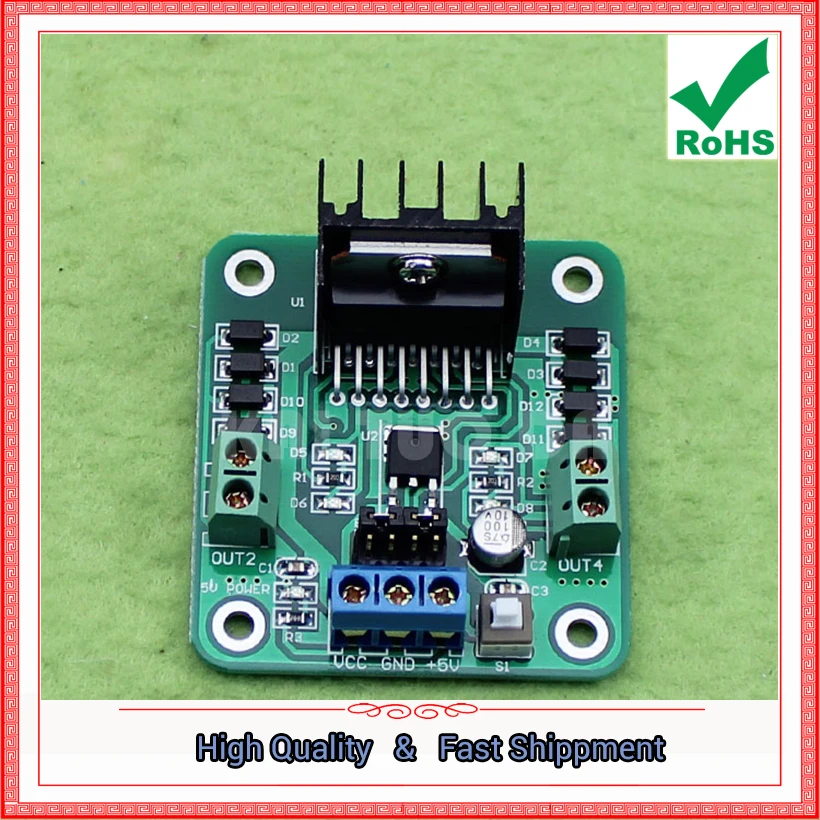

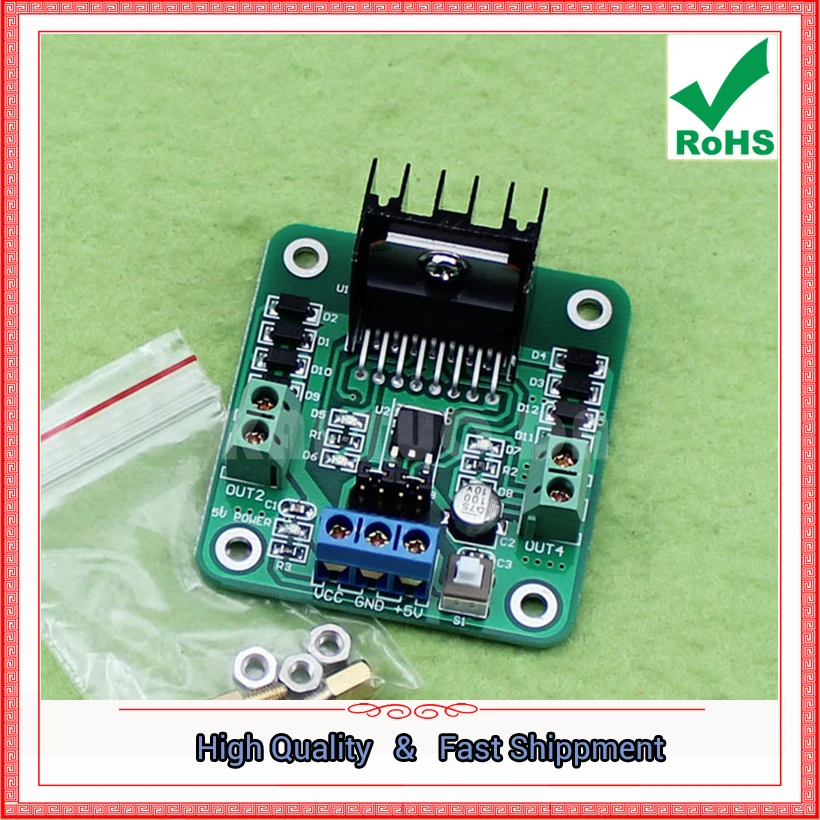

Модуль привода двигателя L298N плата шаговый двигатель робот Интеллектуальный

Модуль привода двигателя L298N плата шаговый двигатель робот Интеллектуальный

Разбросанные новые (отремонтированные) L298N

НЕ ПРЕДОСТАВЛЯЙТЕ техническую поддержку, пожалуйста, обратите внимание перед покупкой

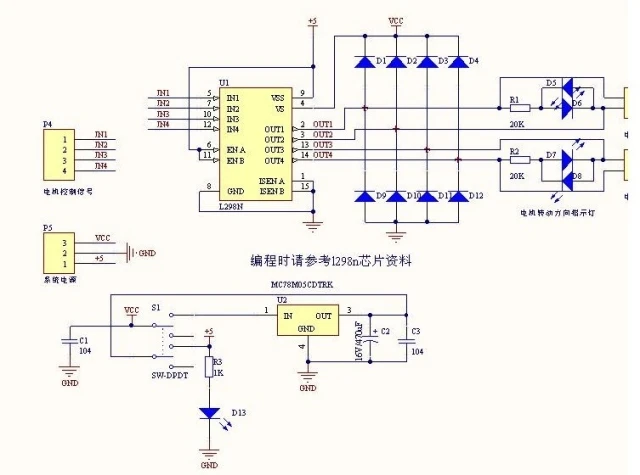

Схема системы выглядит следующим образом:

Параметры продукта:

1. Чип драйвера: L298N Двойной H Мост Двигатель постоянного тока чип драйвера

2. Приводная часть терминала диапазон электропитания Vs: + 5 В до + 35 В; Если необходимо взять питание внутри платы, диапазон электропитания Vs: + 7 В ~ + 35 в

3. Часть привода пикового тока Io: 2A

4. Логическая часть диапазона питания терминала Vss: + 5 В до + 7 в (можно заряжать в пределах платы +5 В)

5. Логическая часть рабочего диапазона тока: 0 ~ 36 мА

6. Диапазон входного напряжения управляемого сигнала:
Низкий уровень: -0.3VVin1.5V
Высокий уровень: 2,3 VVinVss

7. Диапазон входного напряжения сигнала:
Низкий уровень: -0.3Vin1.5V (контрольный сигнал недействителен)
Высокий уровень: 2,3 VVinVss (контрольный сигнал действителен)

8. Максимальная потребляемая мощность: 20 Вт (температура T = 75)

9. Температура хранения: -25 ~ + 130

10. Размер приводной пластины: 55 мм * 49 мм * 33 мм (с фиксированной медной колонной и высотой теплоотвода)

11. Вес приводной пластины: 33 г

12. Другие расширения: контрольный индикатор направления, логическая Часть платы, чтобы взять электрический интерфейс.

Инструкции по использованию:

Шаговый двигатель: Эна на плате и ENB высоки, когда эффективность, где уровень относится к уровню TTL. Эна является включенным терминалом A1 и A2, ENB является включенной стороной B1 и IB2. BJ общий доступ к двигателю.

Логика управления шаговым двигателем показана ниже, где A, B, C, D являются четырьмя катушками шагового двигателя, и 1 указывает на то, что проходит ток, и 0 означает, что ток не течет. Схема проводки катушки показана на следующем рисунке (например, четырехфазный шаговый двигатель).
