Введение продукта

Модуль используетсяСиликоновые лабораторииОSi4432Как беспроводной чип трансивера, это полный, маленький размер, низкомощный беспроводной модуль трансивера.SI4432Изготовитель:КремнийКомпания09Год выпускаСиликоновые лаборатории EZRadioPROСерияISMОдин из беспроводных чипов,Может работать в240-960 МГцЧастотный диапазон, и максимальная выходная мощность может быть достигнута+ 20DBm, Что в некоторой степени отвечает усилению радиочастотного сигнала развития сложных проблем. И затем максимальные условия настройки мощности, открытое расстояние связи до 1000 метров.Модуль интегрирует все радиочастотные функции и устройства, пользователям не нужно понимать знания, связанные с радио, вы можете использовать этот модуль легко разрабатывать стабильные и надежные беспроводные продукты

Особенности

1, Частотный диапазон: 410-440 м (Антенна Соответствует лучшему диапазону, и внутренний свободный ISM диапазон)
2, чувствительность: до-120 ~ -121dBm (1,2 кбит/с)
3, максимальная Беспроводная передача Выходная мощность: 20 ~ 20.5dBm (1,2 кбит/с, 433 м), первые четыре изображениях могут быть частота карте.
4, скорость передачи данных: 0,123-256 кбит/с
5. Режим модуляции: FSK, GFSK и OOK
6. Источник питания: 1,8-3,6 В
7, ультра-низкое энергопотребление в режиме питания составляет 10 на (4,21 мс), в режиме ожидания 300 на, режим сна 600 на (1,21 мс); Получите ток 18,5 мА, максимальный ток излучения 80 мА (200us).
8, цифровой индикатор силы полученного сигнала (RSSI)
9, функция пробуждения таймера, Функция беспроводного пробуждения (WUT)
10. Автоматическое согласование антенны и двустороннее управление переключателем
11, может быть настроена структура пакета
12, предварительная синхронизация обнаружения сигнала
13, 64 байта, отправка и получение данных (FIFO)
14, встроенный чип низкого заряда батареи обнаружения
15, мы всегда укладываемся в чип датчик температуры и 8 битный аналого-цифрового преобразователя
16, диапазон рабочих температур: -40 ~ + 80 ° C (температурные характеристики и консистенция продукта намного лучше!)
17, интегрированный регулятор напряжения
18, функция скачки частоты
19. Функция включения питания
20, встроенный кристалл функция регулировки ошибок

21 Чип автоматически вычисляет и проверяет CRC-16, а также поддерживает три 16-бит CRC многочлены

22, до 4 байт головки можно использовать в приемнике для использования фильтра заголовка, так что вы можете установить по адресу для получения!

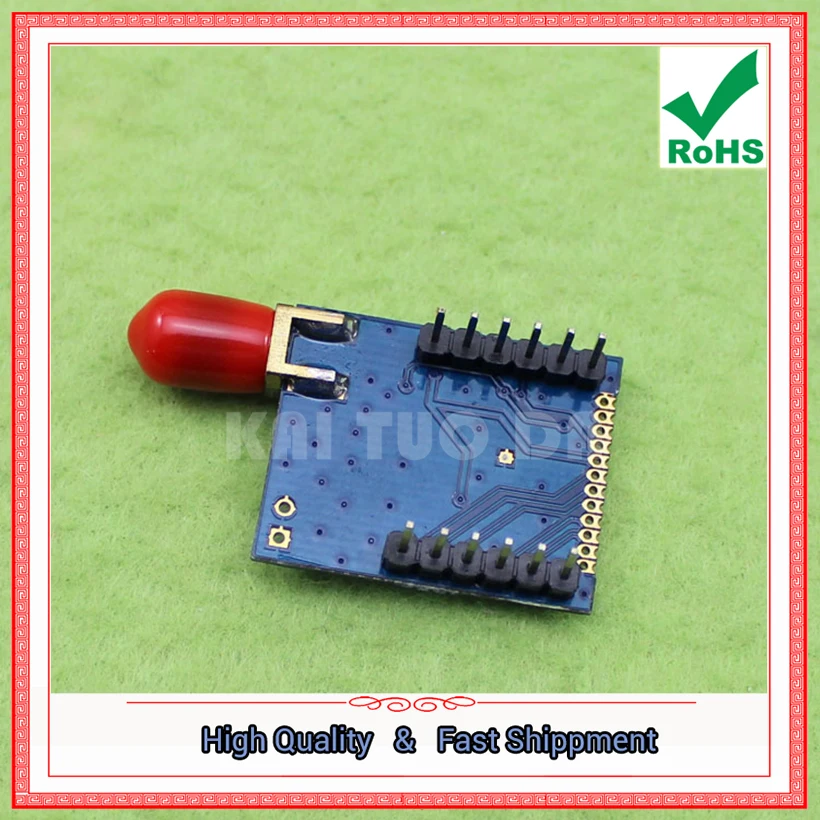

Физическая карта продукта

Антенна может быть согнута для вращения

Интерфейс модуля

Лет беспроводной маркетинга литой круглый дизайн

Модуль можно выбрать в двух интерфейсах:

1) слева с позолоченным штемпельным интерфейсом 1,27 мм, пользователь может проектировать изделия непосредственно и шить пол. Помогает улучшить систему интеграции, но из-за того, что интерфейс 1,27 интервалов не часто используется, и слишком тонкий, плотный, предварительный тест не очень удобен.

2) 2,54 мм шаг на обе стороны наиболее распространенных наиболее распространенным контактный интерфейс, легко проверить, и система после док структурой работает стабильно, а также можете использовать строка сиденье интерфейс, модуль можно легко заменить.

Примечания

1, антенна должна быть открыта вокруг, вдали от аккумулятора, металла и т. Д., антенна вокруг PCB запрещена медь, при необходимости, PCB и антенна перекрывают часть полого или пробивного отверстия.

2, в тех случаях, когда дизайн изделия по металлическому корпусу, металлические шкафы, автобус, должно быть использован для извлечения сигнала от антенны из головка SMA в резиновая антенна или антенна на присоске, В противном случае сигнал защищен металлической оболочкой, чтобы значительно уменьшить расстояние, требующее расстояния, Вы можете использовать антенну с высоким коэффициентом усиления.

3. Дизайн блока питания. Питание-это сердце всей системы, дизайн следует учитывать. Si4432 беспроводной модуль рекомендуемое рабочее напряжение 3,3 V, переходного тока может обеспечить более 200mA.

4, используя DCDC, LDO buck, но также учитывайте влияние пульсации и импульсного тока. Пульсация может быть подключена к модульному источнику питания, где LC сетевая обработка; Поток потока может быть подключен к большому конденсатору.

5. Если используется батарея с питанием, следует учитывать, что батареи переходного тока достаточно, рекомендуется использовать литиевые батареи Ni-MH батареи не рекомендуется с сухими батареями.

6, дизайн программного обеспечения, следует попробовать использовать пакетную связь, связь устанавливает более низкую скорость, чем дальше.

7. При использовании демонстрационной программы за пределами скорости связи, приложение инструмента расчета параметров для переоценки параметров связи. И в соответствии с их требованиями к товару, соответствующие корректировки.

8. Производите массовое производство продуктов, таких как продукт, чтобы рассмотреть стабильность, удобство обслуживания, заменяемость, следует попробовать использовать интерфейс DIP.

9. Если ваш продукт также нуждается в Быстром Запуске, вы можете заказать нашу соответствующую беспроводную плату для разработки
