Эмулятор openjtag с USB на JTAG для последовательной отладки используется ARM9 (D2A3) |

Эмулятор openjtag с USB на JTAG для последовательной отладки используется ARM9 (D2A3) |

Это набор из трех функций (USB к JTAG, USB к последовательному, онлайн-отладке) в одном из отладчика.
Можно использовать как настольный компьютер, так и ноутбук с параллельными портами.
Может использоваться для отладки процедур ARM7, ARM9, Cortex-M3, XSCALE серии CPU голой платы, u-boot, kernel.

Особенности оборудования:

USB:
Высокоскоростной интерфейс USB2.0
Используйте usb-питание
Подключи и работай
JTAG:
Стандарт IEEE 1149,1
Максимальная скорость 6 Мбит/сек
Это 150 раз параллельный порт JTAG
Мульти-льда 10-контактный разъем
Мульти-льда 20-контактный разъем
Цель системы 1,5 ~ 5В adaptive
Серия:
Стандарт RS232
Поддерживает 7 или 8 бит данных
1 или 2 стоп-Биты
Нечетный паритет/четность/Метка бит/пространство/отсутствие паритета
Максимальная скорость передачи данных-1 Мбит/с
Функция онлайн-моделирования:
Поддержка различных серий ЦП: ARM7, ARM9, Cortex-M3, XSCALE

Особенности программного обеспечения:
·Программа установки среды Eclipse installer и учебник (версия Linux / Windows)
·Отладчик исходного уровня OpenOCD Setup and Tutorial (Linux / Windows)
·Функции отладки в реальном времени: одношаговая, высокоскоростная работа, сброс, мягкая/аппаратная точка останова, скачок и так далее
·CPU register, memory, variable observation window: динамические изменения, просмотр в реальном времени
·Поддержка встроенных кэш-памяти и функций mu
·Онлайн Программирование различных NOR Flash и NAND Flash
·Драйверы: Поддержка Linux 2,4 или более поздней версии, Windows ME, 2000, сервер 2003, XP

100 продолжит разработку программного обеспечения для OpenJTAG, который прост в использовании, недавно выпущен sjf24x0_ft2232.exe.

На рабочем столе обычно используются sjf2410.exe или sjf2440.exe для записи S3C2410, S3C2440, но они поддерживают только параллельный порт JTAG, могут быть запрограммированы, Nand мигают только 1,2 видов.

100 попросили сеть подготовить sjf24x0_ft2232.exe, добавили больше функций:
1. Может поддерживать S3C2410, S3C2440
2. Может быть запрограммирован все виды NOR, NAND FLASH
3. Быстрее, чем параллельный инструмент JTAG: тест S3C2440, программирование или скорость вспышки-1 КБ/с; Скорость сжигания NAND Flash-1,9 КБ/с, является параллельным портом 6 раз

Используйте sjf24x0.exe через параллельное Программирование программы 200K, сжигание или вспышка занимает 20 минут, сжигание Nand Flash занимает 10 минут;
Аналогичная процедура с использованием sjf24x0_ft2232.exe через OpenJTAG для записи, записи и вспышки занимает 3 минуты, при сжигании Nand Flash менее 2 минут.

Sjf24x0_ft2232.exe + OpenJTAGВ настоящее время на рынкеТолькоМожет быть непосредственно запрограммирован S3C2410, S3C2440NAND FlashОUSB JTAGИнструмент.

Примечание:

(1) согласно использованию OpenJTAG документа, напишите S3C2410, S3C2440, это специальная загрузка u-boot на макетную плату для запуска памяти, а затем через u-boot для загрузки, не пишите, Nand Flash.
Этот метод очень быстрое программирование, но нужно внимательно прочитать документ и немного ознакомиться с использованием u-boot.
Для начинающих, возможно, предпочитает использовать его, поэтому он ввел описанный выше sjf24x0_ft2232.exe.

(2) Программирование другой флэш-памяти процессора, вы можете напрямую использовать команду openocd, быстро!

OpenJTAG и "JLink + USB to 2" (называется OLink) сравнение:
Одна и та же точка: оба имеют USB к JTAG, USB к последовательной функции

Разница:
1. Операционная система:
OpenJTAG может использоваться под Windows, Linux;
JLink может использоваться только в Windows, под Linux, его функция отладки не может быть использована, можно использовать только «JLink + USB to serial 2 в 1» в функции USB to serial port

2. Интегрированная среда развития:
OpenJTAG может использоваться во всех инструментах, поддерживающих протокол отладки GDB, таких как IAR, Eclipse, winarm, не может использоваться для поддержки инструментов протокола RDI, таких как ADS.
JLink поддерживает различные протоколы отладки RDI, GDB отладки, почти все инструменты под Windows поддерживаются, такие как ADS, Keil MDK, IAR

3. Флэш-программирование:
OpenJTAG, функция JLink FLASH programming почти такая же сильная.
Но для S3C2410, S3C2440, OpenJTAG лучше: OpenJTAG может писать NAND Flash; Теория JLink также в порядке, но никто этого не добивается.

4. Как выбрать:
Если вы изучаете Linux, то OpenJTAG более применим;
Если вы предпочитаете рекламу, киль и другие инструменты, то JLink более применим;
Если ваша плата разработки S3C2410, S3C2440, то OpenJTAG абсолютно применима

Некоторые обучающие материалы:
1. Введение в инструменты отладки
1,1 введение в комплект OpenJTAG
1,2 Встроенная программная кросс-система разработки

2. Использование набора Windows OpenJTAG
2,1 аппаратное обеспечение, установка программного обеспечения
2.1.1 установите драйвер OpenJTAG
2.1.2 установка OpenOCD, кросс-компилятор цепь инструмента, затмение

2,2 использование OpenOCD, процедуры программирования OpenJTAG, процедуры отладки
2.2.1 Пуск OpenOCD, OpenOCD часто используемые команды
2.2.2 Используйте OpenOCD prog ram ming small prog ram для внутренней RAM, и запуск, отладка
2.2.3 Используйте OpenOCD скачать u-boot, через u-boot Программирование Nor / Nand Flash

2.3 Используйте Eclipse для разработки
2.3.1 начать затмение, сделать простые настройки
2.3.2 создать новый проект Затмения
2.3.3 Настройка проекта Eclipse
2.3.4 сборка, очистка программы
2.3.5 использование процедур отладки Eclipse: светодиоды, u-загрузка в качестве примера

Приложение: краткое описание использования u-загрузки

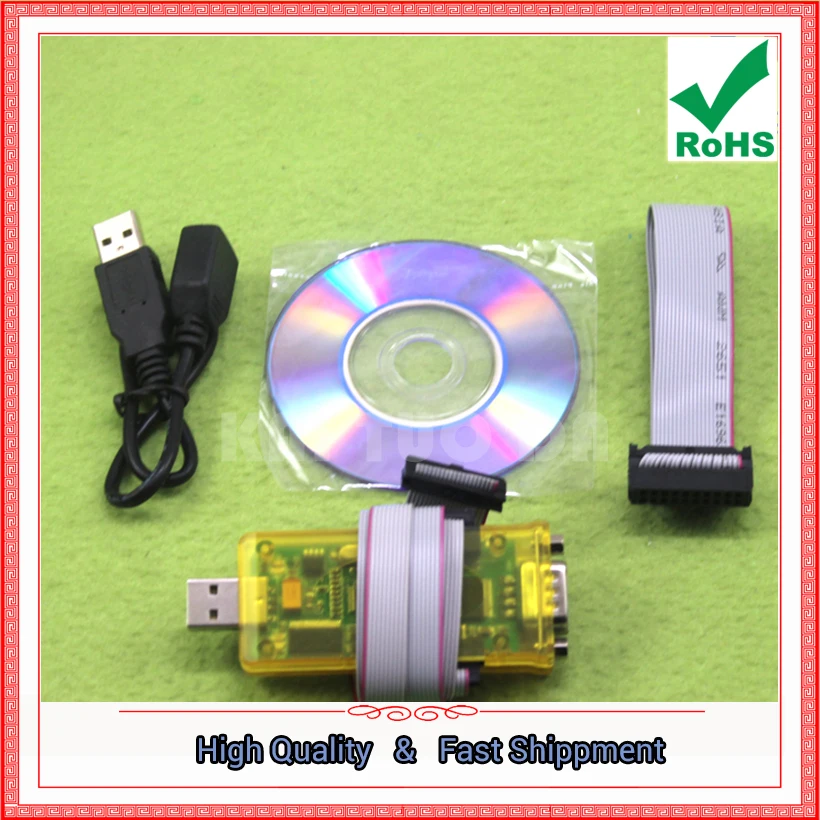

Список товаров:

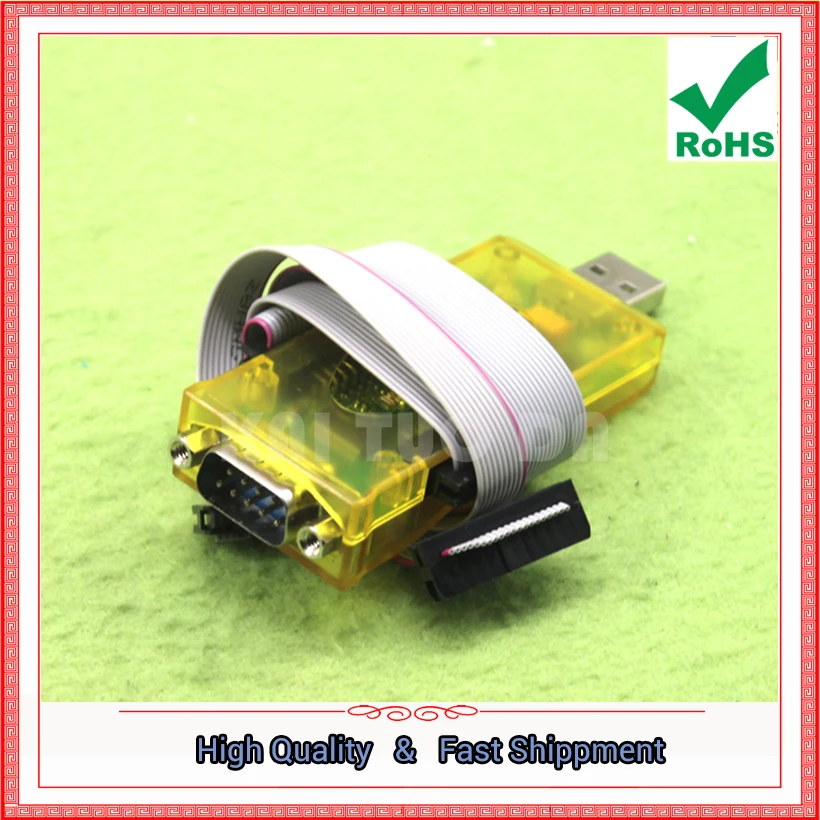

OpenJTAG плата 1 блок

CD 1

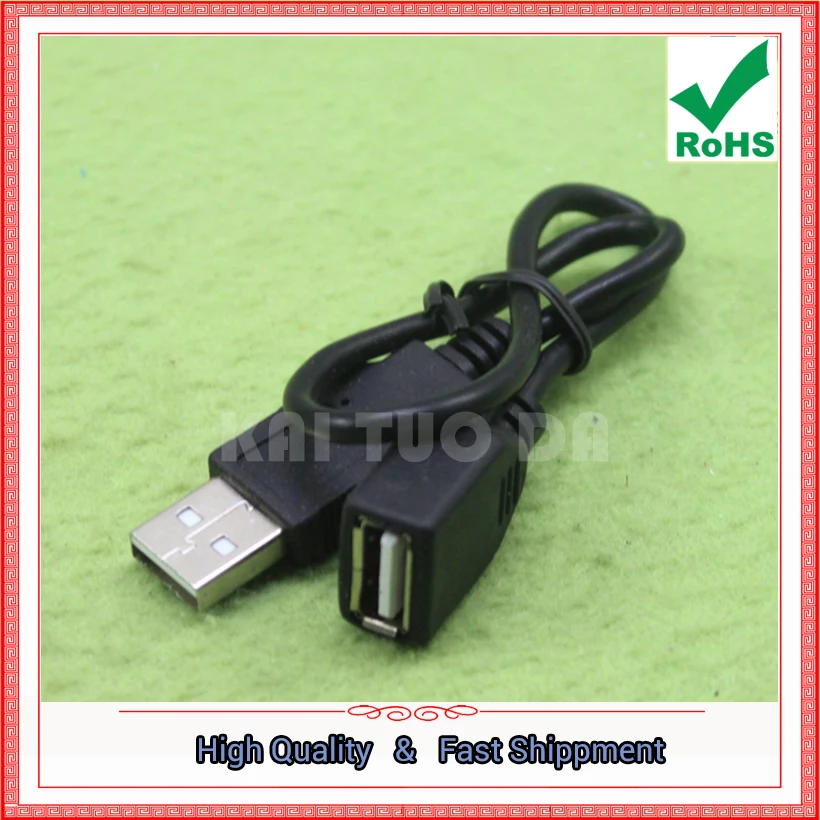

Удлинитель USB 1

2 мм Шаг 10-pin кабель JTAG-1 шт.

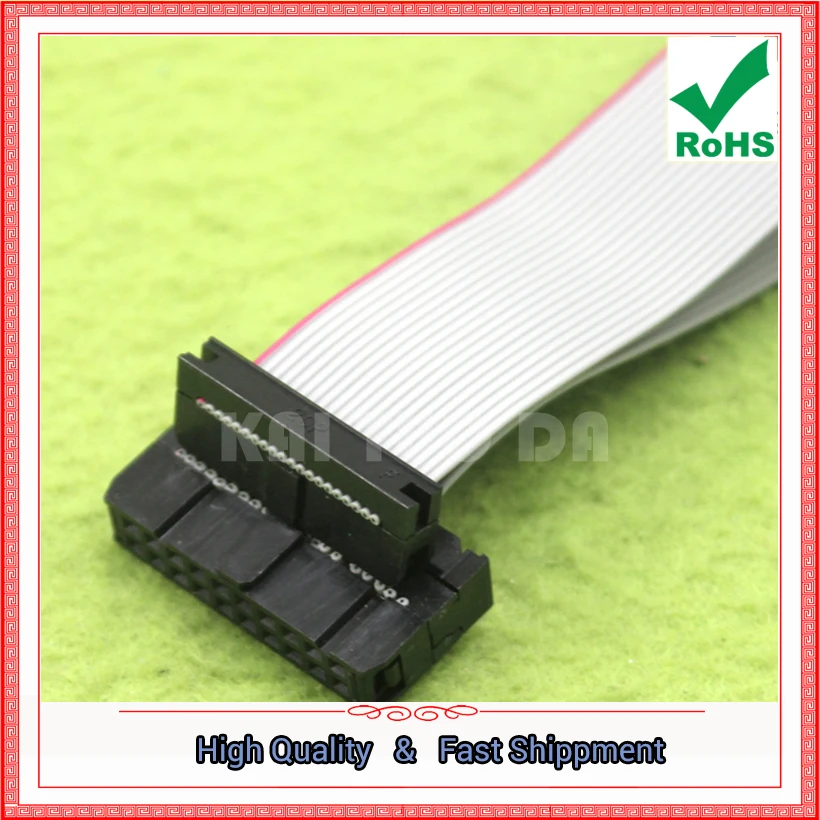

2 мм Шаг 20-контактный разъем кабель JTAG-1 шт.

2 мм до 2,5 мм Шаг 20-контактный разъем кабель JTAG-1 шт.
