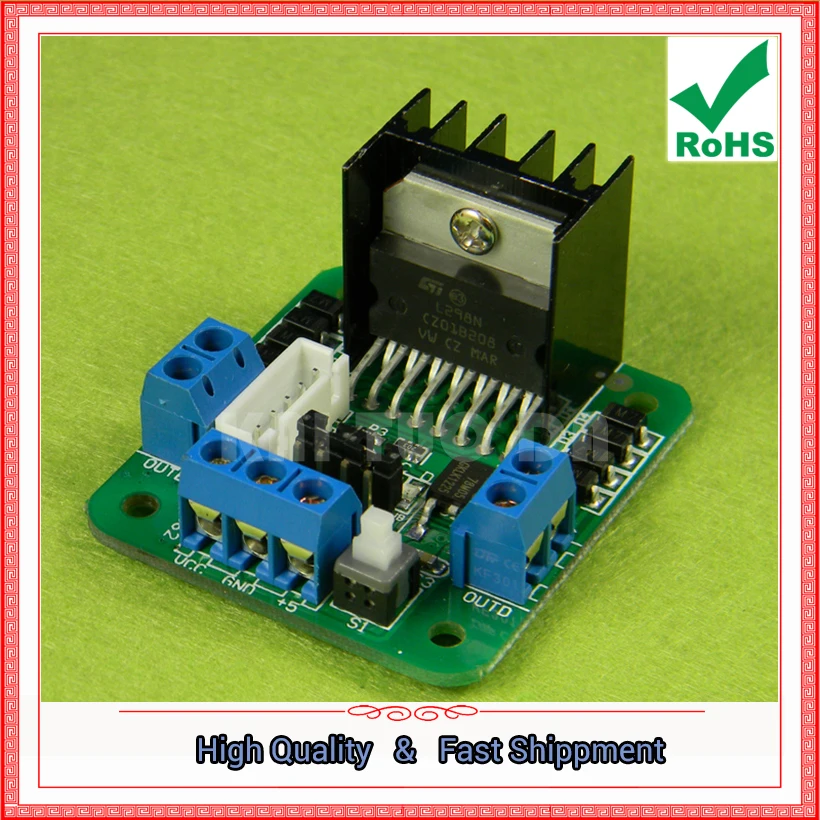

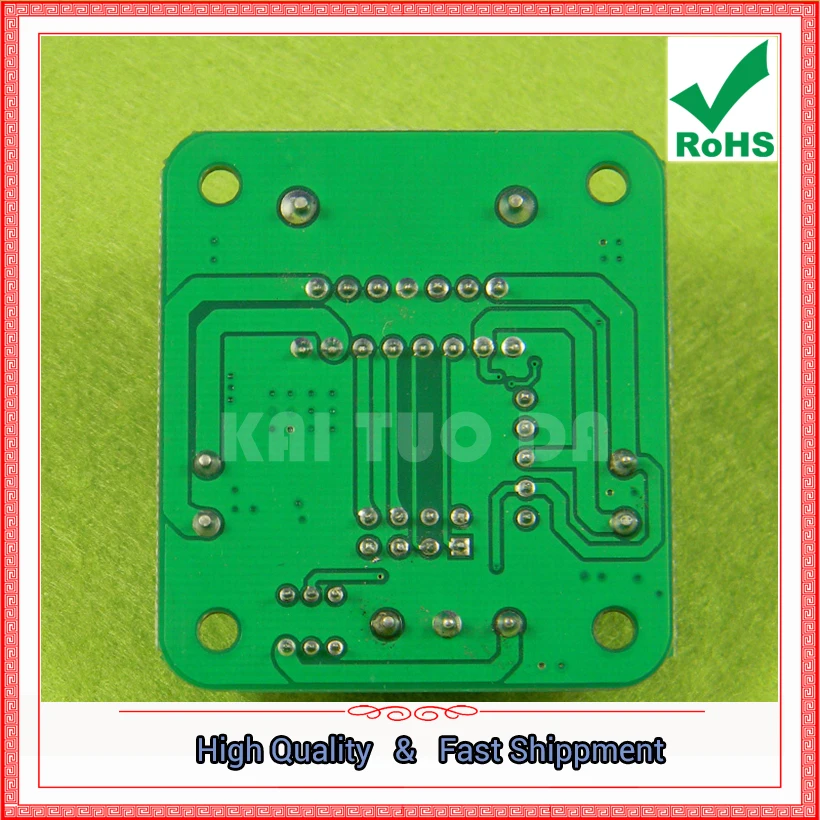

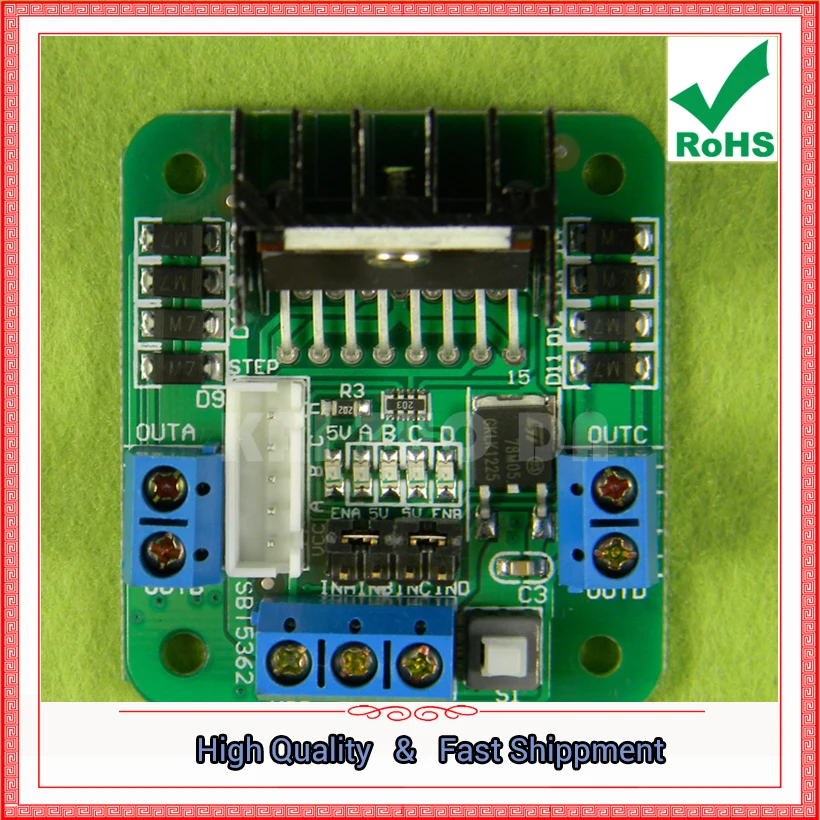

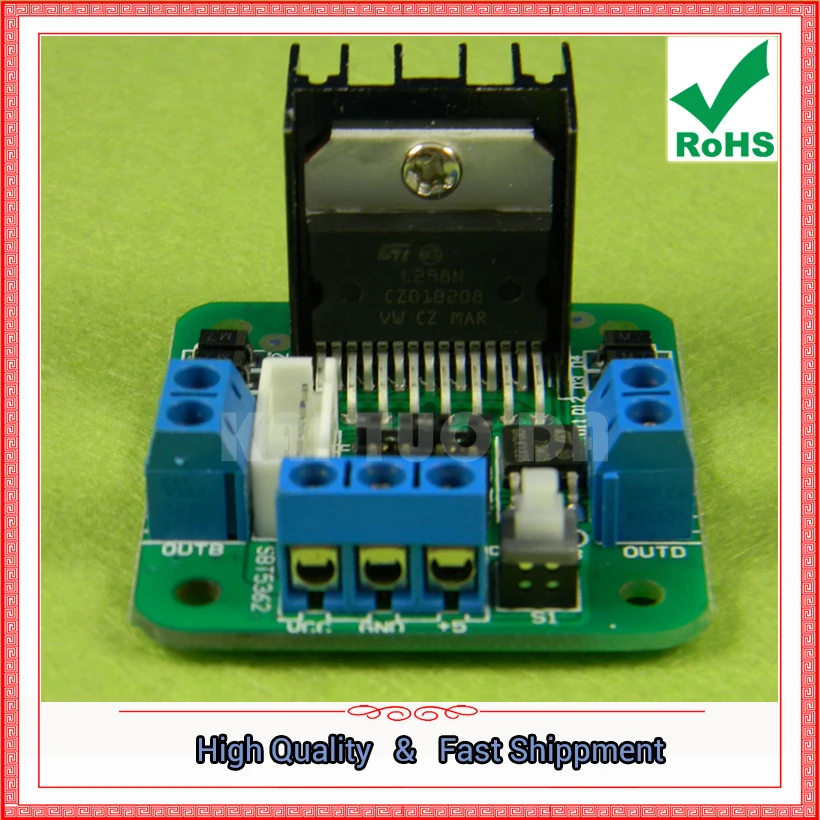

Зеленая плата L298N привода двигателя/шаговый двигатель модуль драйвера двигателя

Зеленая плата L298N привода двигателя/шаговый двигатель модуль драйвера двигателя

Гарантия качества чипа второй руки

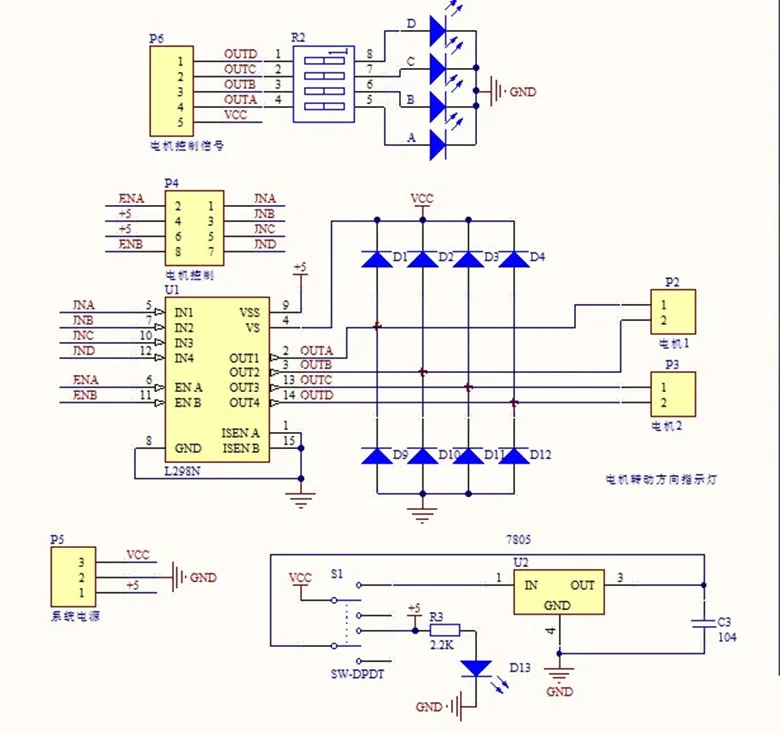

Схема системы выглядит следующим образом:

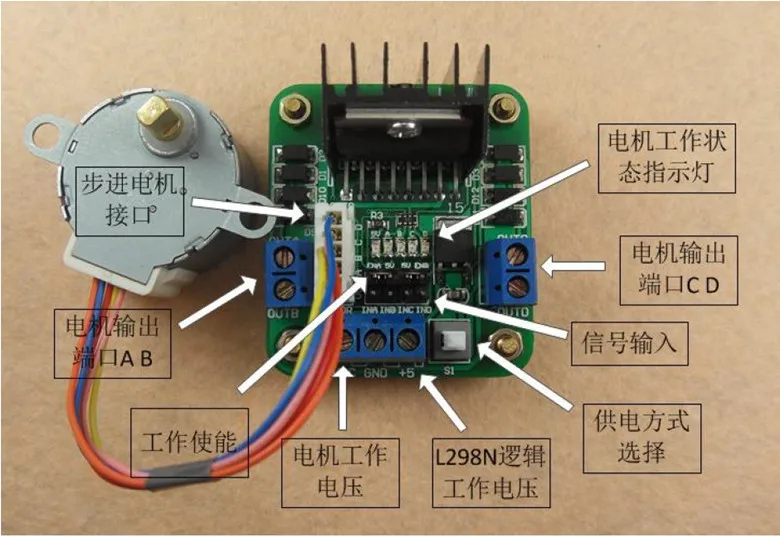

Порт платы Описание:

Параметры продукта:

1. Чип драйвера: L298N Двойной H Мост Двигатель постоянного тока чип драйвера

2. Приводная часть терминала диапазон электропитания Vs: + 5 В до + 35 В; Если необходимо взять питание внутри платы, диапазон электропитания Vs: + 7 В ~ + 35 в

3. Часть привода пикового тока Io: 2A

4. Логическая часть диапазона питания терминала Vss: + 5 В до + 7 в (можно заряжать в пределах платы +5 В)

5. Логическая часть рабочего диапазона тока: 0 ~ 36 мА

6. Диапазон входного напряжения управляемого сигнала:
Низкий уровень: -0.3VVin1.5V
Высокий уровень: 2,3 VVinVss

7. Диапазон входного напряжения сигнала:
Низкий уровень: -0.3Vin1.5V (контрольный сигнал недействителен)
Высокий уровень: 2,3 VVinVss (контрольный сигнал действителен)

8. Максимальная потребляемая мощность: 20 Вт (температура T = 75)

9. Температура хранения: -25 ~ + 130

10. Размер приводной пластины: 48 мм * 43 мм * 33 мм (с фиксированной медной колонной и высотой теплоотвода)

11. Вес приводной пластины: 33 г

12. Другие расширения: контрольный индикатор направления, логическая Часть платы, чтобы взять электрический интерфейс.

Инструкции по использованию:

Шаговый двигатель: Эна на плате и ENB высоки, когда эффективность, где уровень относится к уровню TTL. Эна является включенным терминалом A1 и A2, ENB является включенной стороной B1 и IB2. BJ общий доступ к двигателю.

Логика управления шаговым двигателем показана ниже, где A, B, C, D являются четырьмя катушками шагового двигателя, и 1 указывает на то, что проходит ток, и 0 означает, что ток не течет. Схема проводки катушки показана на следующем рисунке (например, четырехфазный шаговый двигатель).
