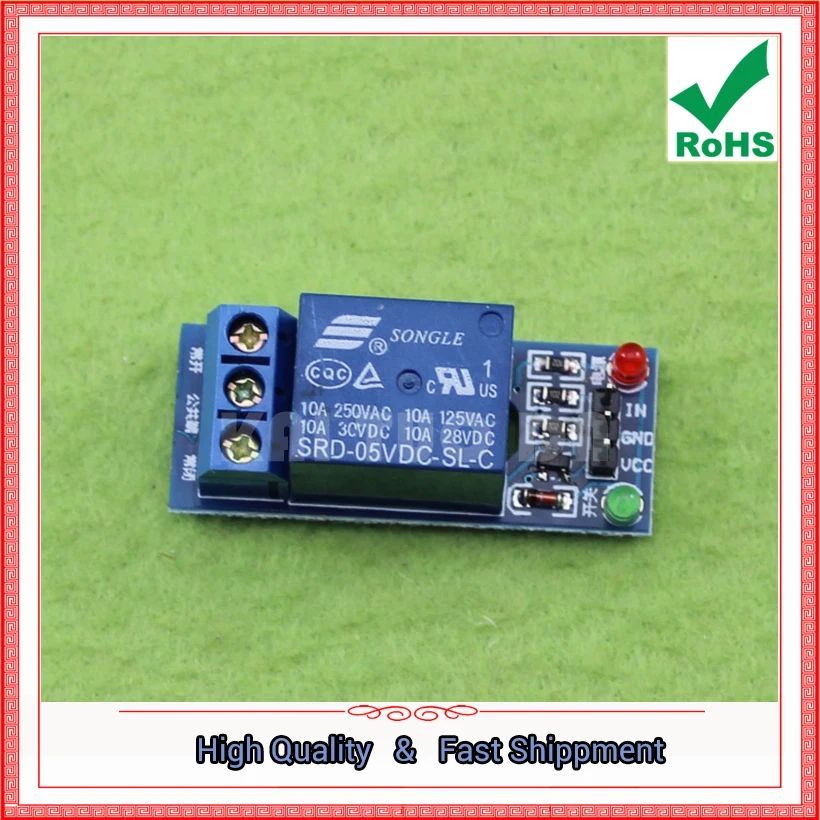

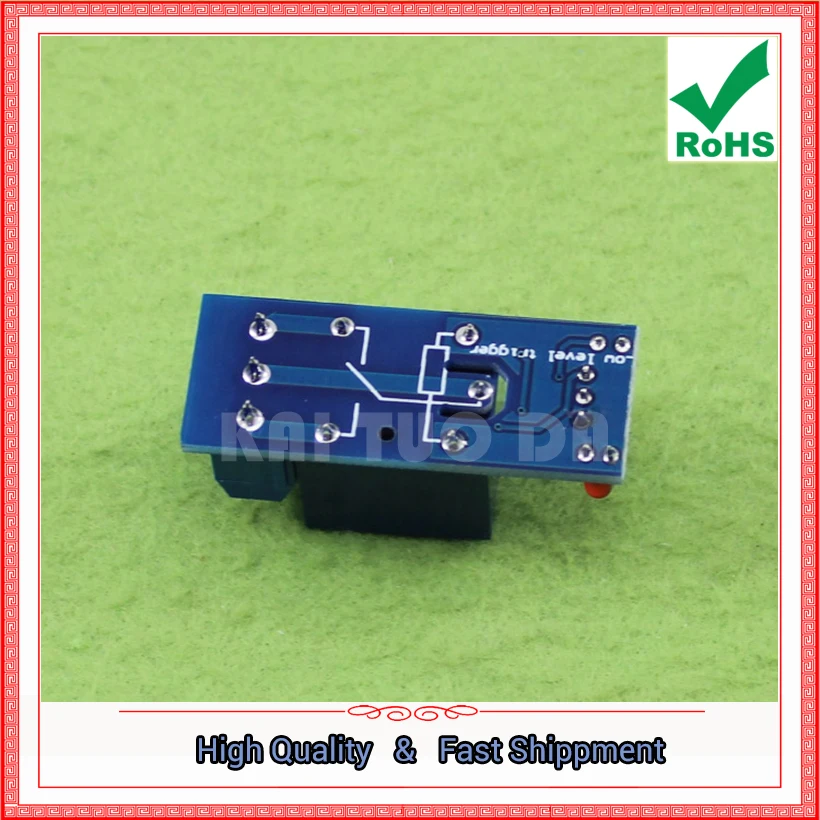

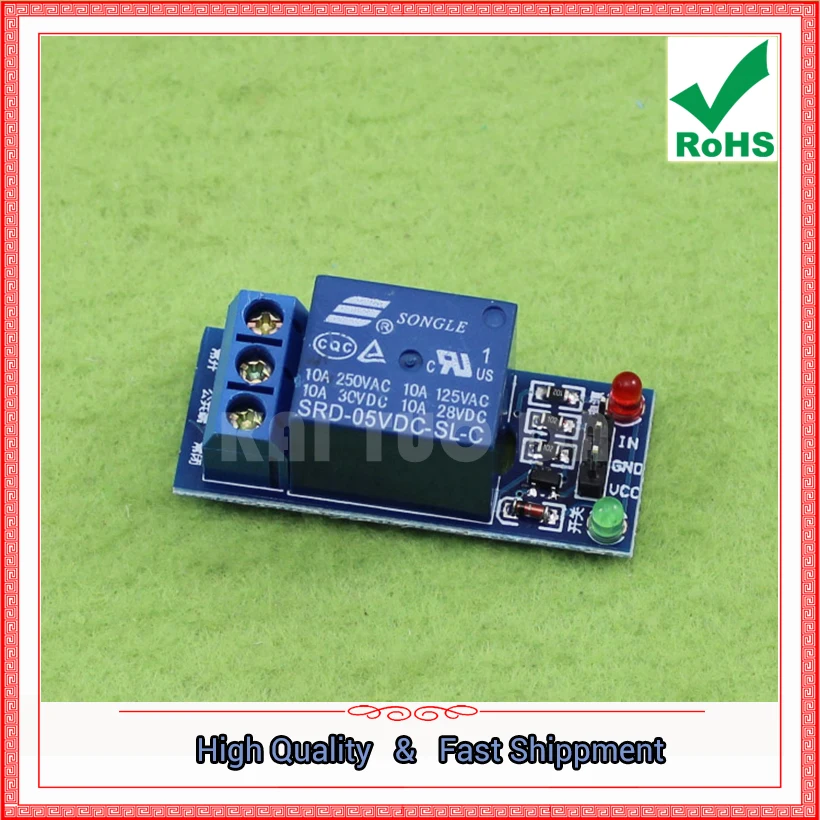

Новый 1-позиционный (одноканальный) релейный модуль 5 В триггер низкого уровня

Новый 1-позиционный (одноканальный) релейный модуль 5 В триггер низкого уровня

Описание товара:
1. Модуль в соответствии с международными стандартами безопасности, областью управления и областью нагрузки имеет отдельный слот;
2. Использование двухсторонней FR-4 печатной платы, процесс производства высококлассных чипов;
3, использование Song Le подлинное реле управления;
4, с инструкциями по действию питания и реле, подтягивайте яркий, отключение не яркое;
5. Входной сигнал терминала имеет сигнал низкого уровня, общая сторона и часто открывается включится;
6. Реле может напрямую контролировать различные виды оборудования и нагрузки;
7. Нормально открытый и нормально закрытый контакт;
8. Синяя линия управления терминалами KF301 более удобна.
9, Размер модуля: 43x17x18,5 мм; Вес нетто: 15 г
Интерфейс модуля:
Входная секция:
VCC: подключите блок питания 5 В (в соответствии с напряжением реле)
GND: Подключение 5 в источник питания отрицательный
В: релейный модуль сигнальный триггер терминал(Низкий уровень активности)
Высокое и низкое значение:
Триггер высокого уровняОтносится к использованиюСторона VCC положительного напряжения и триггераПодключается к режиму триггера, когда сторона триггера имеет положительное напряжение или достигает триггерного напряжения, реле вытягивается.
Низкий уровень касанияВолосыОтносится к использованиюGND терминал отрицательного напряжения и триггерной стороныПодключается к режиму триггера, когда сторона триггера имеет напряжение 0 В или напряжение низко для запуска, реле всасывается.

Электрические параметры:
Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока
5V 4mA 65mA 0-2V 2mA
9V 5mA 45mA 0-4V 3mA
12V 5.5mA 42mA 0-4V 3mA
24 В 12мА 40мА 0-12 В 3ма
Контактная мощность реле: 250 В 10A (AC) или 30 в 30A (DC)
Руководство по эксплуатации:
1. Блок питания: мощность должна быть постоянного тока, напряжение должно соответствовать напряжению реле
2. Обычный релейный, нормально открытый, нормально закрытый, просто однополюсный двойной переключатель, метод проводки выглядит следующим образом

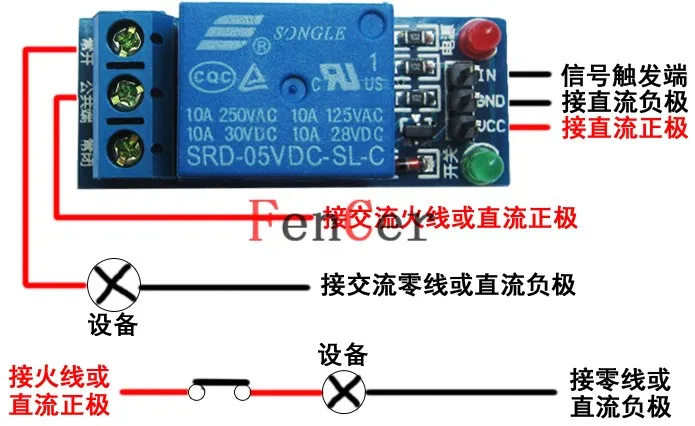

Часто запускается метод подключения:

Когда триггер стороны сигнала имеет низкий уровень триггера, общая сторона и нормально открытый будет подключен, устройство имеет электричество и работает

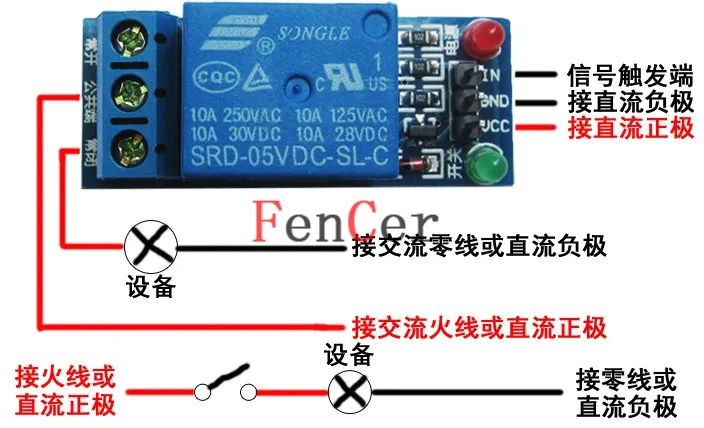

Обычно закрытый метод проводки:

Когда ТРИГГЕРНАЯ сторона сигнала имеет низкий уровень триггера, общий терминал и нормально Закрытая сторона будут отключены, устройство не работает

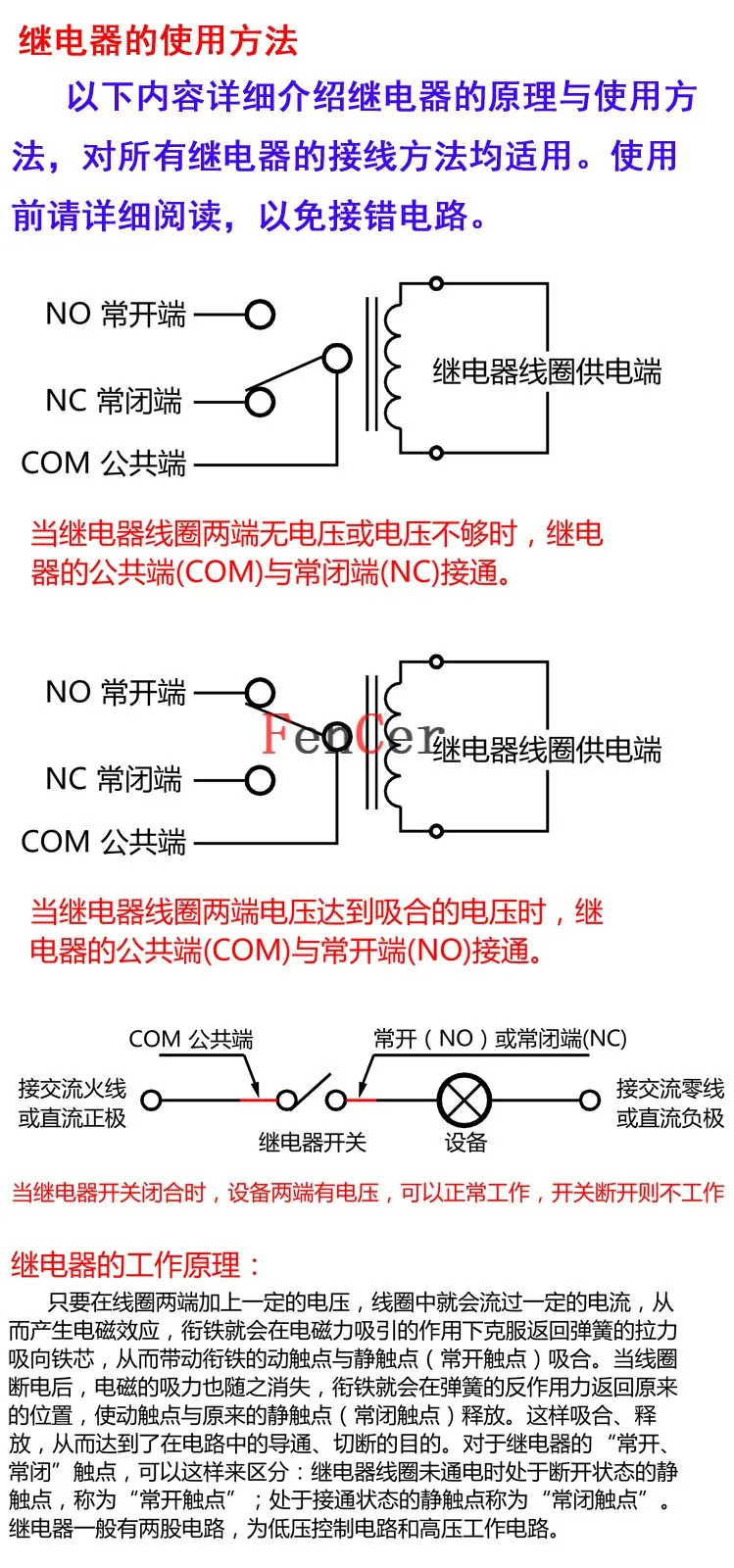

Реле работает следующим образом, не знаю, может понять:

Релейное Соединение:
