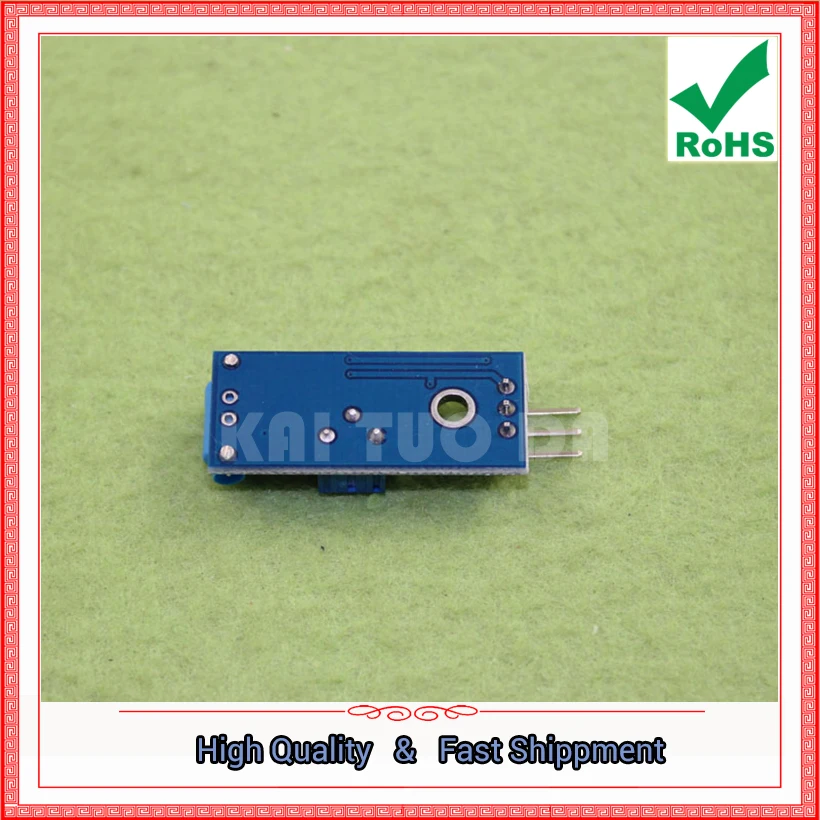

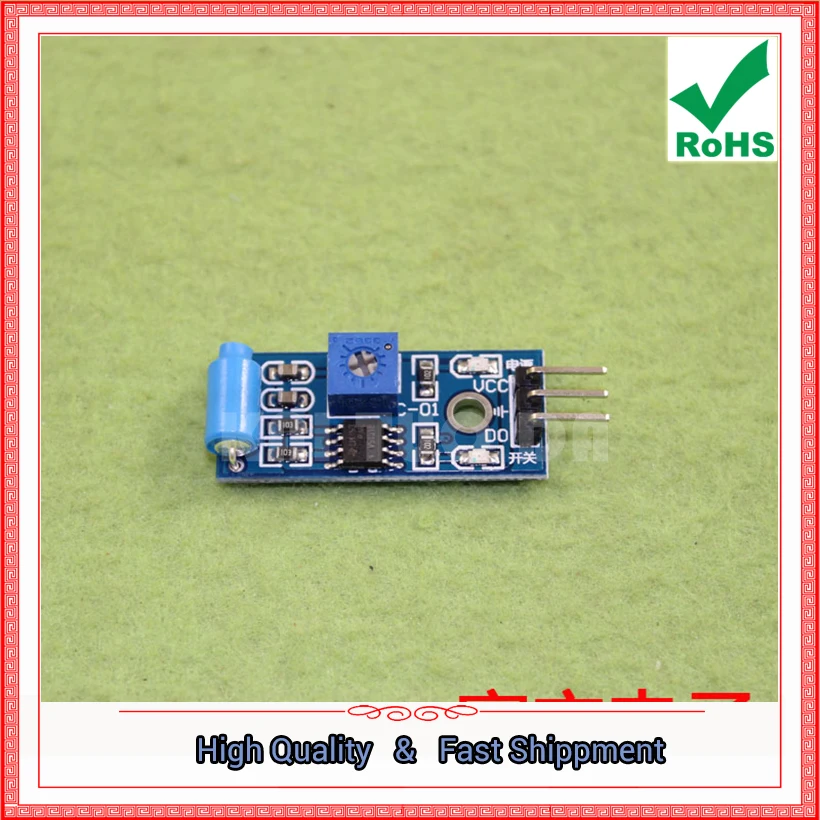

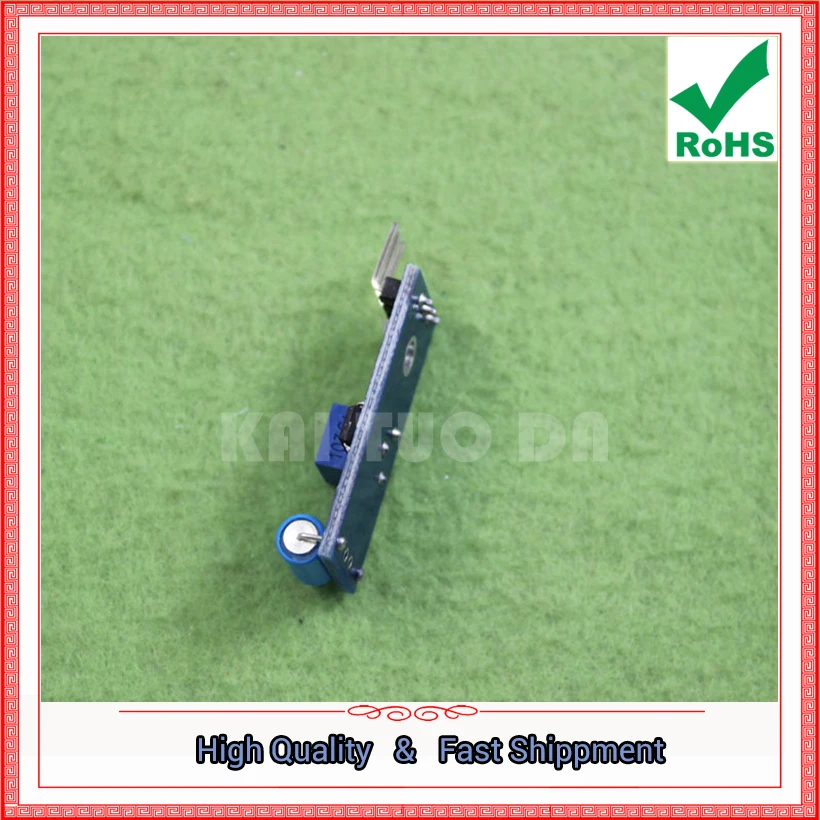

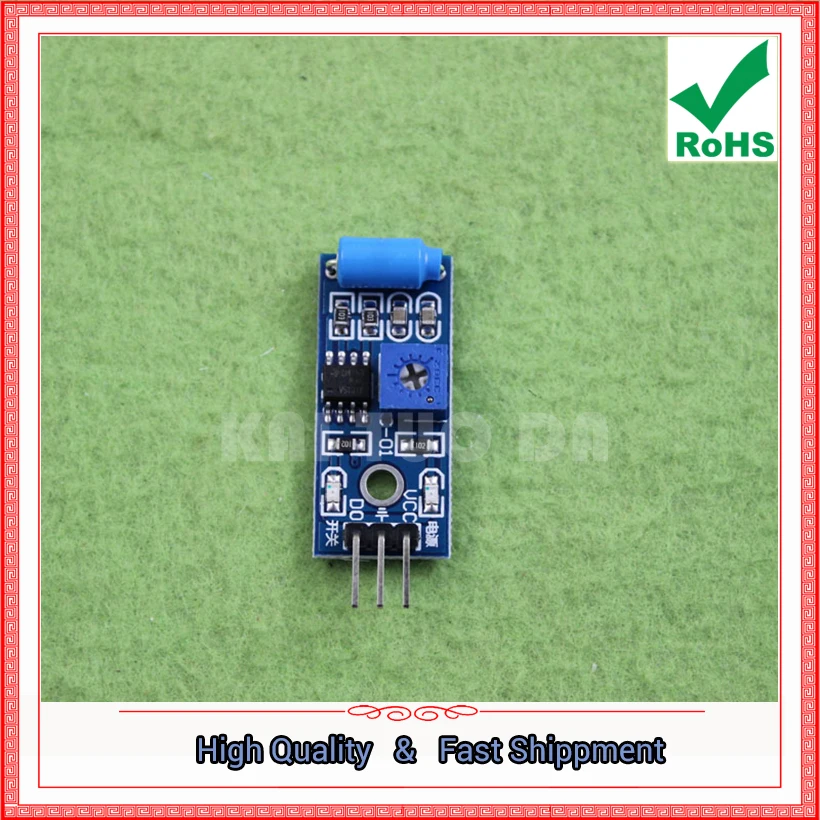

Нормально закрытый модуль датчика вибрации сигнализации Вибровыключатель

Нормально закрытый модуль датчика вибрации сигнализации Вибровыключатель

Использование:
Для различных вибрационных триггеров, сообщают о Pao сигнализации, умный автомобиль, датчик землетрясения, сигнализация мотоцикла и так далее.
По сравнению с нормально открытым модулем датчика вибрации, время триггера вибрации больше, вы можете управлять релейным модулем

Характеристики модуля:
1. Использование SW-420 компании нормально закрытый датчик вибрации.
2, выход компаратора, чистый сигнал, хорошая форма волны, способность привода, более 15 мА
3, диапазон рабочего напряжения 3,3 V-5V
4. Форма вывода: выход цифрового переключателя (0 и 1)
5, с фиксированным отверстием для болтов, легко устанавливается

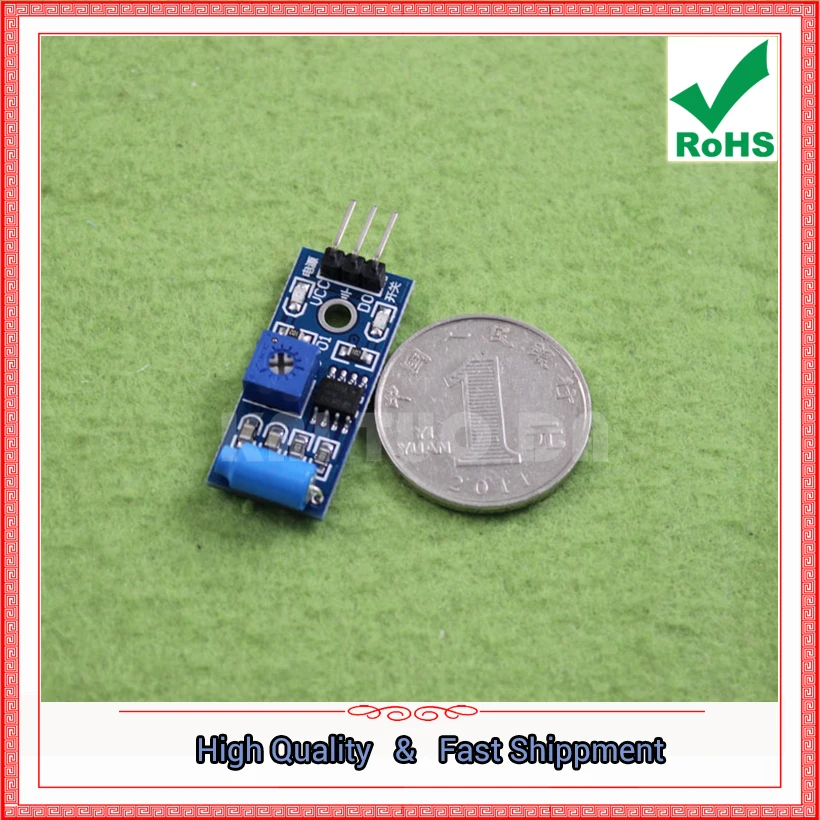

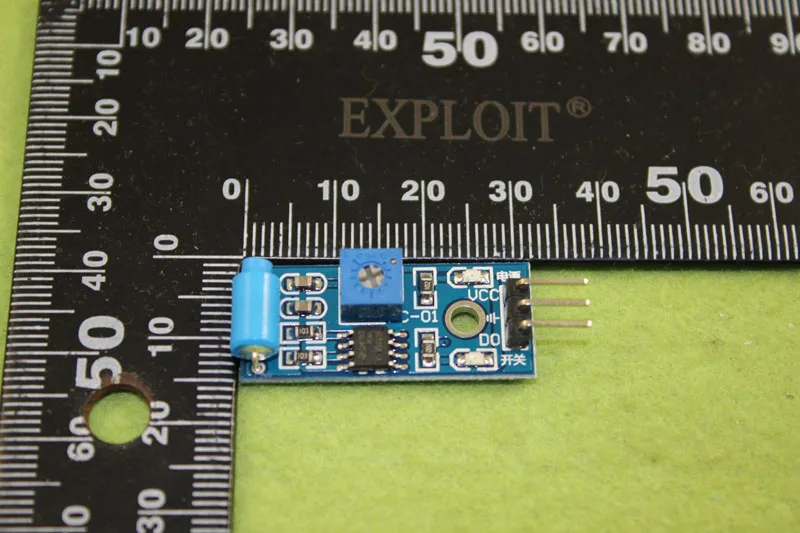

6, небольшая плата PCB Размер: 3,2 см x 1,4 см
7, с использованием широкого напряжения LM393 компаратора

Инструкции по модулю:

1. Изделие не трясется, Вибрационный переключатель был закрыт, выходная мощность низкая, зеленый светильник;

2. Вибрация продукта, вибропереключатель мгновенно открывается, выход высокий, зеленый светильник не светильник;

3, выход может быть непосредственно подключен к микроконтроллеру, через микроконтроллер для обнаружения высоких и низких уровней, что позволяет определить, является ли Вибрация окружающей среды, играть предупреждающую роль

Одноступенчатая программа тестирования

/Bc015
Тест на срабатывание датчика
Микроконтроллер: STC89C52
Скорость передачи данных: 9600
Использование продукта: триггер датчика вибрации, триггер сигнализации.
Втулка/
# Включая
Неподписанная char Дата
# Define uchar unsigned char
# Define uint unsigned int
Sbit key1 = P0 ^ 1;

/* Функция statement USM-*/
Задержка пустоты (uint z);
Void Initial_com (void);

/************************************************ ***********

/*
Стальная проволока
** Название функции: задержка (uint z)
** Функция: функция задержки
Стальная проволока
*/
Задержка пустоты (uint z)
{
Uint i, j
Для (i = z; i> 0; i --)
Для (j = 110; j> 0; j --);
}

/Гравитация

/***** Функция инициализации последовательного порта ***********

/Гравитация
Void Initial_com (void)
{
EA = 1; /открыть общее прерывание
ES = 1; /разрешить серийное прерывание
ET1 = 1; /позволяет прервать таймер T1
TMOD = 0x20; /таймер T1, режим 2 прерывания генерирует скорость передачи данных
PCON = 0x00; /SMOD = 0
SCON = 0x50; /Режим 1 управляется таймером
TH1 = 0xfd; /скорость передачи данных устанавливается на 9600
TL1 = 0xfd;
TR1 = 1; /On timer T1 запускает контрольный бит

}

/Гравитация
/********** Основная функция *********
/Гравитация
Основной ()
{
Initial_com ();
В то время как (1)
{

If (key1 = 1)
{
Задержка ();
Если (key1 = 1) /подтвердите триггер
{
SBUF = 0X01;
Задержка (200);


}

}

If (RI)
{
Дата = SBUF; /принимает микроконтроллер
SBUF = Дата;/отправить микроконтроллер
RI = 0;
}


}
}
