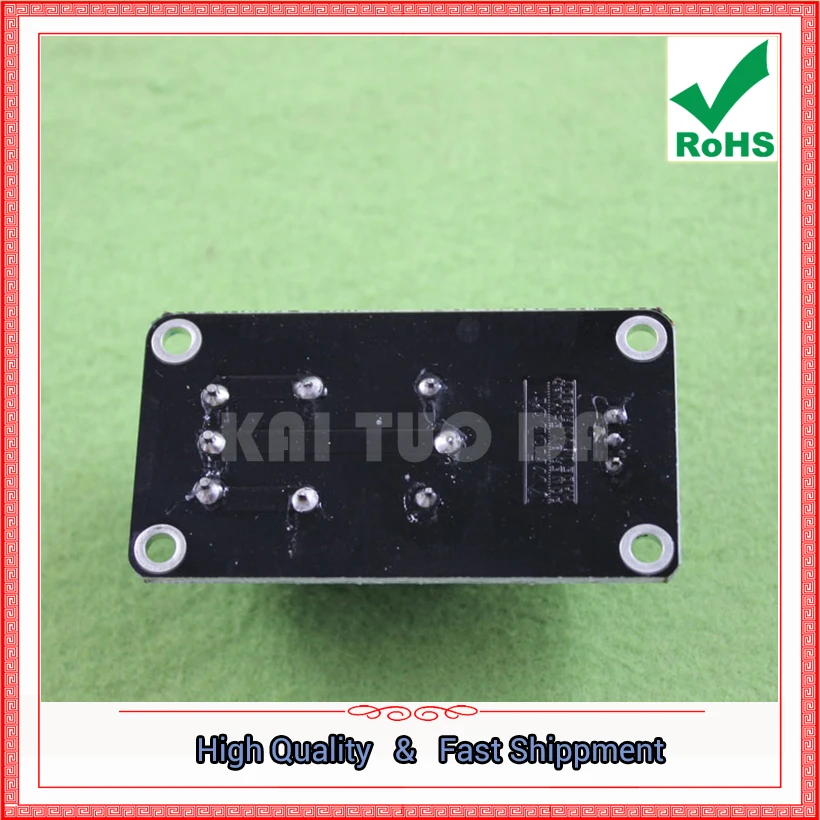

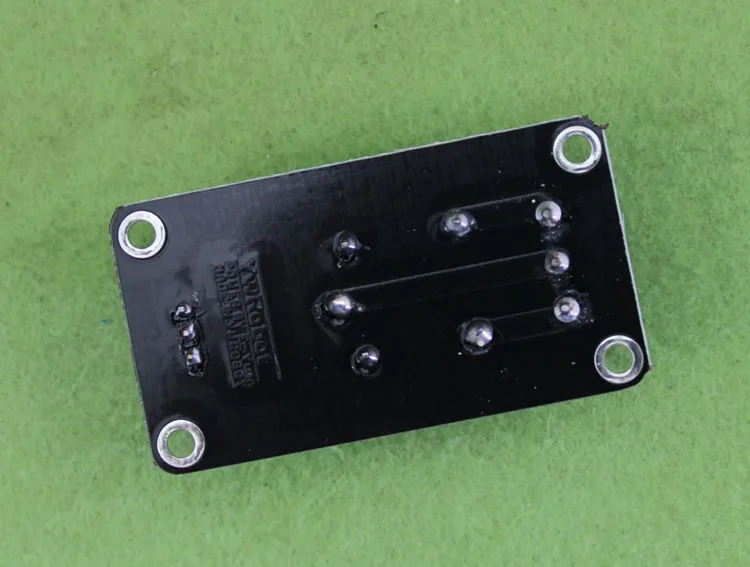

А)Особенности:

Б)Модуль соответствует международному стандарту безопасности, Зона управления и зона нагрузки имеют изоляционный паз;

C)Использование двухсторонней FR-4 печатной платы, процесс производства высококачественных пластырей;

D)Использование подлинного управления реле;

Е)С инструкциями по действию питания и реле, подтягивание яркое, выключение не яркое;

F)Когда вход сигнала имеет сигнал низкого уровня, общий терминал и нормально открытый конец включатся.

G)Реле может непосредственно управлять различными устройствами и нагрузками.

H)Есть нормально открытый и нормально закрытый контакт;

I)Синяя KF301 терминальная линия контроля доступа более удобная.

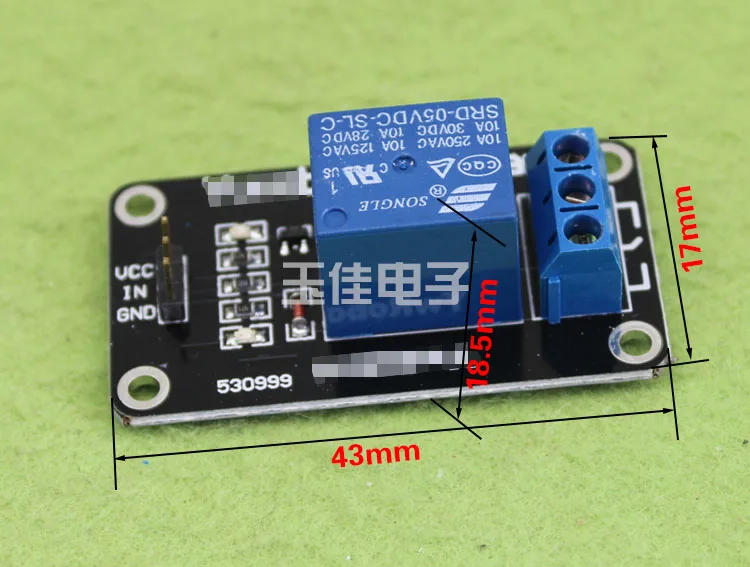

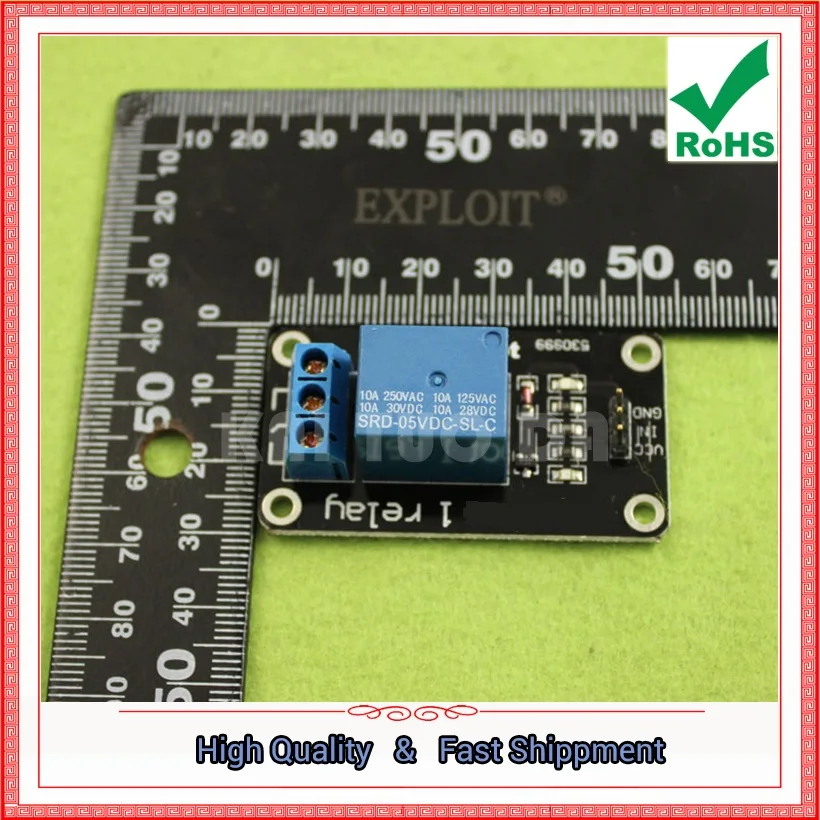

J)Размер модуля: 43x17x18,5 мм; Вес нетто: 15 г

К)Электрические параметры:

Версия напряжения

Тихий ток

Рабочий ток

Триггер напряжения

Ток триггера

5 В

4ма

65ма

0-2 в

2 мА

9 в

5 мА

45ма

0-4 в

3 мА

12 В

5.5ма

42ма

0-4 в

3 мА

24 В

12 мА

40 мА

0-12 В

3 мА

В)Контактная мощность реле: 250 В 10A (AC) или 30 в 30A (DC)

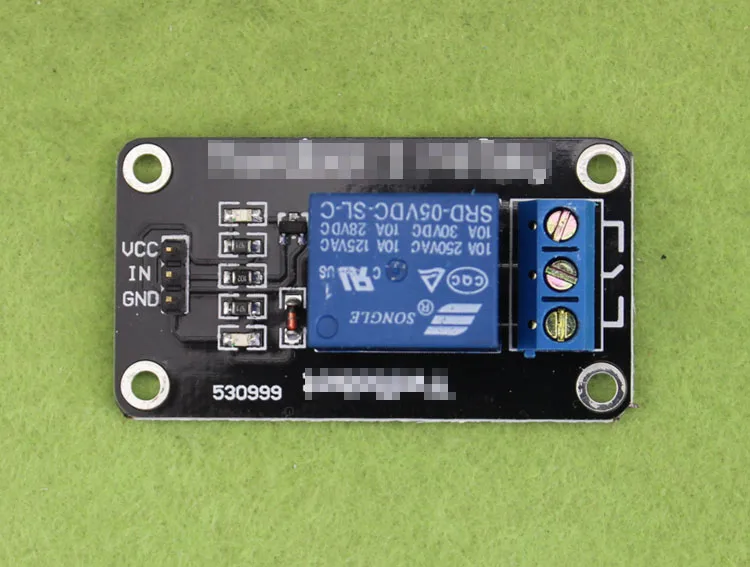

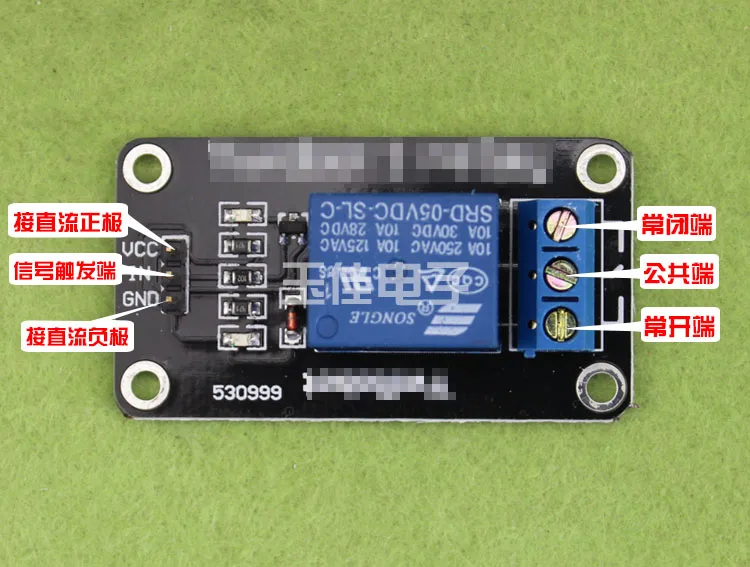

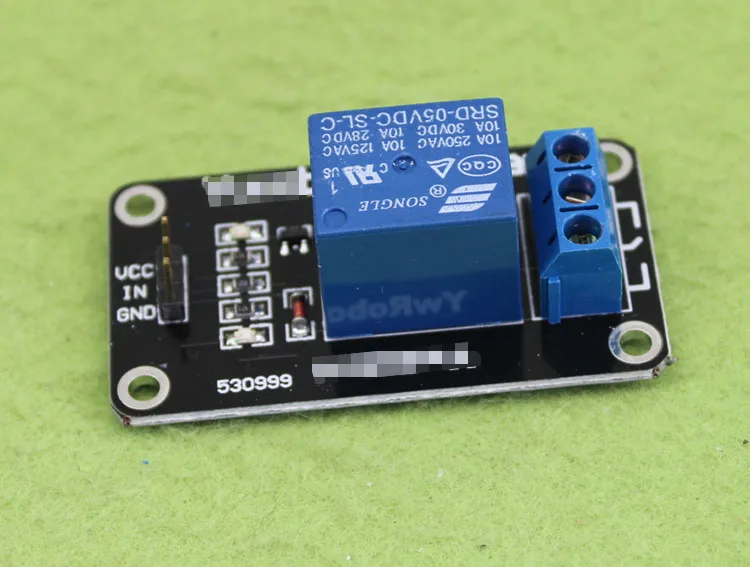

R)Интерфейс модуля:

S)Входная секция:

T)VCC:Затем источник питания 24 В положительный (в зависимости от напряжения реле)

U)GND:Затем источник питания 24 В отрицательный

V)В:Релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

W)Высокое и низкое значение:

X)Триггер высокого уровня относится к стороне VCC положительного напряжения и стороне триггера триггерного соединения, когда сторона триггера имеет положительное напряжение или достигает триггерного напряжения, реле всасывается.

Y)Низкий уровень триггера относится к GND стороне отрицательного напряжения и стороне триггера триггерного соединения, когда ТРИГГЕРНАЯ сторона напряжения или напряжения 0V может быть срабатывает, когда реле вытягивается.

Z)

АА)Блок питания: мощность должна быть постоянного тока, напряжение должно соответствовать напряжению реле

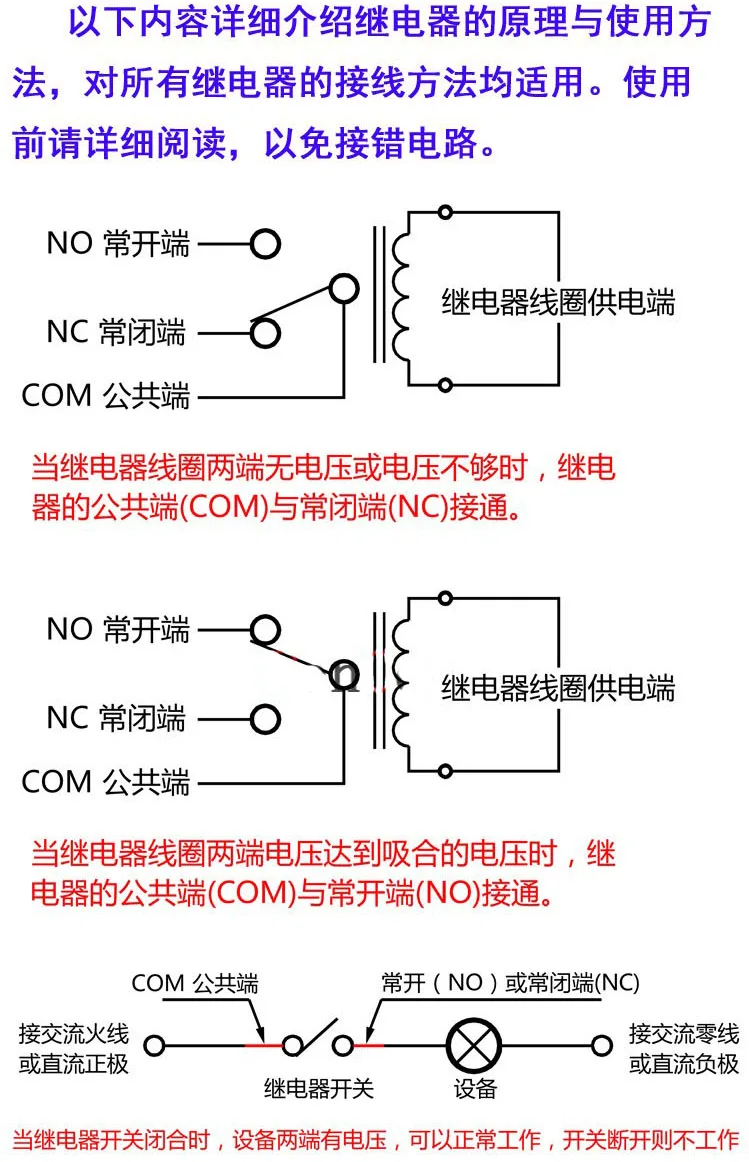

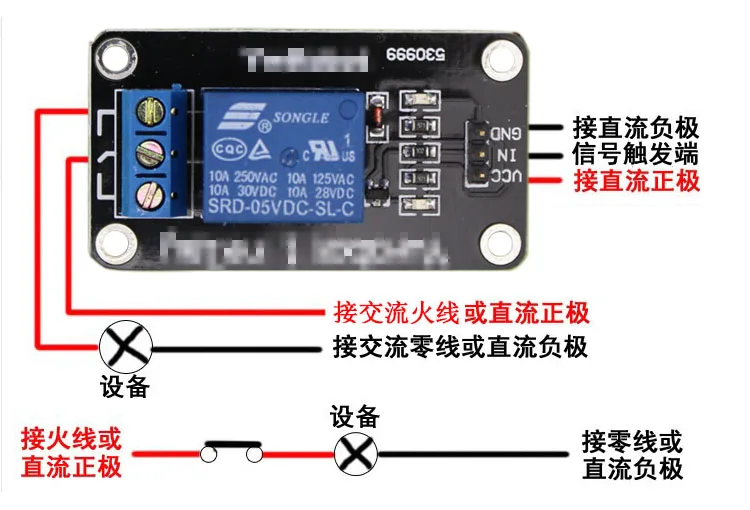

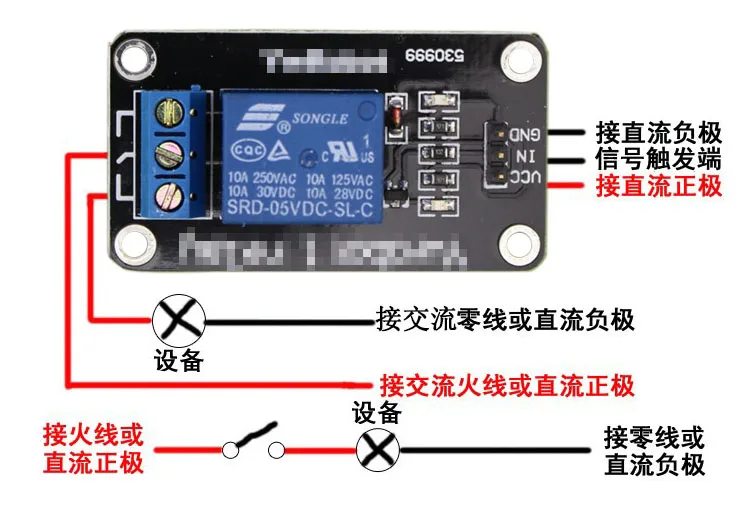

Bb)Реле, обычно открытое, нормально закрытое, просто однополюсный двойной переключатель, метод проводки следующим образом:

Часто запускается метод подключения:

Когда триггер стороны сигнала имеет низкий уровень триггера, общая сторона и нормально открытый будет подключен, устройство имеет электричество и работает

Обычно закрытый метод проводки:

Когда ТРИГГЕРНАЯ сторона сигнала имеет низкий уровень триггера, общий терминал и нормально Закрытая сторона будут отключены, устройство не работает
