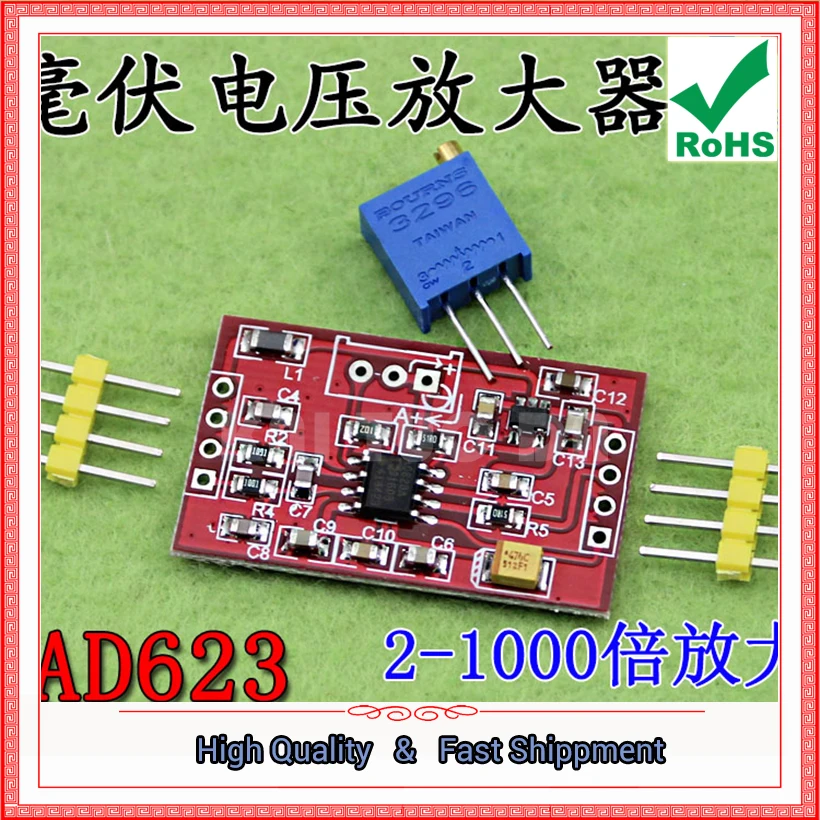

Плата усилителя напряжения милливольт/микровольт усилитель сигнала AD623/AD620

Плата усилителя напряжения милливольт/микровольт усилитель сигнала AD623/AD620

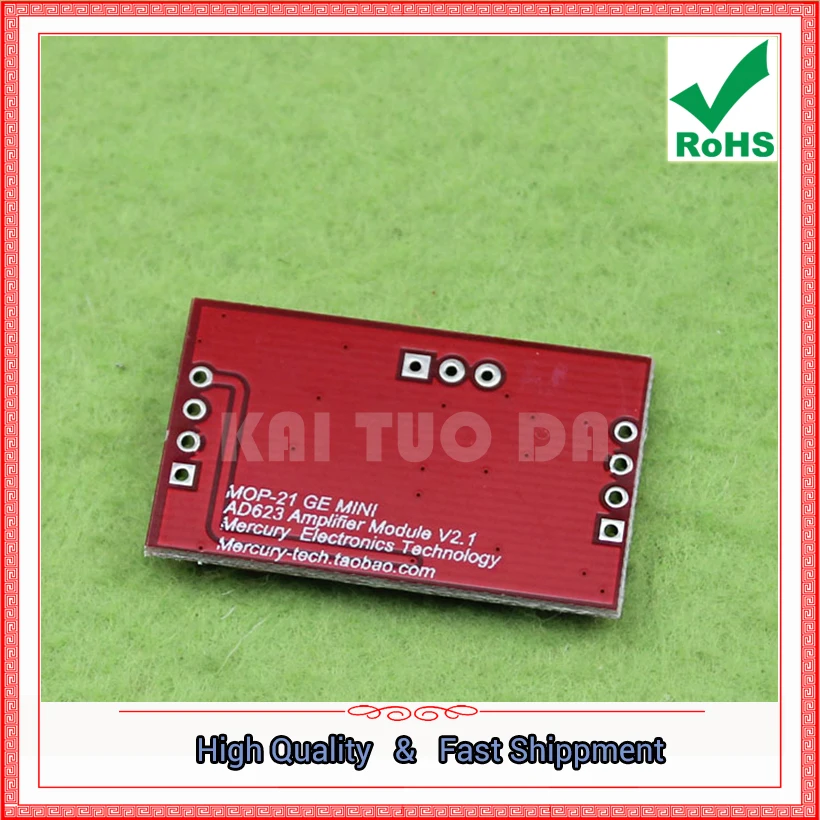

MOP-21 GE мини милливольтовый модуль усилителя напряжения

Выделенный измерительный усилитель core, rail-to-rail выход,, Высокое входное сопротивление, высокий коэффициент отклонения в обычном режиме, низкое смещение и дрейф, низкий уровень шумаЗвук и высокая стабильность усиления замкнутой петли, точное измерение/усиление лучшего выбора.

Во-первых, характеристики модуля:

1. Высококлассный выделенный измерительный усилитель AD623 core, высокая точность, хорошая линейность.

2. Один источника питания, поддержка 3-5,5 V источника питания, простых в использовании!

3. Интегрированный модуль генерации отрицательного давления, Двойной источник питания, легко справиться с отрицательным сигналом/сигналом переменного тока.

4. Входная мощность LC фильтр, чистый и стабильный, для обеспечения стабильного усиления сигнала.

5. Встроенный модуль генерации отрицательного напряжения, только один источник питания может выполнять двойную работу, упрощает проектирование системы.

6 .. Выход от рельсов до рельсов, максимальная выходная мощность до + -VCC, далеко за пределами LM358 / AD620 и других основных продуктов (только для VCC-1.5V).

7. Увеличение 2-1000 раз регулируется для адаптации к различным приложениям, импорт потенциометра США, сопротивление меняется равномерно, стабильное сопротивление, цена выше, чем у внутреннего потенциометра более чем в 10 раз (низкого качества потенциометра часто свободные, открытые, в результате чего сопротивление, когда большой и маленький, открытый и т. Д., Не может гарантировать стабильность увеличения, трудно обеспечить точность).

7. Модуль простой, масштабируемый, подробное описание, чтобы облегчить вторичное развитие.

Во-вторых, основные параметры

Тип усилителя:Специальный измерительный усилитель AD623 core

Диапазон входного сигнала:0.5VCC (т. Е. Напряжение между S + / S меньше половины напряжения питания.)

Выходной диапазон:+ -VCC (rail-to-rail)

Коэффициент усиления:2-1000 раз регулируется.

Потребляемая мощность:150uA (Типичный) 650uA (макс.)

Источник питания:3-5,5 V

Точность усиления0.35% (г> 2) 0.10% (Г = 2)

Входное смещенное напряжение:100-200uV

Смещение на входе:1uv/

Коэффициент отклонения в обычном режиме:90 дБ

Ширина полосы пропускания800 кГц.

Размер печатной платы:40*23 мм, с монтажным отверстием M3 4.

Для конкретных параметров усилителя обратитесь к чипу AD623.

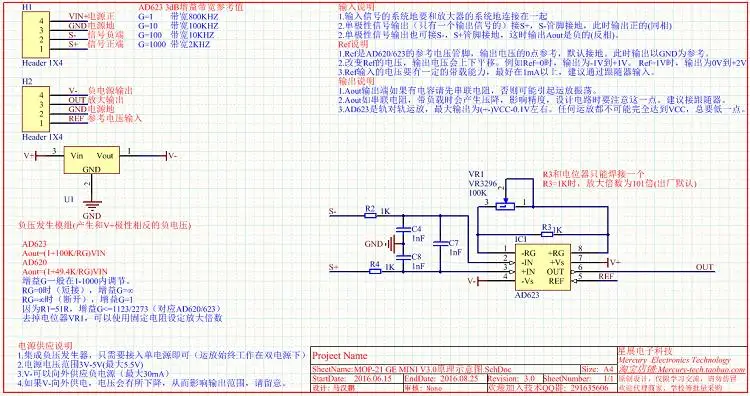

Три,Описание штифта и схема проводки

Рекомендуется использовать меньшее увеличение (например, в 50/100 раз) для тестирования ребенка, а затем переносить на необходимость многократного использования. Отрегулируйте ручку A + + по часовой стрелке, чтобы увеличить увеличение (до 1000 раз). Когда вы настраиваетесь по максимуму, вы можете услышать небольшой щелчок потенциометра, что означает, что вы настроились до конца. Вы также можете использовать резистор для фиксации увеличения, чтобы значение увеличения было более стабильным.

В-четвертых, обратите внимание на вопросы

1. Некоторые люди будут называться нулевым штифтом, это не проблема, но ядро AD623 высокой точности, непосредственно на опорную поверхность, выход очень близок к 0, фактическая необходимость регулировки. Рекомендуется отрегулировать напряжение штифта только тогда, когда напряжение необходимо перевести.

2. Наше использование-это импортированный в США потенциометр стержней, регулируемый, стабильный, высокая надежность, цена выше, чем внутренний потенциометр в 10 раз, нестандартный внутренний потенциометр сопоставим.

3. Смещенное напряжение AD623 составляет 200 УФ,То есть, максимальное входное напряжение может быть погрешностью в 200 УФ, поэтому, если Входное напряжение меньше, чем больше исходная ошибка, рекомендуемый сигнал должен быть не менее 3 мВВ

4. AD623 3 дБ Полоса усиления 800 кГц,Усиление нескольких * частот = 800 кГц.Поэтому, если усиленный сигнал постоянного тока, до примерно 1000 раз. Если увеличить 800 раз, сигнал не должен быть выше 1 кГц. Если усиление в 10 раз, сигнал не должен быть выше 80 кГц, и так далее, чем выше частота сигнала, тем больше потеря увеличения.

5. Основная сторона максимального диапазона регулировки не должна быть слишком большой, в противном случае это повлияет на увеличение.

6.Диапазон выходного напряжения усилителяВ зависимости от напряжения источника питания.Наш AD623 модуль линейной области до + - VCC. В то время как AD620 / LM358 и другие усилители+ 5v и 5V источника питания, линейность только-3,6 V ~ + 3,3 V от двух до пяти лет.

7.Штырь REF ad623 может вытягивать выходное напряжение только вверх/вниз. В нормальных условиях. Когда вам нужно использовать REF foot pullВысокий или нижний выход, вы можете изменить напряжение этого штыря. Но в этот чехол, обратите внимание на увеличение линейной области не изменится из-за 5 футовИзменение, максимальная выходная мощность не более VCC.
