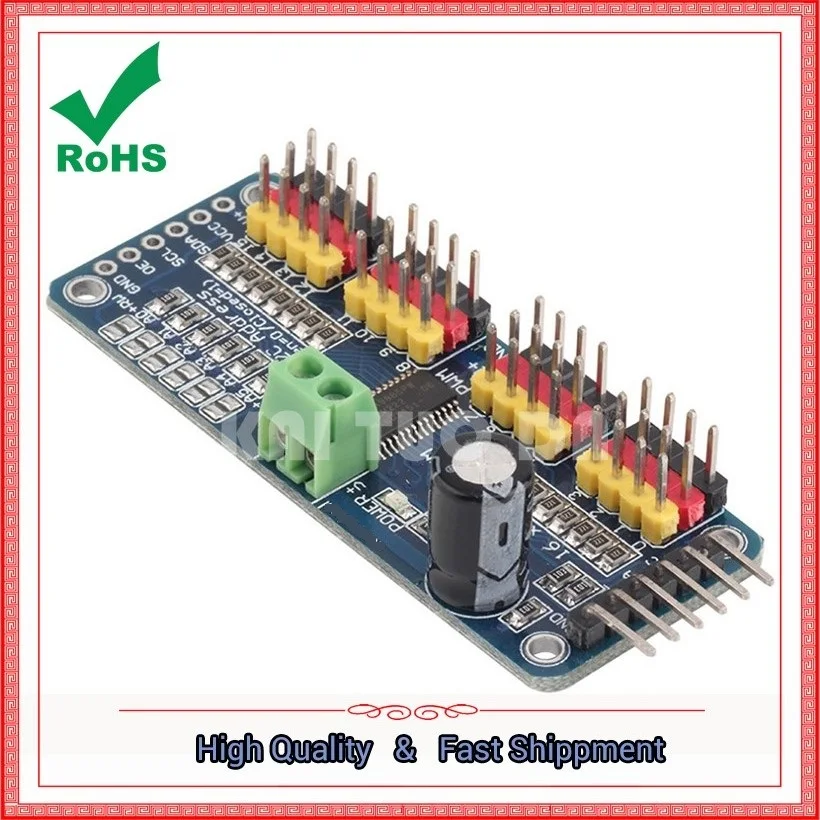

16-канальный/способ PWM/сервопривод бортовой робот IIC плата драйвера интерфейса

16-канальный/способ PWM/сервопривод бортовой робот IIC плата драйвера интерфейса

Скачать

Http:/pan.baidu.com/s/1jGtoKyq

Введение:

Это связь с i2c, встроенный драйвер PWM и часы. Это означает, что это будет сильно отличаться от серии TLC5940. Вам не нужно продолжать отправлять сигналы, чтобы сохранить ваш микроконтроллер!

Совместим с напряжением 5 В, это означает, что вы можете также использовать 3,3 V микроконтроллер для того чтобы контролировать и безопасно добраться до 6В зарядное устройство (в тех случаях, когда вы хотите, чтобы управлять белый или синий светодиодный индикатор с 3,4 + положительное напряжение также возможен)

6 pin выбора адреса позволяет поместить 62 платы привода на одну шину i2c, в общей сложности 992 PWM выход. Это был бы очень большой ресурс.

Около 1,6 кГц FM ШИМ-выход

Для шаговый двигатель готов к выходному 12-разрядный разрешение, а это означает, что частота обновления 60 Гц может достигать 4us разрешение

Настраиваемый выход push-pull или выход с открытым контуром

Выход позволяет быстро отключить все выходы

Характеристика:

LЧип PCA9685 завернут в Центр доски

LВходной разъем питания

LЗеленый индикатор питания

LВ 4-контактный разъем 3-контактный разъем, вы можете легко вставлять 16 Сервомотора сразу (Серводвигатель поставляется вилка типа немного шире, чем 0,1 ", таким образом, вы можете положить 4 пары детских хлопковых утепленных колготок на 0,1" разъемы)

LПолярность обратной полярности вводится на клеммном блоке

LКаскадный дизайн

LV + линия для размещения большого конденсатора (в некоторых случаях вам понадобится) Максимальное периферийное входное напряжение зависит от этого конденсатора 10V1000uf

LВсе PWM выходные линии помещаются в 220 Ом серии резисторов для защиты их, и может легко управлять светодиодный.
