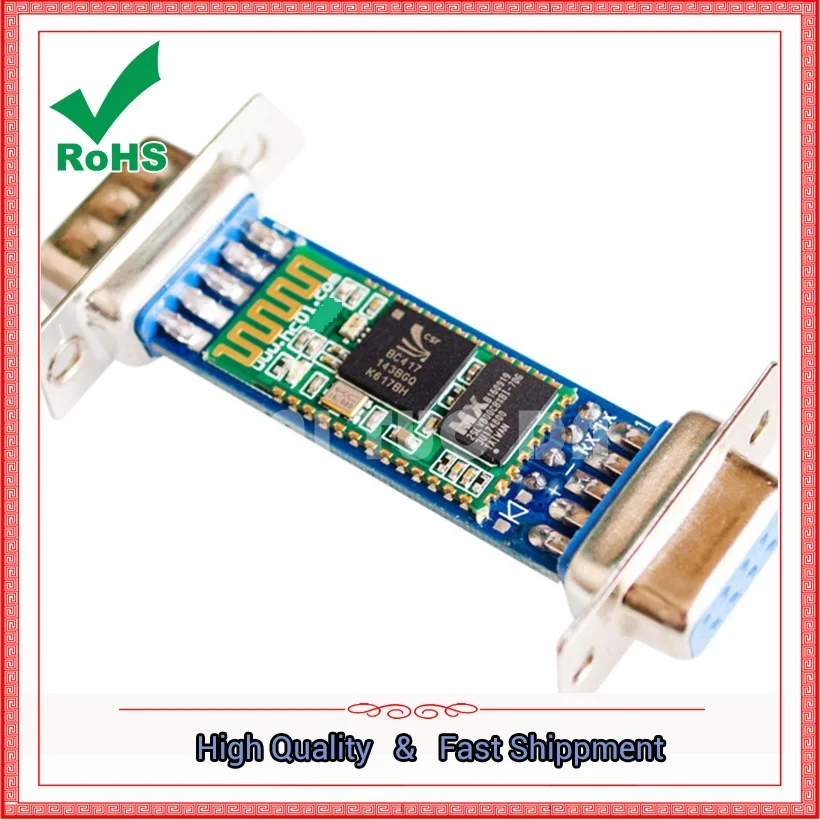

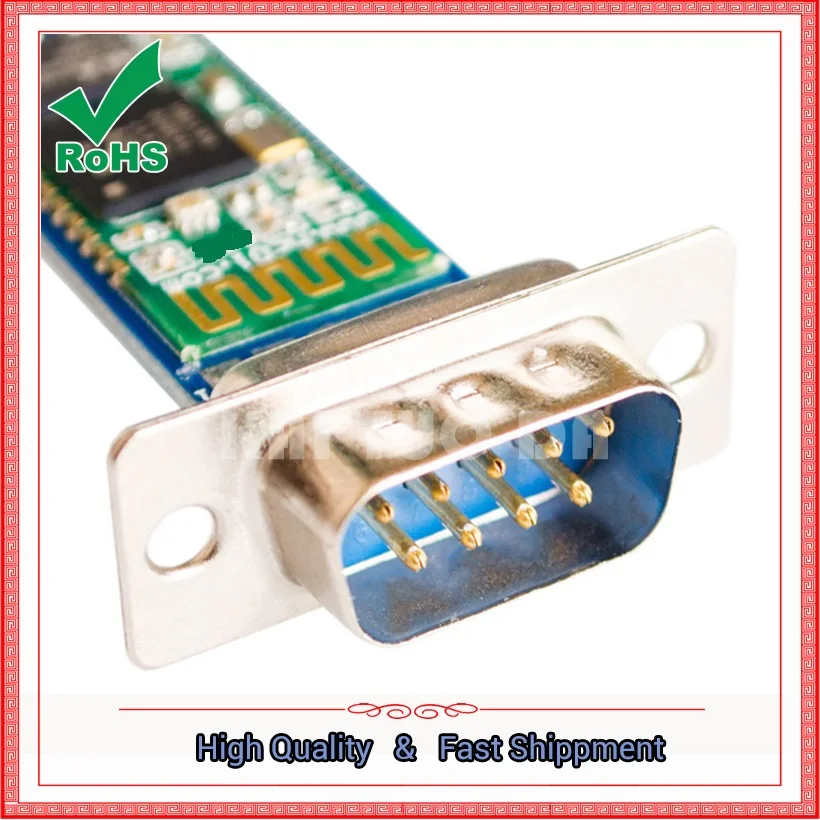

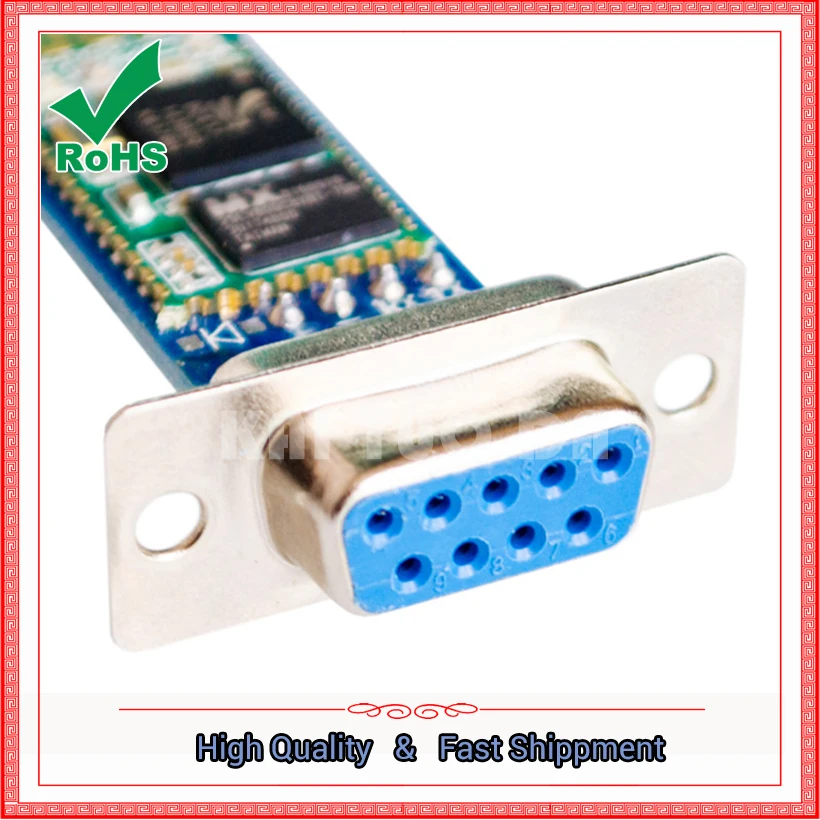

Интерфейс DB9 RS232 Bluetooth-совместимый прозрачный модуль последовательный порт

Интерфейс DB9 RS232 Bluetooth-совместимый прозрачный модуль последовательный порт

Ниже приведен модуль Bluetooth с использованием соответствующей видеосвязи, скопируйте его в адресную строку браузера, чтобы открыть
Модуль Bluetooth и видео сопряжения компьютера:Http:// v.youku.com/v_show/id_XNDExNTc4MDg0.html
Модуль Bluetooth и сопряженное видео WM мобильный телефон:Http:// v.youku.com/v_show/id_XNDExNTg3MjI4.html
Модуль Bluetooth и сопряженное видео с телефоном Эндрюса:Http:// v.youku.com/v_show/id_XNDExNTg2NjEy.html
Модуль Bluetooth и однокристальный (например, контроллер Ar.duino) Видео беспроводное последовательное устройство связи:Http:// v.youku.com/v_show/id_XNDExNTY3MDQw.html

Следующая информация не предоставлена, пожалуйста, не «Выпускной дизайн» и другие причины для получения, Не соглашайтесь, не покупайте:
1, бумажные брошюры и CD-ROM
2. Оригинальные дизайнерские документы, включая, помимо прочего, файлы SCH, PCB
3. Различные процедуры тестирования на стороне микроконтроллера
4. Другие Интеллектуальные устройства (такие как PDA, PSP, различные бренды мобильных телефонов и т. д.)
5. В дополнение к вышеуказанному может быть предоставлена иная информация, кроме информации

Ниже приведены не проблемы с качеством продукции, они вызваны ошибками проводки, гарантия не возвращается:
1. Так как спонтанный тест после успешного использования TXD или RXD вызван коротким замыканием
2. Нет анти-обратного модуля источника питания, подключенного к источнику питания, вызванного повреждением

Небольшой здравый смысл (очень важно):
TXD: отправитель, как правило, выражается как собственный отправитель,Нормальная связь должна быть подключена к RXD другого устройства.
RXD: конечная часть, как правило, выражается как собственный приемник,Нормальная связь должна быть подключена к TXD другого устройства.
Нормальная связь при автоматическом подключении TXD к устройству RXD!
Автоматический доступ RXD к другому оборудованию TXD, поэтому, если вы хотите получать свои собственные данные, отправленные по имени, то есть получать свои собственные данные, то есть их собственный TXD напрямую подключен к RXD, используется для проверки их собственной отправки и получения, является ли это нормальным,Самый быстрый и простой метод тестирования, когда проблема возникает сначала, чтобы сделать тест, чтобы определить, что неисправность продуктаТакже известен как тест цикла.

Логика уровня:
Уровень TTL: обычно представление данных с использованием двоичного, указанного + 5 В, эквивалентного логике «1», 0 В, эквивалентной логике «0», называемой сигнальной системой TTL, является положительной логикой
Уровень RS232: использование от-12 В до-3 в, эквивалентно логике «0», от + 3 В до + 12 В логический уровень, эквивалентный логике «1», является отрицательной логикой

Характеристики продукта:
1. Модель модуля для перевода ведомого модуля HC06
2, светодиодные контактные инструкции по статусу подключения Bluetooth,Выходной импульс указывает на то, что нет соединения Bluetooth, а высокий выход указывает на то, что Bluetooth подключен и порт открыт
3,Напряжение источника питания 3,3 В, ток без пары около 30 мА, около 10 мА После сопряжения,Совершенно запрещается выключать питание! Источник питания не более 3,6 В!
4. Уровень интерфейса 3,3 В, может быть напрямую подключен к различным однокристальным (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, нет MAX232 не проходит через MAX232!
5,Открывается на эффективном расстоянии 10 метров,Также возможно более 10 метров, но не для обеспечения качества соединения
6. После матчаПолнодуплексный последовательный портИспользуйте, не нужно разбираться в каком-либо протоколе Bluetooth, но поддерживает только8-битные биты данных, 1 стоповый бит, без четностиФормат связи, который является наиболее широко используемым форматом связи, не поддерживает другие форматы.
7, inСоединение Bluetooth не установленоПоддержка команды AT для установки скорости передачи данных, имени, подходящего пароля,Установите параметры, чтобы отключить экономиюСоединение Bluetooth автоматически переключается в прозрачный режим
8, маленький размер(2,7 см * 1,3 см),ФабрикаПроизводство чипов, Чтобы обеспечить качество нашивки.
9,Ссылка для раба,Из производительности и различных компьютеров с поддержкой Bluetooth, хоста Bluetooth, большинства с телефонами Bluetooth, КПК, PSP и другими интеллектуальными терминалами сопряжения, между машиной не может совпадать.

Использование продукта:
Может использоваться только как последовательный порт с фиксированной скоростью передачи данных, до тех пор, пока «фиксированная скорость передачи данных, 8-битный бит, последовательное устройство без четности может напрямую заменить оригинальный проводной Последовательный порт. Нет необходимости изменять программу. Такие как сбор данных, умные автомобили, серийные принтеры, уличное матричное управление экраном.
Сопряжение с компьютером:Подходит для связи между компьютером и устройством через последовательный порт Bluetooth, используйте то же самое, что и последовательный порт
Сопряжение с вашим телефоном:Подходит для Мобильный телефон с устройством через последовательную связь Bluetooth, используйте то же самое, что и последовательный порт
Сопряжение с хостом Bluetooth:Подходит для двух устройств непосредственно через последовательную связь Bluetooth, таких как одночиповый и одночиповый, проводной Последовательный порт с микроконтроллером и т. д., и использование одного и того же последовательного

Обходной путь:
Преобразование скорости передачи, так как приемник и передатчик могут выбрать соответствующую скорость передачи, когда объем данных можно использовать в качестве устройства преобразования скорости передачи.

Модуль и микроконтроллер выполняют следующее подключение (напряжение модуля Bluetooth составляет 3,3 В):

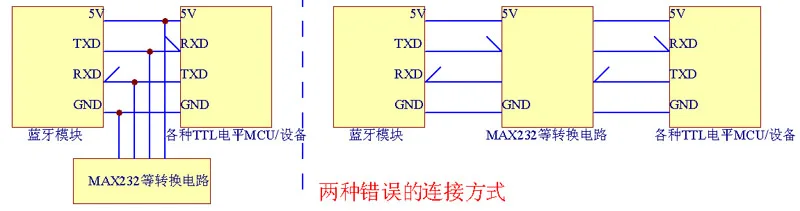

Ниже приведены неправильные методы подключения:
