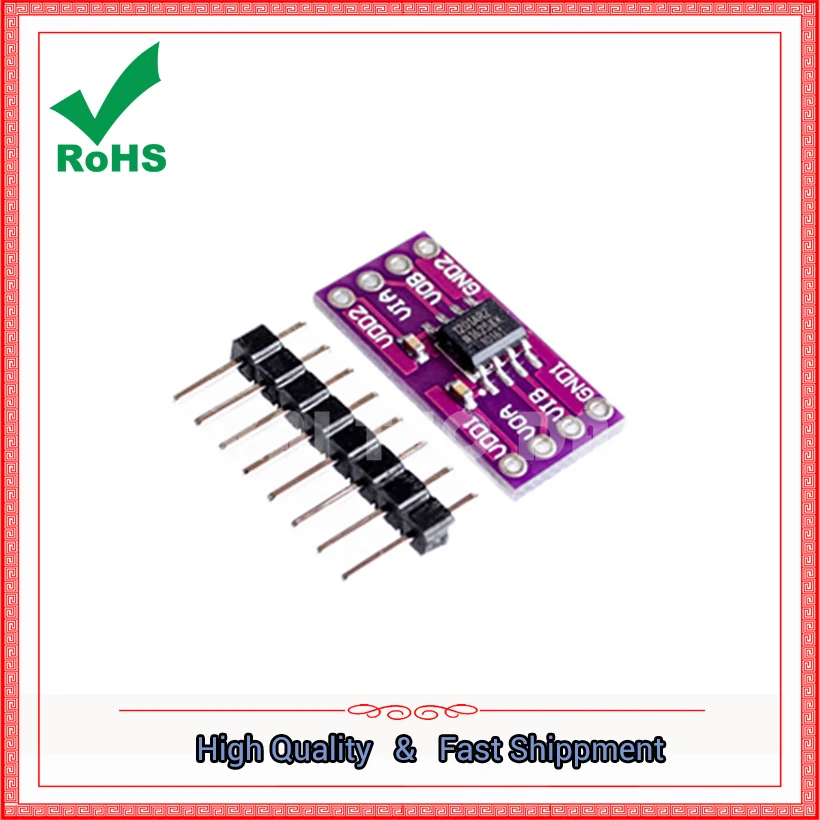

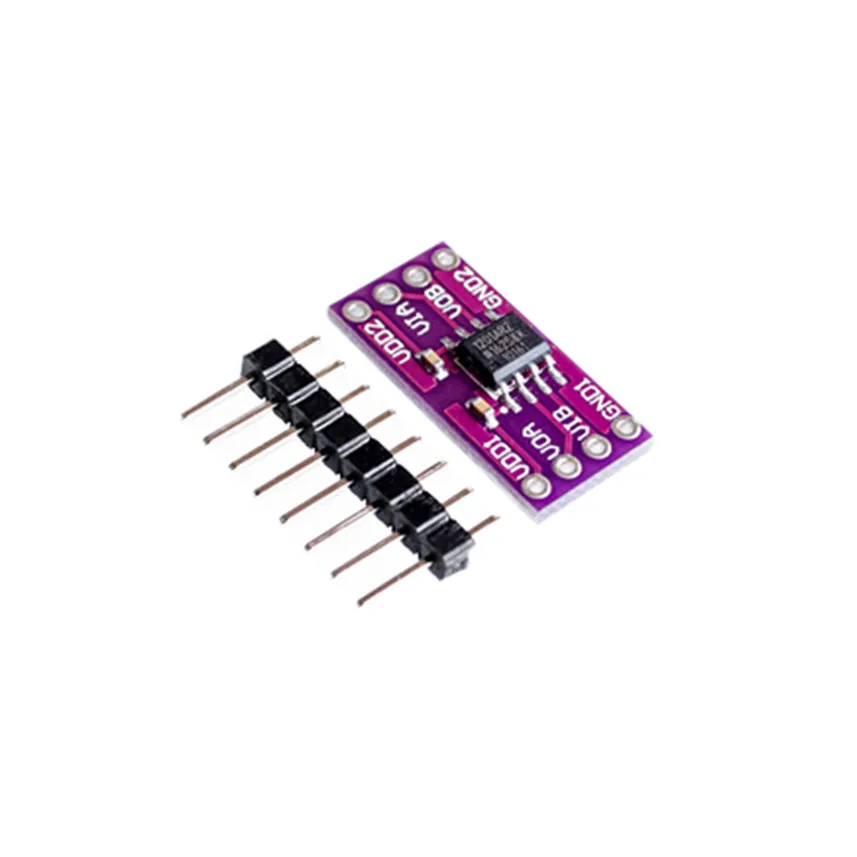

1201 ADUM1201 двухканальный цифровой магнитный изолятор вместо оптопары

ADUM1201 ADI-based запатентованные икоуплеровские цифровые изоляторы используют технологию изоляции плоского магнитного поля. Технология ICoupler-это запатентованная технология изоляции, она основана на размере чипа трансформатора, а не на основе оптопары, используемой в комбинации светодиодный и фотодиодный. Технология ICoupler устраняет процесс фотоэлектрического преобразования в оптомуфте и использует запатентованную технологию трансформатора икоуплера для интеграции привода трансформатора и получения цепи, тем самым реализуя преимущества оптического изолятора. Так как трансформатор icople изготовлен непосредственно на чипе с использованием процесса Производства Вафельных уровней, канал iCoupler является более эффективным, чем оптопара для достижения интеграции каналов и проще для реализации других полупроводниковых функций.

Поскольку оптоэлектронный соединитель не влияет на эффективность фотоэлектрического конверсионного соединения, цифровой изолятор iCoupler не должен водить светодиодный внешний контур, потребляемая мощность составляет всего от 1/10 до 1/50 оптопары. Этот новый метод изоляции на электромагнитной основе превосходит оптопары с точки зрения устойчивости к высоким температурам. Цифровой изолятор iCoupler не снижает производительность и надежность при 125 ° C, поэтому низкая стоимость, маленький размер SOIC посылка, которая не только снижает стоимость, но и уменьшает размер чипа. Кроме того, изолирующий канал икоуплеровского цифрового изолятора имеет более высокую скорость передачи данных, Точность синхронизации и переходное отклонение общего режима, чем оптомуфта. Номинальное напряжение изоляции в два раза выше, чем оптопара с высокой изоляцией, а скорость передачи данных и точность синхронизации-10 раз. Кроме того, в отличие от оптопары, многоканальный икоуплеровский цифровой изолятор обеспечивает как прямые, так и обратные каналы связи в одном чипе, что делает Направление передачи сигнала более гибким и упрощает аппаратное соединение между чипами.

Из-за технологии iCoupler ADUM1201 имеет много преимуществ перед opto-изоляторами:

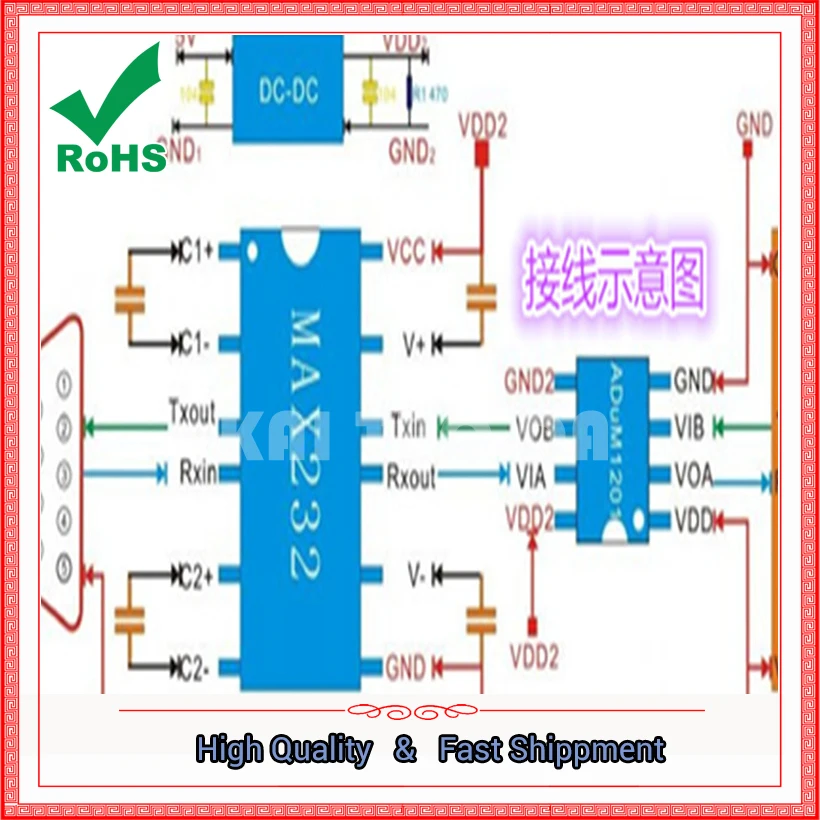

В ADUM1201 имеет два блока питания и заземления, а питающее напряжение диапазон между 2,7 V и 5,5 V, который позволяет защита от низкого напряжения, далее система уменьшения уровня потребеление энергии. Между источником питания и эталонным заземлением необходимо получить доступ к конденсатору 0,01f до 0,1f для фильтрации высокочастотных помех, расстояние между конденсатором и мощностью должно быть в пределах 20 мм, таким образом, вы можете достичь лучших результатов фильтрации. Поскольку Два Изолированных канала совпадают по высоте, перекрестный канал очень мал, и использование двухканального ввода и вывода обратного дизайна, идеально подходит для двухнаправленного трансивера RS232 шины, значительно упрощает изолятор и изолированные аппаратные соединения на обоих концах. Следует отметить, что GND1 и GND2 являются двумя различными справочными данными, в противном случае это не достигнет эффекта изоляции.

Также обратите внимание, что ADUM1201 нормальная работа, оба конца блока питания в то же время, чтобы гарантировать, что два канала ADUM1201 могут работать должным образом, если есть питание, не может привести ко всему чипу, не может работать должным образом.
