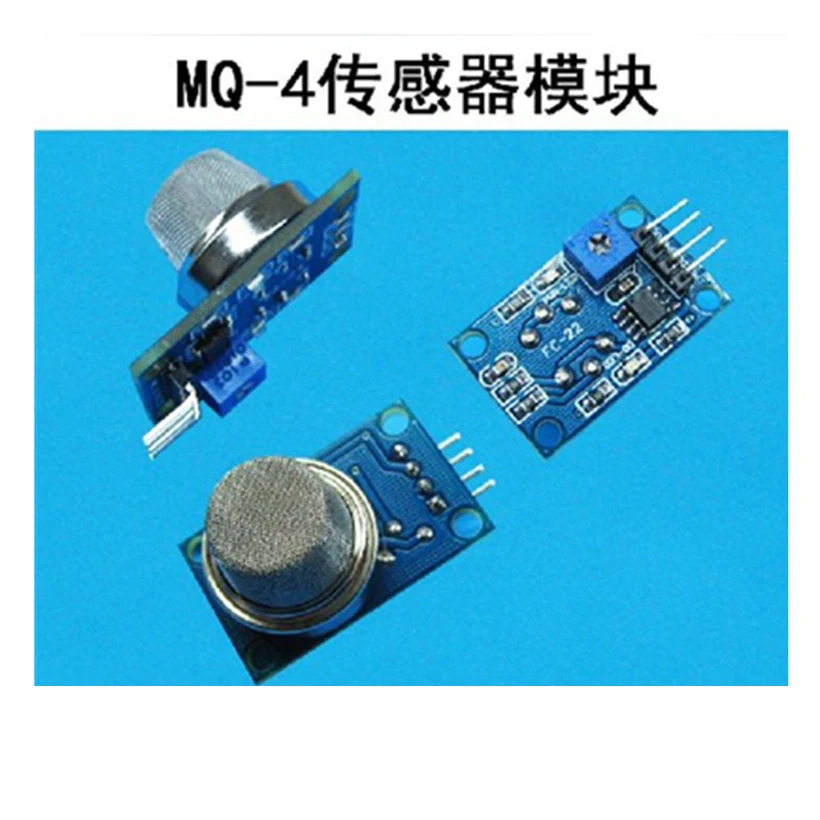

MQ-4 модуль датчика природного газа обнаружение утечки MQ4 панель горючего |

MQ-4 модуль датчика природного газа обнаружение утечки MQ4 панель горючего |

MQ-4 Датчик:
Датчик газа, используемый в MQ-4 датчике, является оксидом олова (SnO2) с низкой проводимостью в чистом воздухе. Когда в среде, в которой присутствует датчик горючего газа, проводимость датчика увеличивается по мере увеличения концентрации горючего газа в воздухе. Изменение проводимости может быть преобразовано в выходной сигнал, соответствующий концентрации газа с помощью простой цепи. MQ-4 датчик газа на высокой чувствительности метана, пропана, Бутана также имеет хорошую чувствительность. Этот датчик может обнаруживать различные горючие газы, особенно природный газ, различные приложения для недорогих датчиков.

Применение модуля:
Используется для дома и фабрики устройства мониторинга утечки газа, подходит для сжиженного газа, Бутана, пропана, метана, дыма и других обнаружения;

Характеристики модуля:
1. Использование высококачественной двухпанельной конструкции с индикатором мощности и инструкциями по выходному сигналу TTL;
2, с DO switch сигналом (TTL) выход и AO аналоговый сигнал выход;
3, TTL Выходной действительный сигнал низкий. (Когда выход низкого сигнального света, может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение с более высоким напряжением, чем выше напряжение, тем выше напряжение.
5. Сжиженный нефтяной газ, природный газ, городской газ, дым имеет лучшую чувствительность.
6, есть четыре винтовых отверстия для облегчения позиционирования;
7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)
8, с длительным сроком службы и надежной стабильностью
9. Быстрая реакция на функции восстановления

Электрические характеристики:
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO ток на выходе: 0,1-0,3 V (относительно не загрязняет окружающую среду), максимальная концентрация около 4V Напряжение
Специальное напоминание:Мощность датчика, необходимо предварительно нагревать 20S или около того, измеренные данные были стабильными, температура датчика является нормальным явлением, потому что внутренний Электрический провод, если горячий не является нормальным.

Проводка:
1, VCC: Затем источник питания положительный (5 В)
2, GND:Подключите источник питания отрицательный
3, DO: TTL переключатель сигнала на выходе
4, АО: аналоговый сигнал на выходе
