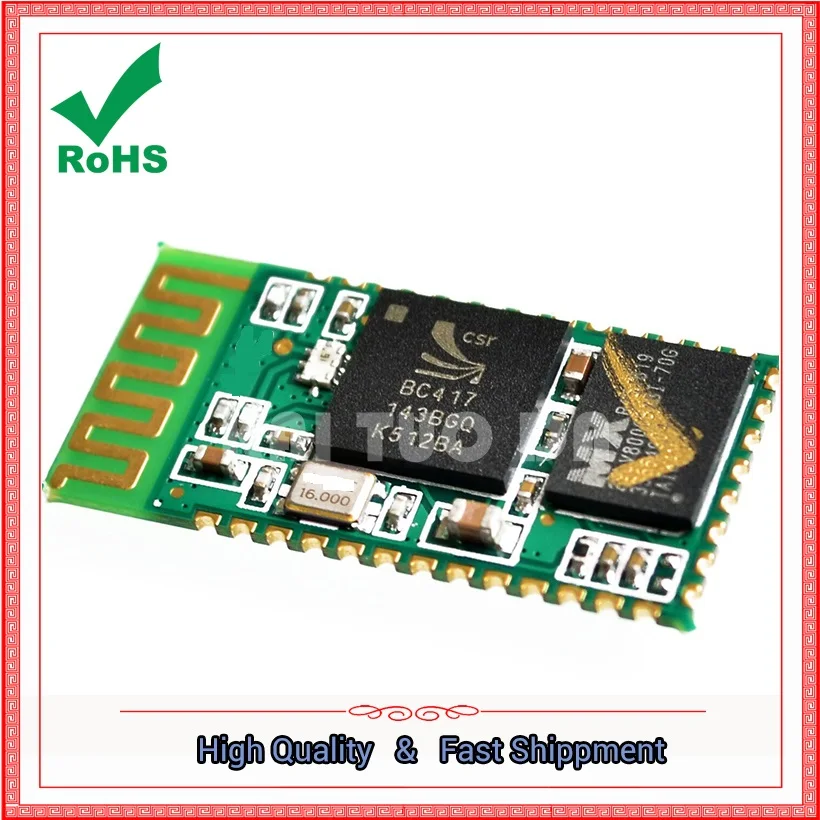

Модуль последовательного порта HC05 без ножек совместимый с Bluetooth HC-05 модуль плата |

Модуль последовательного порта HC05 без ножек совместимый с Bluetooth HC-05 модуль плата |

Справочный материалЗагрузите свою собственную информацию

Http:// box.cloud.taobao.com/file/downloadFile.htm?shareLink=58ekpeM

Модуль для модуля HC-05-это Модуль интеграции ведущего и ведомого элементов, Режим ведущего и ведомого элементов может быть установлен в команды AT, инструкции с подробным описанием.


Во-вторых, введены правила наименования серии продуктов
HC-05С HC-06Разница:

HC-05-это ведущий-ведомый интегрированный модуль Bluetooth с последовательным подключением, ведущий и ведомый могут быть командным переключателем, полная инструкция

HC-06-это отдельные модули master И slave, мастер никогда не сможет переключаться, заводские настройки, простота в использовании, дешево

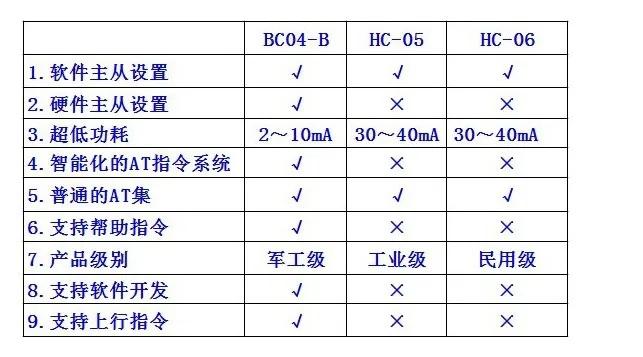

HC-05 отличается от других аналогичных товаров:

В-третьих, описание продукта

1. Использование основного чипа Bluetooth CSR, стандартов протокола Bluetooth V2.0

2. Рабочее напряжение последовательного модуля 3,3 В, расстояние обычно составляет 10 метров

3. Заводская скорость передачи по умолчанию 9600, пользователь может установить.

4. Поддержка программного обеспечения для установки режима master И slave

5. Индикация рабочего состояния, подключение и неподключенный выход сигнала состояния, легко установить микроконтроллер на модуле отслеживания состояния

6. Размер основного модуля: 28 мм x 15 мм x 2,35 мм

7. Рабочий ток:Соответствие:30~40 мАСопряжение не связывается:2~8 мАВ общении:8 мА

8. Ток сна: не сон

9. Для системы GPS-навигации, системы считывания Газа воды и электричества, промышленной системы управления полевыми операциями.

10. Может быть бесшовное соединение с ноутбуком Bluetooth, компьютером плюс Bluetooth-адаптером, КПК и другим оборудованием



В-четвертых, применение продукта
Модуль в основном используется для беспроводной передачи данных на короткие расстояния. Может быть легко подключен к устройству Bluetooth ПК, вы также можете обмениваться данными между двумя модулями. Чтобы избежать утомительного подключения кабеля, можно напрямую заменить последовательный провод

КBluetooth-принтерКБеспроводной сбор данных;

КИгрушки с дистанционным управлением BluetoothКАвтомобильное испытательное оборудование;

КПромышленный пульт дистанционного управления, ТелеметрияКБеспроводная передача данных по Bluetooth;

КТрафик,Расположение скважины, сигнализацияКPOSСистема, беспроводная клавиатура, мышь

КАвтоматизированная система сбора данных;КБеспроводная передача данных; Банковская система;

КПравительственные уличные фонари энергосберегающее оборудованиеКИнтерактивное оборудование для голосования телевизионной станции;

КБеспроводнойLedСистема отображенияНиже приведены те же самые"Джойстик Bluetooth, игровая рукоятка Bluetooth

КУмный дом, Промышленный контрольАвтоматизация зданий, безопасность, комнатное оборудование, беспроводной мониторинг, системы контроля доступа

В-пятых, характеристики продукта

1. Напряжение источника питания 3,3 В, ток без пары около 2-8 мА, После сопряжения около 20 мА, категорически запрещается менять питание!

2. Светодиодный контакт указывает на состояние соединения Bluetooth, выходной импульс, что нет соединения Bluetooth, выход высокий, что Bluetooth подключен и открыть порт

3. Уровень интерфейса 3,3 В, может быть напрямую подключен к различным однокристальным (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, нет MAX232 не проходит через MAX232!

4. Модуль и доступ к компьютеру, затем чип MAX3232 подключен к последовательному порту компьютера

5. Открывайте на эффективном расстоянии около 10 метров, но не на расстоянии для обеспечения качества соединения

6. После совпадения полнодуплексного последовательного порта нет необходимости понимать какой-либо протокол Bluetooth, но поддерживает только 8-битные биты данных, 1 стопорный бит, без формата связи четности, который является наиболее широко используемым форматом связи, не поддерживает другие форматы

7. При отсутствии соединения Bluetooth для поддержки команды AT, чтобы установить скорость передачи, имя, соответствующий пароль, Установите параметры энергосберегающего сохранения. Соединение Bluetooth автоматически переключается в прозрачный режим

8, малый размер 28 мм x 15 мм x 2,35 мм, Заводское производство патчей, чтобы обеспечить качество патча.

9, ссылка для ведомого устройства, от производительности и различных компьютеров с поддержкой Bluetooth, хоста Bluetooth, в большинстве случаев с телефонами Bluetooth, КПК, PSP и другими интеллектуальными терминалами, между машиной не подходит

ATНабор инструкций

HC-05Встроенный Bluetooth модуль последовательной связи (далее-модуль) имеет два режима работы: отклик команды на работуРежим и режим автоматического подключения, в режиме автоматического подключения можно разделить на основной модуль (Мастер), От (Раб)И петляПетля) Три должности. Когда модуль находится в автоматическом режиме подключения, он автоматически устанавливается в соответствии с предустановленнойПередачи данных; Когда модуль находится в команде для ответа на рабочий режим, можно выполнить все следующиеATКоманда, пользователь можетОтправьте Различные модулиATИнструкция по установке параметров управления или отпустите команды управления для модуля. Через внешний контакт модуля управления(Пио11) Уровень ввода, вы можете достичь динамического состояния работы модуля.

Определения контактов, используемые модулем последовательного порта:

1,Пио8ПодключениеLed, Указывая рабочее состояние модуля, модуль мигает после включения питания, разные состояния мигают с разным интервалом.

2,Пио9ПодключениеLed, Указывая на успешное Подключение модуля, сопоставление последовательного порта Bluetooth прошло успешно,LedДлинный яркий.

3,Пио11Контактный переключатель состояния модуля, высокий уровень-> ATКоманда для ответа на рабочее состояние, низкое или плавающее->Штатные рабочие BluetoothСостояние.

4, Модуль имеет схему сброса, повторно питание для завершения сброса.

Установите шаги в качестве основного модуля:

1,Пио11Высокий.

2, Включение питания, ввод модуляATСостояние ответа команды.

3, Гипертерминал или другой инструмент последовательного порта, установите скорость передачи38400, Биты данных8Бит, стоп бит1Бит, нет бит четности,Нет контроля потока.

4, Последовательный порт для отправки символов"AT + роль = 1", Успешно возвращен"ОК", Среди них\ R \ nДля линии возврата каретки.

5,ПиоУстановка низкого уровня, повторное питание, модуль в качестве основного модуля, автоматический поиск по модулю, установление соединения.
