Серия SKX-2000 имеет SKX-2000A, SKX-2000C, SKX-2000D, SKX-2000G, SKX-2000SUP, SKX-2000K и другие модели.

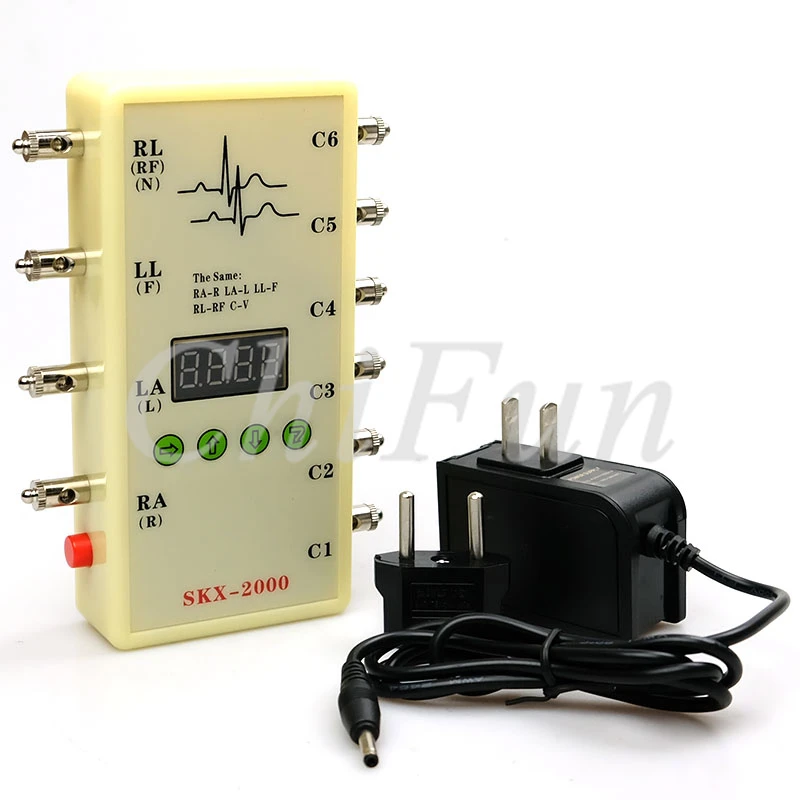

Для того, чтобы настроить:Используйте ручное, Внешнее зарядное устройство

ЭКГ сигнал управления диаграмма, симулятор

Единичном экземпляре машины может использоваться в качестве гарантийный сертификат.

Внешняя упаковка и комплект пены, сертификат машины.

Размер машины: длина, 15 см, ширина, 7 см, высота, 3 см.

Ширина столбов и защелки после: ширина 10 см. Вес нетто: 0,35 кг.

Основные характеристики:

1, моделирующее устройство встроенный большая емкостьЛитиевая батареяПолезная модель может быть повторно заряжена и может работать в течение длительного времени, и может работать непрерывно в течение более чем 100 часов после заполнения. Потому что это литиевая батарея, пожалуйста, старайтесь не перегружать. Пожалуйста, обратите внимание на то, что правильное использование зарядного устройства, напряжение зарядного устройства, не больше, чем 4,2 V.

2. Использование 10 универсальных ЭКГ-адаптеров, ЭКГ и монитора свинцового провода подключены.

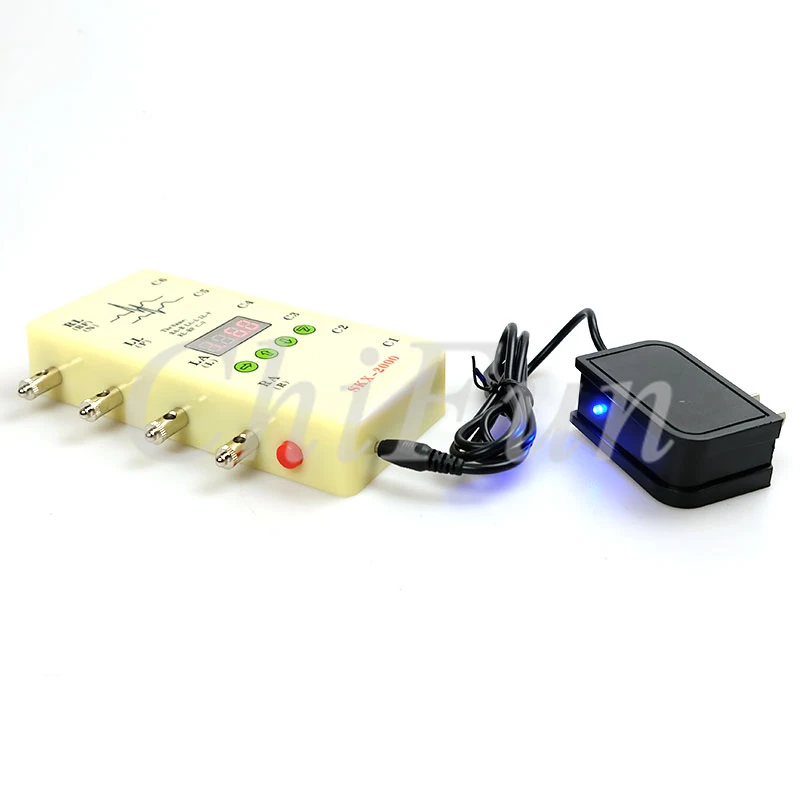

3. Зеленый светильник зарядного устройства означает, что зарядка завершена, чем более ярко-красный цвет указывает на низкую мощность.

4. Увеличьте функцию автоматического отключения аккумулятора, Защитите литиевую батарею.

SKX-2000G инструкции по симулятору ЭКГ

Симулятор может генерировать следующую форму волны, первый код представляет следующую форму волны:

1. Обычная ЭКГ-форма
2, положительный и отрицательный треугольный сигнал
3,Аналоговый треугольный сигнал с неровным пульсом
4,Fang Bo, используя квадратную волну для измерения скорости сканирования
5, Синусоидальная волна, измерение амплитудной частоты
6, аналоговый респираторный сигнал
7,Калибровочная Форма волны (1МВ))
8, установите амплитуду сигнала
9, с боковым сигналом ECG
10,Вы можете изменить Ширина низа треугольной формы волны
11,Может изменить амплитуду T, частоту сердечных сокращений, амплитуду QRS, ширину QRS волны ЭКГ
12 летИграть сигнала
13Суперположение 2 Гц треугольной волны синусоидальной формы

Каждый в форме волныСпособ работы и объем:

1,Нормальный ЭКГ:
* Диапазон настройки сердечного ритма: 10-200bpm; (исходное значение: 60 BPM)
Амплитуда сигнала зафиксирована.

2,Положительный и отрицательный треугольный сигнал:
* (Диапазон частот: 10-300bpm; Начальное значение: 75 BPM)
* Диапазон: 0,1-4мв (10:0. 1МВ, 400: 4мв);
* 2 режима, один режим: Положительная волна, режим два: отрицательная Форма волны; Через комбинацию кнопок.

3,Частота сердечных сокращений:
* (Диапазон частот: 20-250bpm; Начальное значение: 80 BPM)
* Диапазон: 0,1-4мв (10:0. 1МВ, 400: 4мв);
* 2 режима, один режим: следующая большая волна, режим два: в последней большой волне. Выберите путем сочетания клавиш.

4,Квадратной формы волны:
Этот Частотный диапазон: 0,1 Гц-10 Гц (10:0.1 Гц (100:10 Гц); Начальное значение: 1 Гц)
* Диапазон: 0,1-4мв (10:0. 1МВ, 400: 4мв);

5,Синусоидального сигнала:
* (Диапазон частот: 1-100 Гц; Начальное значение: 10 Гц)
* Диапазон: 0,1-4мв (10:0. 1МВ, 400: 4мв);
Может быть в форме волны, наложенной на компонент постоянного тока, находится в диапазоне 0,1мв-3мВ (10:0. 1МВ, 400: 4мв);
* С помощью комбинации клавиш Выберите параметры для изменения режима: частота; Режим 2: суперпозиция постоянного тока
(10:0. 1МВ, 400: 4мв);

6,Имитация дыхательных путей сигнала
Диапазон частот:1-100 раз в минуту. (начальное значение: 10 BPM)
* Обратите внимание, что вы игнорируете сигнал ЭКГ.

7, калибровки сигнала 1MV 100US
Частотный диапазон: 60BPM;

8,Настройка амплитуды сигнала:
• Радиус действия:0.1мв-4мв (10:0. 1МВ, 400: 4мв); (начальное значение: 100)
* Обратите внимание, что эта настройка скорости влияет на все, кроме сердечных волн и волн.

9Дисплей сигналаЭКГ
* 2 режима работы: Режим 1: Импульсная Форма волны; Режим 2: с импульсным сигналом ECG Bo; С помощью комбинации кнопок.
Этот Частотный диапазон: 20-250bpm (начальное значение: 60);
Ширина формы импульсного сигнала: 1 мс-300 мс; (начальное значение: 80 мс)
Регулировка ширины формы импульсного сигнала, влияющая на шаблон импульса в обоих режимах.
Амплитуда импульсного сигнала влияет на сигнал амплитуда настройки 8.

10 ширина регулируемая треугольная форма волны
Амплитуда волны: 0.1мв-4мв (10: 0.1мв, 400: 4мв);
Частотный диапазон: фиксированный 60 раз/с
Диапазон регулировки ширины: 2 мс-400 мс; (начальное значение: 100 мс)

11 моделируемых ЭКГ сигналов
Режим 2: настройка частоты волны; Режим 3: установка амплитуды формы сигнала QRS; Режим 4: установка ширины формы сигнала QRS, И проходите Рабочий режим в свою очередь между режимом и режимом формы QRS. Сочетания клавиш.
T Диапазон настройки амплитуды волны: 0.1мв-2МВ; (начальное значение: 10)
Диапазон настройки частоты волны: 20-300bpm; (начальное значение: 75)
QRS амплитуда формы волны: 0.1мв-4мв; (начальное значение: 1МВ)
Диапазон ширины формы сигнала QRS: 10 мс-150 мс; (начальное значение: 80 мс)

12, стимуляция сигнал (импульсного сигнала)
Эта форма волны составляет в общей сложности 2, соответственно, положительное и отрицательное направление импульсной формы
Блок 0,1 миллисекунд
Величина амплитуды должна быть установлена в настройках амплитуды сигнала (8)

13, суперположение 2 Гц треугольной волны синусоидальной формы
Можете установить амплитуда треугольной формы волны

Примечание:
1, эмулятор автоматически генерирует нормальную форму волны ECG 1 после включения питания.
2. Светодиодный дисплей-трубка симулятора, когда кнопка управления не будет в течение 5 секунд, он автоматически выключит дисплей, чтобы сохранить мощность. Нажмите любую кнопку, чтобы снова запустить дисплей.

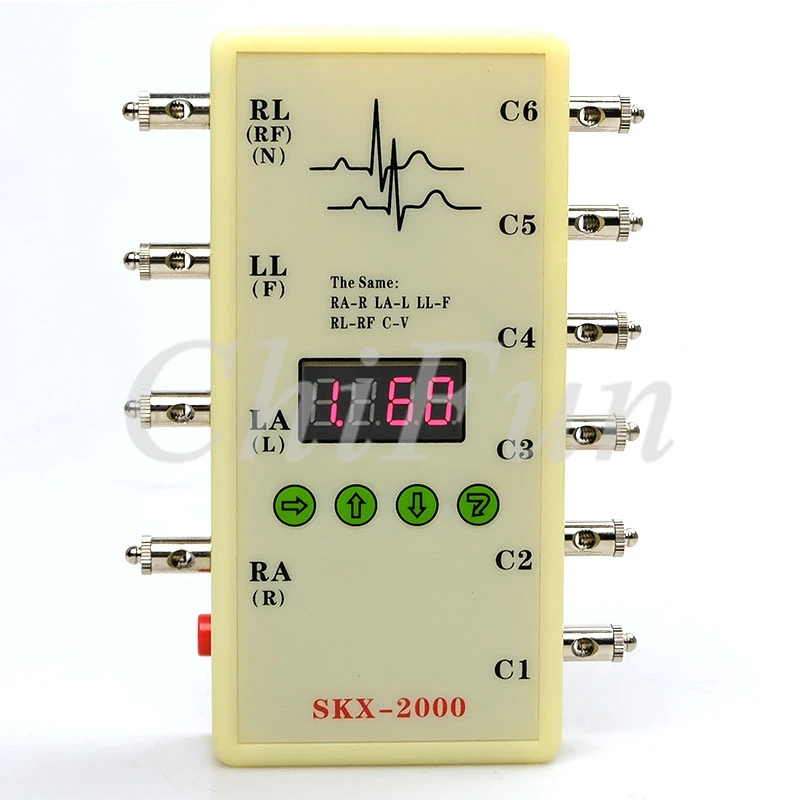

Ключевое Описание:
Всего четыре ключа, затем клавиша выбора, добавьте ключи, уменьшите ключ, подтвердите ключ, в дополнение к группе комбинаций клавиш
Клавиша выбора:
Эта кнопка используется для выбора параметров, которые будут изменены, в общей сложности четыре светодиодный трубки для отображения четырех кодов, соответственно, от имени отображения содержимого,
1 представляет код формы волны, 2-4 представляет параметр, который будет изменен (2-Значение сто, 3-от имени десяти, 4-от имени бит)
Светодиодный фонарь с правой стопой, который теперь выбирает содержимое; Может быть изменен.
Увеличивает ключ:
В тех случаях, когда вы используете клавиша выбора, чтобы выбрать изменения, используйте эту кнопку, чтобы изменить параметры.
Уменьшение ключ:
В тех случаях, когда вы используете клавиша выбора, чтобы выбрать изменения, используйте эту кнопку, чтобы изменить параметры.
Введите:
Когда параметр изменен, эта клавиша подтвердит изменение параметра и генерирует соответствующую форму сигнала.
Сочетания клавиш:
Пресс выберите ключ в одно и то же время, а затем Пресс OK кнопка, отпустите клавиша подтверждения, отпустите клавиша выбора, а затем сказал, что выбор сочетания клавиш, нажмите кнопку подтверждения снова после отображения различного содержимого.

Подробная информация о карте: характеристики четырех кнопок могут использоваться для работы с мощным и разнообразным спектром различных форм волны, улучшения технологии, обеспечения качества, хорошего обслуживания, я думаю, что это цель нашей компании.

Ниже приведена таблица с указанием хранение 5 lead многожильный провод способ подключения:

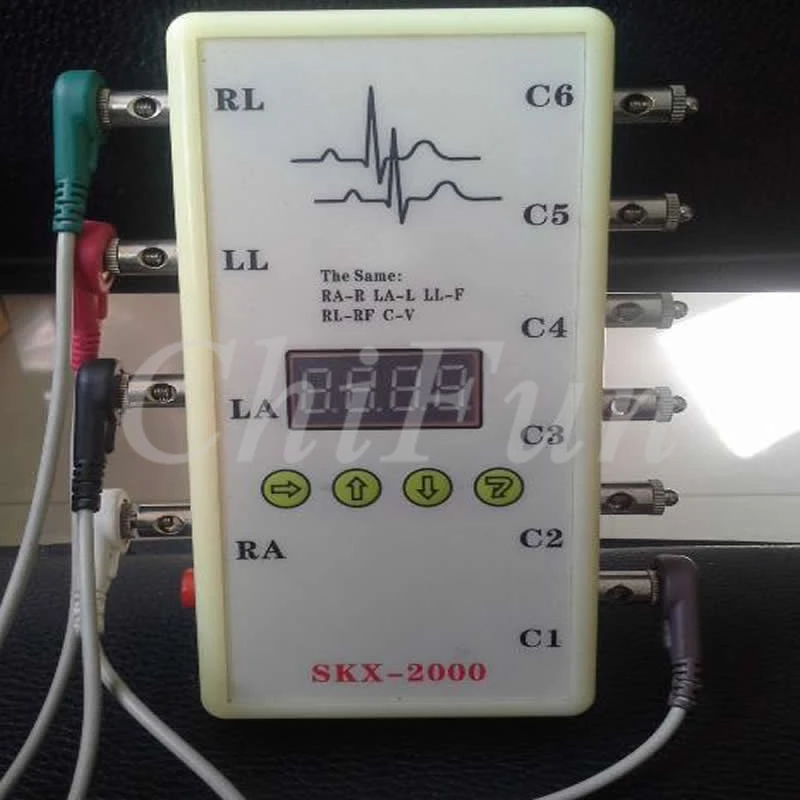

Ниже приведен метод подключения провода ECG:

Ниже приводится задняя часть сигнального симулятора, задняя часть четырех винтов-это чистый материал из нержавеющей стали для обеспечения качества оборудования.
