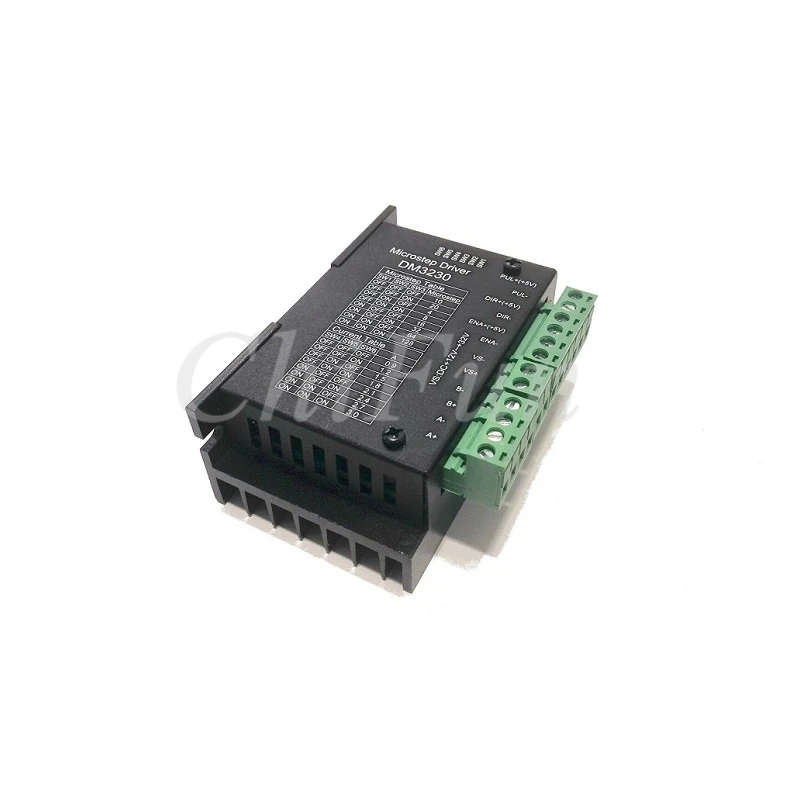

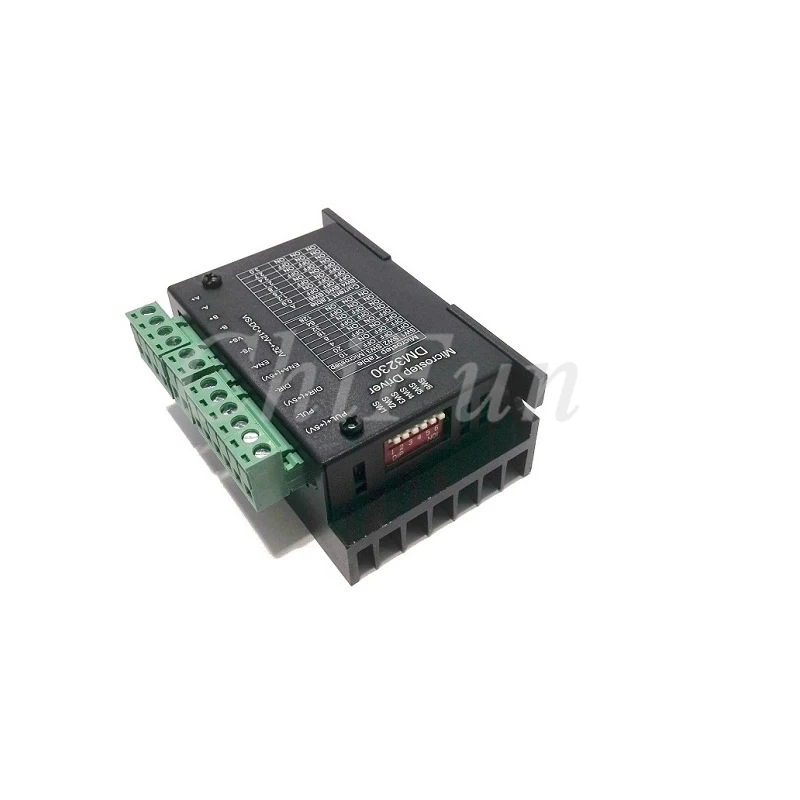

DM3230

==============================================

Инструкции

Регулирование рабочего тока (текущий ток)
Используйте Переключатель dial SW4, SW5, SW6 для регулировки рабочего тока.

Ток удержания (Полуавтоматический)(Ток удержания):

В тех случаях, когда двигатель останавливается вращающийся (0,5 секунд, ни один вход ШАГ пульс), рабочий ток автоматически в два раза.

Регулировка деления (микрошаг)
Переключатель циферблата SW1, SW2, SW3 используется для регулировки режима деления двигателя, в общей сложности 8 видов режима деления:

СВЕТОДИОДНЫЙ Световой индикатор
Зеленый индикатор указывает на то, что работа нормальная:

Не удалось подключить двигатель или двигатель для открытия любой фазы;

Привод защита от перегрузки по току

Входной порт сигнала:
PUL +: импульсный сигнал + полюс
PUL-: Шаг импульсный сигнальный Полюс

DIR +: сигнал управления направлением + полюс
DIR-: сигнальный полюс управления направлением

Эна +: Включение сигнала + полюс
Эна-: Включение сигнального полюса

Будьте внимательныАвтономный сигнал включения сброса отличается от двух других сигналов, пользователь не может подключиться, а именно нет входного сигнала, позволяет драйверу войти в рабочий режим; Если входной сигнал, драйвер войдет в режим сна.

Контрольный сигнал главного компьютера может быть высоким или низким. Когда Полезная модель высока, отрицательные концы всех сигналов управления соединяются вместе как сигнальная площадка. Когда Полезная модель имеет низкую эффективность, положительные концы всех сигналов управления соединяются вместе в качестве общего конца сигнала. Теперь возьмите открытый коллектор в качестве примера, схематическая схема схемы интерфейса выглядит следующим образом:

Контрольная схема входного интерфейса1(Обычное Анодное соединение, активное низкое)

Контрольная схема входного интерфейса2(Общее катодное соединение, активный высокий)

Будьте внимательныVCCСоотношение цена/качество5 VВ тех случаях, когдаRКороткое соединение (без сопротивления серии R);

VCCСоотношение цена/качество12 VВ тех случаях, когдаRСо стороны1 K ~ 1,2 KБольше, чем1 Вт/8 ВтСопротивление;

VCCСоотношение цена/качество24 VВ тех случаях, когдаRСо стороны2,7 K ~ 3,3 KБольше, чем1 Вт/8 ВтСопротивление;

RДолжен быть подключен к сигналу контроллера.

Выход и порт питания:
VS +: подключение питания + полюс
VS-: источник питания-Полюс
А +, а-шаговый двигатель фаза А
B +, B-шаговый двигатель B фаза

Использование окружающей среды и параметров

Режим охлаждения

Естественное охлаждение (в случае неблагоприятных условий)

Условия использования

Повод

Старайтесь избегать пыли, масляного тумана и коррозионного газа

Влажность

0C ~+ 50C

Температура

<80%П/сНет, нет мороза, мороз

Шок

5,9M/s2MAX

Сохранением температуры

-20C~+ 65C

План измерения

96*57*35 мм

Вес

0,3

Размер
