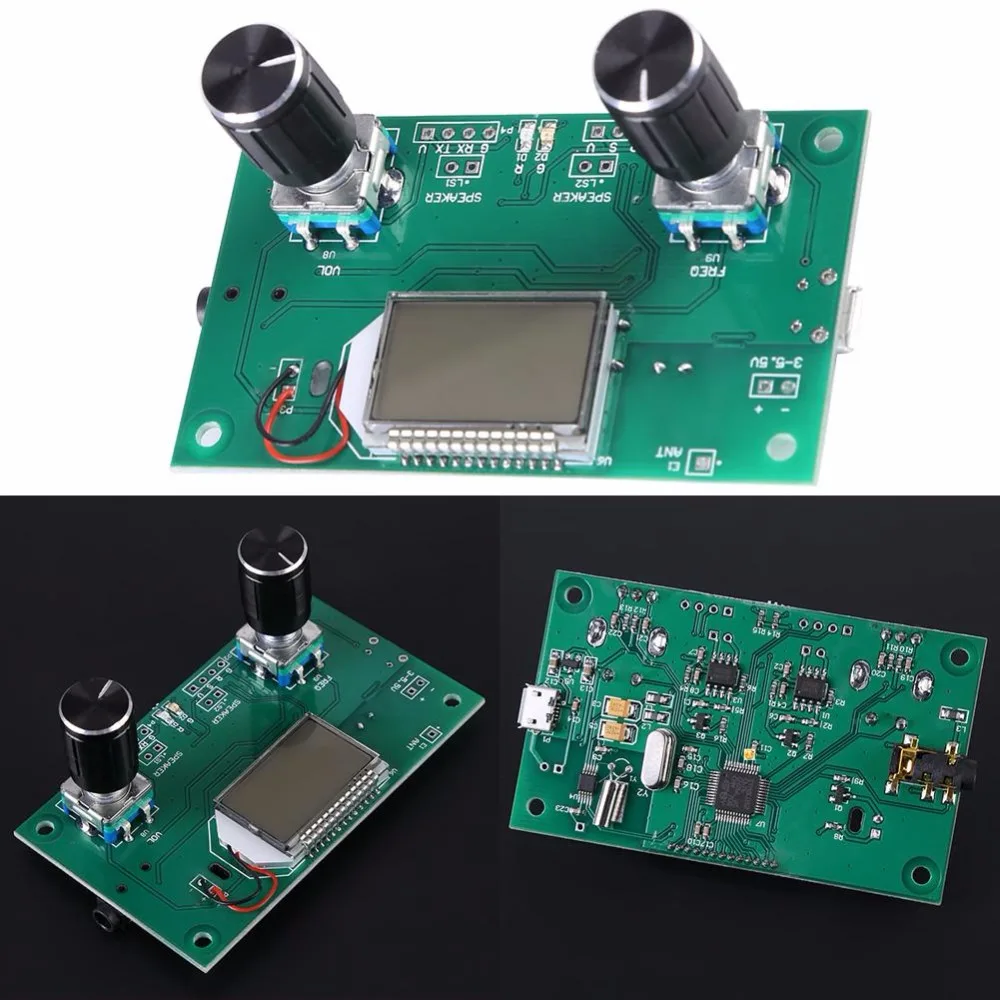

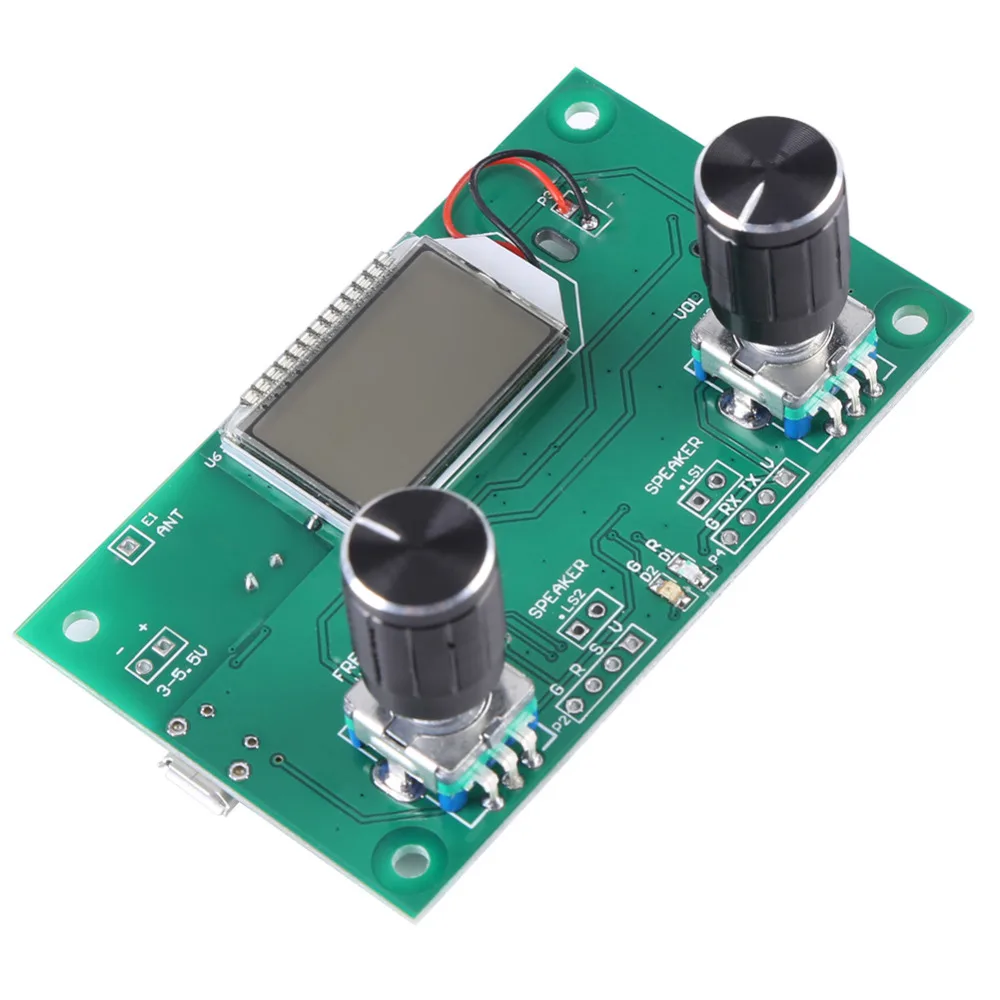

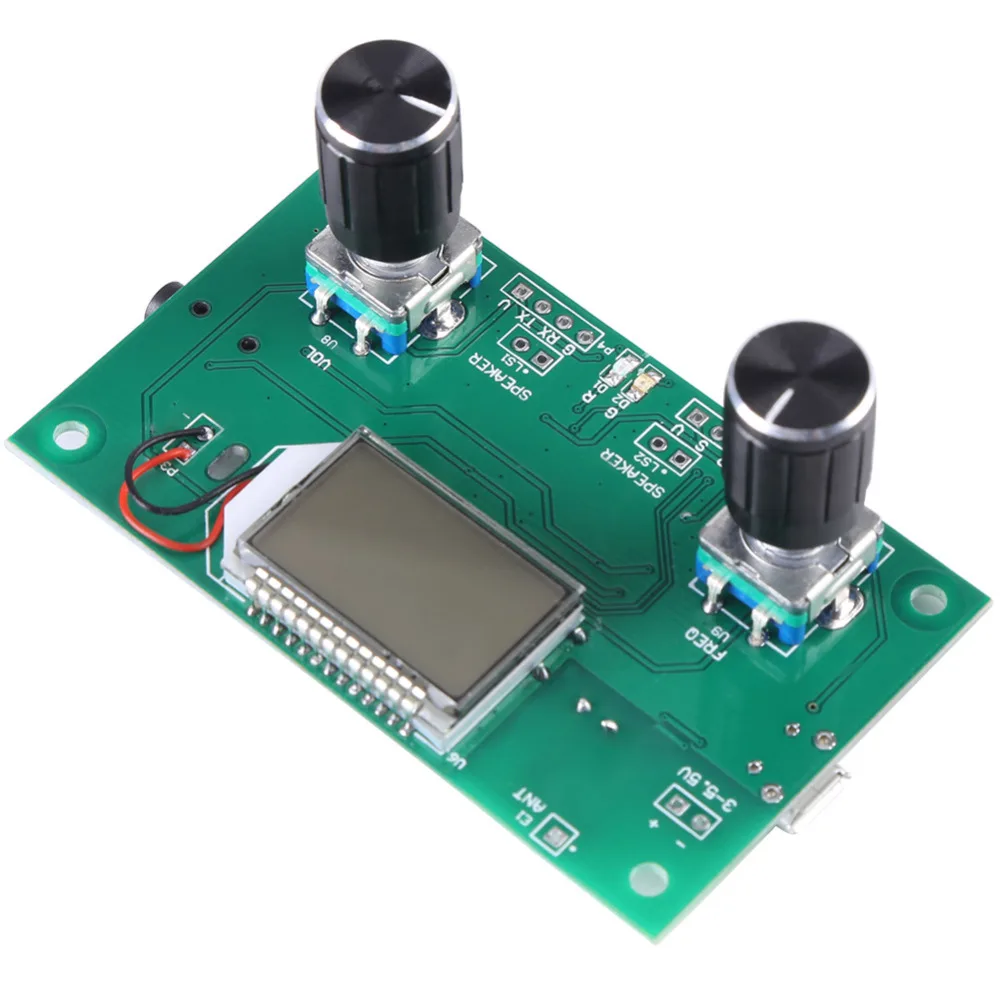

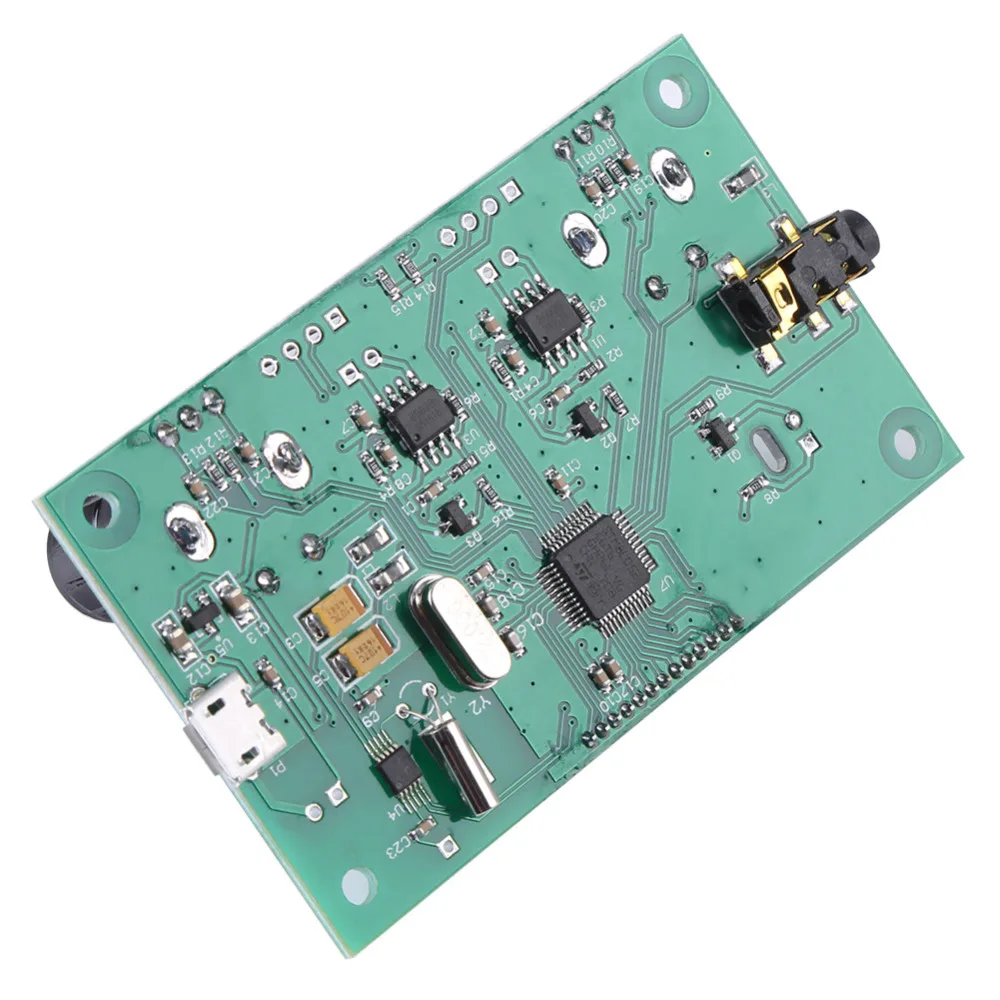

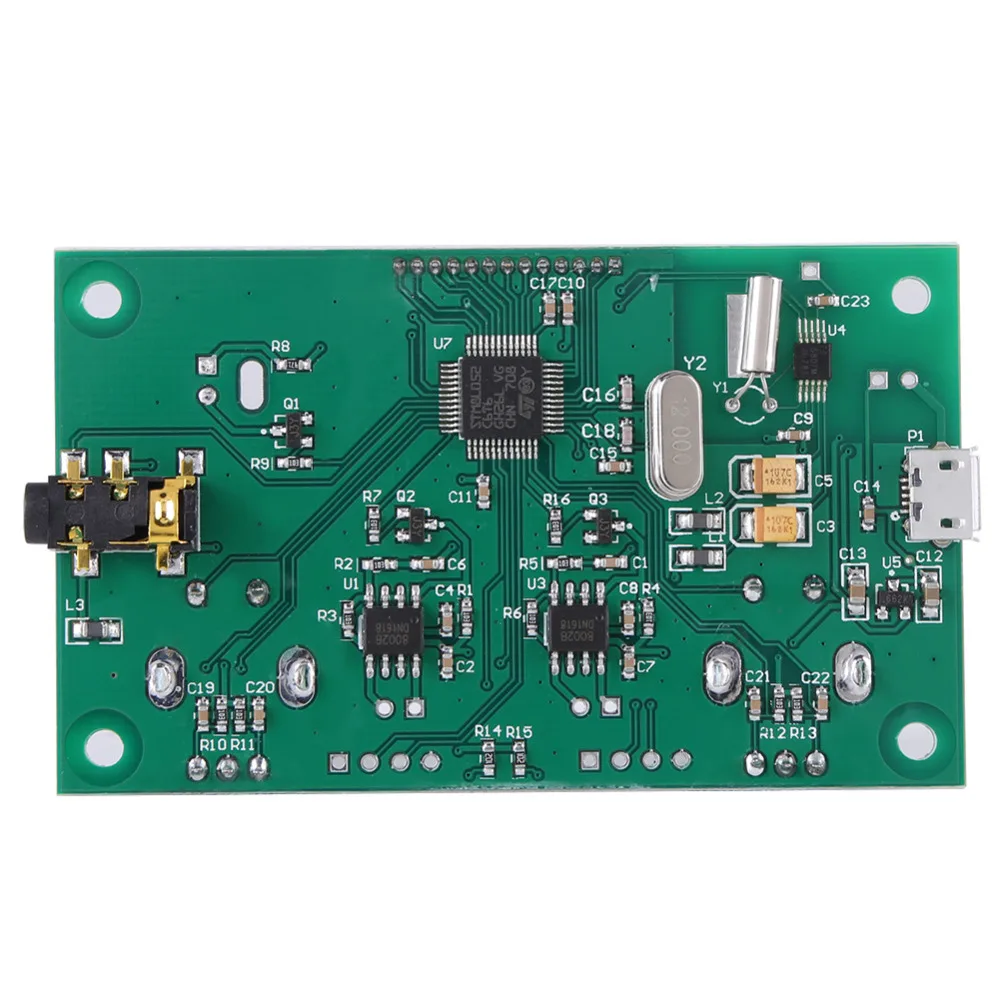

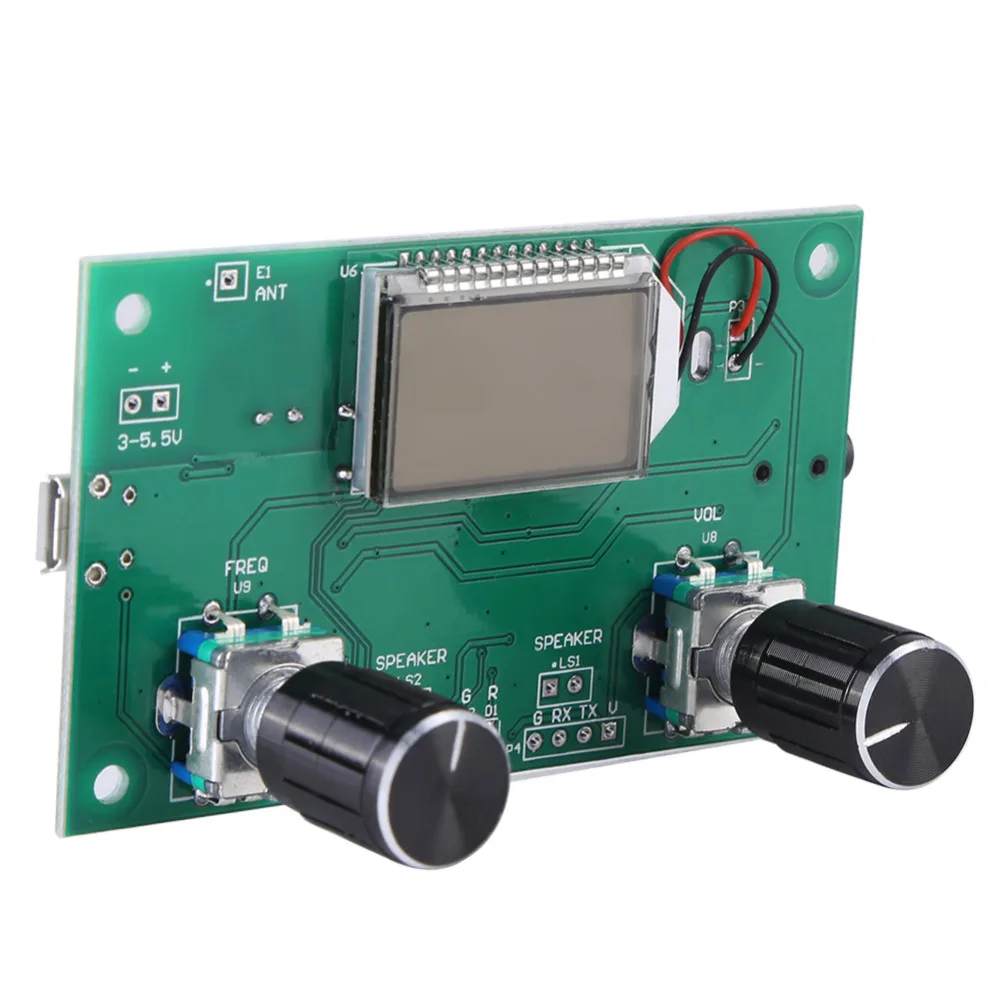

87 108MHz DSP PLL модуль цифровой FM радио приемника Беспроводной Частотный диапазон

87 108MHz DSP PLL модуль цифровой FM радио приемника Беспроводной Частотный диапазон

87-108 мгц DSP PLL цифровой модуль FM радио приемник модуль беспроводной частотный диапазон приема PCB 50 гц-18 кгц

Описание:

100% Фирменная Новинка и высокое качество

Особенности:

1: использование усовершенствованной цифровой обработки аудиосигнала (DSP) и FM модуляции фазовой блокировки петли (PLL), чтобы сделать звук более реалистичным, более стабильной производительности, долгих рабочих часов без смещения частоты

2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальным уровнем шума

3: можно искать радиостанции и хранить радио функции, легко управлять

4: Встроенный 30 цифровые кнопки регулировки громкости операция может быть легко сделать

5: Автоматическое отключение памяти до выхода из строя

6: динамик/выход наушников автоматическое переключение

7: Стабилизация частоты кварцевого кристалла, изменение температуры больше не принимает Смещение частоты

9: профессиональный аудио DSP аудио сигнал анализа и обработки, автоматическое отключение без сигнала или слабый уровень шума FM сигнала большого времени, от традиционного FM радио сигнала или слабый сигнал при отсутствии раздражает при шелест

10: цифровой инкрементный роторный кодер для регулировки громкости и частоты использования, хорошее ощущение, точное позиционирование, стабильный и прочный, вращение на 360 ° без мертвых концов

11: 30-уровень цифровой регулятор громкости диапазон регулировки

12: поддержка последовательного управления связью, Используйте другой компьютер или устройство управления MCU модуль с серийным полным функционалом

Параметры продукта: Выходная мощность: 500 мВт (приводные наушники), 3 Вт x 2 (вождение динамика)

Частотный диапазон: 50 Гц-18 кГц

Диапазон приема частот:

Закройте кампус радио 87,0 МГц-108,0 МГц,

Открытый кампус радио 76,0 МГц-108,0 МГц

Эквивалент шум: ≥ 30dB<br> Напряжение питания: 3,0 V-5,0 V

Ток поставки: максимальный объем 1000 мА, минимальный объем 60 мА (только для справки)

Канал: стерео

Youggan81 приветствует вас, чтобы купить его:

1. Мощность

Соответствующий порт модуля (маркировка печатной платы) -, +, соответственно, рекомендуется источник питания (аккумулятор) отрицательный электрод и положительный электрод, аккумулятор или другой источник питания. Вы не можете использовать импульсный источник питания без фильтра (например, мобильный телефон зарядные устройства и другие импульсные источники питания), или помехи в генерировании энергии повлияют на нормальную работу модуля. Этот модуль Нормальное рабочее напряжение 3,0-5,0 V, пожалуйста, будьте осторожны, чтобы не превышает Диапазон напряжений питающей сети.

2. Антенна

Порт FM_ANT, используемый для подключения fm-антенны для лучшего приема fm-сигнала, мы рекомендуем внешнюю длину стержневой антенны 75 см.

3. Выход наушников/динамиков

Модуль поставляется с 3WX2 канальным аудио усилителем, колонки для доступа к портам динамиков рекомендуется 4 Ω / 3W динамики. Например, подключите наушники, аудио автоматически переключается на канал наушников, каналы динамиков автоматически отключаются.

4. Регулятор громкости

Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран показывает серию громкости.

5. Регулирование частоты

FRE энкодер вращения, прием частоты, в то время как жк-экран отображает частоту тока вниз короткий, энкодер ручка нажмите для отключения звука/выключения звука.

6. Без звука

Нажмите кнопку VOL, выключите звук/выключите звук

7. Автоматическое выключение звука

Нажмите вниз FRE кнопка включения или выключения автоматическая функция отключения звука, жк-дисплей captions on включает автоматическое сжигание, выключение означает выключение автоматического сжигания.

8. Автоматическая регулировка порогового уровня (порога) (автоматический переключатель отключения звука открывается эффективно)

Нажмите кнопку FRE вниз, в автоматический интерфейс регулировки порогового уровня, пользователь может использовать конкретные действия для регулировки автоматического порогового уровня, диапазон регулировки 0-20, чем выше значение, чем меньше дверь, тем больше вероятность отключения сигнала. Напротив вывернув наизнанку.

9. Доступ к последовательному порту (без последовательного контроля без контакта)

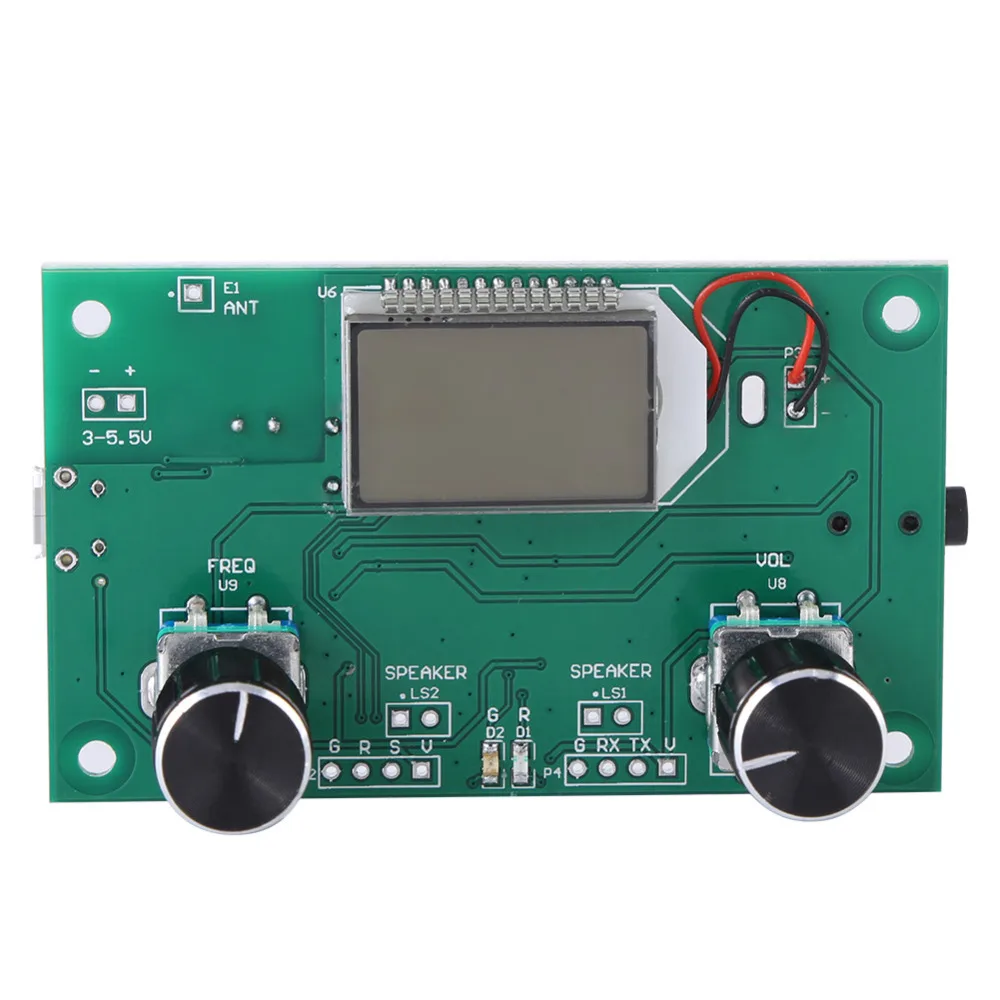

TTL уровень последовательного порта модуль управления резервом интерфейс, TTL модуль последовательной связи необходимости подключения UART_RX, UART_TX и GND модуль (PCB соответствует местоположению, там отмечен), вы можете использовать внешний MCU (микроконтроллер) или последовательный порт пк для отправки команд, связанных с функциями модуля управления. Примечание: из-за того, что уровень последовательного порта компьютера не является уровнем TTL, при подключении к компьютеру, подключенному к RS323 связи, требуется для TTL уровня электрического переключателя устройства paperback или использовать USB для TTL уровня последовательного порта модуля для связи с модулем. Потому что серийный модуль управления требует некоторого опыта работы с компьютером, но не покупатели, пожалуйста, не пытайтесь.

10. Пользовательский набор

Этот модуль можно установить, является ли состояние подсветки для прослушивания радио-диапазона кампуса, установите следующим образом в соответствии с приложением пользователя. Режим отключения питания удерживайте кнопку VOL вниз на жк-дисплее электропитания, показывающем открытое студенческое радио C0 C1 представляет замкнутый студенческий радиоприемник, который начнет действовать после перезапуска. При настройке состояния подсветки выключено, нажмите кнопку FRE, чтобы включить подсветку дисплея, всегда укажите B1, B0 означает, что подсветка выключена через 20 секунд после того, как перезагрузка начнет действовать. Повторите этот шаг, чтобы изменить настройки для переключения состояния. Завод не откроет унифицированный радиодиапазон кампуса, подсветка выключается за 20 секунд без работы.

Примечание: заводская настройка по умолчанию отключена от кампуса радио, подсветка автоматически выключается без работы 20S, от автоматического выключения. Пользователи устанавливают свои собственные в зависимости от обстоятельств.

Этот модуль приседает метод регулировки:

В этом модуле используется DSP digital squelch, гибкость в использовании программного обеспечения для управления порогом скворка (порог). Когда порог сжигания равен 0-20 уровням, чем меньше число, тем ниже порог сжигания, тем больше вероятность прослушивания радиосигнала с фоновым шумом, тем выше число, чем выше порог шума, тем выше выходной шум, чем заданное значение, автоматически открывается статический шум, Так что выход приглушен. Таким образом, при регулировке порога сжигания, в соответствии с чехол, если вы хотите услышать слабый сигнал сжимающий порог, вниз, если вы хотите услышать сильный сигнал, число увеличивается.

Обратите внимание, что функция отключения звука не является сигналом для удаления фонового шума, но уровень шума определяется сигналом, превышающим пороговое значение для управления отключенным выходом.

Серийные демоверсии и конфигурация:

Скорость передачи данных: 38400 уровень TTL

Установите точку частоты тока:

Установите точку частоты тока 87,5 мгц

760-1080 (открытое радио кампуса)

870-1080 (вне кампуса радио)

Частота тока или ERR (ошибка)

Частота-0,1 мгц:

AT <FRED>

Точка частоты тока

Частота + 0,1 мгц:

AT<FREU>

Точка частоты тока

Пауза/Воспроизведение:

По адресу <PAUS>

Воспроизведение (воспроизведение) PAUS (пауза) ERR

Установите громкость:

При <VOL>= 15

Установите текущий объем до 15

00-30

Значение VOL или ERR

Уменьшение громкости:

AT <VOLD>

Объем-1

Значение VOL или ERR

Объем +:

По адресу: <VOLU>

Громкость + 1

Значение VOL или ERR

Настройка времени выключения подсветки (секунд). Где 00 выкл. 01 длинный яркий:

В <банке> = 10

Настройка подсветки отключает задержку 10 секунд

00-99

Банковская стоимость или ERR

Переключатель кампуса радио:

В <CAMPUS> = 1

Открытый кампуса радио

0 (выкл) 1 (открытый)

CAMPUS_OFF или CAMPUS_ON

Переключатель отключения звука DSP:

При <SN> = 1

Функция открытия щелей DSP:

0 (выкл) 1 (открытый)

SN_OFF или SN _ ON

Установить порог скважины:

При <SN_THR>= 10

Набор щелей порог составляет 10

00-20

SN_THvalue или ошибки

(SN _ вовремя перед установкой порога)

Сброс:

AT <CR>

Сброс:

1: VOL = 16/объем 16

2: SN_OFF/закрыть DSP Squelch

3: SNTHR = 10/порог выздоровления составляет 10

4: FRE = 875/частота 87,5 мгц

Банк = 20/подсветка выключает задержку 20s

CAMPOS_OFF/Off campus radio

FRE = 875/частота тока 875 мгц

OK

Возвращает текущий модуль информации о состоянии:

AT <RET>

VOL = 10/объем 10

FRE = 875/частота 87,5 мгц

PLAY / PAUS/muted<br>

BANK_OFF (BANK_ON) /выключает время подсветки (1 длинный открытый, 0 длинный, илиЗадержек xs)

CAMPOS_OFF (CAMPOS_ON) /если открыть кампус радио

Посылка включает в себя:

1 x цифровой стерео fm-радио приемник модуль(Не содержит кабель)
