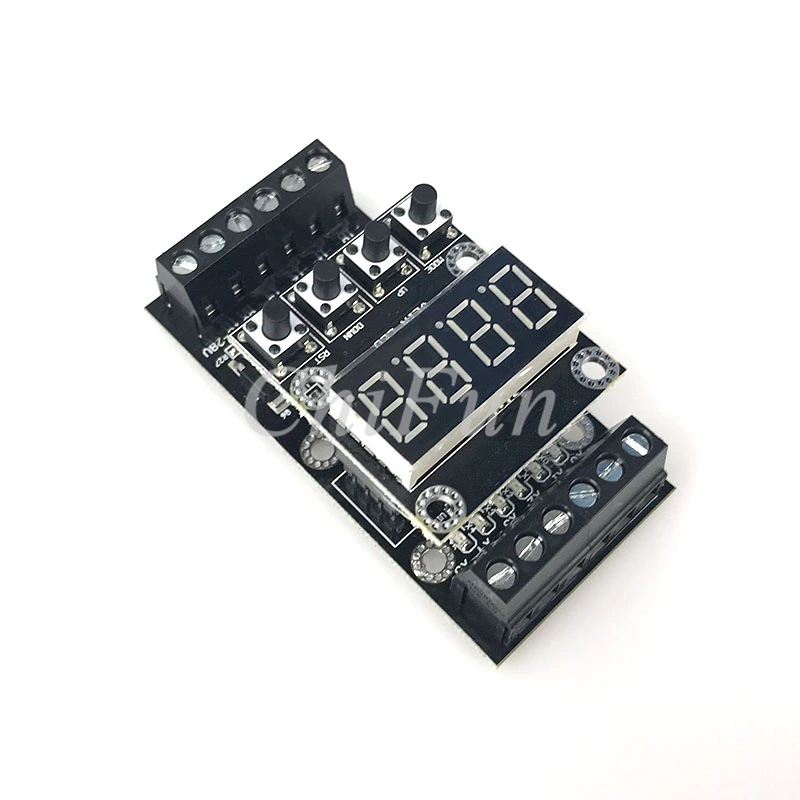

Плата промышленного управления PLC цифровая трубчатая машина FX1N_10MT модуль

Плата промышленного управления PLC цифровая трубчатая машина FX1N_10MT модуль

6 вход переменного тока, 4 точки открытый коллекционный выходШирокое напряжение питающей сети 10-28VDC

Размеры: Длина X Ширина X Высота:36X73X20Мм

Эта плата является PLCboard, прямое использование GX программного обеспечения трап диаграммы, написанные непосредственно к PLC, вы можете контролировать онлайн, даже дешевле, чем плата микроконтроллера.

Преимущества использования ПЛК Плат:

1. Удобство программирования, клиенты могут научиться каждый день

2 многоразового использования

3, высокая стабильность

4 Легко увеличить

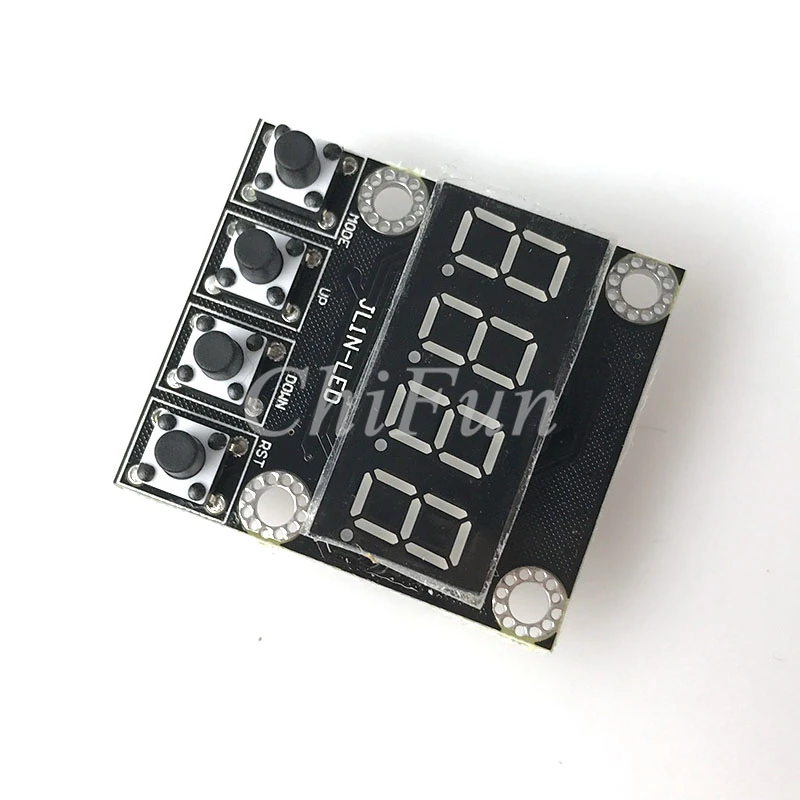

История самого маленького объема, самый дешевый дисплей и Входные параметры панели дисплея, функции как сенсорный экран, сенсорный экран является еще одним преимуществом по сравнению с большим является плата без программирования, цифровой дисплей и Входные параметры могут быть установлены.

1 a мощность всегда будет отображать значение в режиме регистрации данных D0, пользователь может быть использован в PLC ladder diagram MOV D D0 команда, чтобы изменить значение D0 может отображать значение различных регистров данных.

2 когда вы нажимаете кнопку MODE в течение 3 секунд слева от десятичной точки, светильник будет включен в модель регистра данных регулировки, затем через две кнопки на правой стороне Увеличьте или Уменьшите значение, чтобы настроить для настройки номера регистра данных, Например, D128 будет установлен до 100 в темпе 128.

3 нажмите кнопку MODE 3 секунды на правой стороне десятичной точки, светильник будет погружен в шаг регулировки выбранной модели значений регистра данных, то же самое через две кнопки на правой стороне увеличения или уменьшения значения, чтобы отрегулировать значения регистра данных, Например, D128 будет установлен на 100, в этом шаге 100

4 при нажатии кнопки MODE в течение 3 секунд, затем введите шаблон значения в регистр данных D0.

Умывальная заключаются в следующем:

Регистр данных был отображен в режиме D0, D2 value, может быть отображен на плате после режимаТри кнопкиВверх, вниз, RST управление 3 промежуточное реле M, соответствующее следующим:

RST одним нажатием, M173 проводимостиRST ключ релиз, M173 разъединитель

С одним нажатием, M172 проводимостиКлавиша вниз релиз, M172 разъединитель

Клавиша вверх пресс, M171 проводимостиКлавиша вверх релиз, M171 разъединитель

Эквивалент увеличения на 3 кнопки, вы можете использовать экранную панель на 3 кнопках, используемых при использовании кнопки, например, клавиша вверх, используемая для запуска двигателя вниз, используется для остановки двигателя, работающего на RST, который используется для подсчета очищенного.

Программная линияCH340G_USB Поворотная ТТЛ-схема драйверАдрес Baidu SkyDrive:

Pan.baidu.com/s/1jG5sLng

1.Интегрированная, систематическая обработка от помех, схема питания через дизайн нескольких анти-помех, не опасаясь всех видов неблагоприятных электромагнитных помех рабочей среды.

ДваС помощью мощного32Скорость резцовРукояткаЯдроПроцессорПрограммное обеспечение для программированияFXGPWINИли Разработчик GXПрограммирование

Вы можете скачатьОтладкиМонитор

(Нет преобразования программного обеспечения, и регулярныеPLCСкачать так же, как)

CПрименение Область применения:Быть гибким для использования в случаях автоматического контроля различных отраслей промышленности, таких как металлургия, химическая промышленность, промышленное контрольное оборудование, пластмассы, текстиль, продукты питания, строительные материалы, упаковка, печать, столярные изделия, центральная система кондиционирования воздуха, оборудование для защиты окружающей среды и одно оборудование для контроля процесса и другие отрасли в производстве машин, Промышленная производственная линия, все виды станков.

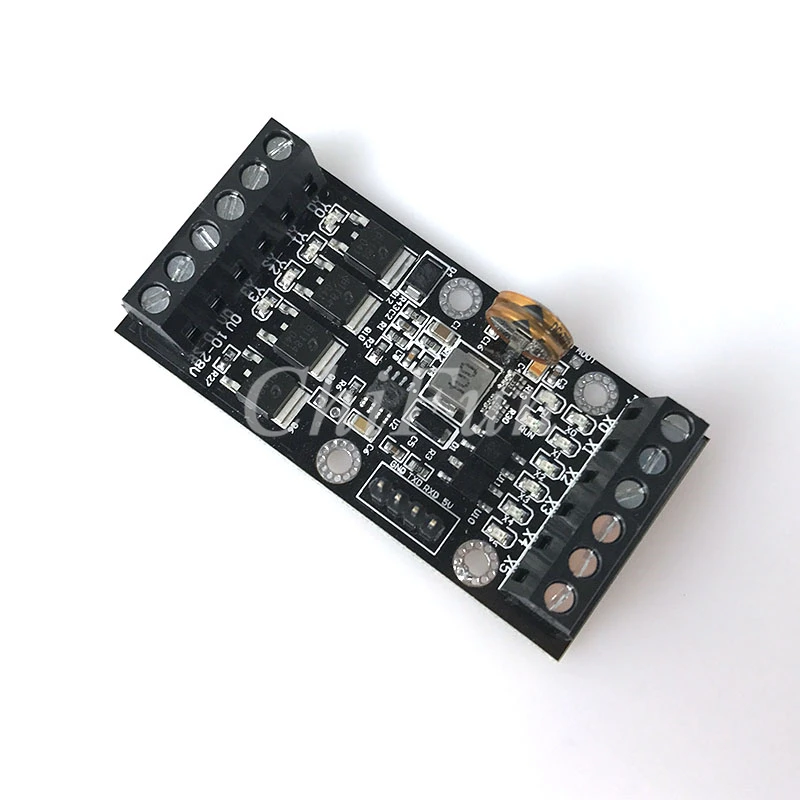

ШестьЭтот элемент управления доска10VDC-24VDCФорма можетИсточник питания, выберите тип для FX1N. Вход: X0-X5 в общей сложности 6 точек, выход: Y0-Y3 в общей сложности 4 точки. Максимальная емкость памяти: 2000 шаговДоска имеет три краски для распыления, чтобы лучше адаптироваться к сложной среде применения)

Модуль Функция:

Этот модуль является программируемым управлением, может достичь тысяч функций, стабильных и надежных рабочих характеристик, встроенного таймера watchdog, чтобы гарантировать, что модуль в течение длительного времени работает!

Некоторые общие особенности показаны следующим образом:

Это лишь некоторые примеры, модули могут достичь гораздо больше, чем эти функции

Размеры: Длина X Ширина X Высота:36X73X20Мм.
