1. Производители этого пункта улучшили предыдущую версию V2.0, добавили в качестве зарядного насоса с функцией порта P14, улучшили стабильность. Новая плата, улучшенная производительность, питание не увеличивается. При использовании только 4-осевой, рекомендуется использовать эту функцию, при отправке, по умолчанию используется. Если вы хотите to5 или 6 осей, так как только 12 выходных портов P14 должны будут отменить функцию зарядного насоса.

Новая карта онлайн, как показано на рисунке, обратите внимание, немного отличается, если плата должна установить перемычку P14 с помощью функции зарядного насоса, затем выходной сигнал, линия должна быть установлена P14 eloquence, не устанавливайте ее, не может быть выходной.

Основные различные функции:

.Широкий диапазон напряжения питания15-50VDC.

Увеличьте изолированный модуль питания. Не подключайте егоUSBКабель к компьютеруUSBПорт для зарядки. Просто подключите aLPTЛиния может быть более удобной в использовании и надежной.

Если вы хотите 1,5 м с матери male25-pin параллельного порта кабель цена составляет 92 юаней.

Название продукта: интерфейсная плата MACH3 V2.1

Во-первых, объем

Используется для запускаMACH3Компьютерная система программного обеспечения с ЧПУ (LPTПорт) и Периферийная часть станка для обработки сигналов электропитания. Могут быть применены: гравировальный станок с ЧПУ, токарный станок с ЧПУ, станки плазменной резки с ЧПУ, станки для лазерной гравировки, фрезерные станки с ЧПУ, обрабатывающие центры и другие станки. С хост-компьютером иMACH3Программное обеспечение серии, что делает его наиболее экономически эффективной системой CNC.

Во-вторых, характеристики производительности

1, Выходные и входные сигналы с помощью специального высокоскоростного чипа обработки всех чисел, усиления коррекционного сигнала, в дополнение к ненужному сигналу помех, так что машина работает более стабильно.

2, ПКLPTПорт питания и другие части изолированного источника питания, так что между компьютером и машиной может быть эффективно изолирован. Таким образом, дальнейшее обеспечение безопасности и стабильности. Сделайте компьютер более безопасным и обрабатывающим данными

3В общей сложности5Входные сигналы для связи с хост-компьютером, все через оптическую изоляцию муфты, котораяP11, P12Порт для высокоскоростной изоляции оптического соединения, может использоваться для доступа к Шпиндельный кодировщик, или маховикA, BНе менее требовательный сигнал. Там защищены12V-OUT, 5V-OUTИнтерфейс выходной мощности может использоваться для выбора датчика Холла, близко к требуемому выключателю питания. Всего5Входные порты можно установить на: ограничение, происхождение ножа, старт, стоп, скорость вращения шпинделяMPGЛюбой вход и т. Д.5Функции.

4В общей сложности12Доступны Выходные сигналы. Может поддерживать6Выход управления осями. Вы можете выбрать только одну из этих или нескольких осей для управления. Это12Выходной порт является частично функциональным повторным использованием. В использовании выход только при использовании функции.

5, Ad hoc3Можно поддерживатьMACH3Реле управления программированием. КонтролируяMACH3Программное обеспечение, вы можете управлять любым передачей реле, выключением.Каждое реле имеет Тяговый индикатор, более интуитивно понятный в использовании, простой в использовании. Это3Реле можно использовать для управления жидкостной охлаждающей жидкостью, охлаждающим туманом, газовыми жидкими охладителями, открывающимися и закрывающимися. Может также использоваться для управления устройствами, такими как электромагнитный клапан выключатель питания.P2Порт для шпинделя,P3Порт для охлаждающей жидкости,P4Порт может определить ваш собственный.

6Специальная высокоскоростная оптическая Соединительная изоляция для управления скоростью вращения шпинделя. Может быть выходным2,5 кГцВ пределахШИМСигнал, выходной порт параллельного портаP1Рот. Интерфейсная плата имеет одинШИМВ0-10 вД/аЦепь. Может быть выходным0-10 вУровень для управления некоторыми рынками Только Аналоговый инвертор контроля скорости.Для управления скоростью вращения шпинделя. Обратите внимание, чтоШИМВыход0-10 вВыход может выбрать только один. Не оба.

7Интерфейсная плата может быть соединена общим катодом или общим анодным выходом с шаговыми дисками или серводвигателями (Серводвигатель должен поддерживать цифровой сигнал). Выход5 ВУровень.

8, Широкое входное напряжение:16-35VDCПоставка. Есть защита от обратного хода.

Другой2Терминал выходного напряжения: Да5 ВИ12 ВНапряжение,100 мАВыходная способность.

9.Примечание:Плата интерфейса5 ВИ12 ВВыходное напряжение выходного терминала текущих возможностей для200 мА. Хотя, если вы хотите, вы можете связаться с нами

В-третьих, функция

Идентификационная Таблица

1,5Входной порт

Выходные порты 2,11

3, Потребляемая мощность пластины двумя способами

Один вход 16-32 В (разработан с анти-обратной функцией)

Другая группа5 ВБерется изUSBРот, что этот пункт должен выбрать интерфейсную платуUSBЛиния, прежде чем они смогут работать. (При отправке в магазинUsb-кабель).Так как защита изоляции, эти два места с напряжением питания должны бытьUSBНапряжение питания относительно не зависит от работы

4. Плата интерфейса поддерживает общий катод и общее Анодное соединение, соответствующие настройки MACH3 будут вам отправлены по электронной почте, если не получили, пожалуйста, свяжитесь с владельцем.

5,Будет отправлен usb-кабель,Спецификация продукта будет вам по электронной почте, другая установка программного обеспечения gift MACH3 и информация, связанная с обучением, не получила инструкции и другую информацию, связанную с post-если вы получили продукт, пожалуйста, свяжитесь с владельцем, спасибо!

Фотографии:

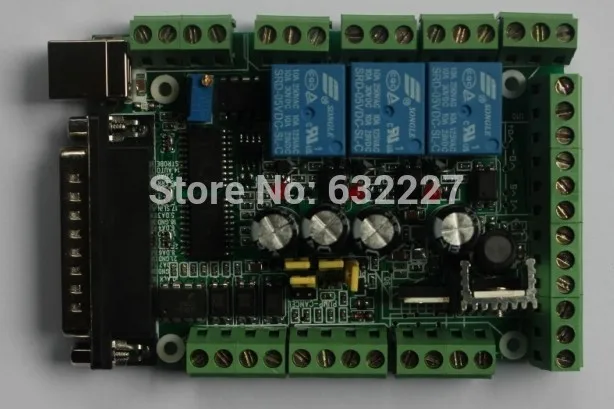

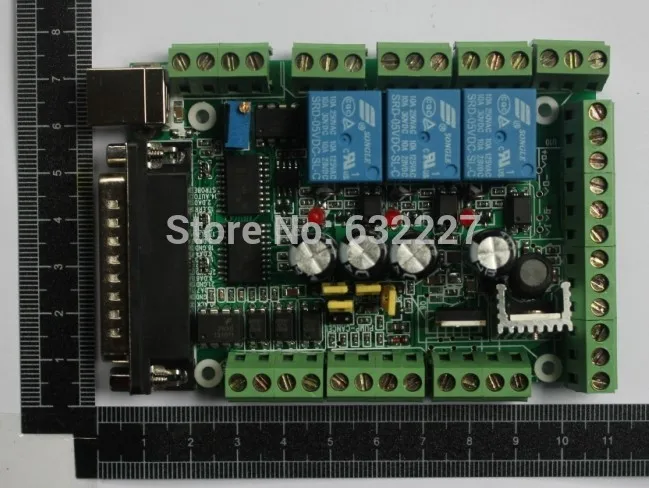

Это V2.0 карты,

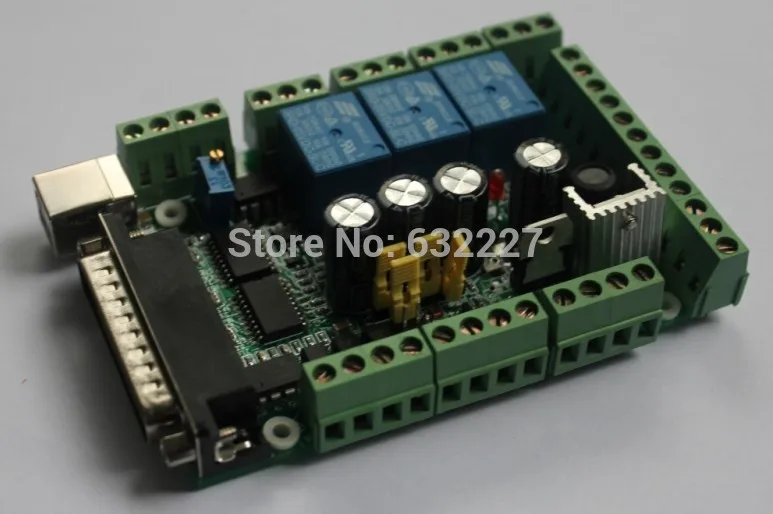

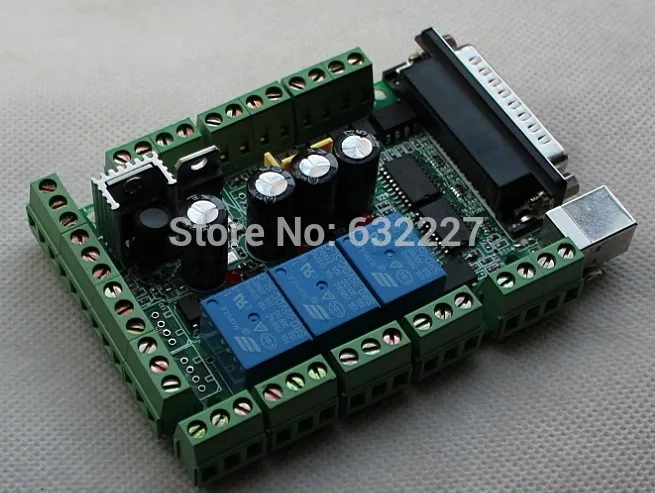

Новый рисунок
