Входные параметры платы дисплея, функция эквивалентна сенсорному экрану, а другая больше, чем сенсорный экран является преимуществом этой платы без программирования, может быть установлен на цифровом дисплее и входных параметрах.

1 Мощность всегда будет отображать регистр данных D0, D2 (нижний верхний дисплей D0, D2) значение модели, пользователь может PLC лестничная схема MOV D? Инструкции D0 для изменения значения D0 могут отображать различные регистры данных.

2 при нажатии кнопки MODE слева от второго, Десятичная точка будет светильник в модель регистра данных регулировки, затем через две кнопки на правой стороне Увеличьте или Уменьшите значение, чтобы настроить для настройки номера регистра данных, Например, D128 будет установлен до 100 в темпе 128.

3 нажмите кнопку MODE на второй, справа от десятичной точки будет светильник в шаг регулировки выбранной модели значений регистра данных, то же самое через две кнопки на правой стороне увеличения или уменьшения значения, чтобы отрегулировать значения регистра данных, Например, D128 будет установлен до 100, в этом темпе 100

4 при нажатии кнопки MODE в течение 1 секунды, затем введите регистр данныхD0, (нижний верхний дисплей D0, )Режим значения.

Примечание: для сохранения значения регистра данных диапазон регистра данных составляет D128-D5029

Умывальная заключаются в следующем:

Регистр данных был отображен в режиме D0,value, может быть отображен на плате после режимаТри кнопкиВверх, вниз, RST управление 3 промежуточное реле M, соответствующее следующим:

Клавиша вверх пресс, M171 проводимостиКлавиша вверх релиз, M171 разъединитель

С одним нажатием, M172 проводимостиКлавиша вниз релиз, M172 разъединитель

RST одним нажатием, M173 проводимостиRST ключ релиз, M173 разъединитель

Эквивалент увеличения на 3 кнопки, вы можете использовать экранную панель на 3 кнопках, используемых при использовании кнопки, например, клавиша вверх, используемая для запуска двигателя вниз, используется для остановки двигателя, работающего на RST, который используется для подсчета очищенного.

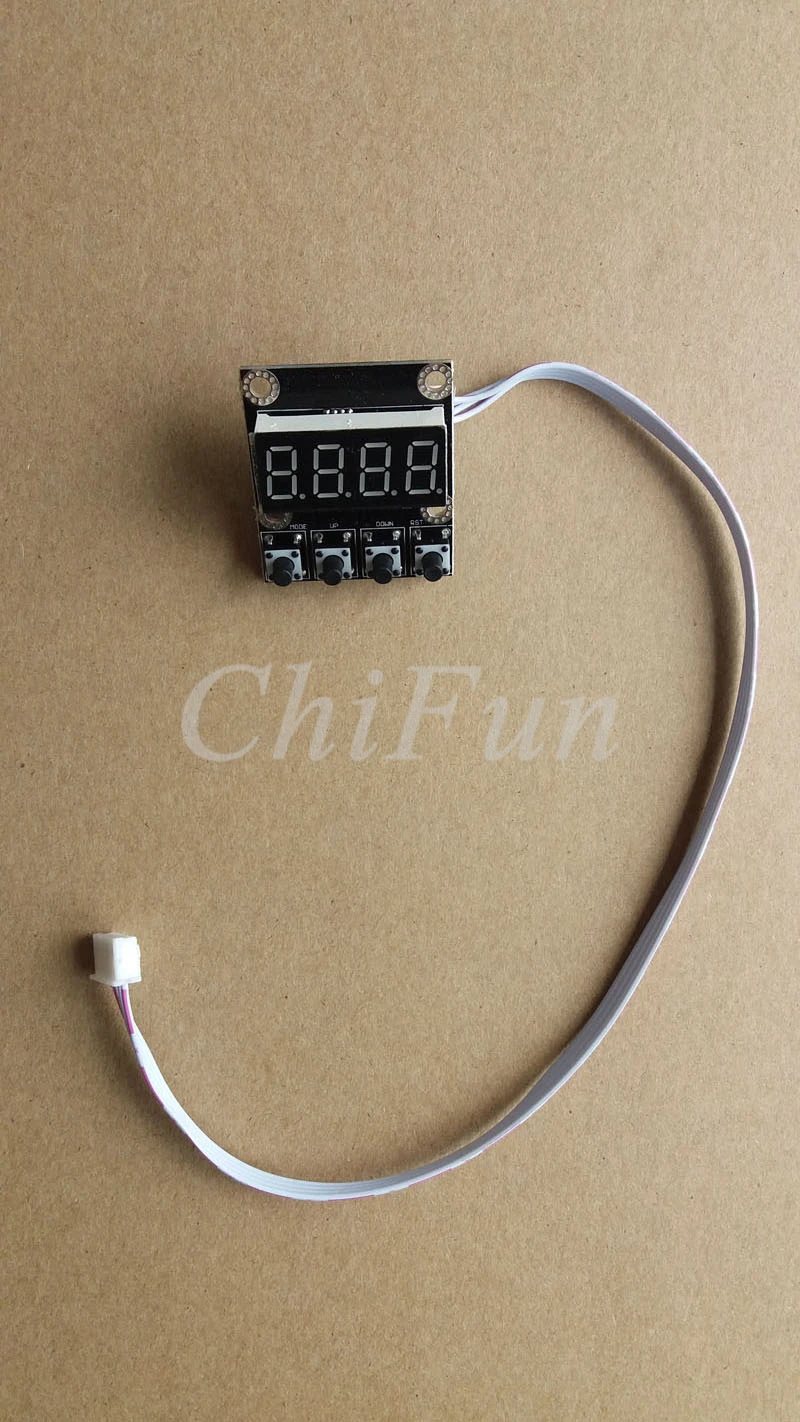

Однорядная цифровая трубка (0,36 дюйма цифровая трубка) Размер формы: Длина X Ширина X Высота:36X39X20Мм

Двойная цифровая трубка (0,56 дюйма цифровая трубка) Размеры: Длина X Ширина X Высота:52X64X20Мм

Примечание: чем ниже значение цифровой трубки D0 для отображения значения D1, то для определения положения десятичной точки при D1 = 0, десятичная точка не отображается, когда D1 = 1, отображение 1 десятичного знака, когда D1 = 2, отображение 2 десятичных знака и т. д.

На цифровой трубке для отображения D2 значения D3 используется для определения положения десятичной точки, когда D3 = 0, Десятичная точка не отображается, когда D3 = 1, отображение 1 десятичного знака при D3 = 2, отображение 2 десятичных знака и т. д.

Мужские ремни:

Храните диапазон мощности PLC регистра данных после D128 регистра данных, если хотите сохранить до D128, пожалуйста, в лестницы в начале двух инструкций на нем, таких как: размерных данных регистр

Мощность D1 для поддержания, затем в начале схемы лестницы со следующими двумя заявлениями D1 может быть сохранена.
