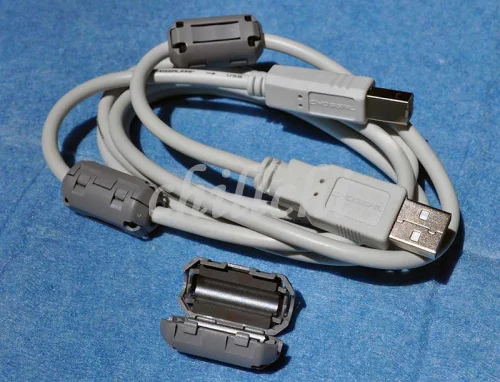

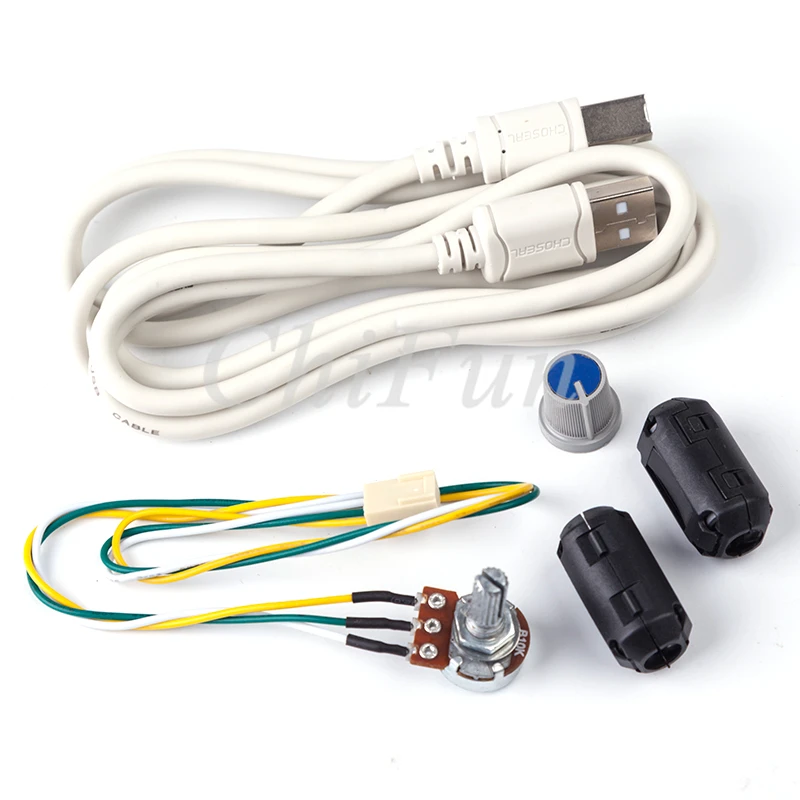

Этот пунктЭто Mach3USBИнтерфейс4 Ось Интерфейсная карта.Подключение к компьютеру требуется только один.USBКабель.

Особенности:

Нет необходимости устанавливать драйверы USB, его можно использовать после подключения к компьютеру.

Полная поддержка USB hot-swappable, карта контролирует состояние подключения USB в любое время.

Максимальная частота импульса составляет 200 кГц, что подходит для сервопривода или шагового двигателя.

Светодиодный индикатор состояния может быть полезен для отображения usb-подключения и работы stauts при мигании.

16 входов общего назначения, с конкретными индикаторами, входные сигналы могут четко отображаться.

С бортовым изолированным источником питания, внешний источник питания не запрашивается. Упрощает Требования к питанию электронной системы управления для легкого использования. Кроме того, внешняя мощность также может быть применена для уменьшения нагрузки USB.

Скорость подачи, скорость вращения шпинделя или скорость пробежки контролируется регулятором.

10 высокоскоростных оптопары с 10 МГц, 24 общих оптопары для изоляции всех входных/выходных сигналов, эта недорогая конструкция может быть обеспечена высокой производительностью и стабильной системой.

Полная поддержка программного ограничения Mach3 и функции обратной связи.

С графикой скорости в реальном времени и изменением скорости шпинделя можно наблюдать

Полностью поддерживает все версии Mach3, включая версию Mach3 R3.043.066

Поддержка серий Windows, включая Windows 2000/XP/Vista/Windows7.

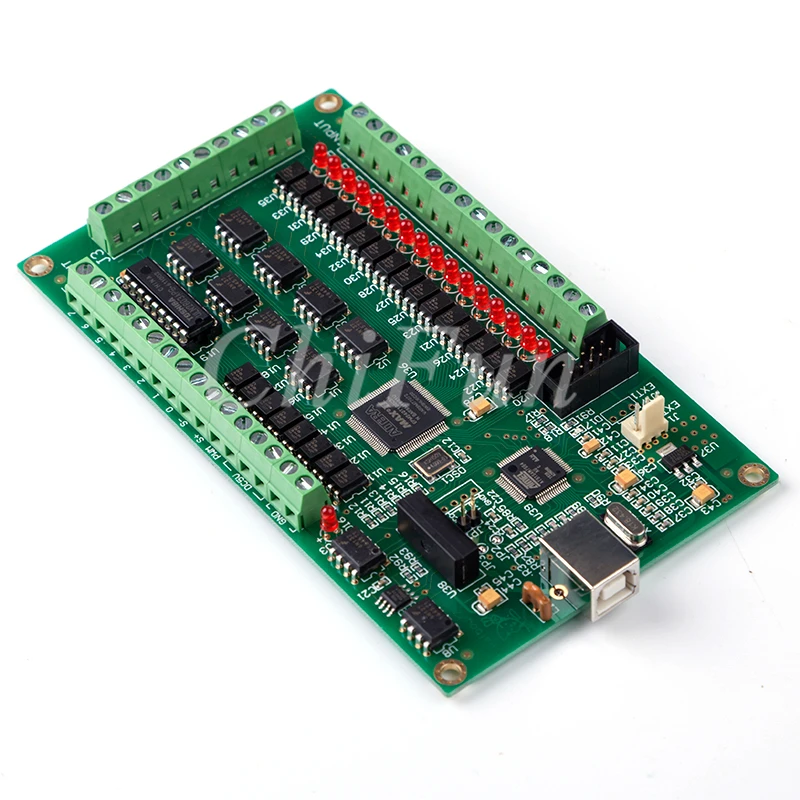

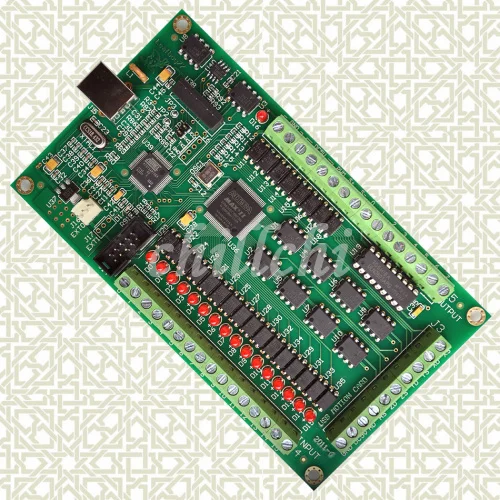

Передняя фотография] 4/внешняя ручка питания вход/16 вход/8 Выход/шпиндель Скорость управления выход/шпиндель скорость ввода версия

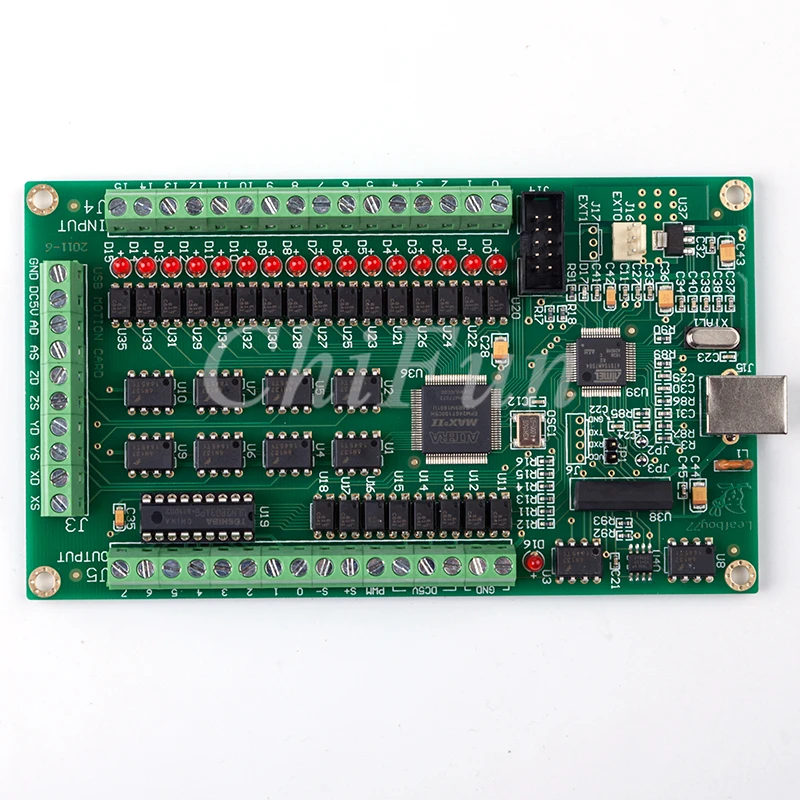

Фото] 4/внешняя ручка питания вход/16 вход/8 Выход/контроль скорости вращения шпинделя выход/версия входного сигнала скорости шпинделя

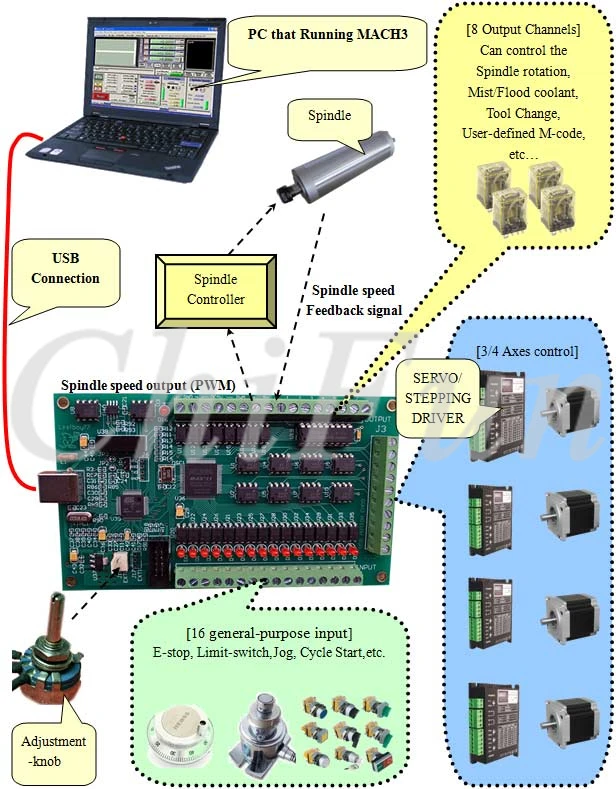

Карта управления движением имеет следующие характеристики:

USBДваКоммуникационный интерфейс, передача в реальном времени.Конструкция Plug and play,Нет необходимости устанавливать драйвер USB (с UДиска plug and play

4 осиВыход,Частота200 кГц,С использованием 10 МГцВысокая скорость анодЭлектрическая изоляция.

16 входных ОптронВесь путь, весь путьСветодиодныйИндикатор светильник

Может быть настроен пользователем для выполнения необходимых функций,Кнопка «старт/стоп/точка» и т. Д.ВсеКнопка Mach3 на интерфейсе компьютера,Может быть настроен для работы на кнопке панели на электрическом блоке управления.

Например,Электронный маховикПрибор, Переключатель

48м равных угловых скоростейВходной сигнал в реальном времени, нет необходимостиПКИнтервенция, с помощью карты управления движением для завершения обработки, имеет реальную надежность и в режиме реального времени.

8 изолированный выход точкаМожет быть настроен пользователем для завершения необходимых функций, таких как Включение сигнала привода, шпиндель открыт/Выключение, контроль охлаждающей жидкости и т. Д.

ULN2803 драйвер 24V/500mA (Использование высококачественная розетка для круглых штырей, легко заменить чип)

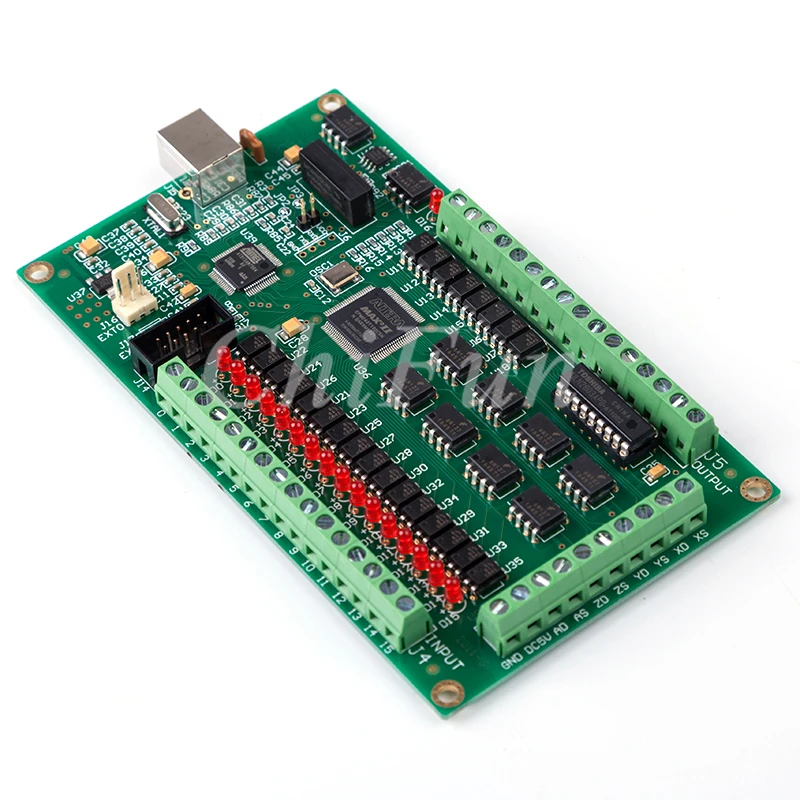

[Входной интерфейс, фотография под зеленым сиденьем] (Возьмите 3 осевые фотографии карт)

Выход/Скорость вращения шпинделя/интерфейс скорости шпинделя (фото зеленого сиденья)]

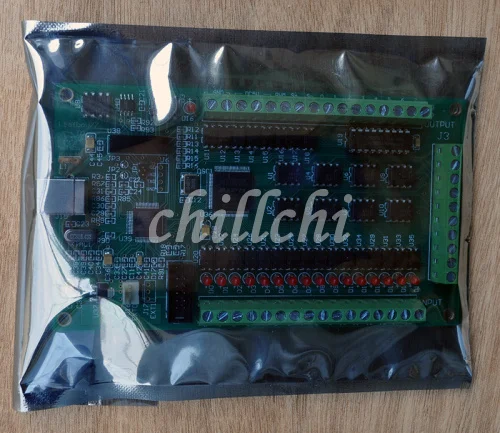

Антистатический пакет упаковка фото

4 оси/внешняя ручка питания вход/16 вход/8 Выход/Скорость вращения шпинделя/версия скорости шпинделя

[Коробка фото]

4 оси/внешняя ручка питания вход/16 вход/8 Выход/Скорость вращения шпинделя/версия скорости шпинделя

[Загрузка данных]USB карта предоставляет полный набор инструкций «Руководство по установке», программное обеспечение, схемы, такие как использование загрузки данных.

Установка руководство(AKZ250) 1,17Версия для скачивания(PDF/1,7 м)2012-10-02:

(Taobao не поддерживает внешние ссылки, Скопируйте следующий адрес, откройте в новом окне браузера)

Leafboy77.com/files/USB_Motion_Card_AKZ250_Manual_v1.17_CN.pdf.zip

Сменный блок2.0.1.9Версия для скачиванияUsbMove.ZIP/0,2 M)2013-3-30:

Taobao не поддерживает внешние ссылки, Скопируйте следующий адрес, откройте в новом окне браузера)

Leafboy77.com/files/UsbMove-V2.0.1.9. Застежка-молния

Данная карта схеме. PDF схема загрузки:

Taobao не поддерживает внешние ссылки, Скопируйте следующий адрес, откройте в новом окне браузера)

Leafboy77.com/files/MOVE2SCH.zip

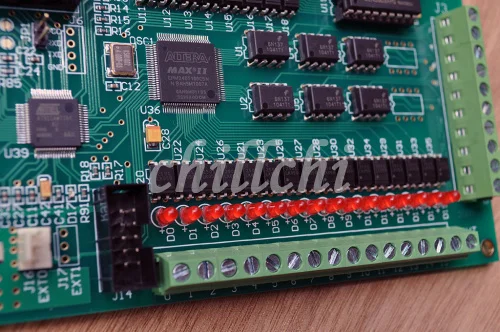

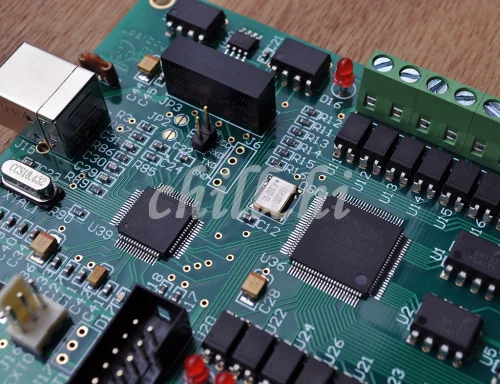

10 МГц высокоскоростная оптопара 10, 24 общие оптопары

ARM7

CPLD

Изолированные модуль питания DCDC

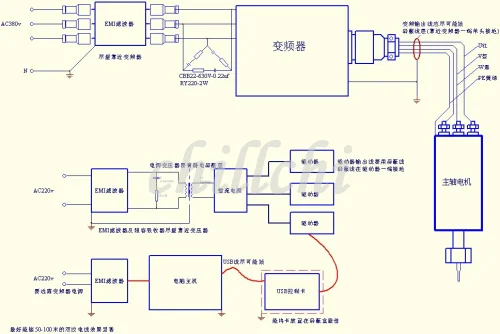

Схема проводки с электронным управлением:

CBB22, 0,22 мкФ/630v: = амортизатор конденсатор с алюминиевой крышкой; Оксидной пленки, 220 ohm Сопротивление: /2W

На следующем рисунке4 оси/внешний регулятор мощности вход/16 входов/8 выходов/контроль скорости шпинделя выход/вход скорости шпинделя AKZ250 версия(Нажмите на эту ссылку, чтобы перейти на страницу для малышей)

Последняя версия официального сайта Mach3 для загрузки адреса (Taobao не поддерживает внешние ссылки, Скопируйте следующий адрес, откройте в новом окне браузера):

Machsupport.com/software/downloads-updates/

После входа на официальный сайт нажмите Mach скачать: как показано на следующем рисункеКрасные коробкиТак, как показано на рисунке.

---
