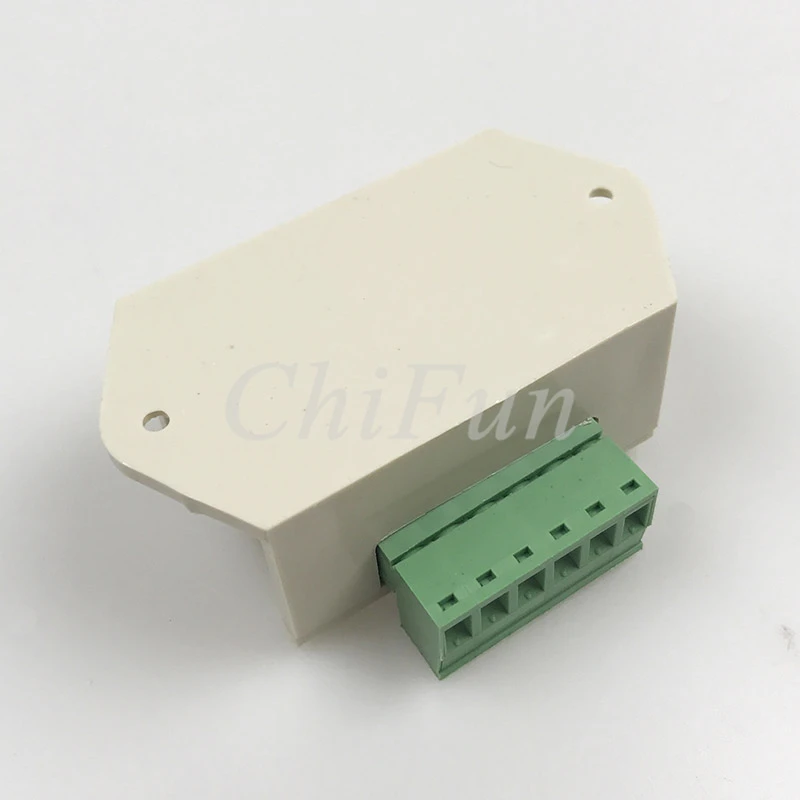

Название продукта: преобразователь напряжения PWM

Длинные и широкие высокие 73*54*30 мм два отверстия между 61 мм два монтажных отверстия установлены M3 винты

Функции и функции:

ОдинВозьмите0-100% ШИМЦифровой сигнал к аналоговому сигналу.

2 Входной цифровой сигнал может быть3,3 ВИли5 ВИли24 ВУровень0-100% ШИМСигнал

3.Выходной аналоговый сигнал может быть0-10 вНапряжение или0-5 ВНапряжение.

4.В соответствии с входными и выходными сигналами разные, есть6Модель продукта доступна для выбора,

Модель соответственноK5P-10V; K5P-5V; K24P-10V; K24P-5V; K3.3P-10V; K3.3P-5V

Пожалуйста, выберите один вид модели:

K5P-10V: Вход5 ВУровень0-100% ШИМСигнал Выход0-10 вНапряжение (по умолчанию)

K5P-5V: Вход5 ВУровень0-100% ШИМСигнал, выход0-5 ВНапряжение

K24P-10V: Вход24 ВУровень0-100% ШИМСигнал Выход0-10 вНапряжение

K24P-5V: Вход24 ВУровень0-100% ШИМСигнал Выход0-5 ВНапряжение

K3.3P-10V: Вход3,3 ВУровень0-100% ШИМСигнал, выход0-10 вНапряжение

K3.3P-5V: Вход3,3 ВУровень0-100% ШИМСигнал, выход0-5 ВНапряжение

5.Широко используетсяПЛКПереключение интерфейса сигнала одного микрокомпьютера или другой Промышленной платы управления.

6. Источник питания имеет анти-функцию

7, длина * ширина * высота: 73*52*27 мм

Два,Параметры:

1,ШИМДиапазон приема сигнала:100 Гц-3 кГц, рекомендуется 1 кГц-3 кГц.Другие частоты могут быть настроеныШИМСигнал.

2,ШИМДиапазон входного уровня сигнала:

Пиковое значение4,5 ВReach10 вКак правило, выбор входного сигнала5 ВТип продукта уровня. Сигнал уровня класса в основном нацелен на обычную промышленную контрольную картуMACH3Карта), 5 ВЦПИнтерфейс.,

Пиковое значение12Reach24 ВКак правило, выбор входного сигнала24 ВТип продукта уровня. Сигнал уровня класса в основном ориентирован на обычныеПЛКИнтерфейс

Пиковое значение3,3 ВКак правило, выбор входного сигнала24 ВТип продукта уровня. Сигнал уровня класса в основном нацелен на3,3 ВУровень MCU интерфейса.3,3 ВУровень для заказа.

3Аналоговые Параметры выходного напряжения, следующий-выход0-10 вНапряжение для объяснения

После включения питания, без входного сигнала, выход0 В,Вход-это выход.

Преобразование соответствующих отношений, общая фабрика настроена хорошо.

Включите питание в первый раз, сделайте калибровку и отладку: Чтобы найти50%Рабочий цикл сигнала подключен кDIN-, DIN +, Соответствует выбранной модели,3,3 ВИли5 ВИли24 В. Частота в1 кГц-3 кГц, С универсальным измерениемАО, GNDДва порта, затем Таблица отображается в5,4 ВВлево и вправо, настройте потенциометр на плате, чтобы дисплей на5,40 в.Таким образом, откалибрована соответствующая связь между импульсным сигналом и модулем. Разрешение этого модуля0,1 в. Выходная сила тока10 мА. Если процент рабочего цикла противоположен возрасту напряжения, это может бытьMACH3Настройка программного обеспеченияШИМПроверка выходного штифта(Или вилка)Низкий уровень активности, шагСоответствует длине стопы коробки.

4,Диапазон входного напряжения составляет 12-30 В постоянного токаТребования к питанию: больше100 мА), Предлагаемое напряжение питания15-24VDC,

12 ВЭлектрический Мир,Мощность не может быть использована12 В постоянного токаИсточник питания,По крайней мере, чтобы15VDCВыше источник питания,Если вам нужно использовать12 ВИсточник питания,Также может быть настроен12 В постоянного токаПреобразователь питания.

5Корпус зафиксирован.2 Винтовое отверстие.

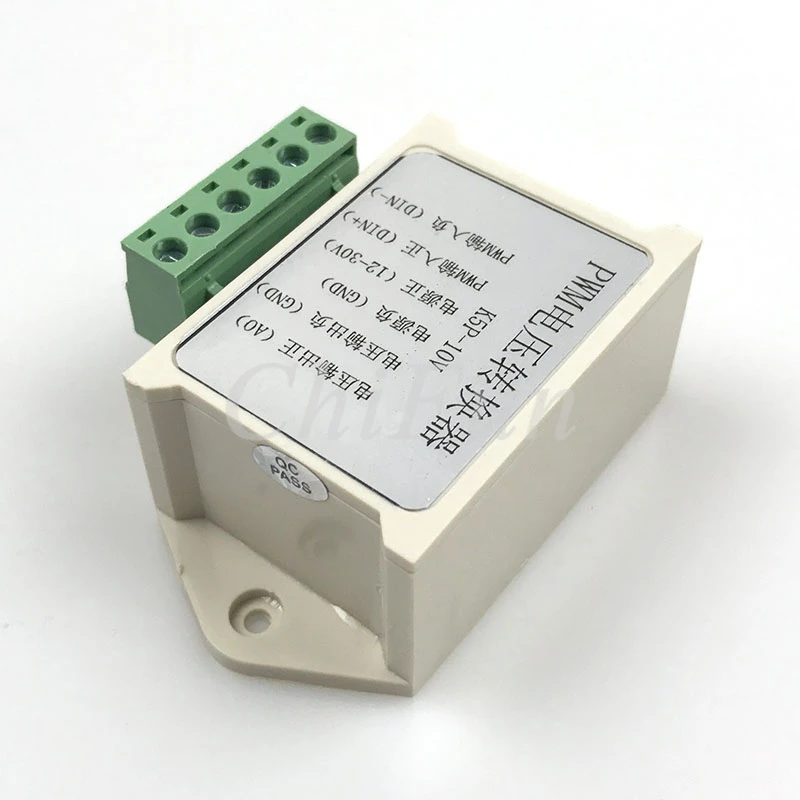

Три, значение порта следующее:

1, DIN +: вход сигнала PWM. (общий метод катода. Здесь PWM сигнал, общее соединение, здесь, чтобы выбрать сигнальный терминал 5 В или 24 В)

2, DIN-: вход сигнала PWM. (общий метод катода. Здесь сигнальный терминал GND, Анодное соединение, PWM сигнал).

3, 12-30 в: силовой вход положительного конца.

4, GND: мощность заземления.

5, GND: сигнал заземления. Порт GND соединен с проводом заземления источника питания.

6АО:Аналоговое напряжение0-10 вИли0-5 ВВыходной порт.
