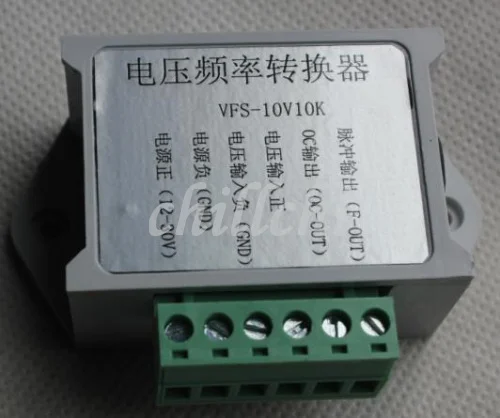

Название продукта: преобразователь частоты напряжения

Длинные и широкие высокие 73*54*30 мм два отверстия между 61 мм два монтажных отверстия установлены M3 винты

Один, функция:

Функция этого модуля заключается в управлении частотой входного напряжения. ЭтоНапряжениеМодуль преобразования частоты. Вход0-10 вВыход0-10 кГцКвадратная волна,Амплитуда выходной частоты для входного источника питания80%..Модель по умолчаниюFV-10V10K, Также может быть заказан на другие соответствующие линейные отношения, обычно используемые модели следующим образом

Пожалуйста, выберите модель:

МодельVFS-10V10K:Вход0-10 вНапряжение, выход0-10 кГц (по умолчанию)

МодельVFS-10V4K:Вход0-10 вНапряжение, выход0-4 кГц

МодельVFS-10V20K:Вход0-10 вНапряжение, выход0-20 кГц

МодельVFS-5V10K:Вход0-5 ВНапряжение, выход0-10 кГц

МодельVSF-5V2K:Вход0-5 ВНапряжение, выход0-2 кГц

Два, характеристики:

1 диапазон входного контроля напряжения: 0-10 В постоянного тока

2,Диапазон входного напряжения составляет 12-30 В постоянного тока, Предлагаемое напряжение питания15-24VDC,

Транспорт12 ВЭлектрический Мир,Мощность не может быть использована12 В постоянного токаИсточник питания,По крайней мере, чтобы15VDCВыше источник питания,Если вам нужно использовать12 ВИсточник питания,Также может быть настроен12 В постоянного токаПреобразователь питания.

24Электрическая мощность, мощность должна использоваться 24VDC источник питания

3 Мощность требований к току: более 30 мА может быть

4 выходной Частотный диапазон: по умолчанию 30 Гц-10 кГц. В соответствии с уровнем входного напряжения Частота выхода также будет пропорциональна отношению к изменениям.

5. Установка: 2 винтовых отверстия.

6Длинный,*Широкий*Высокий:73*52*27 мм

Три, использование инструкций и проводов

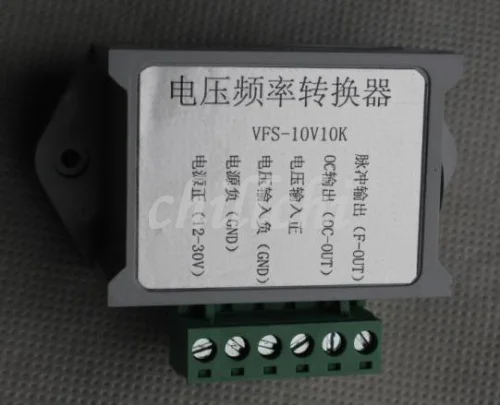

1. Карта логотипа

0-10 В: аналоговый сигнал напряжения, входной положительный конец.

GND: общественные места, GND.

12-30 в: силовой вход положительного конца.

GND: мощность заземления

OC-OUT:Выходной порт коллектора сигнала (с выходом драйвера, когда выходной порт)

FREQ-OUT:Выходной порт частоты (универсальный выходной порт частоты)

Два независимых выхода, OC-OUT NPN, FREQ-OUT выход IC. Общий катодный конец и мощность отрицательного GND соответствия, и общая мощность проводки сочетается с,

Ян-это соединение, источник питания 13-24 В, устойчивость к нитке 2.7KR

Анодная проводка, 12 в источник питания, устойчивость к струне 330R

2. Схема подключения

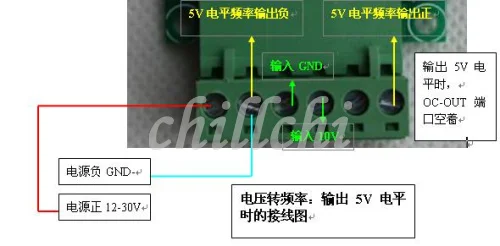

Схема проводки уровня 5 в:

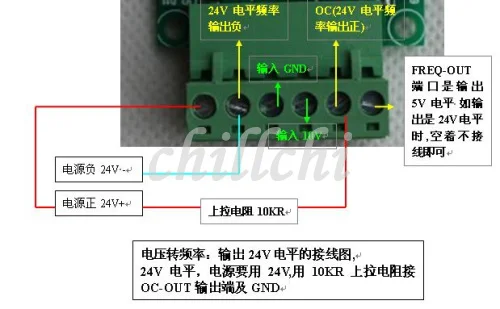

Схема проводки выходного уровня 24 в:

Четыре, Другие функции:

1. Источник питания имеет анти-функцию.

2. Мощность после включения индикатора питания.

3) соответствующая связь между напряжением и частотой. Общая доставка, производители были откалиброваны хорошо соответствующие отношения.

4 Выходное напряжение модуля можно регулировать в соответствии с требованиями. Выходная частота регулируется в соответствии с изменением входного напряжения.

5 этот рабочий цикл составляет около 50%, это с изменением частоты изменится.

6 точность модуля передачи напряжения составляет 1%, что составляет менее 2 цифр после запятой. Если точность требований случая не высока. Ниже перечислены соответствующие отношения между моделью VFS-10V10K, если это ее модель, например, 10 в = 4 кГц, затем VFS-10V4K, 5 В = 2 кГц.

0,5 В = 500 Гц

1 В = 1 кГц

2 В = 2 кГц

3 В = 3 кГц

4 В = 4 кГц

5 В = 5 кГц

6 В = 6 кГц

7 в = 7 кГц

8 в = 8 кГц

9 В = 9 кГц

10 В = 10 кГц

Если напряжение 1,1 В, выходная частота 1,1 кГц .. Точность этого модуля может изменить напряжение 0,1 В постоянного тока на 100 Гц.

Например: например, доступ к мощности 12 В, входной сигнал DC3.6V, затем FREQ-OUT выход для 3,6 кГц Fang Bo, выходная амплитуда в (12 В * 0,7) 8,4 В до 0 в пик между пиком регулируется. Вы также можете использовать выходной порт OC для поднятия сопротивления тяги, уровень может быть до 12 В

12 В источник питания, выход сигнала по умолчанию, мы будем расположены в 6 в или около того. Амплитуда выхода зависит от напряжения питания. Частота изменяется с учетом высоты контрольного напряжения и не изменяется с помощью источника питания.

Выход 7 модулей OC может поставить импульсный сигнал привода для привода и поддерживать использование общей проводки, подключение проводки

OC-OUT: подключение к приводу PUL-или PUL

12-30 в: подключен к PUL + или common + 5 В, (блок питания 12 В, для подключения сопротивления 330R, источник питания 24 В, для строк a 2,7 K предел сопротивления тока).
