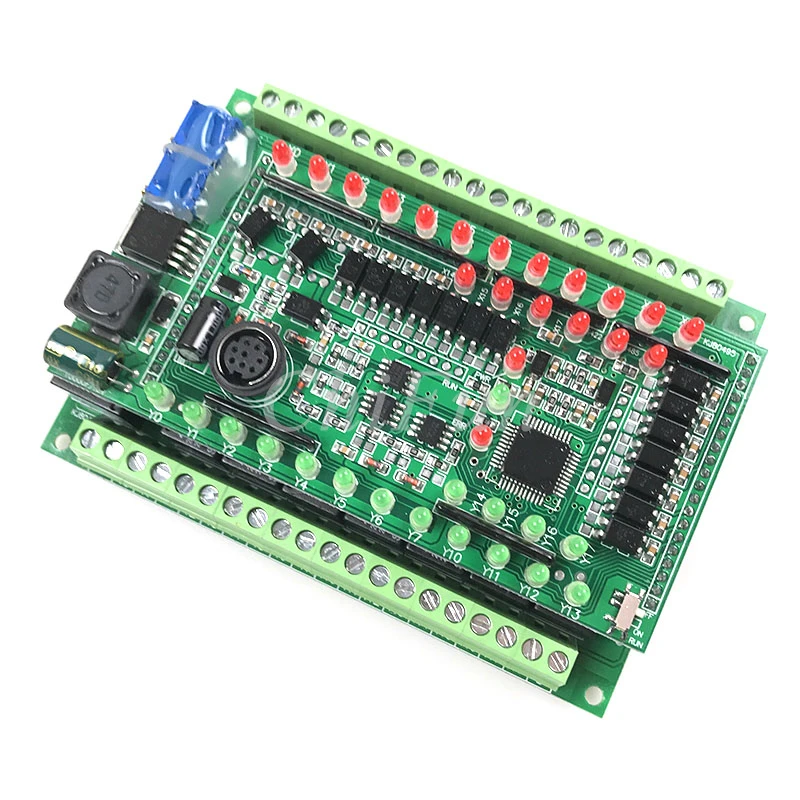

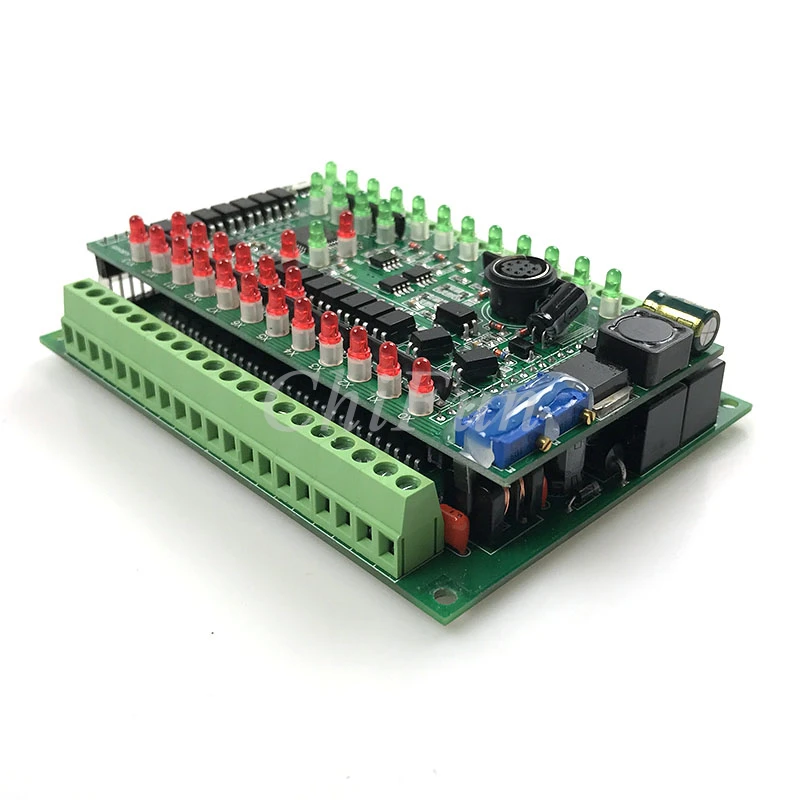

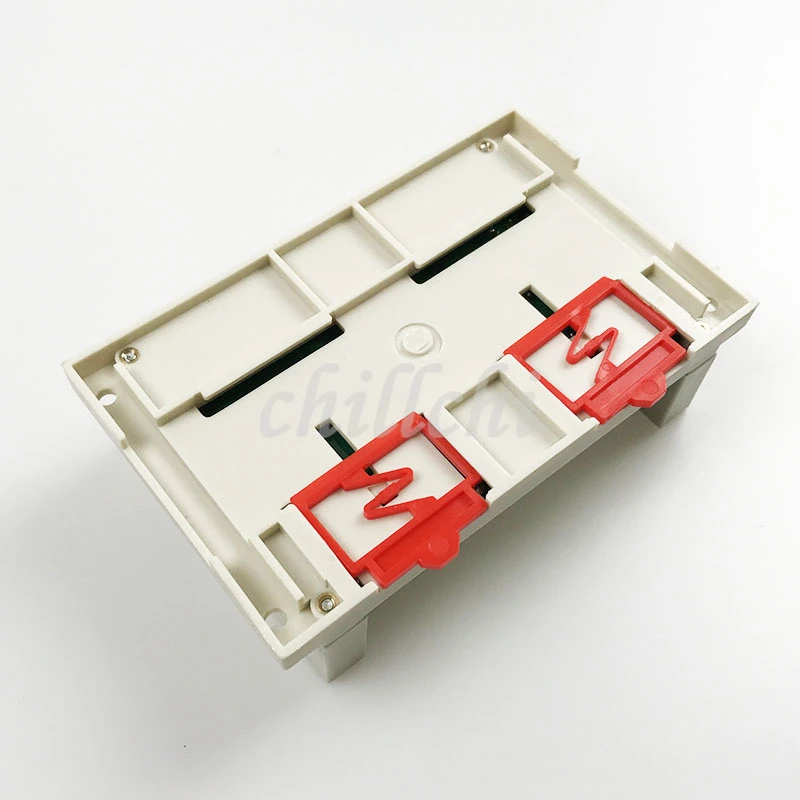

Промышленная плата управления PLC промышленная с 16 входами выходами DC24V поддержка

Промышленная плата управления PLC промышленная с 16 входами выходами DC24V поддержка

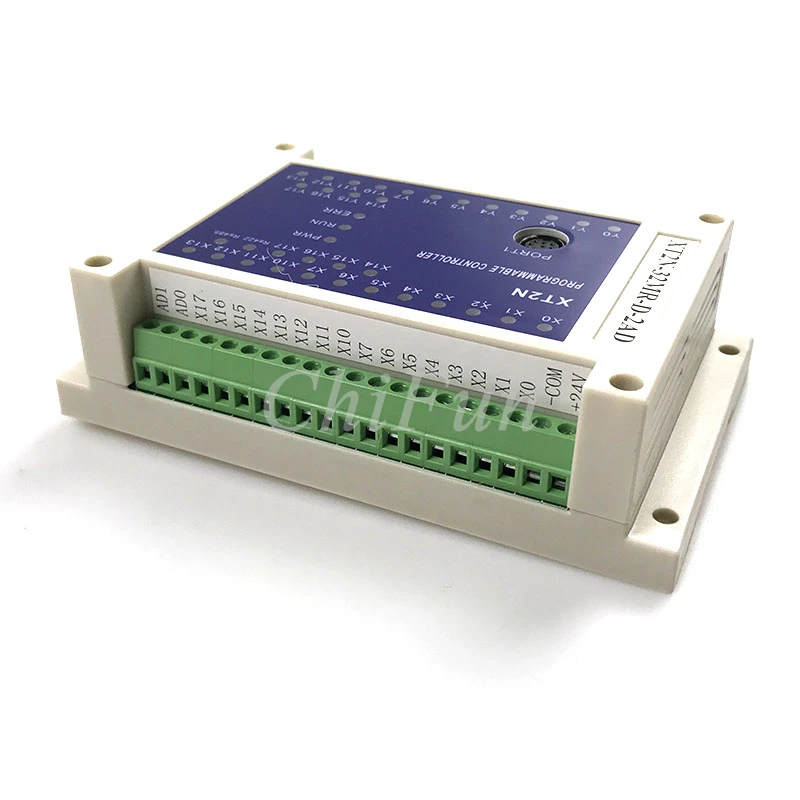

Модель: XT2N-32MR-D2AD-V3

Источник питания: DC24V

Скорость передачи данных: 9600/19200

Порт связи: RS422, RS485

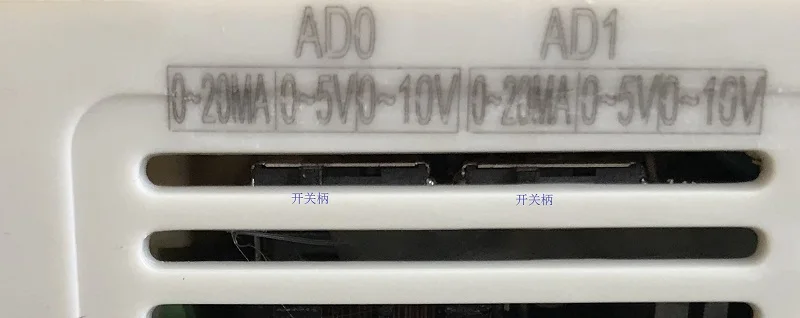

Аналоговый:2 дорожного движения

Тип: схема прямой записи лестницы (FX2N) на 16 точек: 30-2, 16 полностью запущенных интерфейсов RS422 по оси GX. 5.

RS 4 Eight 5, RS инструкцияБесплатная доставкаПротокол связи увеличил калибровку CRC, поддерживает и другие конвертеры связи.

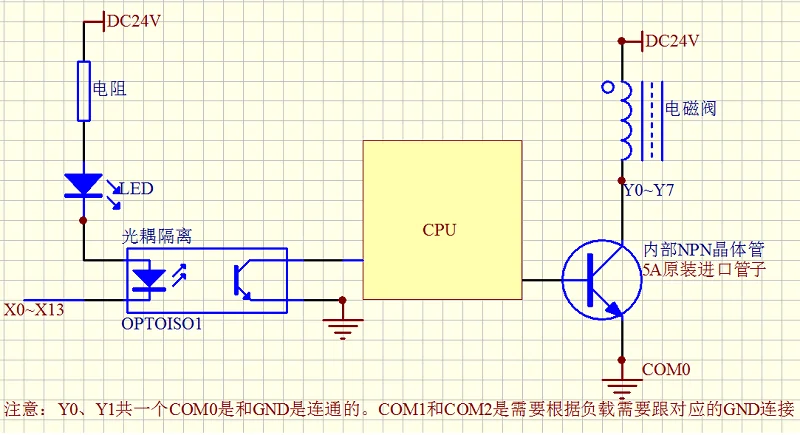

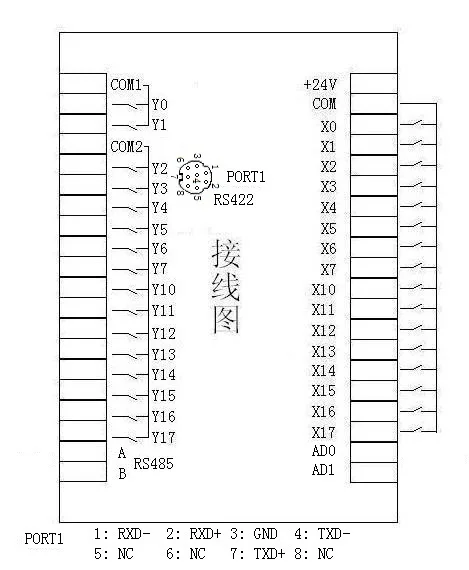

Схема подключения:

Один:В настоящее время этот продукт поддерживает следующие источники:

Мягкий компонент:
X0-X27, Y0-Y27,
M512-M768, M0-M255 (Мощность отключения),
S0-S255,
T0-T87 (100 мсТаймер(T200-T215), (10 мс)Таймер(T250-T255), (100 мс)Интеграции таймер),
C112-C159, C0-C87 (16Держатель для бит/бит),C200-C203 (32Цифра сложения и вычитания сбоя питания, удерживающий счетчик),C235 (32Бит, высокая скорость, мощность, резка и удержание),
D512-D559, D0-D115 (Мощность отключения)
Z0-Z7. N0 ~ N7P0 ~ P8 V0-V7
Специальный мягкий элемент:
(M8000Оперативный мониторинг контакта),(M8001Запуск мониторинга, анти-контакт).
(M8002Первоначальный импульсный контакт(M8003 ().Начальный Импульсный счетчик контактов).
(M8004Об ошибке указывает на контакт).
M8011 (10Миллисекундная пульс(100) M8012 ()Миллисекундная пульс(1) M8013 ()Секундный пульс(1) M8014 ()Пульс).
(M8020Нулевой отметки(M8021 ().Флаг заимствования(M8022 ().Флаг для переноски).
M8029Флаг конца выполнения инструкции).
(M8033Память держит контакт).
M8034 (Отключить выходной контакт).

M8040(Ограничение доставки)S0В исходном состоянии в каждой операцией:

M8041(Пуск)S1Исходное состояние происхождения возврата

M8042(Начальный пульс)S2В исходном состоянии и автоматический режим работы

M8050 ~ M8053Соответственно прекращаетсяX0 ~ X3
M8067Управление Ошибка флаг

M8122(RSОтправка)

M8123(RSПриём)

M8147(Y0Высокоскоростной выходM8148(Y1Высокоскоростной выход

M8160(Высокая8Бит и низкий8Бит обмен координацииXCHИнструкции использования)

M8161(НаВремяRSИнструкция отправляется8Бит, высокая очистка,OFFСо стороны16Бит отправить

M8163(НаВремяCCD проверитьИнструкция по эксплуатацииCRCПроверка,OFFСо стороныПроизводительность, Никелированное покрытиеПроверка)

M8200-M8203 (C200-C203Подсчет направление).
M8235(C235Подсчет направление).
(D8000Монитор таймера).
(D8012Максимальное время сканирования).

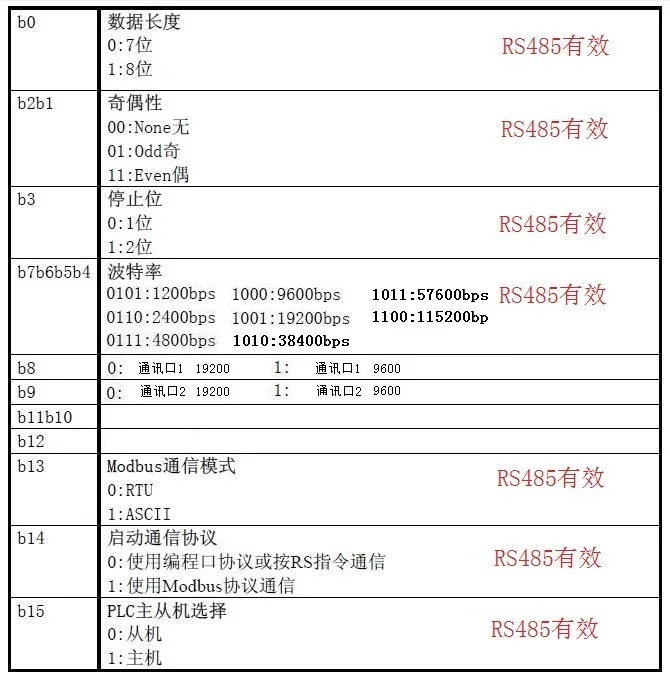

D8120(Настройка скорости передачи данных по умолчанию)9600
D8140 (Y0Импульсный выходной счётчик регистр)

D8141 (Y1Импульсный выходной счётчик регистр)
Поддержка постоянный:
KДиапазон-32768-32767Или0-65535;HДиапазон0-FFFFH.
В настоящее время не поддерживает32Цифра операции.
Максимальный объем памяти: 8000Шаг.
Два:Данный продукт в настоящее время поддерживает набор команд
В настоящее время этот продукт поддерживаетсяFx2NСледующие команды:
Основные инструкции:
LD, LDI, AND, ANI, OR, ORI, INV, OUT (T, C, S),

Набор (T, C, S), RST (T, C, S), ANB, ORB, LDP, LDF, ANDP, ANDP, ANDF, и,
ОРП, ОРФ, PLF, MPS, MRD, MPP, INV, MC, MCR, NOP, END., и
Инструкция для сравнения контактов:
LD>=, LD<= LD.>, LD<,LD<>, LD =, и> =, и <= и.>, И <, и <>, и =, или> =, или <= или.>, или <, или <> или =...

Шаг Инструкция:

STL, RET.
Инструкция по переводу и сравнению:
MOV, SMOV, CML, BMOV, FMOV, XCH, BCD, BIN, CMP, ZCP, FMOV, Прун, и(СKБит передачи)
Четыре арифметики инструкции:
ADD, SUB, MUL, DIV, inc., DEC, WAND, WOR, WXOR, NEG.,
Инструкция по циклическому сдвигу:
ROR, ROL, RCR, RCL, SFTR, SFTL, WSFR, WSFL,

FIFOИнструкции:

Sfwr, sfrd

Цикл инструкция:

Для, NEXT.
Инструкция по обработке данных:
ZRST, DECO, ENCO, SUM, BON, MEAN, SQR, ASCI, HEX, SWAP,,Сер,Gbin

Аналоговое Количество инструкция:

RD3A,WR3A
Инструкция по программному потоку:
(Приглашаем посетить наших заказчиков выставку CJМаксимальная8Один адрес(Звонок ().Максимальная5Вложенные уровня8.Sub программыSRET (FEND, FOR,)Максимальная5Блок уровняНаборNEXT.,)

Прерывания Инструкция:

IRET, EI, DIПоднимающийся крайI000 ~ I300ЗаднемуI001 ~ I301X0 ~ X3
Удобная Инструкция:
ALT.IST
Высокоскоростная обработка инструкции:
REF, REFF, MTR, PWM (ПоддержкаY0,Y1В любом случае, может использоваться в одно и то же время(SPD).Поддерживает толькоX0,X1Весь путь(PLSY ().Поддерживает толькоY0,Y1Весь путь)
Периферийного оборудованияI/OОткрытым носком:
MTR, TKY, DSW, HKY SEGD.,Энгадин, район,Arws,ASC, ASCI.
Серийный передача данных:

RS

Проверка данных

CCD (LRC, CRC)

Аналоговый прочитайте инструкции

RD3A

Полная поддержкаPИнструкций, таких какMovp
В настоящее время этот продукт не поддерживаетсяFx2NВсе функции инструкции32Бит инструкция,Это не поддерживается на Функциональные инструкции плюсD,КакDMOV, не поддерживает функцию чтения схемы лестницы, Не нужно шифровать.
