Dokio 600 Вт монокристаллическая Кремниевая солнечная панель 18V окончательной

 DOKIOОсновные характеристики изделия

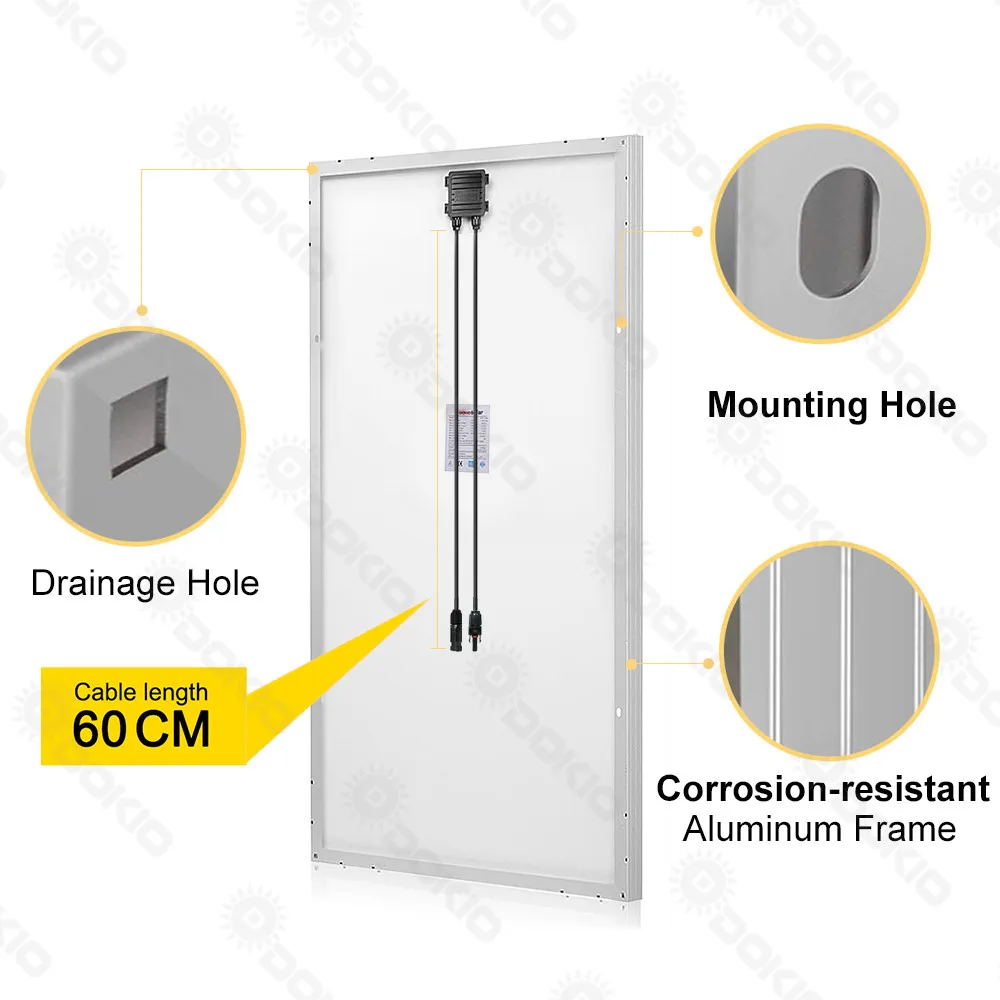

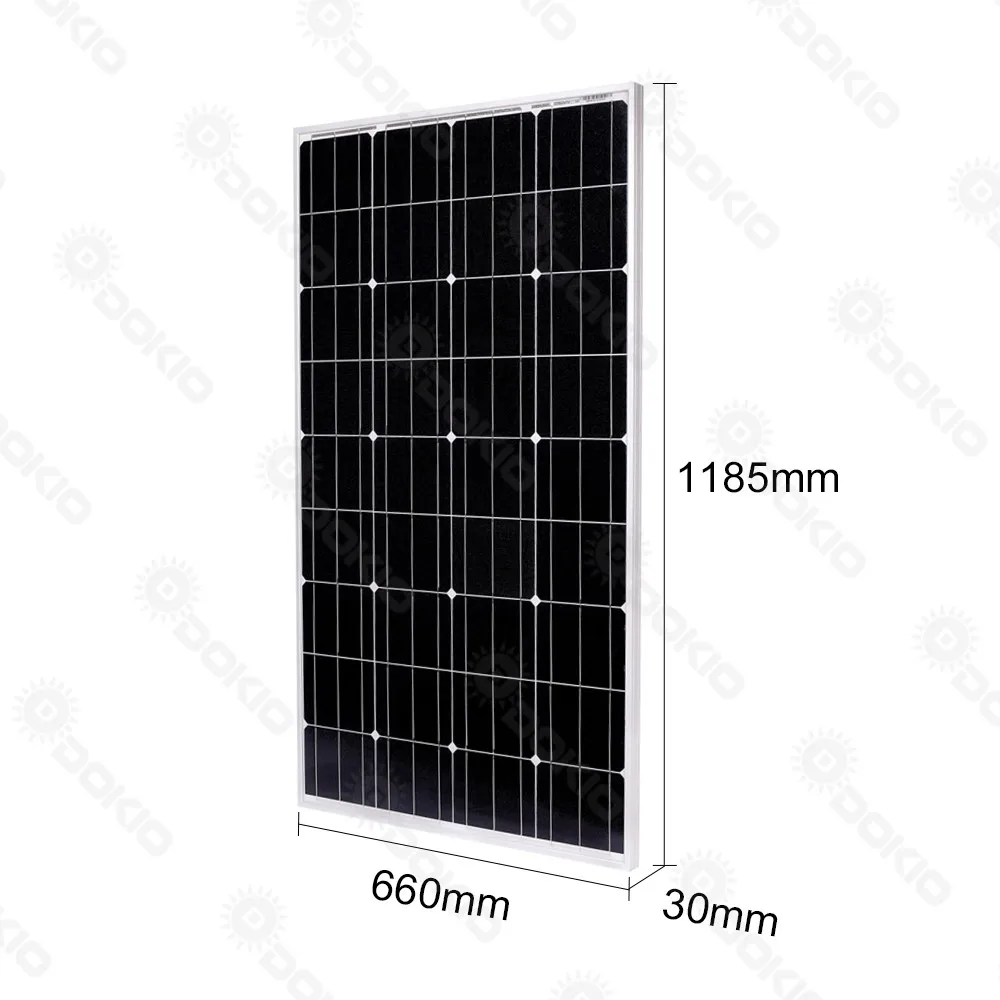

Длина 1185 мм Вес 8,50 кг Ширина 660 мм Основной материал Монокристаллического Высота 30 мм Материал рамы Алюминий



Примечание: контроллер 12 В/10 А.





 DOKIO электрические характеристики





 Исправление при стандартных условиях испытаний (STC *)





Максимальная мощность Pmax 120 Wp Напряжение холостого хода ЛОС 22,50 V Максимальное напряжение питания точка Vmpp 18,00 V Ток короткого замыкания Я sc 6,91 Максимальная мощность точки ток Я mpp 6,55





 Производительность при 1000 W/м⊃2;, NOCT, AM 1,5



Незначительные сокращение эффективность при частичной нагрузки в 25 °C: на 100 W/m2, 95%-(+/-3%) STC эффективность (1000 W/m2) достигается.



 Компонент материалов



Ячейки на модуль 36 Размеры ячейки 156 мм x 124 мм Типа Ячейки Монокристаллического кремния Спереди Закаленное стекло (EN12150)



 Интеграция системы параметры



Максимальное напряжение системы SC II 1000 V Максимальный обратный ток 16 Максимальное напряжение системы США NEC 600 V Увеличение snowload соотв. IEC 61215 5,4 кН/м⊃2;



 Тепловых характеристик



NOCT 47 °C TC Лос -0.33%/°C TC Isc 0.042%/°C TC Pmpp -0.45%/°C



 Дополнительные данные

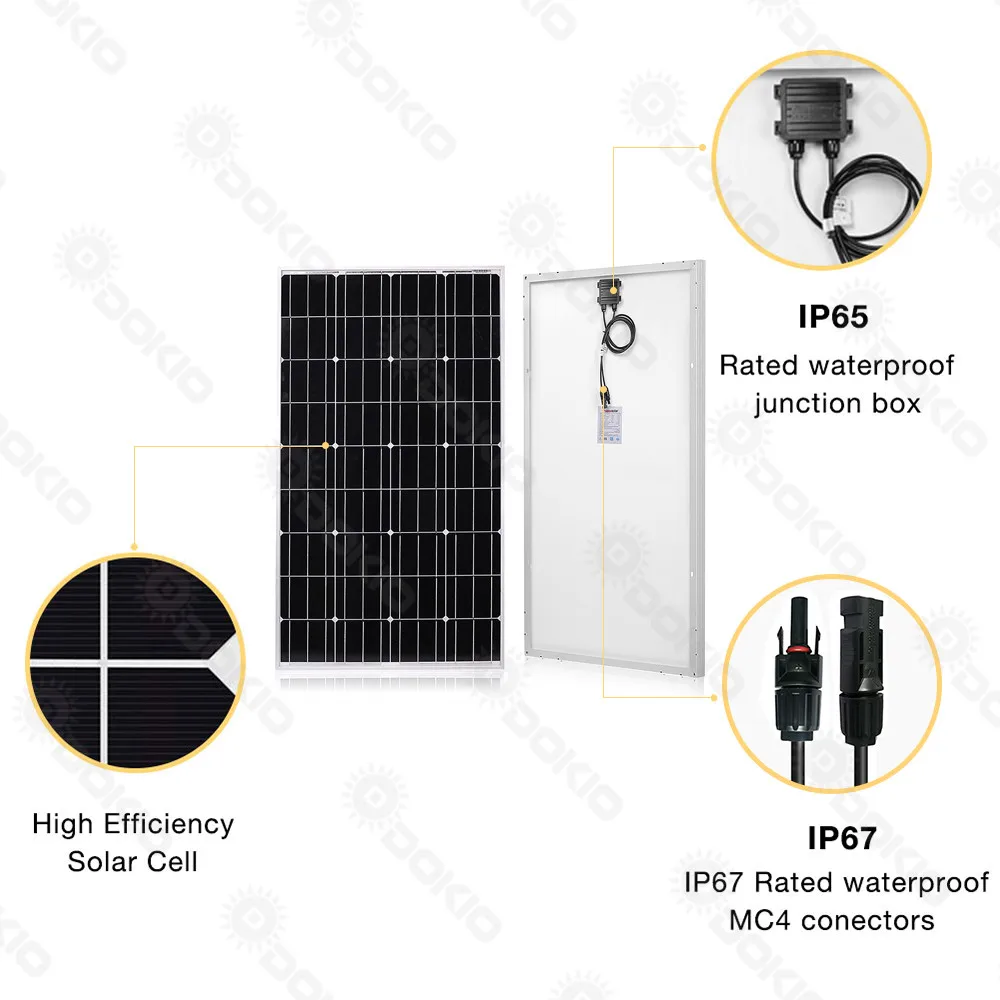

PTC рейтинг 90 W Модуль эффективность 17.0% Распределительная коробка IP65 DOKIO Plus-сортировка * Pflash ≥ Pmax Разъем MC4 Мощность допуск * +/-3%



 DOKIO выставка продукта

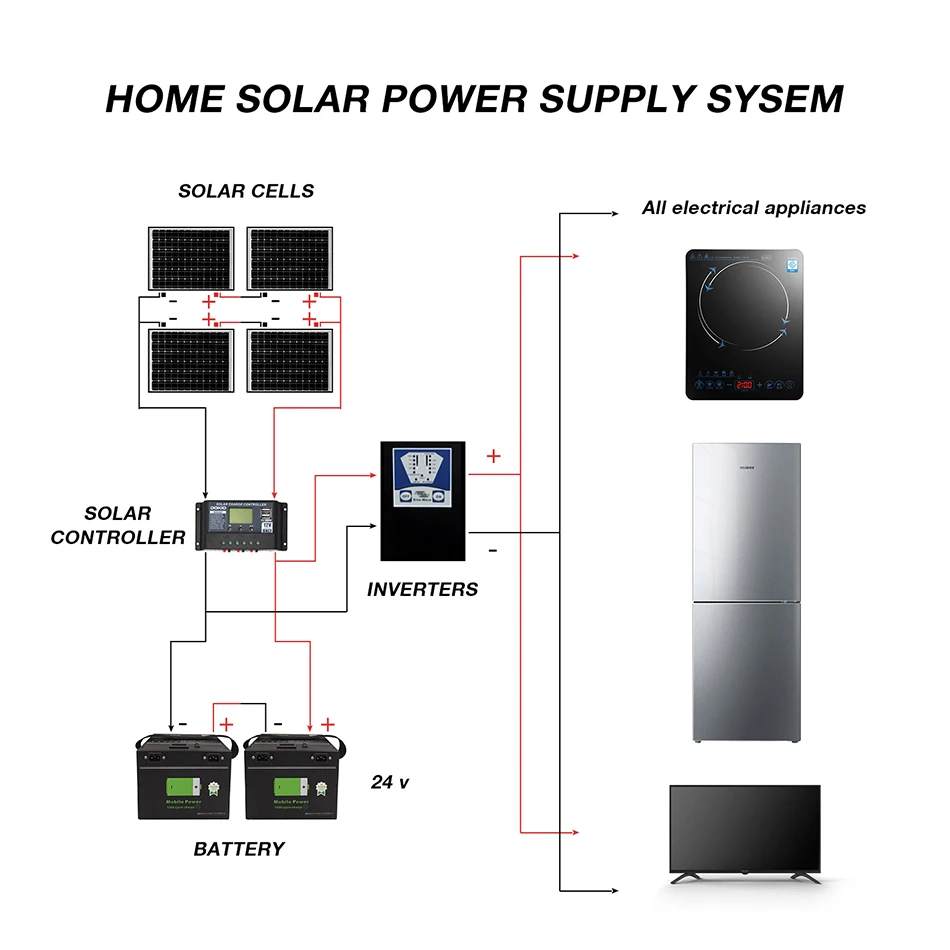

Создайте свою собственную солнечную систему



Инструкция по эксплуатации для солнечной панели

Установка и работа модуля солнечных батарей A). Климатических условиях Установите модуль PV в соответствии со следующими условиями Температура окружающей среды: от-20 ℃ до + 40 ℃. Рабочая температура: от-20 ℃ до + 80 ℃. Давление снега: менее 2000 Па Давление ветра: менее 3000 Па Защита от воды: не замачивать модуль PV в воде или непрерывно подвергать его разбрызгиванию устройства или под фонтанами. Коррозионная стойкость: за исключением коррозионной соляной зоны и серной зоны. B). Направление Модуль должен устанавливаться лицом к югу (Северное полушарие) или Северному (Южное полушарие). ориентируясь на Восток или Запад, можно отправить только относительно небольшое количество электрической энергии, и неправильная ориентация установки приведет к потере производства энергии. Модуль PV, подключенный к рядам, должен устанавливаться в одном направлении и с одинаковым углом, поскольку различные направления и углы могут привести к потере энергии из-за различий солнечного излучения. Установка модуля должна избегать теней. Несмотря на то, что модуль уменьшает потерю энергии через байпасный диод, тень вызовет потерю в выходе энергии. При нормальных условиях модуль генерирует больше тока и напряжения в режимах, чем в стандартных условиях тестирования, поэтому, пожалуйста, используйте конфигурацию, умножив на 1,25 раз ток короткого замыкания и напряжение открытого замыкания во время установки и применения. C). Установка и меры предосторожности Модуль должен быть установлен на крыше с функцией огнестойкости. Разъем для установки и подключения должен получить одобренную сертификацию разъема (VDE V 0126-3). Соединительная коробка с типом, требуемым установкой и подключением, должна получить одобренную сертификацию соединительной коробки (2 PFG1162). Кабели с типом, требуемым установкой и подключением, должны получить одобренную сертификацию кабелей (2 PFG1161). При установке модулей в пакетах расстояние между модулями должно быть больше 100 мм. Во-первых, поместите модуль солнечных батарей с определенным углом (обычно 30 ° или 45 ° в горизонтальной плоскости), и выберите направление, которое может позволить солнечному свету непосредственно излучать модуль солнечных батарей для большего времени, чтобы разместить модуль. Модуль и кронштейн должны быть полностью соединены с землей. При установке модулей Держите подальше от источника зажигания или топлива. Конструкция установки и кронштейн должны иметь внешние давления, такие как давление ветра и давление снега. Конструкция установки должна быть устойчивой к окружающей среде и выбранным подходящим материалом и консервантной обработкой. Необходимо использовать метод установки на большой высоте. Высокое падение может привести к смерти, потере трудоспособности и повреждению. Запрещается разбирать, сгибать, бросать модуль, Не Шокировать его твердыми предметами или ходить по нему. D). Проводное подключение и меры предосторожности Откройте соединительную коробку, подключите красный провод к положительному полюсу (+) и черный провод к отрицательному полюсу (-) и вставьте другой конец в интерфейс провода солнечных батарей аккумуляторного шкафа. Закрепите модуль на кронштейне крепежным элементом и монтажным отверстием модуля, твердость и интенсивность крепежного элемента и кронштейна модуля должны достичь стандарта и соответствовать соответствующим требованиям. Используйте личное соединение, предоставляемое компанией. Примечание: короткого замыкания для положительных и отрицательных полюсов запрещены. Соединение затягивается без каких-либо зазоров; в противном случае зазоры могут вызвать искры. Проверьте, ослаблена ли крепежная часть монтажной конструкции; в противном случае ее необходимо затянуть. Часто очищайте пыль и грязь на поверхности модуля PV мягкой тканью, чтобы предотвратить потерю на выходе энергии из-за блока на поверхности модуля. Часто проверяйте, блокирует ли поверхность модуля объекты. Замените модули такими же спецификациями и продуктами того же типа. Будьте осторожны, чтобы не контактировать с наружной частью провода или соединения, и если это необходимо, носите изолятор (например, инструменты, перчатки и т. д.). В процессе установки и технического обслуживания убедитесь, что поверхность модуля покрыта тканью или другими светозащитными материалами, потому что модуль будет генерировать высокое напряжение под солнечным излучением, которое будет опасным.
