Комплект для алфавита Raspberry Pi (без Pi) комплект модуля камеры 3B 2B B + вилка US/EU |



Raspberry Pi robot building kit: AlphaBot + Camera, поставляется с адаптером питания штепсельной вилки США

Примечание: Raspberry Pi не входит в комплект.

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

Обзор

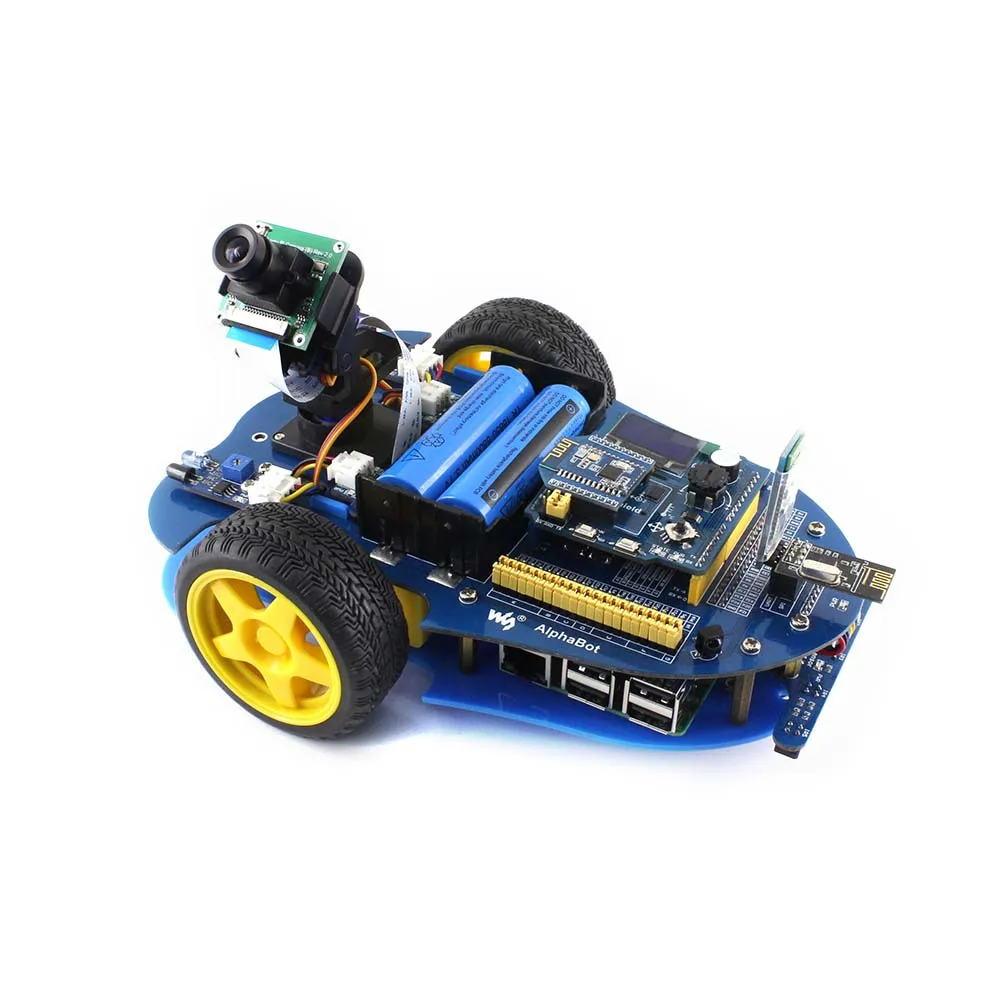

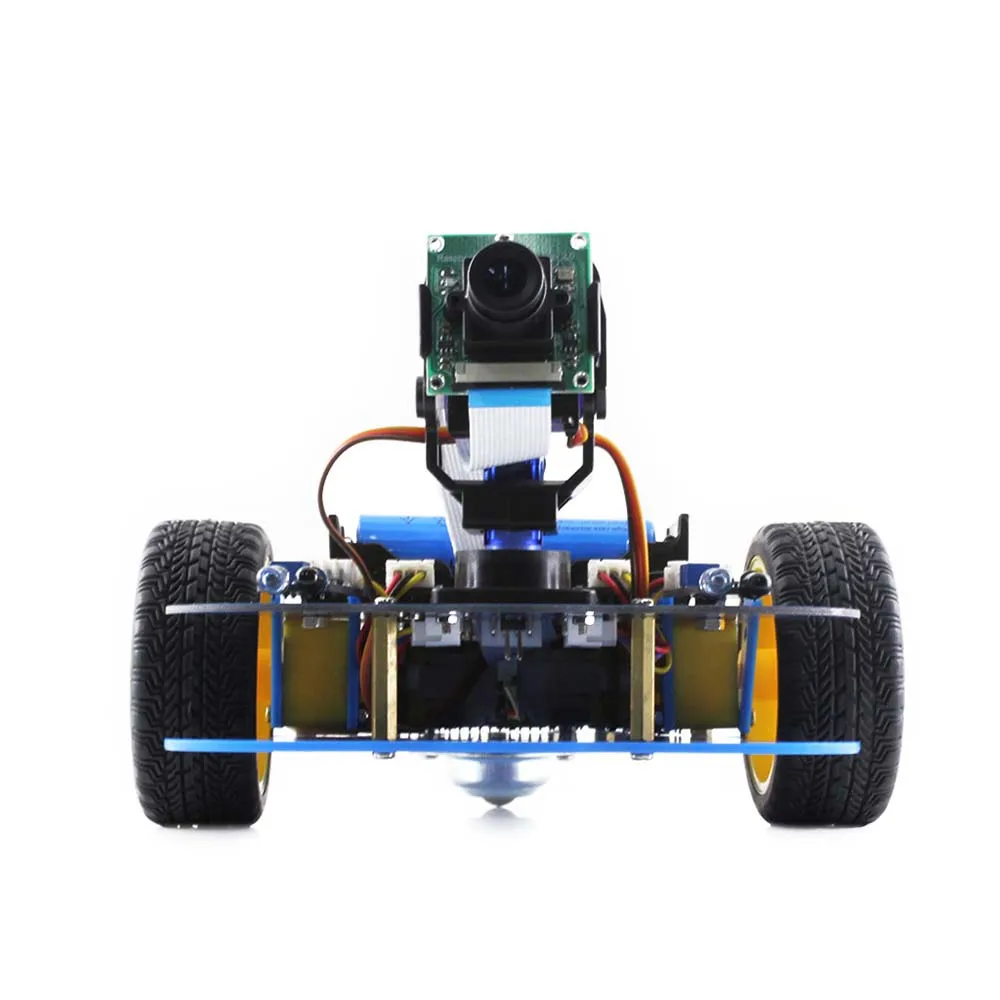

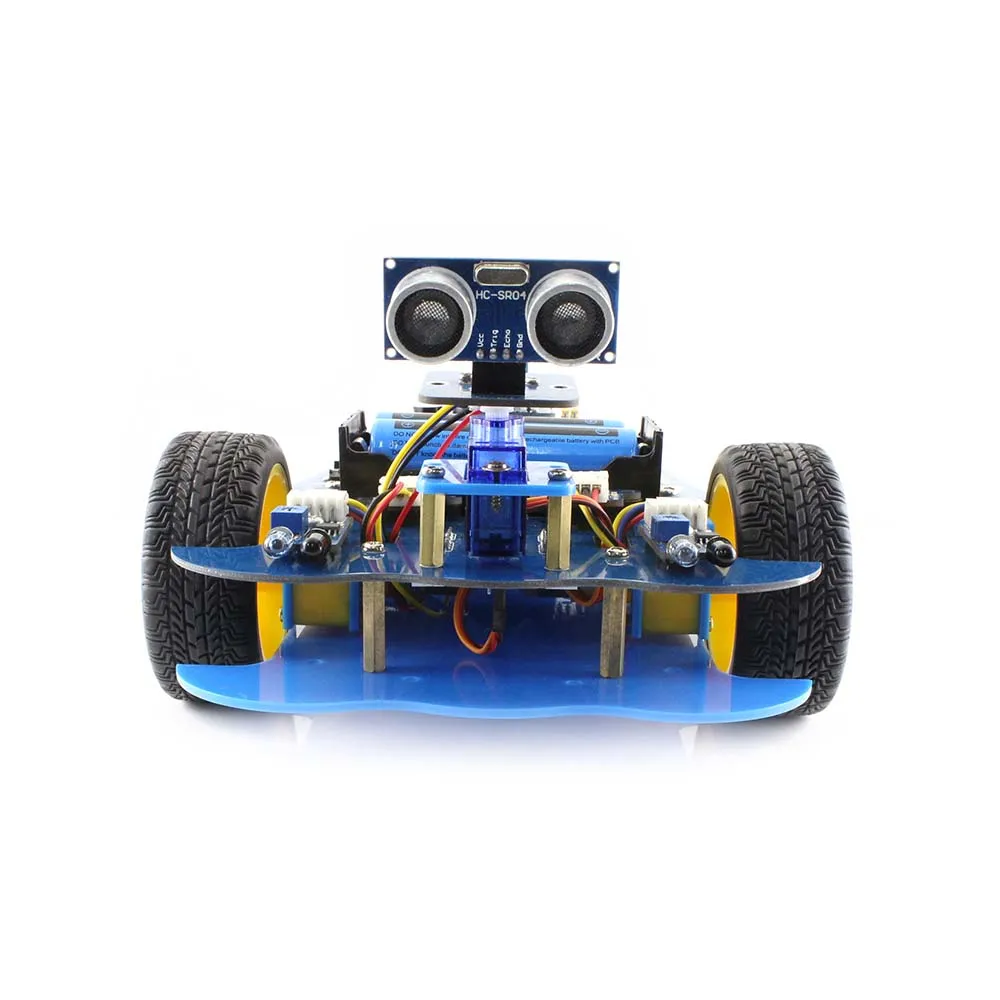

Этот комплект поставляется с роботизированной платформой AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

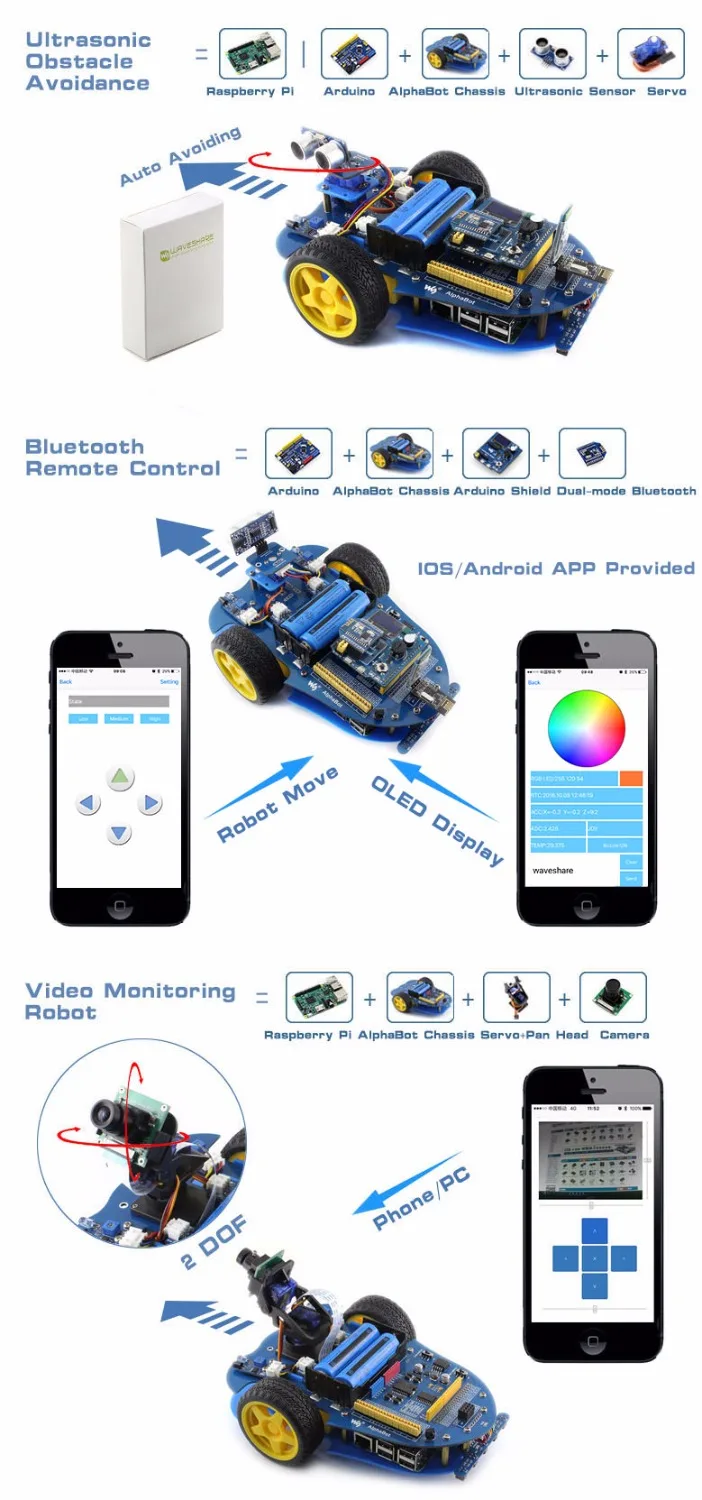

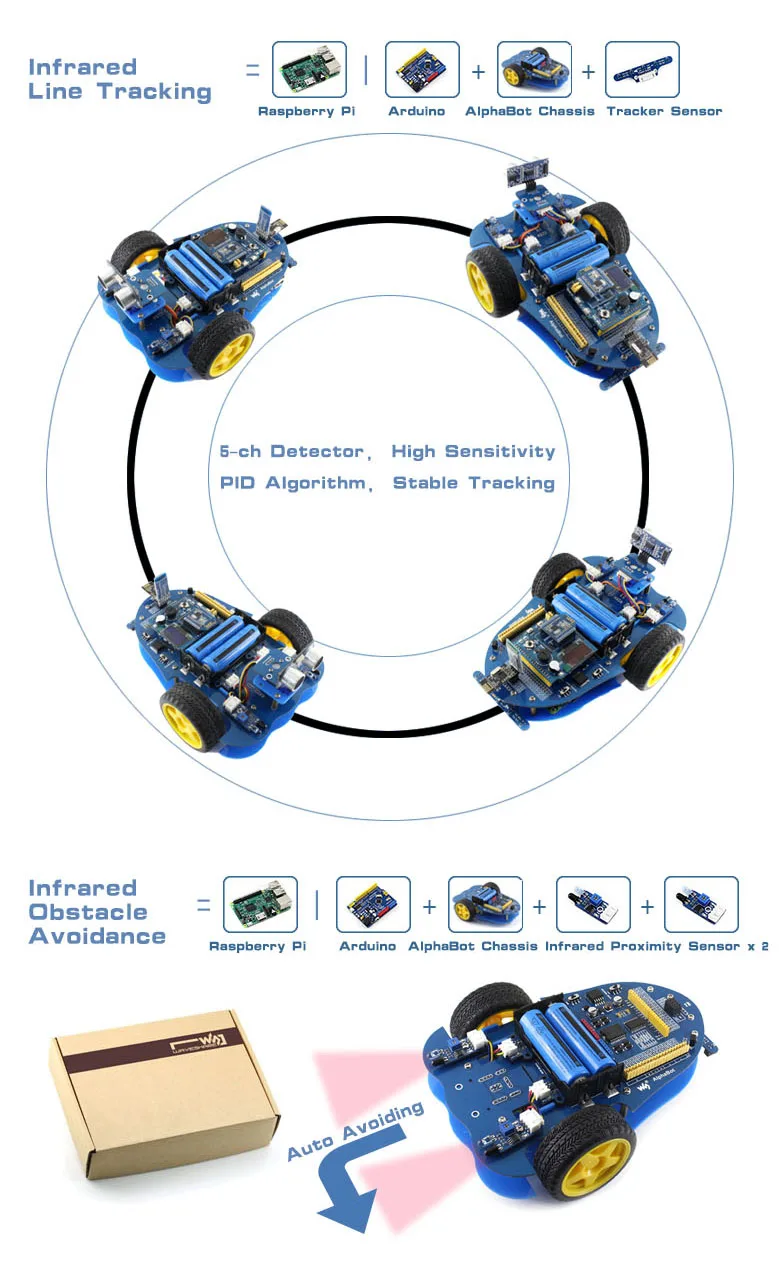

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

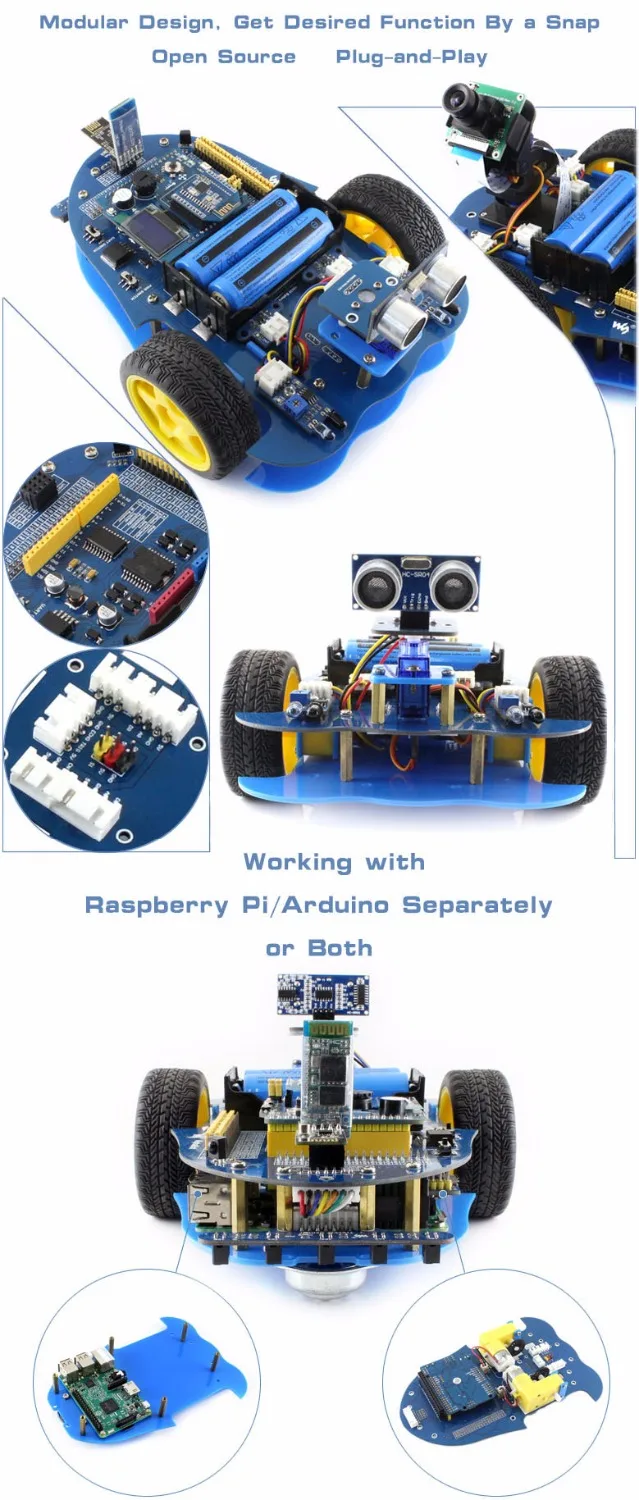

AlphaBot Особенности ● Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба ● Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields ● Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов. ● LM298P драйвер двигателя с диодной защитной схемой, больше безопасности ● LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino ● TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики Что на материнской плате AlphaBot

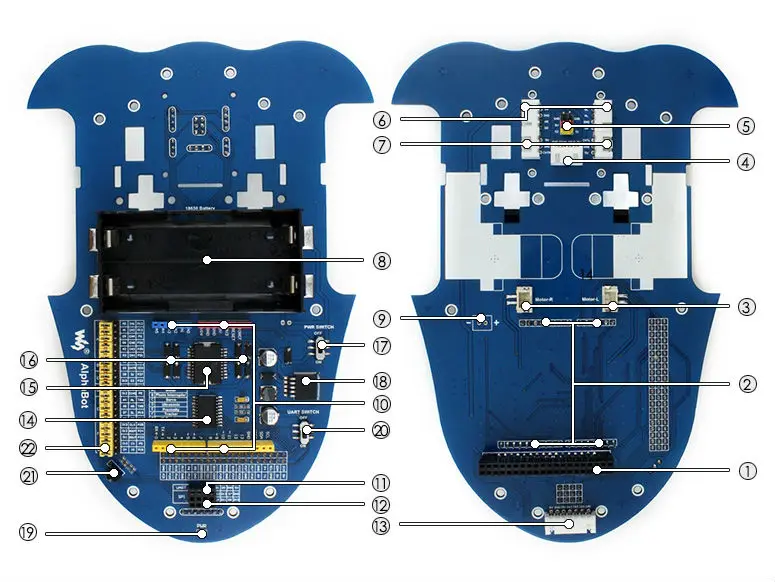

1. Raspberry Pi интерфейс:Для подключения Raspberry Pi 2. Интерфейс Arduino:Для подключения Arduino 3. Интерфейс мотора 4. Интерфейс ультразвукового модуля 5. Интерфейс модуля сервопривода 6. Модуль обхода препятствий интерфейс 7. Интерфейс измерения скорости 8. Держатель батареи:Поддерживает 18650 батареи 9. Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания 10. Расширительный заголовок Arduino:Для подключения Arduino щиты 11. UART интерфейс:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth 12. SPI интерфейс:Для подключения беспроводного модуля NRF24L01 13. Линия отслеживания модуль интерфейса 14. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики 15. LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока 16. Анти-обратный диод 17. Мощность переключатель 18. LM2596:5V регулятор 19. Мощность индикатор 20. UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino 21. ИК-приемником:Управляйте роботом удаленно через инфракрасный 22. Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фото

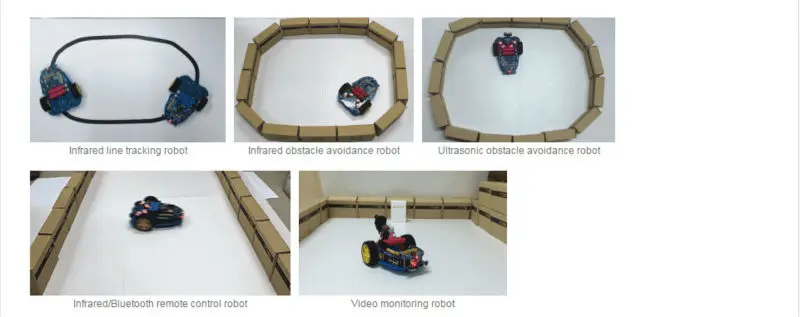

Примеры

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Развития ресурсы

Вики: Www.wav eshare.com/wiki/AlphaBot

Гид по выбору Посылка содержание Продукты Предмет Описание продукта: ALPHABOT ALPHABOT-AR-BASIC ALPHABOT-AR-BLUETOOTH ALPHABOT-PI ACC пакет ALPHABOT-PI ALPHABOT-PI3 B + Raspberry Pi 3 Model B Raspberry Pi 3 Model B √ Raspberry Pi 3 Model B + Raspberry Pi 3 Model B + √ UNO плюс Улучшенная Плата управления, Совместимость с Arduino √ √ AlphaBot комплект ходовой части Материнская плата, колеса, драйверы и т. Д. √ √ √ √ √ √ Трекер Сенсор Линия отслеживания модуль √ √ √ √ √ √ Фотопрерывателя Сенсор Модуль измерения скорости (2 шт.) √ √ √ √ √ √ Инфракрасный датчик приближения Сенсор Модуль обхода препятствий (2 шт.) √ √ √ √ √ √ ИК-пульта дистанционного управления Удаленное управление робот √ √ √ √ √ √ SG90 Сервопривод √ √ √ √ √ Ультразвуковой датчик Ультразвуковое Предотвращение препятствий, измерение расстояния √ √ Аксессуар щит Дополнительные аксессуары, Совместимость с Arduino √ Двойной режим Bluetooth Двухрежимный модуль Bluetooth √ Камера RPi (B) Raspberry Pi камера, регулируемый фокус √ √ √ Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10 √ √ √ Адаптер питания 5V 3A Обеспечивает питание 5 В 3 А, разъем micro USB √ √ √

Примечание:
AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите другие наборы, в которые входит плата управления.
AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите Комплект «все в одном»: AlphaBot-Pi, AlphaBot-Pi3 B +

Посылка содержание

Вес:0,526 кг

AlphaBot Стандартный

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

1. Материнская плата AlphaBot x1 2. Датчик отслеживания x1 3. Датчик прерывания фотосъемки x2 4. Инфракрасный датчик приближения x2 5. Мотор с коробкой передач 2 шт x1 6. AlphaBot колеса 2 шт x1 7. Акриловое шасси AlphaBot x1 8. Пластина крепления двигателя 4 шт. x1 9. omni-direction wheel x1 10. 20 слотов энкодер диск 2 шт x1 11. ИК-пульта дистанционного управления x1 12. XH2.54 4 см 4Pin 2 шт. x1 13. XH2.54 4 см 3Pin 2 шт. x1 14. XH2.54 4 см 7Pin x1 15. Aphabot винты x1 Дополнительные детали в комплекте

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой: США, ЕС

1. Камера RPi (B) x1 2. SG90 servo x2 3. 2 DOF панорамирование и наклон комплект x1 4. 15PIN FFC 25 см x1 5. Карта Micro SD 16 Гб x1 6. Мощность адаптер США стандарт 5V/3A micro x1 7. Usb-адаптер Micro-B для USB-C x1 8. Кард-ридер Micro SD x 1(Бесплатно) -1 шт. 2 3 4 5 6 7 8
