Набор для сборки робота Waveshare Raspberry Pi включает в себя 3B алфавит RPi камера ИК

Raspberry Pi Robot Building Kit: Raspberry Pi 3B + AlphaBot + Camera, поставляется с адаптером питания штепсельной вилки США Обзор

Этот комплект поставляется с Raspberry Pi 3 Model B, роботизированной платформой AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

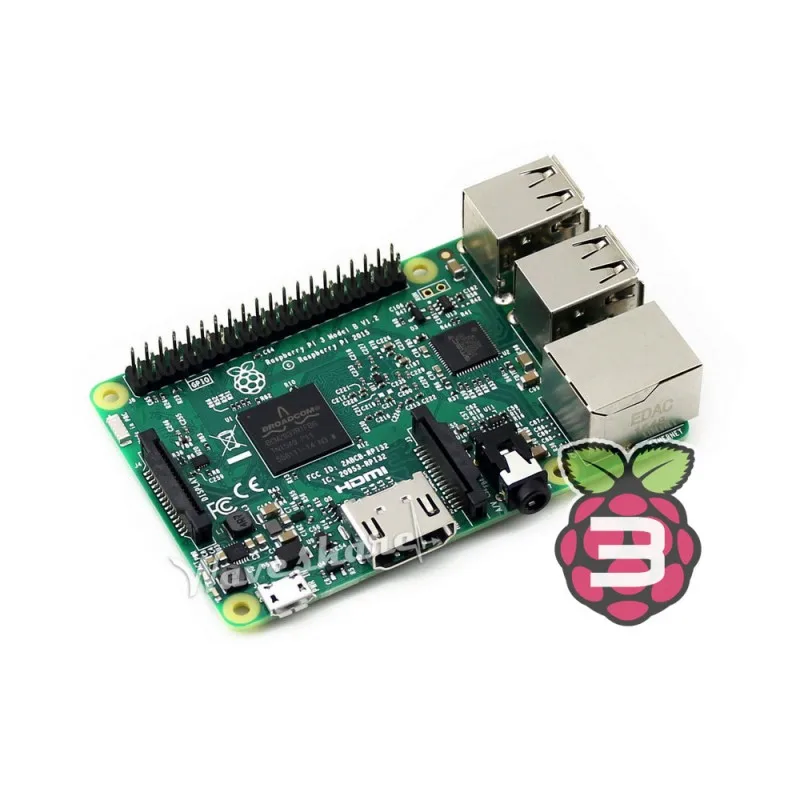

Raspberry Pi 3 Особенности

BCM2837B0, 1,2 ГГц 64 бит четырехъядерный процессор ARM Cortex-A53 1 ГБ Оперативная память 10/100 Ethernet порт 802.11n WiFi сетевая плата Bluetooth 4,1 и Bluetooth низкая энергия (BLE) HDMI порт Интерфейс USB 2,0x4 Слот карты micro sd Комбинированный 3,5 мм аудио разъем и композитное видео 40-контактный GPIO интерфейс Интерфейс камеры (CSI) Интерфейс дисплея (DSI) Улучшенное управление питанием, Поддержка большего количества периферийных устройств (требуется блок питания 2.5A или выше) AlphaBot Особенности Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов. LM298P драйвер двигателя с диодной защитной схемой, больше безопасности LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики Что на материнской плате AlphaBot

Raspberry Pi (дюймы):Для подключения Raspberry Pi Arduino интерфейс:Для подключения Arduino Интерфейс мотора Ультразвуковой Модуль интерфейса Серво Модуль интерфейса Модуль обхода препятствий интерфейс Скорость измерительный интерфейс Батарея Патрон лампы:Поддерживает 18650 батареи Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания Arduino расширительный разъем:Для подключения Arduino щиты UART интерфейс:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth SPI интерфейс:Для подключения беспроводного модуля NRF24L01 Линия отслеживания модуль интерфейса TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока Анти-обратный диод Мощность переключатель LM2596:5V регулятор Мощность индикатор UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino ИК-приемником:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фото

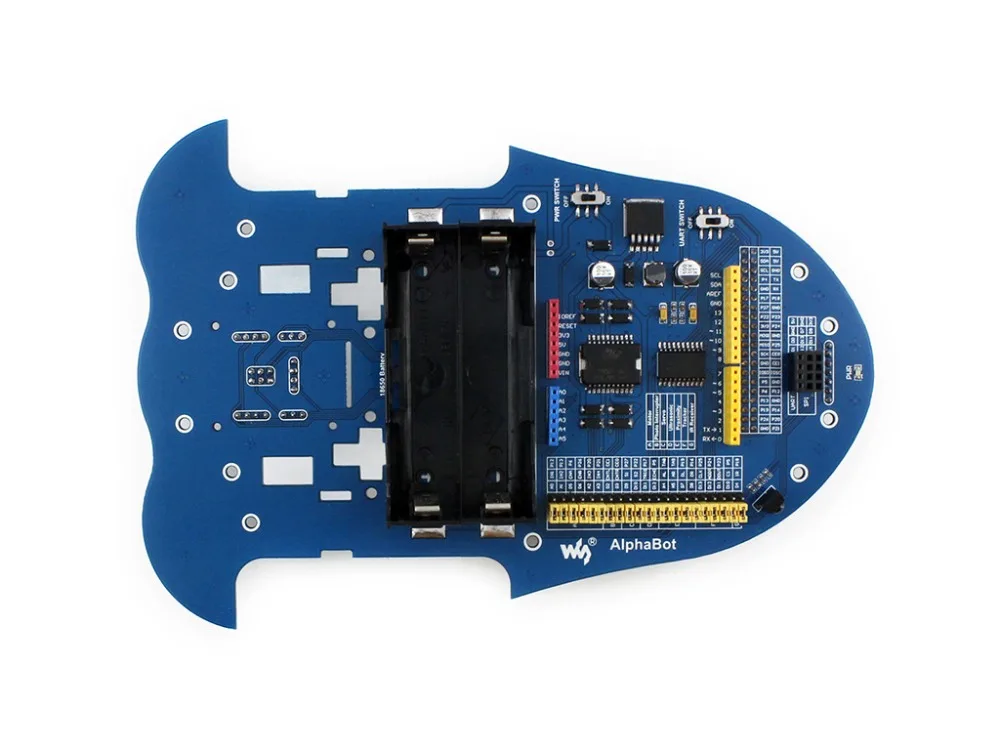

AlphaBot материнская плата
AlphaBot материнская плата (вид сзади)
AlphaBot материнская плата
AlphaBot материнская плата (вид сзади)

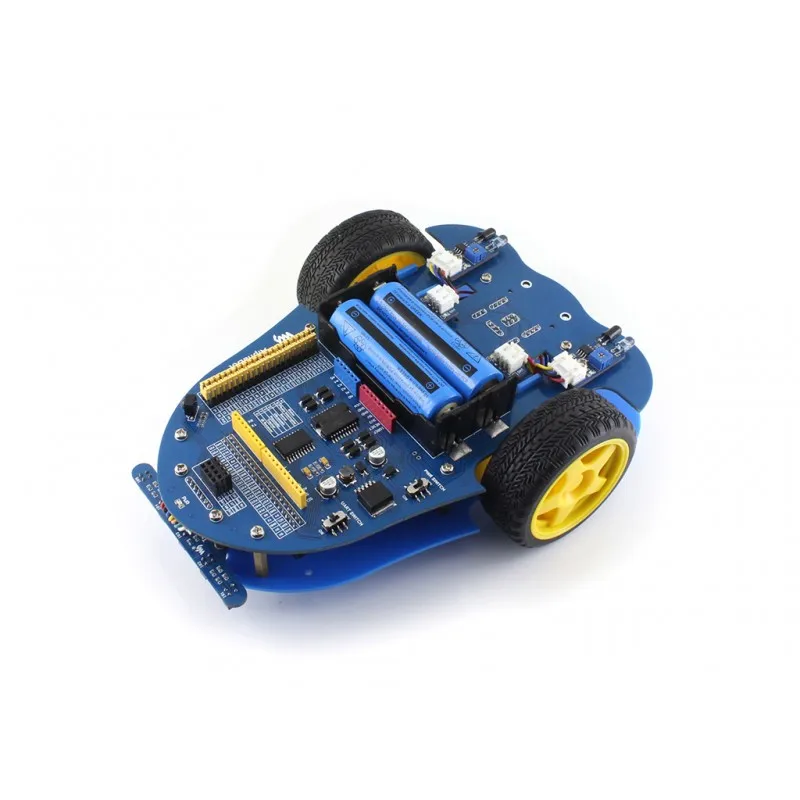

AlphaBot мобильный робот
AlphaBot мобильный робот вид сзади
AlphaBot мобильный робот
AlphaBot мобильный робот
Многофункциональный робот AlphaBot
Многофункциональный робот AlphaBot
Многофункциональный робот AlphaBot
Многофункциональный робот AlphaBot
AlphaBot + Raspberry Pi
Робот AlphaBot-Pi Raspberry Pi
Робот AlphaBot-Pi Raspberry Pi
Робот AlphaBot-Pi Raspberry Pi   Примеры
Инфракрасную линию отслеживания робот
Инфракрасный избегание робот
Ультразвуковой избегание робот
Инфракрасный/Bluetooth пульт дистанционного управления робот
Видео мониторинга робот



Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.



Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot

Гид по выбору Посылка содержание Продукты Предмет Описание продукта: ALPHABOT ALPHABOT-AR-BASIC ALPHABOT-AR-BLUETOOTH ALPHABOT-PI ACC пакет ALPHABOT-PI ALPHABOT-PI3 B + Raspberry Pi 3 Model B Raspberry Pi 3 Model B √ Raspberry Pi 3 Model B + Raspberry Pi 3 Model B + √ UNO плюс Улучшенная Плата управления, Совместимость с Arduino √ √ AlphaBot комплект ходовой части Материнская плата, колеса, драйверы и т. Д. √ √ √ √ √ √ Трекер Сенсор Линия отслеживания модуль √ √ √ √ √ √ Фотопрерывателя Сенсор Модуль измерения скорости (2 шт.) √ √ √ √ √ √ Инфракрасный датчик приближения Сенсор Модуль обхода препятствий (2 шт.) √ √ √ √ √ √ ИК-пульта дистанционного управления Удаленное управление робот √ √ √ √ √ √ SG90 Сервопривод √ √ √ √ √ Ультразвуковой датчик Ультразвуковое Предотвращение препятствий, измерение расстояния √ √ Аксессуар щит Дополнительные аксессуары, Совместимость с Arduino √ Двойной режим Bluetooth Двухрежимный модуль Bluetooth √ Камера RPi (B) Raspberry Pi камера, регулируемый фокус √ √ √ Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10 √ √ √ Адаптер питания 5V 3A Обеспечивает питание 5 В 3 А, разъем micro USB √ √ √

Примечание:
AlphaBotТребуется Плата управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите другие наборы, в которые входит плата управления.
AlphaBot-Pi Acc PackТребуется плата управления Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите Комплект «все в одном»: AlphaBot-Pi, AlphaBot-Pi3 B +



Посылка содержание

Вес:0,675 кг

AlphaBot Стандартный

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

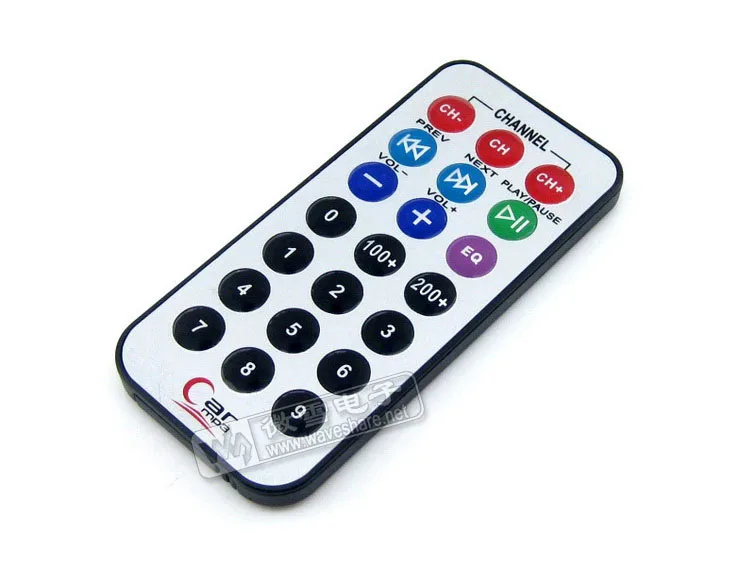

AlphaBot материнская плата x1 Трекер Сенсор x1 Фотопрерывателя Сенсор x2 Инфракрасный датчик приближения Сенсор x2 Мотор с коробкой передач 2 шт x1 AlphaBot колеса 2 шт x1 AlphaBot акриловая шасси x1 Пластина крепления двигателя 4 шт. x1 Omni-direction wheel x1 20 слотов энкодер диск 2 шт x1 ИК-пульта дистанционного управления x1 XH2.54 4 см 4Pin 2 шт. x1 XH2.54 4 см 3Pin 2 шт. x1 XH2.54 4 см 7Pin x1 AlphaBot винты x1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Дополнительные детали в комплекте

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой: США, ЕС

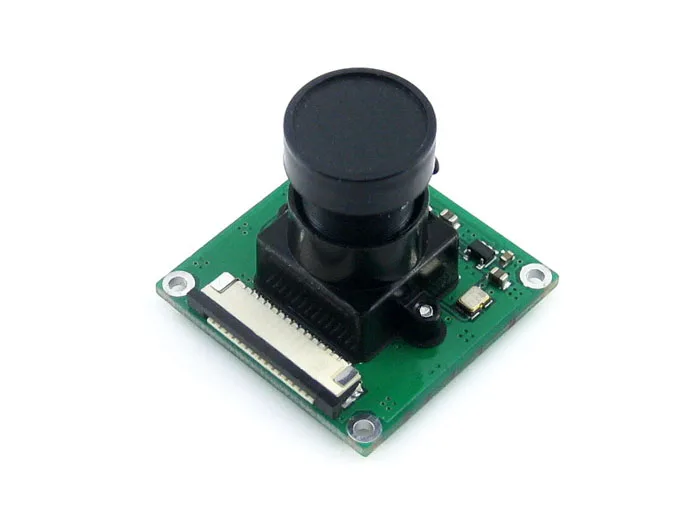

Raspberry Pi 3 Model B x1 Камера RPi (B) x1 SG90 servo x2 2 DOF панорамирование и наклон комплект x1 15PIN FFC 25 см x1 Карта Micro SD 16 Гб x1 Мощность адаптер США стандарт 5V/3A micro x1 Считыватель карт Micro SD x 1(Бесплатно) -1 шт. 2 3 4 5 6 7 8
