Набор робота алфавита Waveshare совместимый с Raspberry Pi/Arduino ИК пульт дистанционного

Raspberry Pi robot building kit: AlphaBot + камера, поставляется с адаптером питания штепсельной вилки EU/US

Примечание: Raspberry Pi не входит в комплект.

Обзор

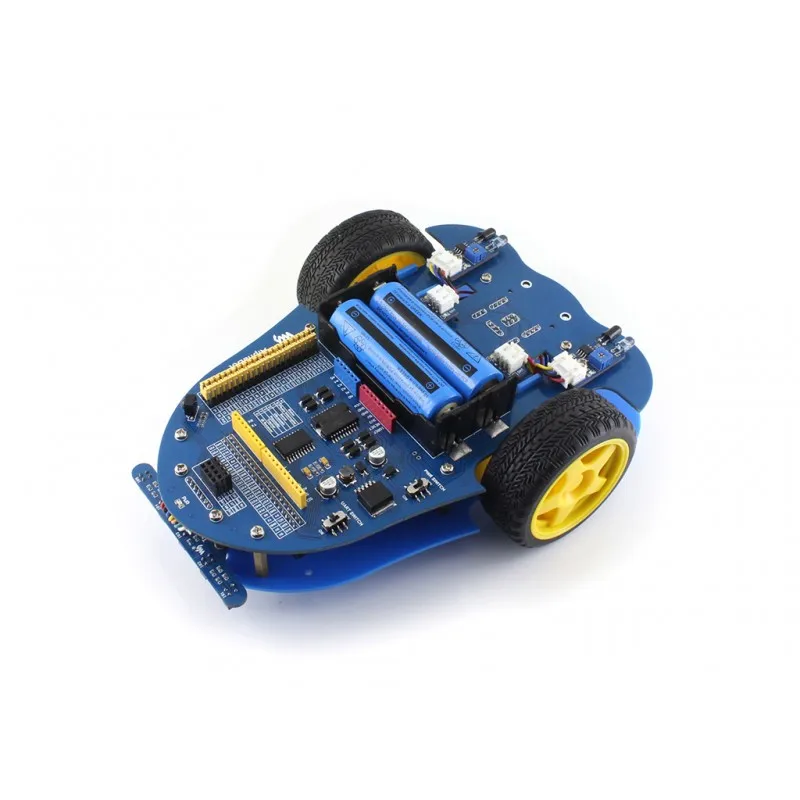

Этот комплект поставляется с роботизированной платформой AlphaBot (Отслеживание линии, предотвращение препятствий, измерение скорости, ИК-контроль) и камерой (с сервоприводом и 2 головкой сковороды).

Благодаря модулям в комплекте вы можете быстро начать работу с роботизированной разработкой, такой как отслеживание линии, предотвращение препятствий, ИК-пульт дистанционного управления и видеомониторинг через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot, вы узнаете, как продлить и переделать, И, наконец, создайте своего собственного робота Raspberry Pi.

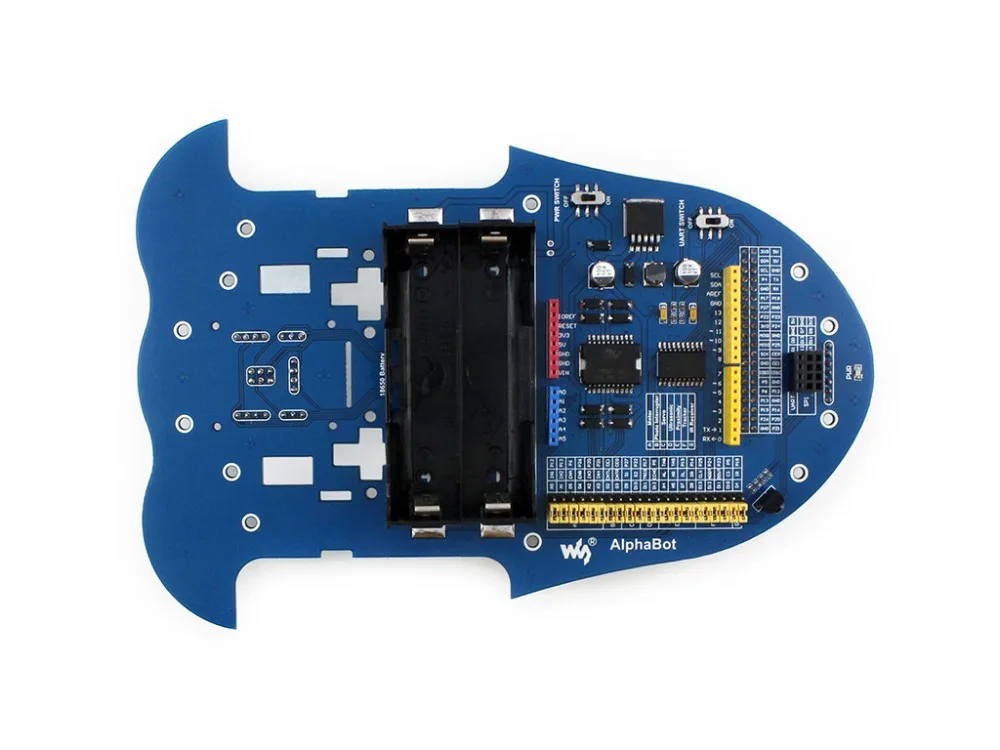

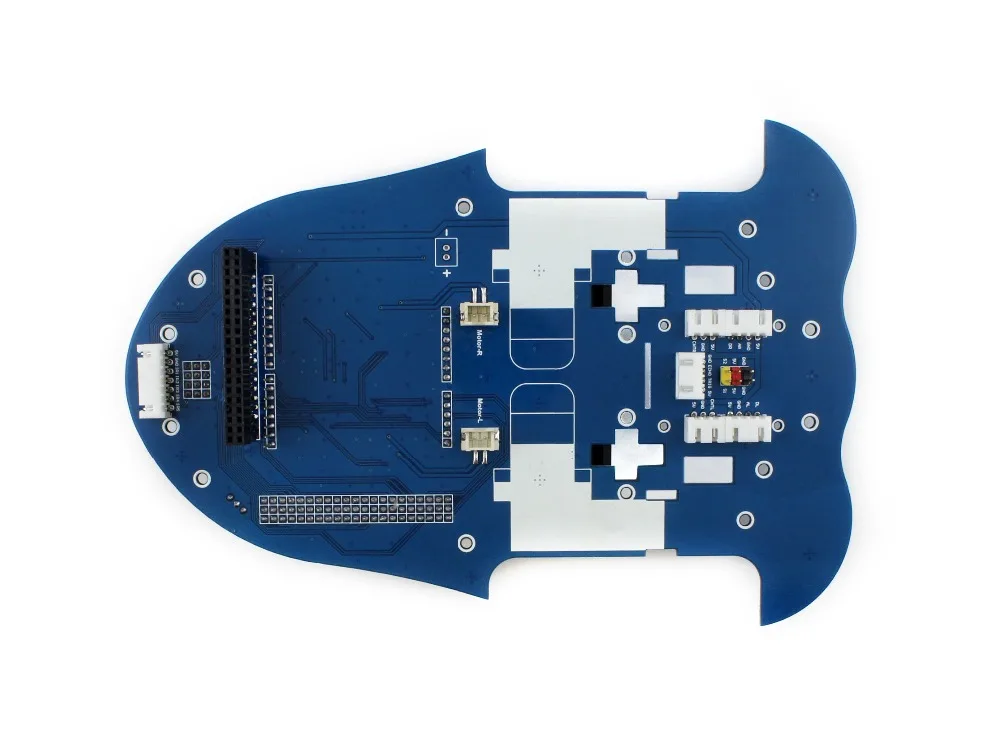

Характеристики AlphaBot Raspberry Pi/Arduino интерфейсы, работает с одним отдельно, или оба Удлинительный заголовок Arduino, ПОДДЕРЖКА Arduino shields Модульная конструкция, модули plug-and-play, такие как отслеживание линии, предотвращение препятствий, измерение скорости и т. д. устраняют проблемы с подключением беспорядочных проводов. LM298P драйвер двигателя с диодной защитной схемой, больше безопасности LM2596 постоянное напряжение, обеспечивает стабильную мощность 5 В для Raspberry Pi/Arduino TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики Что на материнской плате AlphaBot

Raspberry Pi интерфейс:Для подключения Raspberry Pi Интерфейс Arduino:Для подключения Arduino Интерфейс двигателя Интерфейс ультразвукового модуля Интерфейс сервомодуля Модуль обхода препятствий интерфейс Интерфейс измерения скорости Держатель батареи:Поддерживает аккумуляторы 18650 Резервный вход питания (не спаянный):Для подключения другого внешнего источника питания Расширительный заголовок Arduino:Для подключения щитов Arduino Интерфейс UART:Для подключения модуля Bluetooth, для дистанционного управления роботом через Bluetooth Интерфейс SPI:Для подключения NRF24L01 wirmoduleeless Интерфейс модуля отслеживания линии TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики LM298P:Двухканальный мостовой двигатель с чипом драйвера, до 2 а тока Анти-обратный диод Выключатель питания LM2596:5V регулятор Индикатор питания Переключатель UART:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino ИК-приемник:Управляйте роботом удаленно через инфракрасный Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino для управления периферийными устройствами робота Фотографии

Примеры

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Ресурсы для развития

Вики:Www.waveshare.com/wiki/AlphaBot

Руководство по выбору Содержимое посылка Продукты Товар Описание AlphaBot AlphaBot-Ar-Basic AlphaBot-Ar-Bluetooth AlphaBot-Pi Acc Pack AlphaBot-Pi AlphaBot-Pi3 B + Raspberry Pi 3 Model B Raspberry Pi 3 Model B И radic; Raspberry Pi 3 Model B + Raspberry Pi 3 Model B + И radic; UNO PLUS Улучшенная Плата управления, Совместимость с Arduino И radic; И radic; Комплект шасси AlphaBot Материнская плата, колеса, драйверы и т. Д. И radic; И radic; И radic; И radic; И radic; И radic; Датчик отслеживания Модуль отслеживания линии И radic; И radic; И radic; И radic; И radic; И radic; Датчик прерывания фотосъемки Модуль измерения скорости (2 шт.) И radic; И radic; И radic; И radic; И radic; И radic; Инфракрасный датчик приближения Модуль обхода препятствий (2 шт.) И radic; И radic; И radic; И radic; И radic; И radic; ИК-пульт дистанционного управления Дистанционно Управляйте роботом И radic; И radic; И radic; И radic; И radic; И radic; SG90 Сервопривод И radic; И radic; И radic; И radic; И radic; Ультразвуковой датчик Ультразвуковое Предотвращение препятствий, измерение расстояния И radic; И radic; Защитный аксессуар Дополнительные аксессуары, Совместимость с Arduino И radic; Двухрежимный Bluetooth Двухрежимный модуль Bluetooth И radic; Камера RPi (B) Raspberry Pi камера, регулируемый фокус И radic; И radic; И radic; Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10 И radic; И radic; И radic; Адаптер питания 5V 3A Обеспечивает питание 5 В 3 А, разъем micro USB И radic; И radic; И radic;

Примечание:
AlphaBot требует платы управления, Arduino или Raspberry Pi, если у вас нет одной руки, пожалуйста, рассмотрите другие наборы, которые включают в себя контрольную панель.
AlphaBot-Pi Acc Pack требует платы управления Raspberry Pi, если у вас нет одной в руке, пожалуйста, рассмотрите Комплект «все в одном»:AlphaBot-Pi,AlphaBot-Pi3 B +

Посылка

Стандарт AlphaBot

Примечание: для работы этого продукта требуется два аккумулятора 18650, которые не входят в комплект и должны быть приобретены отдельно.

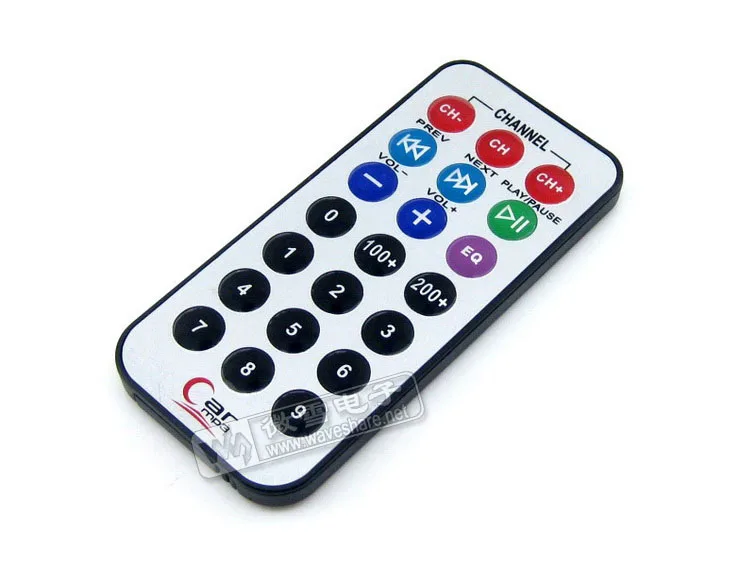

Материнская плата AlphaBot x1 Датчик отслеживания x1 Датчик прерывания фотосъемки x2 Инфракрасный датчик приближения x2 Мотор с коробкой передач 2 шт x1 AlphaBot колеса 2 шт x1 AlphaBot акриловое шасси x1 Пластина крепления двигателя 4 шт. x1 Omni-direction wheel x1 20 слотов энкодер диск 2 шт x1 ИК-пульт дистанционного управления x1 XH2.54 4 см 4Pin 2 шт x1 XH2.54 4 см 3Pin 2 шт x1 XH2.54 4 см 7Pin x1 AlphaBot винты x1

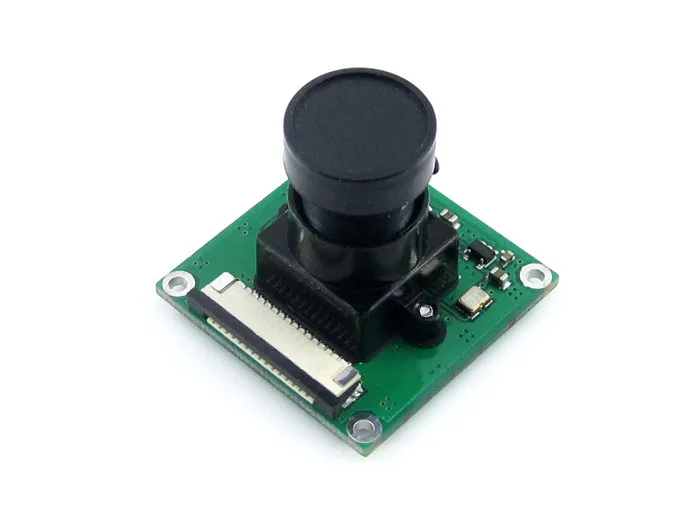

Дополнительные детали в комплекте Камера RPi (B) x1 SG90 servo x2 2 DOF панорамирование и наклон комплект x1 15pin FFC 25 см x1 Карта Micro SD 16 Гб x1 Мощность адаптер США/ЕС стандартный 5V/3A micro x1 Считыватель карт Micro SD x 1(Бесплатно)
