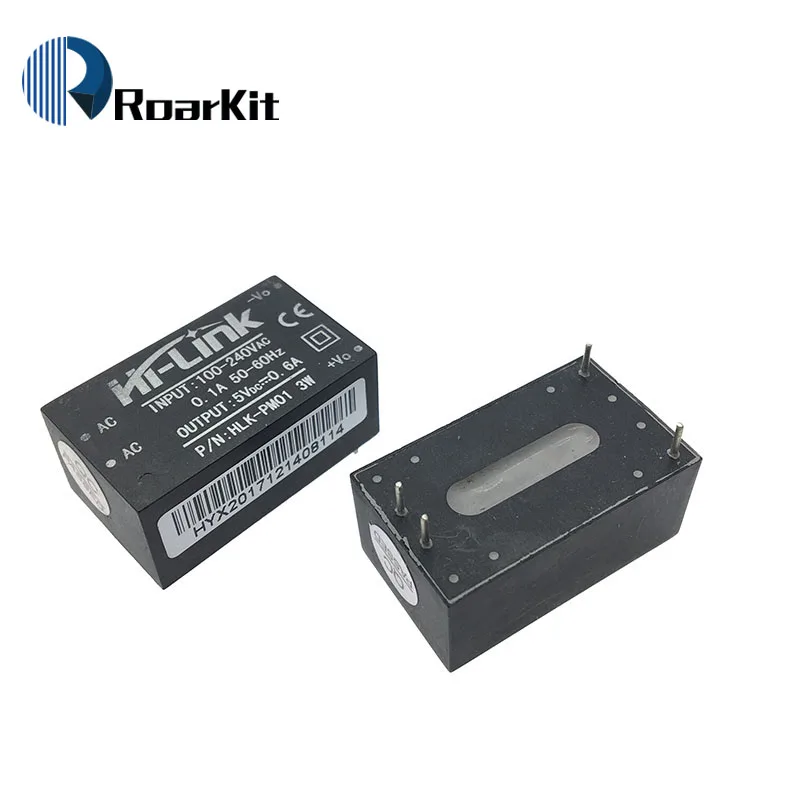

5 шт./лот Φ 3W 220V to 5V 3 V Интеллектуальный бытовой понижающий модуль источника

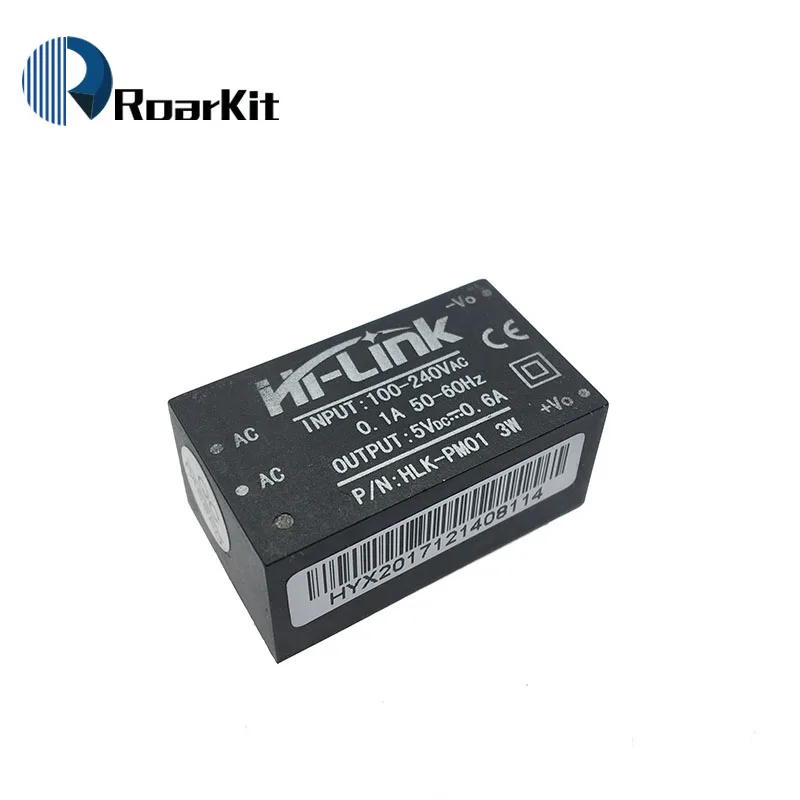

HLK-PM01 продукта Особенности: 1). Ультратонкий, миниатюрный 2). Полный вход напряжения (90 ~ 264 В переменного тока) 3). Низкая пульсация и низкий уровень шума 4). Функция защиты от короткого замыкания от перегрузки на выходе 5). Высокая эффективность и плотность мощности 6). Дизайн продукта для удовлетворения требований EMC и тестирования безопасности 7). Низкое энергопотребление, зеленая охрана окружающей среды, без потери нагрузки <0,1 Вт 8). 100% нагрузочный тест 9). Соответствует требованиям UL, CE, 2. Условия окружающей среды 1). Рабочая температура: -20- + 60 градусов Цельсия 2). Температура хранения: -40- + 80 градусов Цельсия 3). Относительная влажность: 5-95% 4). Охлаждение: Натуральное охлаждение 5). Атмосферное давление: 80-106 кПа 6). Высота: ≤ 2000 м 7). Вибрация: коэффициент вибрации 10 ~ 500 Гц, 2G10min / 1 цикл, 60 мин. каждый вдоль осей X, Y, Z 3. Электрические характеристики (при испытании температуры окружающей среды) 1). Номинальное входное напряжение: 100-240 В переменного тока 2). Диапазон входного напряжения: 90-264VAc 3). Максимальный входной ток: ≤ 0,2a 4). Входное напряжение тока: ≤ 10A 5). Максимальное входное напряжение: ≤ 270VAc 6). Введите медленное начало: ≤ 50 мс 7). Входное низкое напряжение эффективность: Vin = 110 В переменного тока, полная нагрузка ≥ 69% 8). Входное Высокое напряжение эффективность: Vin = 220VAc, полная нагрузка ≥ 70% 9). Долгосрочная надежность: MTBF≥ 100000 h 10). Номинальное выходное напряжение нагрузки: + 5 ± 0,1vdc 11). Полное Номинальное выходное напряжение: + 5 ± 0,2vdc 12). Кратковременный максимальный выходной ток: ≥ 1000мА 13). Максимальный выходной ток в течение длительного времени: ≥ 600 мА 14). Регулирование напряжения: ± 0.2% 15). Регулирование нагрузки: ± 0.5% 16). Выходная пульсация и шум (mVp-p): ≤ 50 17). Амплитуда перепуска переключателя: (номинальное входное напряжение, выходная нагрузка плюс 10%) ≤ 5% VO 18). Защита от перегрузки по току: Максимальная выходная нагрузка 150-200% A

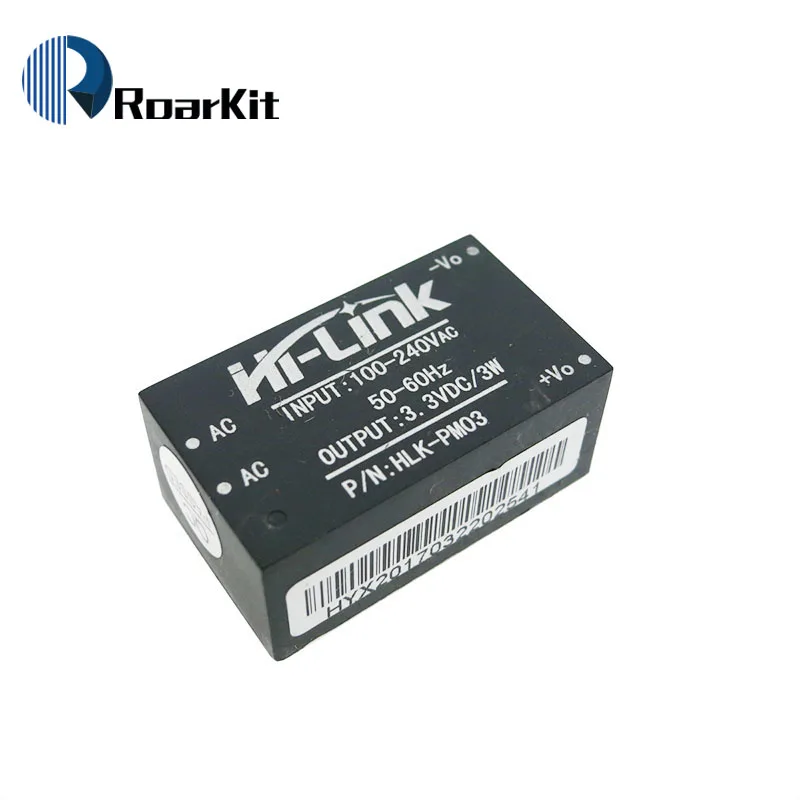

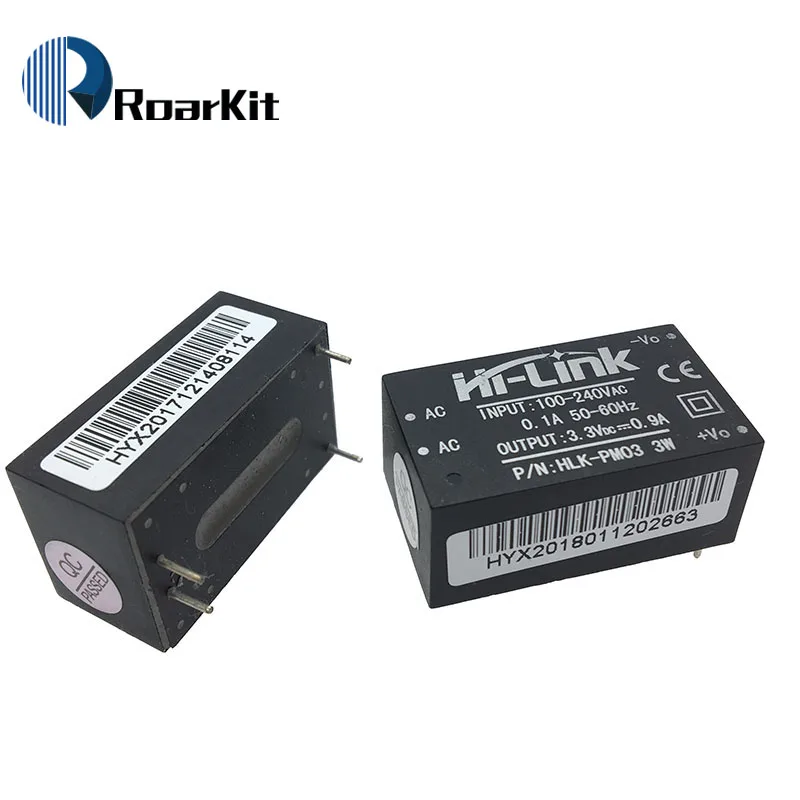

HLK-PM03:

AC-DC 220V до 3,3 visolating переключатель источника питания модуль/понижающий модуль

1. Особенности продукта:

1. Соответствует требованиям UL, CE,

2. Ультра-тонкий, ультра-маленький

3. Все Входные напряжения (переменный ток: 90 ~ 264 в)

4. Низкая пульсация и низкий уровень шума

5. Выходная перегрузка и защита от короткого замыкания

6. Высокая эффективность, высокая плотность мощности

7. Продукт предназначен для соответствия требованиям EMC и тест безопасности

8. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт

9.100% старение и тестирование нагрузки

10,1 годовая гарантия perio



2. Защита окружающей среды Состояние

Наименование товара

С конкретными техническими характеристиками

Блок

Управление Температура

-20-+ 60

Градусов по Цельсию

Магазин Температура

-40-+ 80

Градусов по Цельсию

Относительная влажность

5-95

%

Начин охлаждения

Охлаждение излучением



Атмосферное давление

На рост от 80 до 106

КПа

Уровнем моря высоты

≤ 2000

М

Вибрация

Коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z





3. Электрическая характеристика

1. Входные характеристики (испытание при комнатной температуре 20 с).



Наименование товара

С конкретными техническими характеристиками

Блок

Номинальное входное напряжение

100-240

Переменного тока

Вход диапазон напряжения

90-264

Переменного тока

Максимальный входной ток

≤ 0,2

А

Вход скачков тока

≤ 10

А

Максимальное входное напряжение

≤ 270

Переменного тока

Введите медленного старта

≤ 50

Г-жа

Вход низкая Напряжение эффективность

Vin = 110 В переменного тока, выход full-load≥ 69

%

Вход высокое Напряжение эффективность

Vin = 220 В переменного тока, выход full-load≥ 70

%

Долгосрочная надежность

Mtbf≥ 100000

H

Нагрузки от номинального выходного напряжения

+ 3,3 ± 0,1

Постоянный ток

Полный номинального выходного напряжения

+ 3,3 ± 0,2

Постоянный ток

Кратковременный максимальный выходной ток

≥ 1200

MA

Максимальный выходной ток в течение длительного времени

≥ 1000

MA

Напряжение регулирования

± 0,2

%

Регулирование нагрузки

± 0,5

%

Выход пульсация и шум

(MVp-p)

≤ 70

Номинальное входное напряжение, полная нагрузка. Использование полосы пропускания 20 МГц,

Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены.

МВ

Переключатель перегрузки амплитуда

(Номинальное входное напряжение и выходная нагрузка плюс 10%)≤ 5

% VO

Защита от перегрузки по току

150-200% от максимальной нагрузки на выходе

А

Выход защита от короткого замыкания

Прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания



4. Характеристики безопасности:

4,1 продукты предназначены для соответствия требованиям сертификации UL, CE.

4,2 безопасность и электромагнитная совместимость

Разработан с входом 0.5A UL сертифицированной страховки;

Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;

Стандарты безопасности: соответствие UL1012, EN60950, UL60950

Напряжение изоляции: I / P-O / P: 2500VAC

Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25 C 70% RH

Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22)

Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ

Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению

4,3 Температура дизайном безопасности, защита от перегрузки

При комнатной температуре конденсаторы этой мощности, внутренняя поверхность главного преобразователя максимальная температура не превышает 90 с;

Максимальная температура поверхности корпуса не превышает 60 с

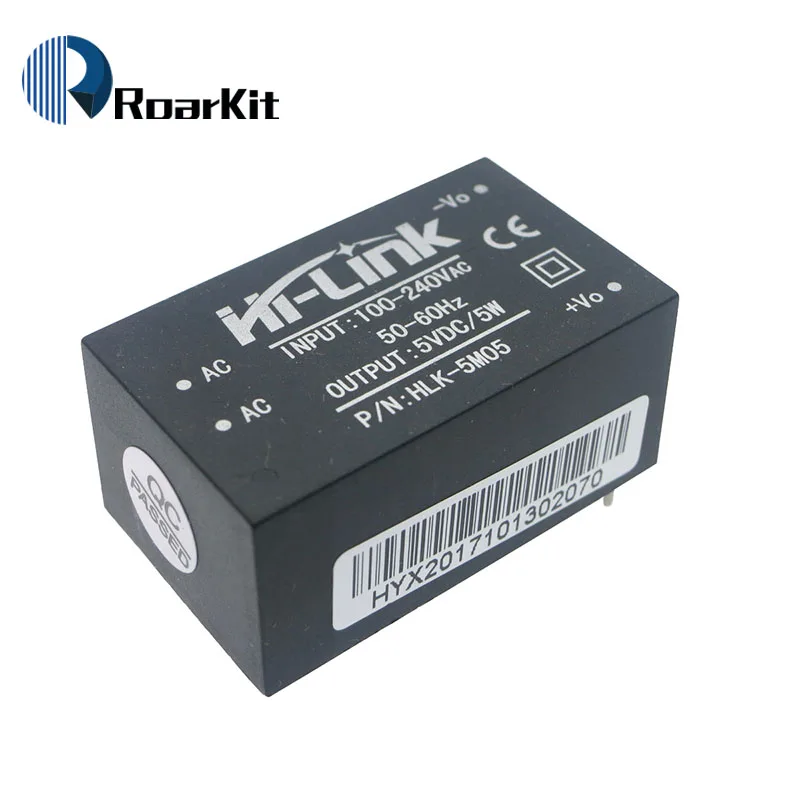

HLK-5M05 AC-DC 220V 5V 5W Изолированный Питание модуль интеллигентая (ый) бытовой выключатель модуль ldo понижающего 100V-240VСША 3,7 долларов США/шт
