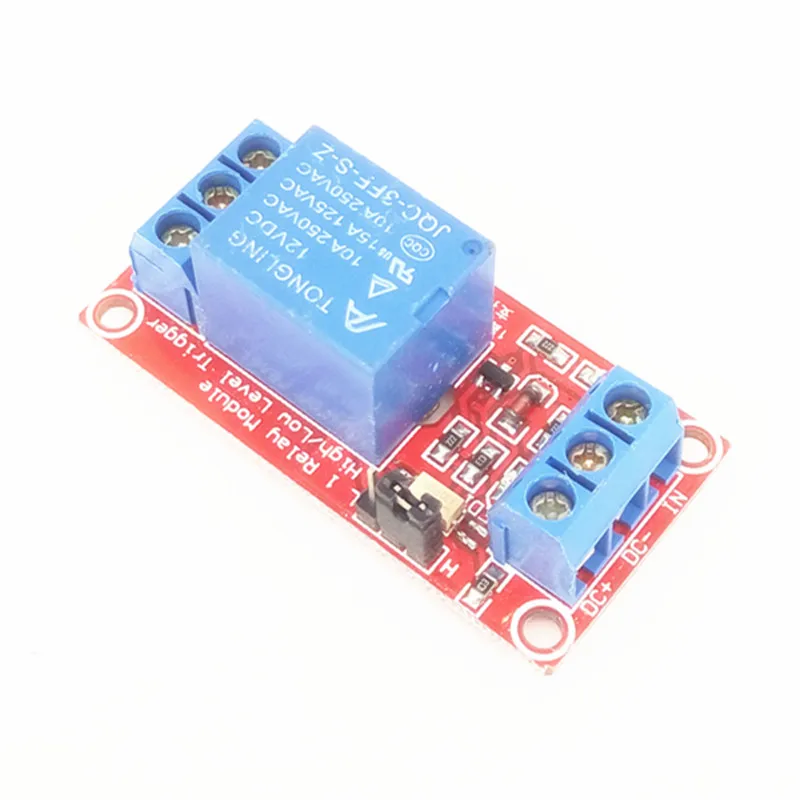

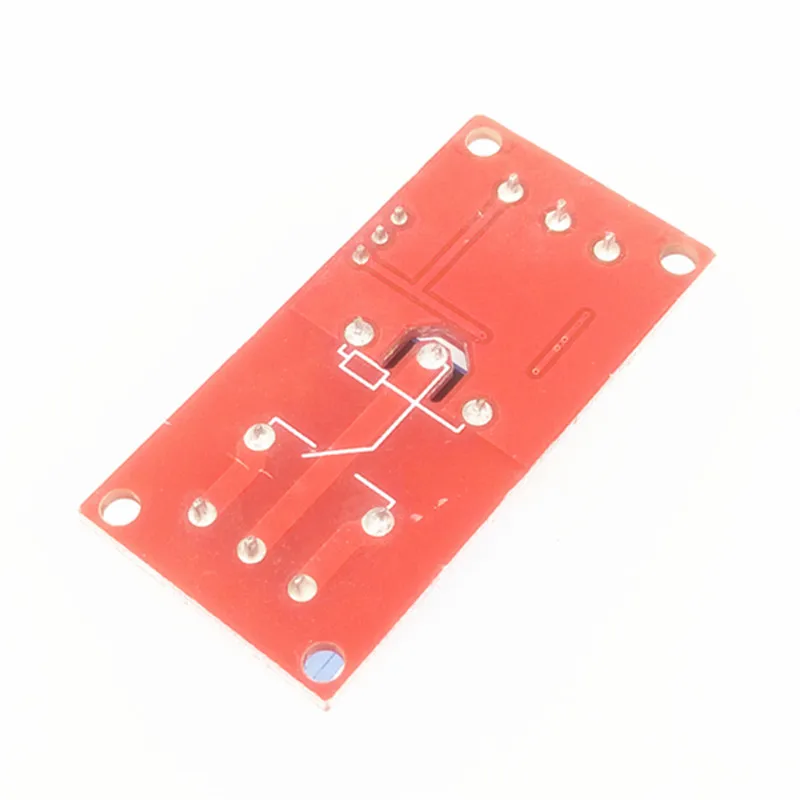

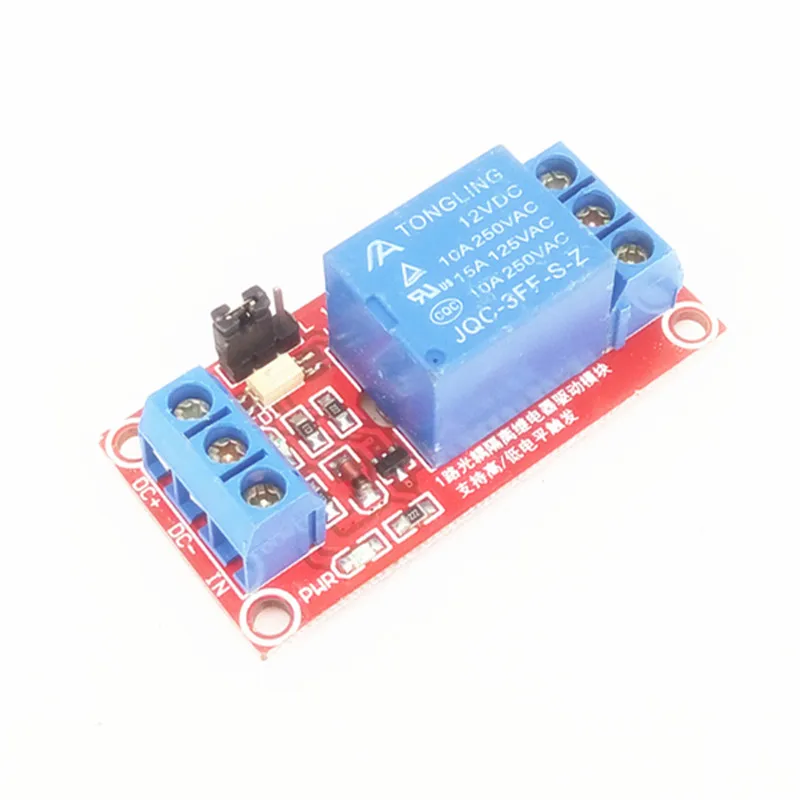

1-канальный релейный модуль 12 В оптрон изоляционная поддержка высокоуровневая и

1-канальный релейный модуль 12 В оптрон изоляционная поддержка высокоуровневая и

Описание модуля:

1. Модуль использует качественное реле высокого качества, обычно открывает интерфейс максимальной нагрузки: 250 В/10 А переменного тока, 30 В/10 А постоянного тока;

2. Изоляция оптопары SMD, возможность привода, стабильная производительность; триггер тока 5ма;

3. Рабочее напряжение модуля 5 В, 9, 12 В, 24 В может использоваться для выбора;

4. Модуль может установить высокий или низкий уровень с помощью перемычки;

5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не двигается;

6, индикатор питания (зеленый), индикатор состояния реле (красный)

7, дизайн интерфейса гуманности, весь интерфейс может быть непосредственно подключен через терминальное соединение, очень удобно

8, Размер модуля: 26 мм * 18,5 мм 50 мм (длина * ширина * высота)

9, с 4 фиксированными отверстиями для болтов, отверстие 3,1 мм, расстояние 44,5 мм * 20,5 мм

Два интерфейса модуля:

1, DC +: катод источника питания (напряжение по релейным требованиям, есть выбор 5V.9V.12V и 24В)

2, DC-: отрицательный источник питания

3, в: реле управления высокого или низкого уровня

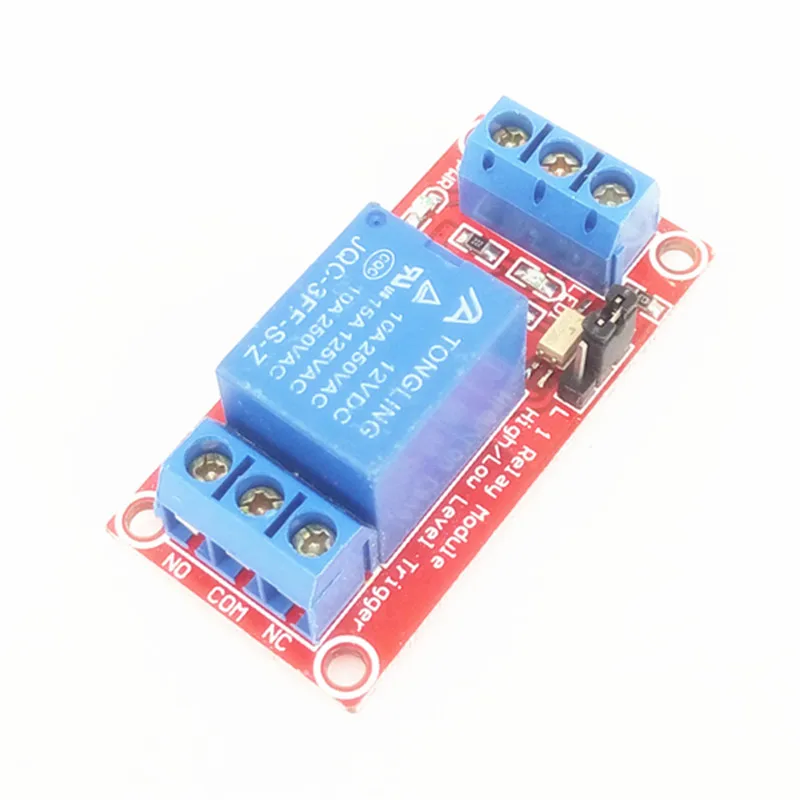

Релейный выход:

1, нет: нормально открытый релейный интерфейс, подвесное реле до и после COM коротковолновой тяги

2, COM: общий интерфейс реле

3, NC: нормально замкнутое интерфейсное реле, реле и короткое замыкание COM, когда приостановлено

Три, технические параметры:

Релейная версия импульсного тока максимальный ток триггер напряжение (низкое) Высокое

5ма 190ма 2-4ма 0-1,5 В 2,5-5 в 5 В

5ма 80мА 2-4ма 0-4 в 4,5-12 В 12 В

5ма 50мА 2-4ма 0-8 в 8,5-24 в 24 В

Выбор триггера высокого и низкого уровня:

1 перемычка и короткое замыкание для низкого уровня триггера;

2 перемычки и высокие шорты для триггера высокого уровня.

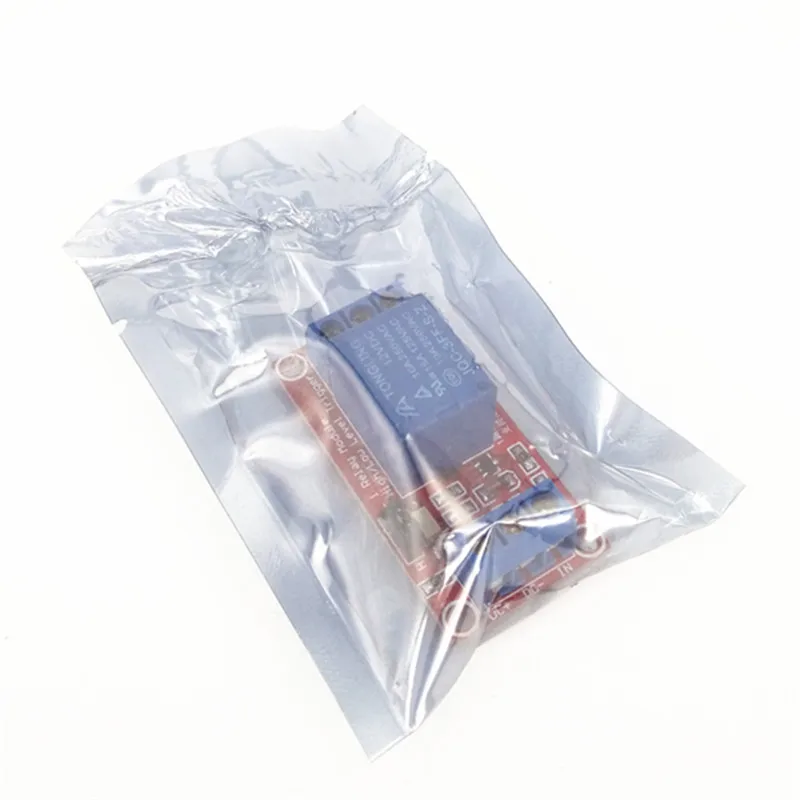

Упаковка: красный 1 канал 12 В релейный модуль * 1 шт.
