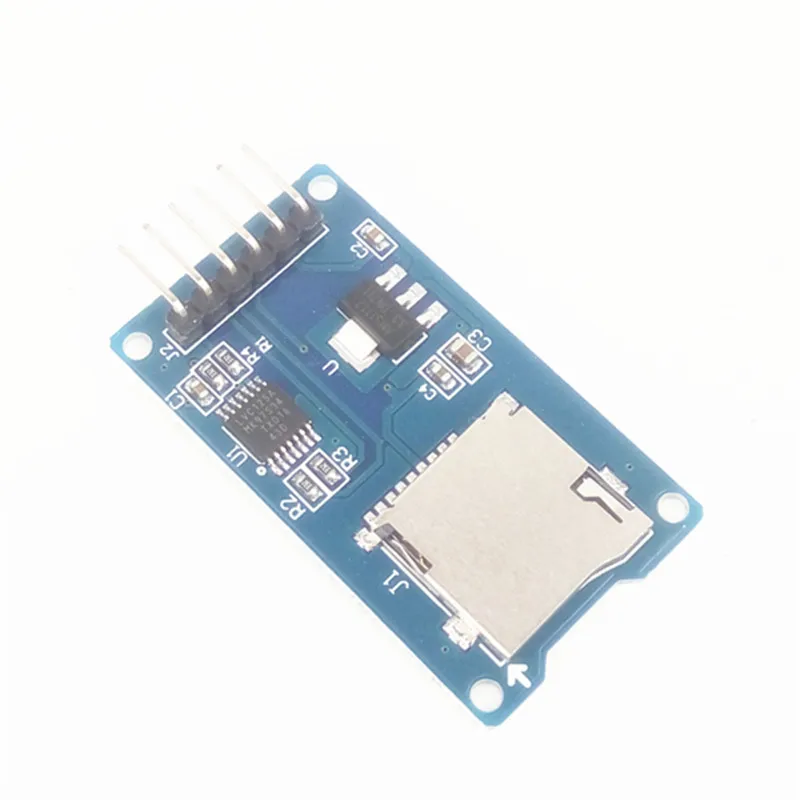

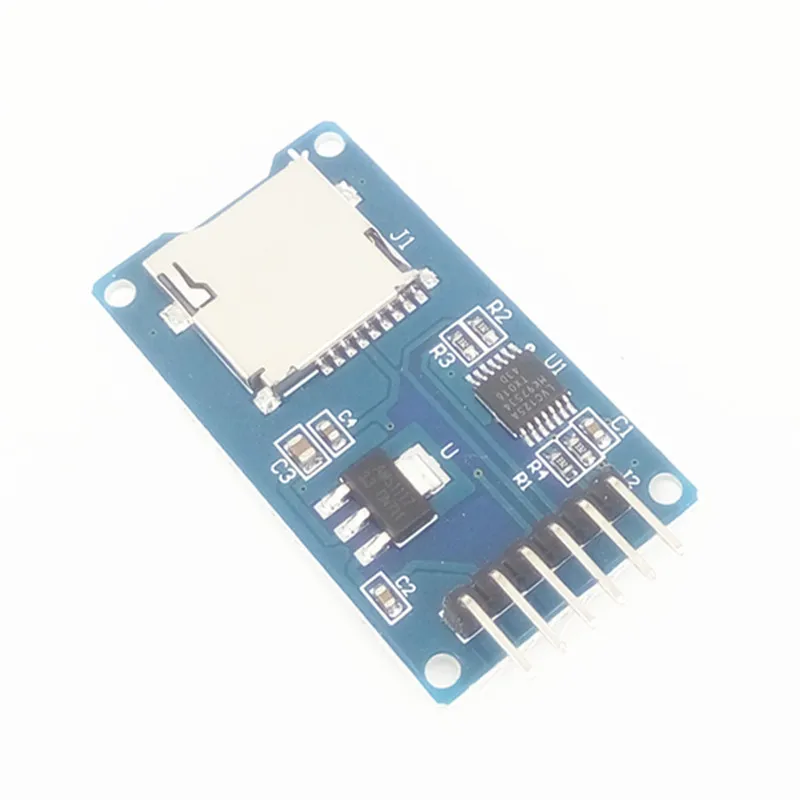

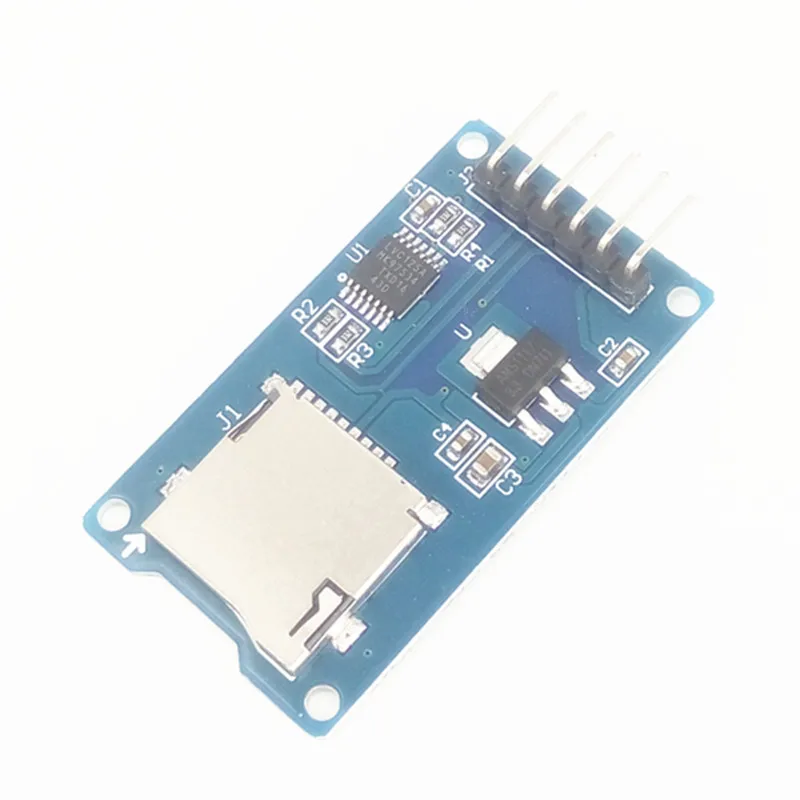

5 шт./лот микро SD Модуль карты SPI интерфейс Мини TF кард ридер для Arduino|sd card module|reader

5 шт./лот микро SD Модуль карты SPI интерфейс Мини TF кард ридер для Arduino|sd card module|reader

Модуль (адаптер карты MicroSD)-это модуль считывания карт Micro SD, через файловую систему и Драйвер интерфейса SPI, MCU для завершения работы с файловой системой для чтения и записи MicroSD-карты. Пользователи могут напрямую использовать IDE поставляется с sd-картой для завершения инициализации и чтения карты библиотеки

Характеристики модуля:

1. Поддержка карт Micro SD, карт Micro SDHC (высокоскоростная карта)

2 уровня конверсии платы, что интерфейсы уровня для 5 В или 3,3 В

3 источника питания 4,5 В ~ 5,5 В, 3,3 В регулятор напряжения печатной платы

4-это стандартный интерфейс связи SPI

5,4 M2 позиционирование винтов отверстия для легкой установки

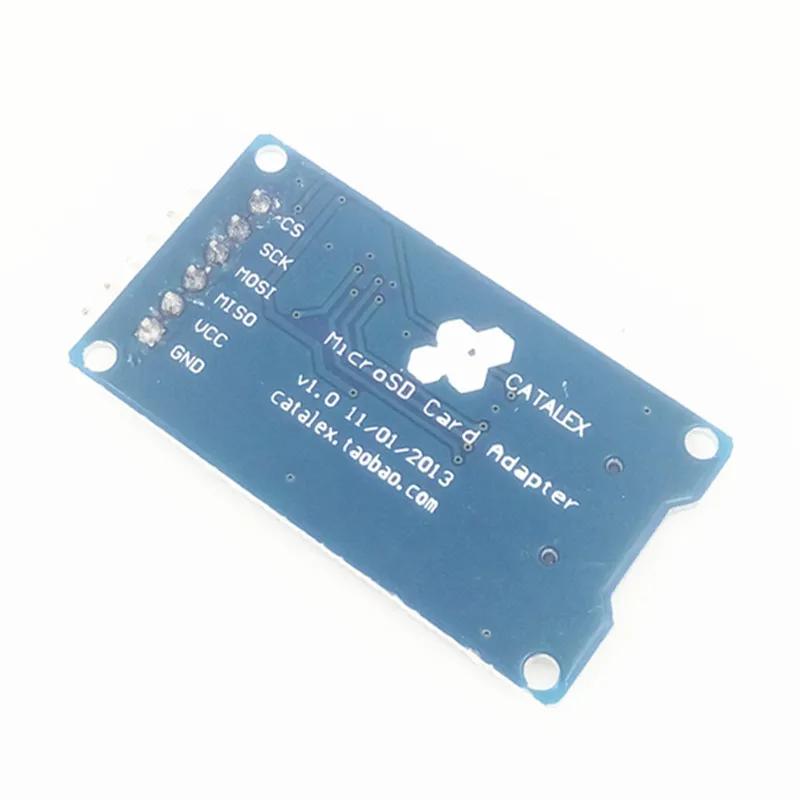

Интерфейс управления: в общей сложности шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND на землю, VCC-это источник питания, MISO, MOSI, SCK-шина SPI, CS-это чип выбора сигнального штифта;

Схема регулятора напряжения 3,3 В: выход регулятора LDO-чип преобразователя уровня 3,3 В, питание карты Micro SD;

Схема преобразования уровня: карта Micro SD в направлении сигнала преобразуется в 3,3 В, интерфейс MicroSD карты для управления направлением сигнала MISO также преобразуется в 3,3 В, система микроконтроллера AVR может считывать сигнал;

Разъем для карты Micro SD: самобалансирующийся, легко вставляется.

Отверстия для позиционирования: 4 М2 диаметр отверстия для позиционирования составляет 2,2 мм, расположение модуля легко установить, для достижения комбинации между модулями
