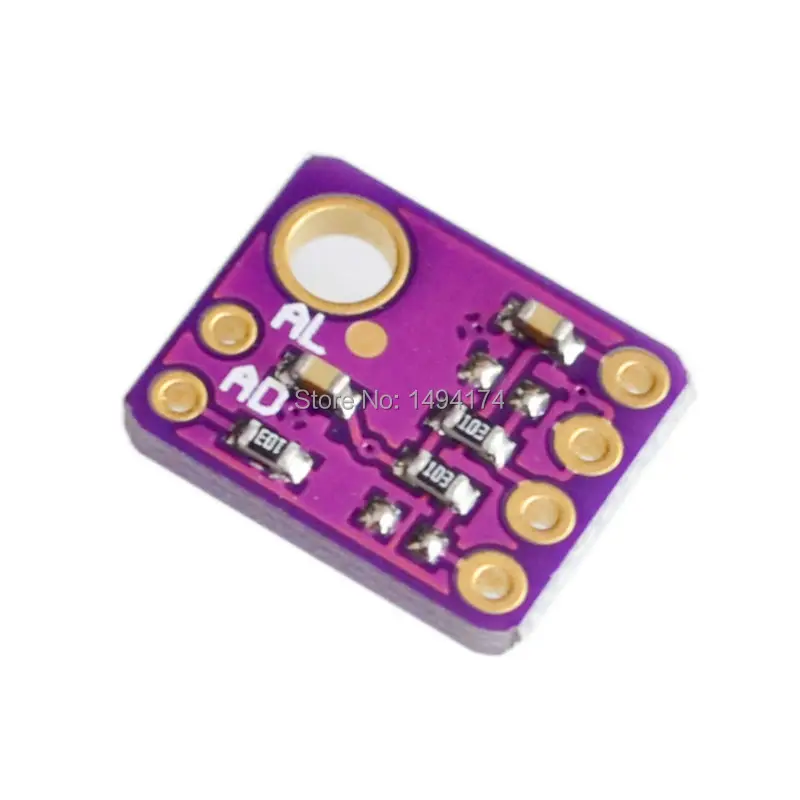

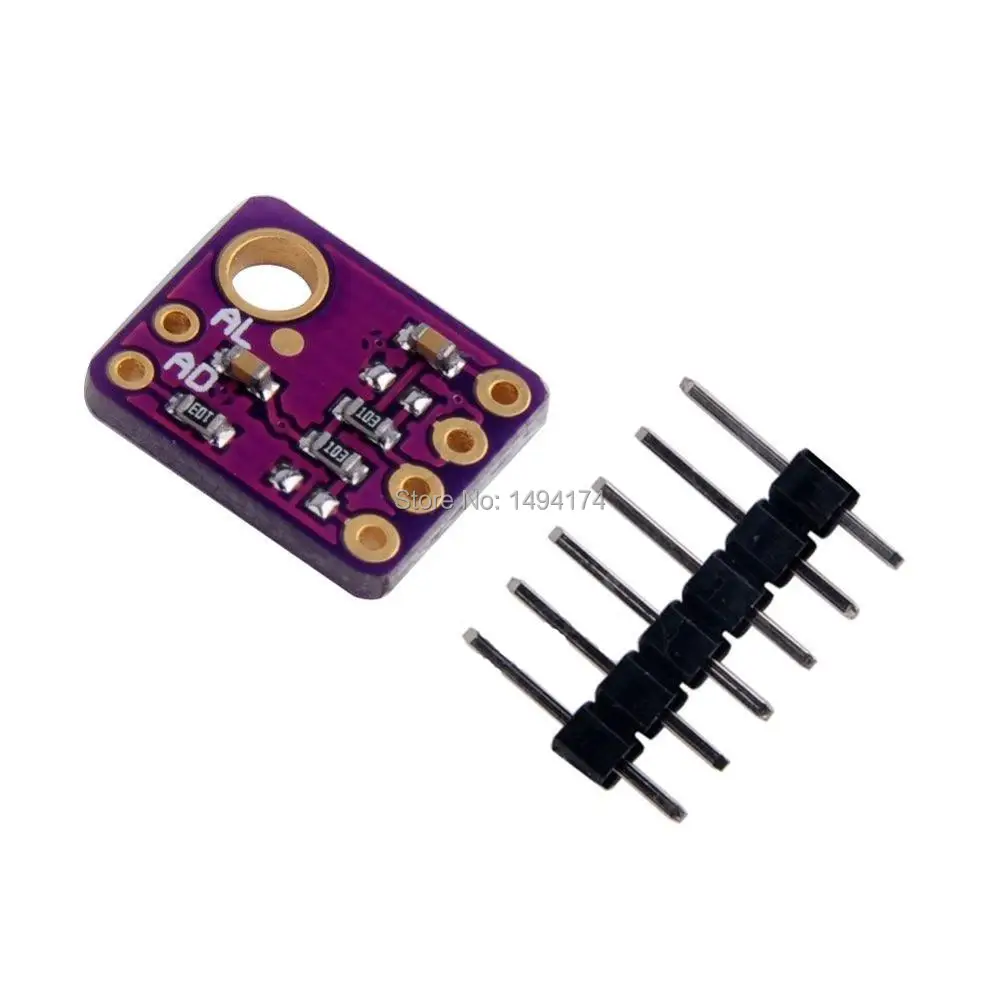

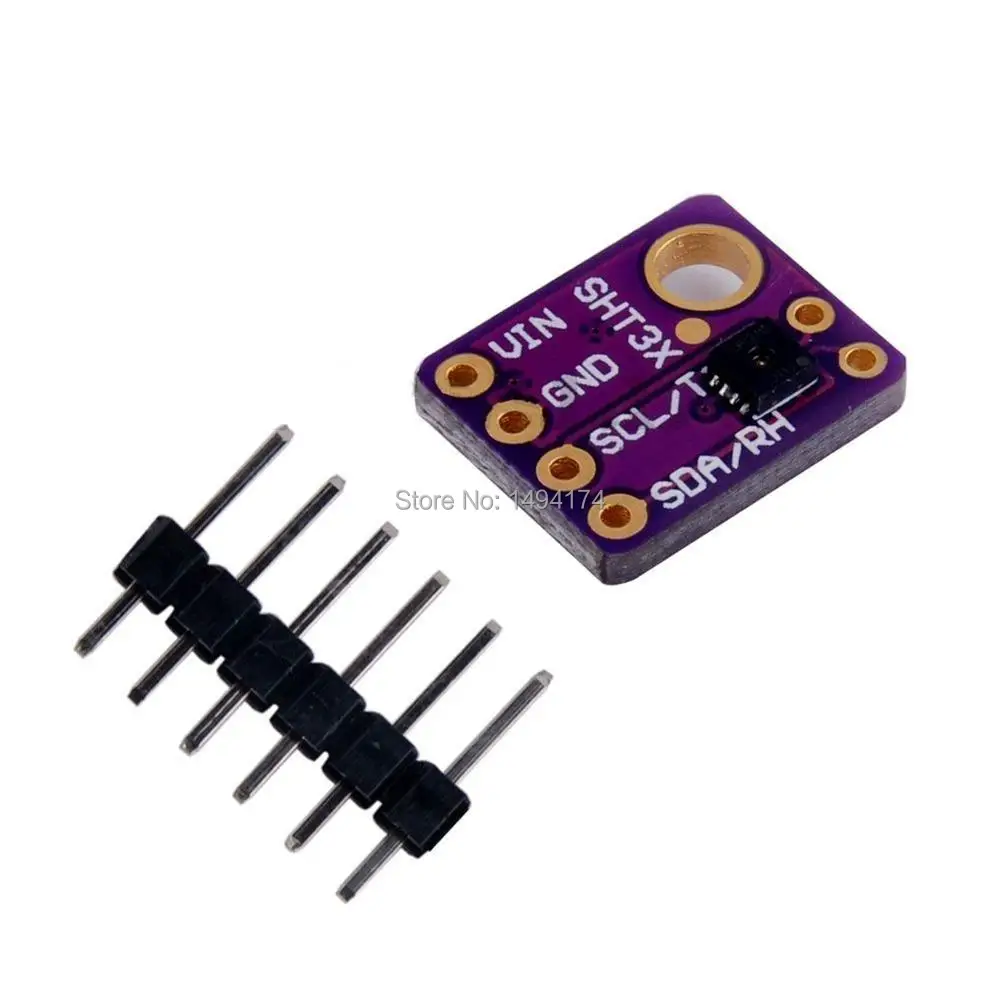

WQScosea Q8S-171 I2C интерфейс SHT31 SHT31-D аналоговый датчик температуры и влажности доска

Описание продукта: SHT31 SHT31-D чувствительные датчики температуры/влажности являются одними из лучших и высокоточных устройств, которые вы можете получить. И, наконец, у нас есть некоторые, которые имеют истинный интерфейс I2C для легкого чтения. В SHT31-D датчик имеет отличную ± 2% относительной влажности и ± 0,3 °C точность для большинства видов применения. В отличие от более ранних датчиков SHT, этот датчик имеет истинный интерфейс I2C и (бонус!) даже с двумя вариантами адреса. Он также совместим с 3 в или 5 В, поэтому вы можете подключать и общаться с ним, используя только любой микроконтроллер или микрокомпьютер. Такой милый чип-поэтому мы закручиваем секционную доску с SHT31-D и некоторыми поддерживающими схемами, такими как вытяжные резисторы и конденсаторы. Каждый заказ поставляется с одной полностью собранной и протестированной печатной платой и небольшим блоком заголовка. Вам нужно будет припаять заголовок на печатную плату, но это довольно легко и занимает всего несколько минут даже для новичка. Мощность Контакты: Вин-это штырь питания. Чип может использовать 2,5-5VDC для питания. Для питания платы, дайте ей такую же мощность, как логический уровень вашего микроконтроллера-например, для 5 в микро, как Arduino, используйте 5 В. Для Li-Ion 3,3 В контроллер как Raspbery Pi, подключаться к 3,3 V GND-общая площадка для мощности и логики I2C материнскую плату Контакты: SCL - I2C clock pin, подключите к микроконтроллеру I2C clock line. Этот штифт имеет вытяжной резистор 10K к Vin SDA - I2C pin данных, подключите к микроконтроллерам I2C линии передачи данных. Этот штифт имеет вытяжной резистор 10K к Vin Другое Контакты: ADR-это штырь выбора адреса I2C. Этот штырь имеет 10K вытягивающий резистор, чтобы сделать по умолчанию I2C Адрес 0x44. Вы можете связать этот штифт с Vin, чтобы сделать адрес 0x45 RST-Аппаратный сброс pint. Имеет 10K pullup на нем, чтобы сделать чип активным по умолчанию. Подключите к земле, чтобы выполнить сброс оборудования! ALR-оповещение/выход прерывания. Вы можете настроить датчик, чтобы уведомить вас, когда происходит событие. Проверьте таблицу данных, как вы можете настроить оповещения Посылка включает в себя: 1 шт. * QH86 I2C интерфейс SHT31 SHT31-D аналоговый датчик температуры и влажности Breakout Weather Board 2,5-5V DC для Arduino
