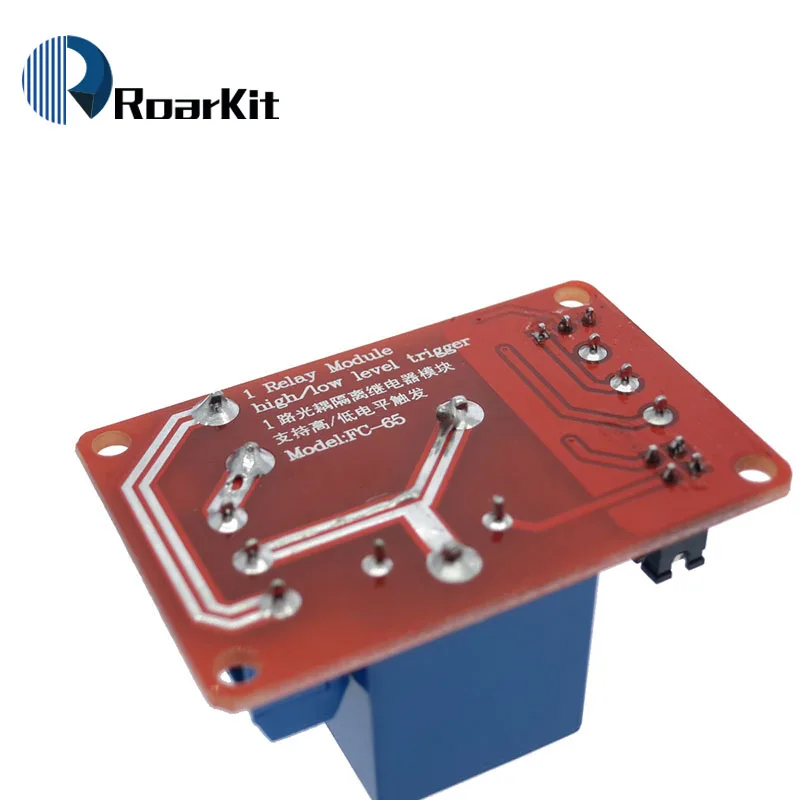

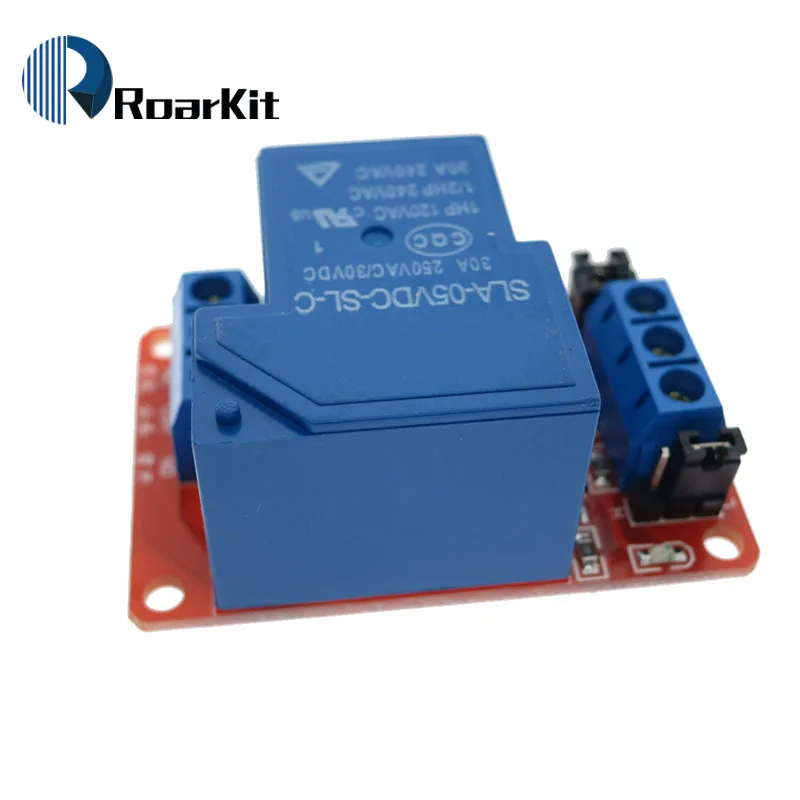

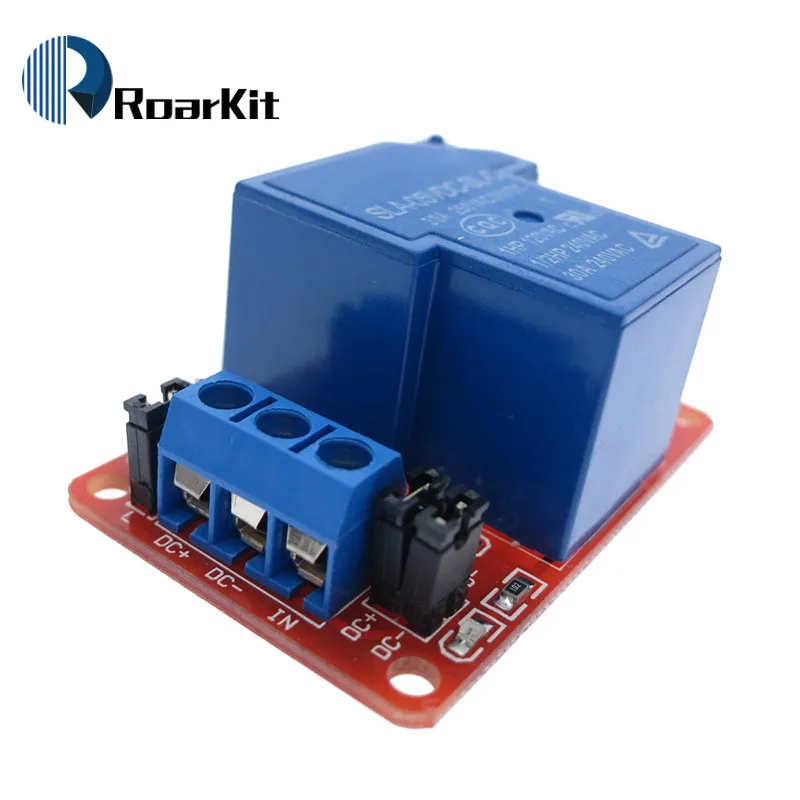

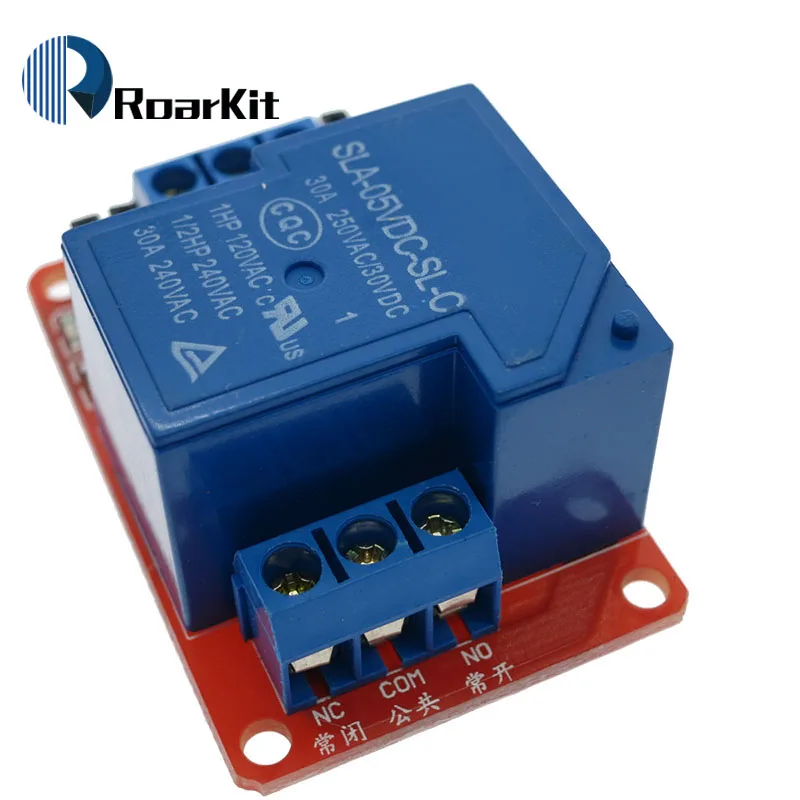

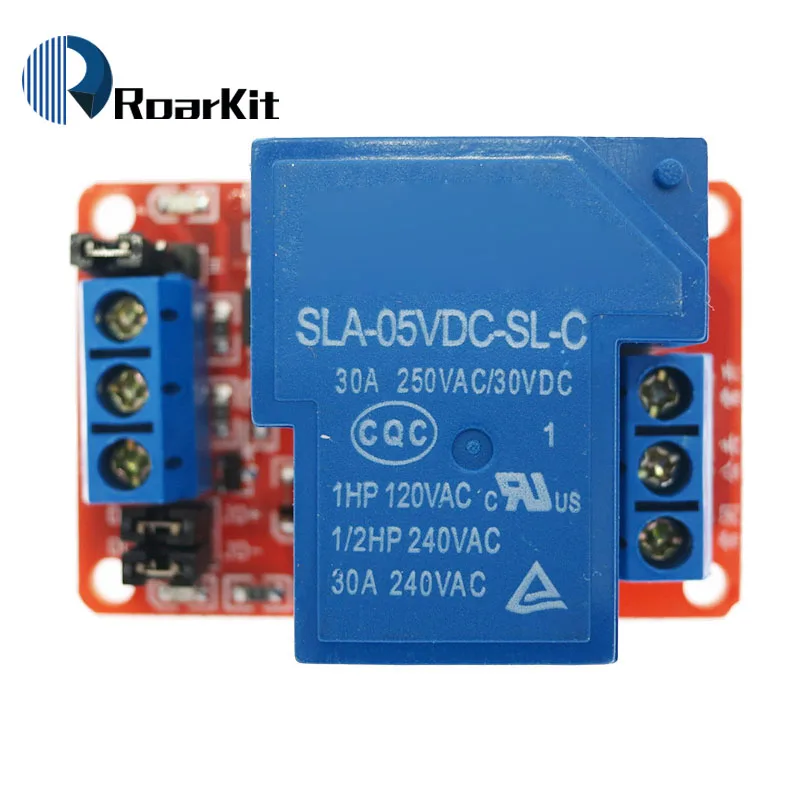

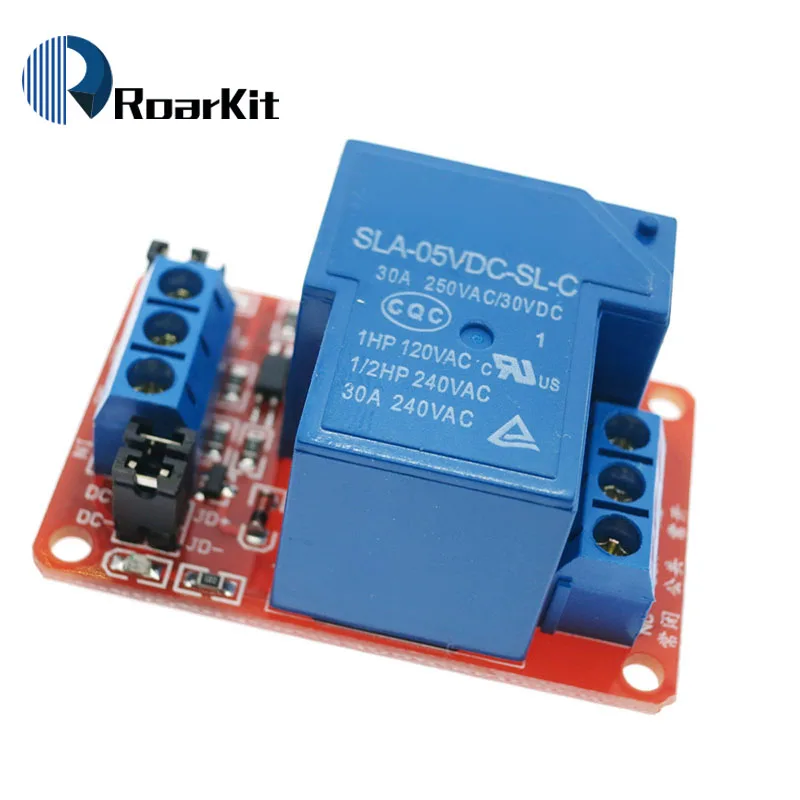

30A 5 В 1 канал релейный модуль оптрон Высокая/низкого уровня триггера реле для

Во-первых, описание модуля:1, использование подлинного высококачественного модуля 30А реле, обычно открытые интерфейсы максимальной нагрузки: AC 250 В/30A, DC 30 В/30А;2, с помощью SMD-оптики изоляция, водительские способности, стабильная производительность; триггерный ток 5ма;3, напряжение модуля 5 В.4, модуль может быть установлен на высокий уровень или низкий уровень, инициированный перемычкой5, реле управления реле и клеммное напряжение триггера могут быть сделаны до и после класса изолированный, может делать около двух различных требований напряжения (например, реле с 24 В, инициируя 5 В), необходимо обратиться в службу поддержки клиентов для изменения параметров, цена отличается;6, отказоустойчивый дизайн, даже если контрольная линия сломана, реле не будет работать;7, индикатор питания (зеленый), реле состояния (красный)8, удобный интерфейс, все интерфейсы доступны через проводку терминала прямого подключения провода, очень удобно9, Размер модуля: 50 мм * 33 мм * 24 мм (l * w * h), Вес изделия: 36 г10 с четырьмя креплениями болтов, отверстие 3.1 мм, 44.5 мм * 27.5 мм pitchВо-вторых, технические параметры:Текущее максимальное текущее триггерное напряжение (низкое) Высокое напряжение реле5В 190ма 2-4ма 0-1.5 В 2.5-5 В12 В 5ма 80мА 2-4ма 0-4 В 4.5-12 В24В 5ма 50мА 2-4ма 0-8 В 8.5-24 ВВ-третьих, спецификация модуля:1. dc +: положительный модуль постоянного тока (положительный клеммный триггер напряжения)2. dc-: dc блок питания отрицательный (отрицательное триггерное напряжение терминала)3. В: сигнал запуска сигнала (по умолчанию срабатывает то же напряжение, что и блок питания)4. JD +: модуль управления реле положительного напряжения5. JD-: реле управления реле напряжения отрицательного6. DC + JD + и с jumpered, dc-и JD-с jumpered, триггерный терминал и реле управления терминальным напряжением того же7. высокий и низкий режим триггерного выбора, как показано, с l-боковой перемычкой соединен, в терминале есть низкое триггерное соединение с h для высокого конечного триггера8. Обычно закрытый терминал (nc): реле, обычно закрывающийся терминал9. Общий терминал (COM): реле общее10. Обычно открытый (нет): обычно открытое реле
